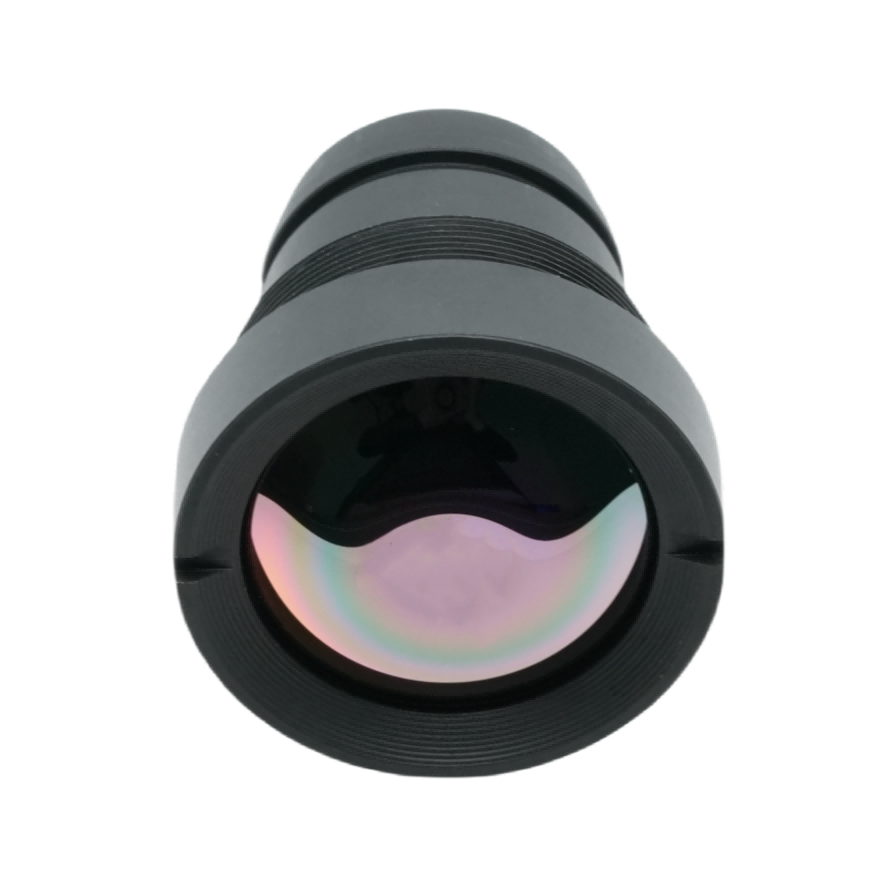

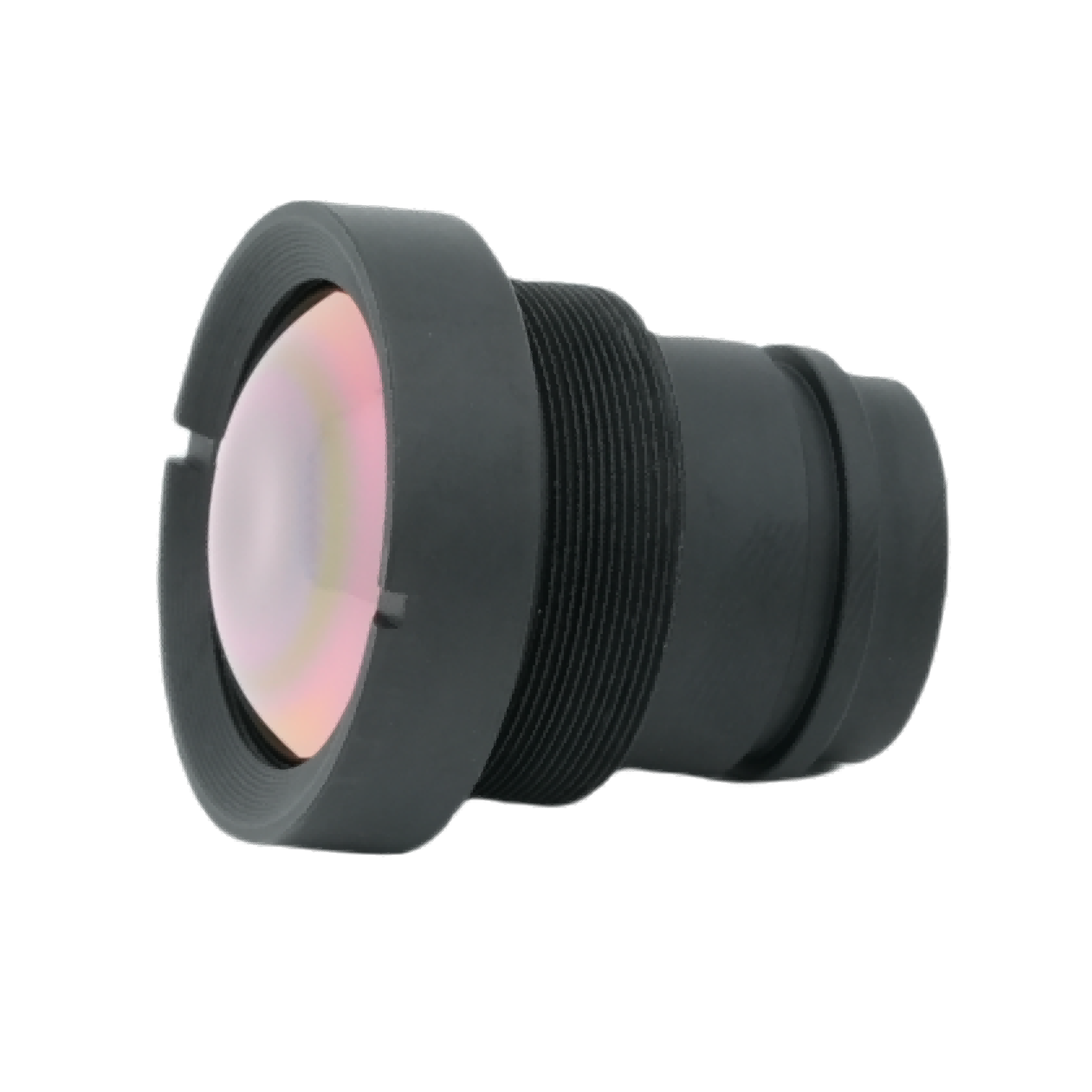

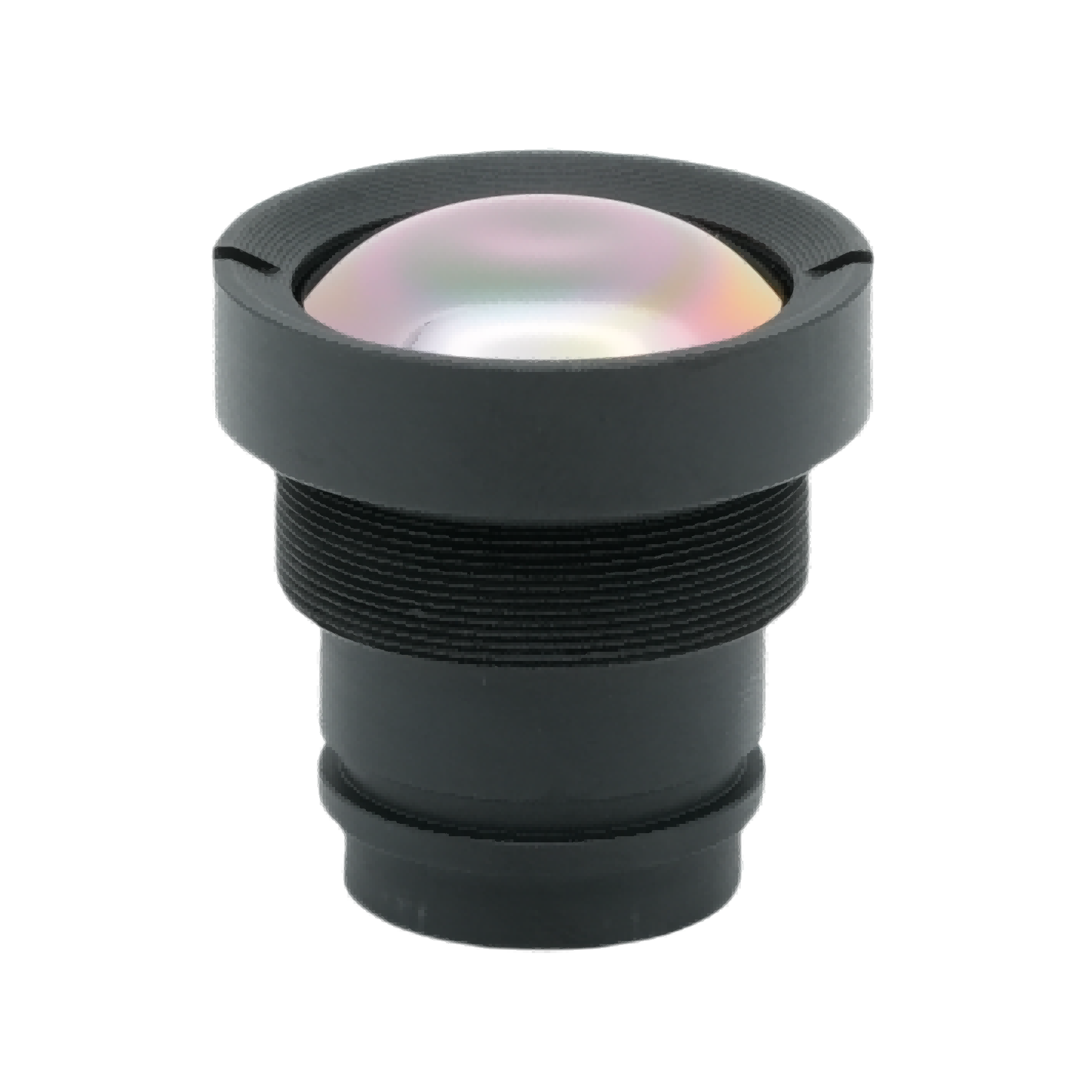

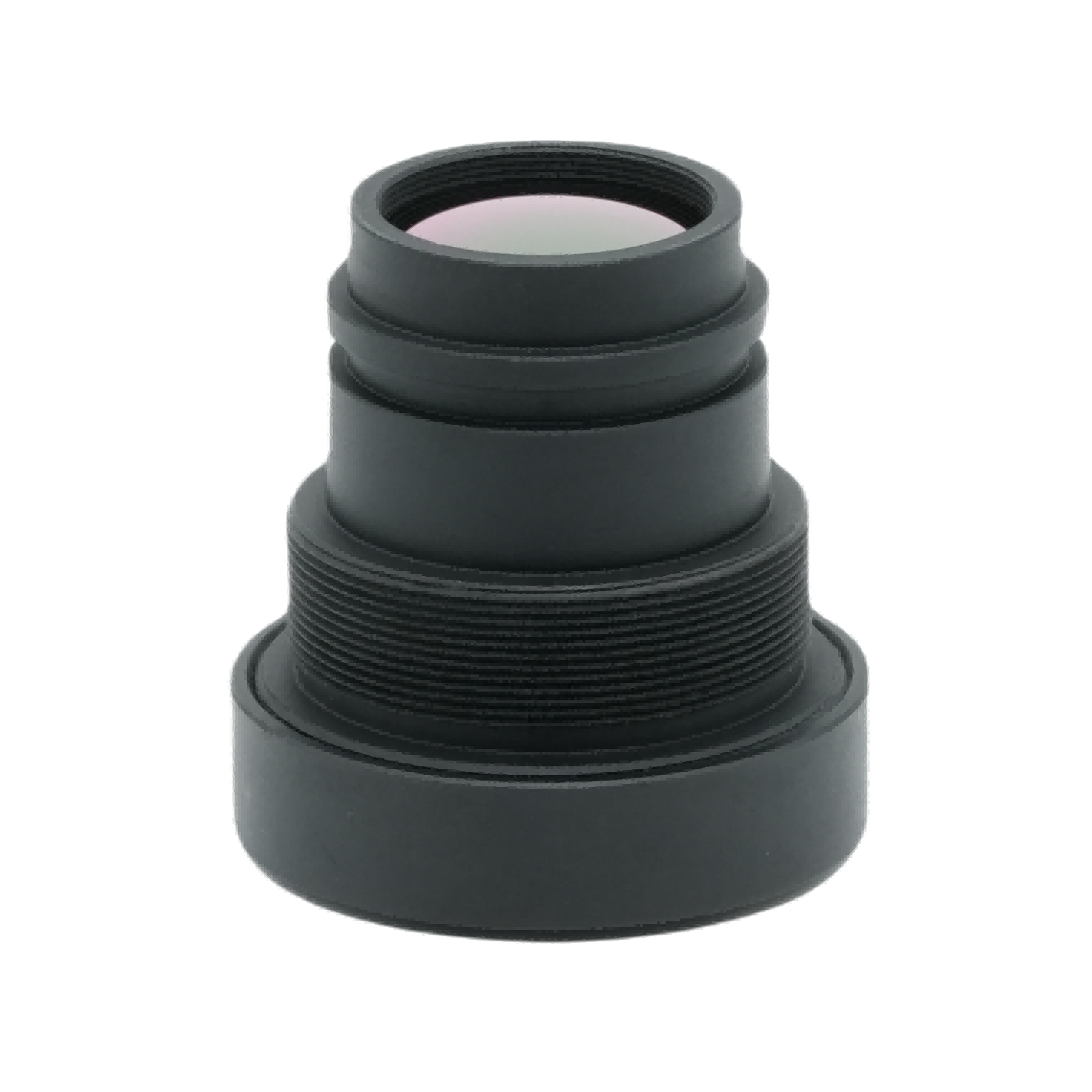

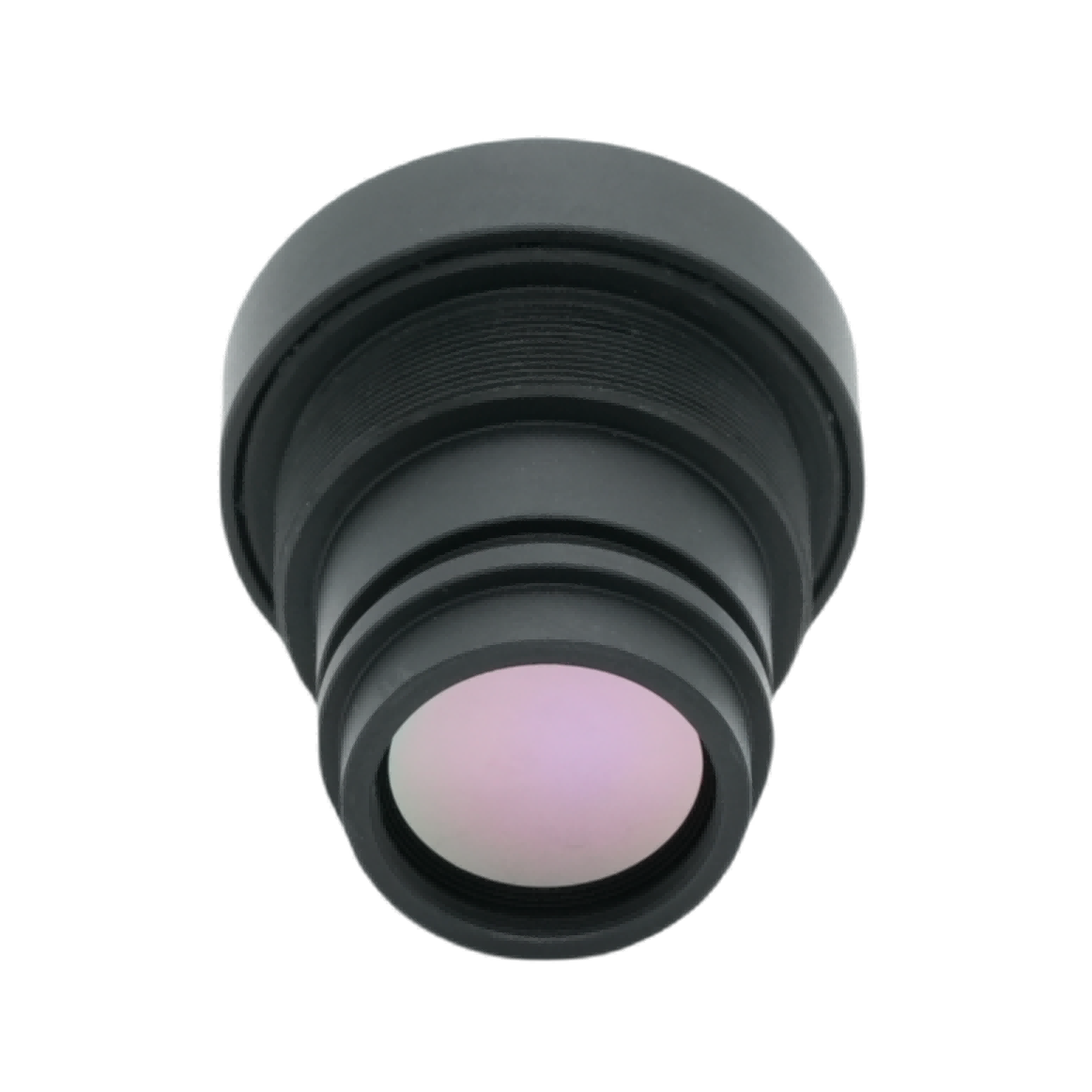

M22 4,1 mm Termal Görüntüleme Lensi

Ürün Özeti

tarafından üretilmiş ve tedarik edilmiştir.BOSHI OptikTeknoloji, bu F1.0 4,1 mm odak uzaklığıtermal görüntüleme lensi640×512 çözünürlük, 12μm piksel soğutmasız kızılötesi odak düzlemi dizileri için optimize edilmiş ultra geniş açılı bir kızılötesi hedeftir. Bu termal kızılötesi lens, kızılötesi geçirgenliği yüzde 88'in üzerinde gerçekleştirmek için gelişmiş açıkta kalan AR yansıma önleyici kaplamayı kullanır. BOSHI Optik Teknolojisi tarafından geliştirilen profesyonel bir kızılötesi optik lens olan ünite, IP67 ön lens korumasına, yaklaşık 25 gram hafif yapıya ve güvenilir geniş sıcaklıkta optik kararlılığa sahiptir. Kompakt soğutmasız termal kamera sistemlerine sorunsuz entegrasyon sağlayabilir. Geniş FOV düzeni, çeşitli termal görüntüleme dağıtım senaryolarına uyum sağlamak için geniş sahne kapsamı sağlar ve küçük boyutlu termal donanım cihazları için hafiflik gereksinimi ile pratik görüntüleme çıktısını dengeler.

Detaylı Ürün Açıklaması

Parametre

1. Optik Özellikler

Bu kızılötesi optik lens, F1.0 ultra geniş diyafram açıklığının yanı sıra 4,1 mm odak uzaklığına sahiptir. Ultra geniş diyafram, kızılötesi ışık alım kapasitesini önemli ölçüde artırır. Bu optik performans, bu termal kızılötesi merceğin düşük sıcaklıkta ve düşük parlaklıkta çalışma koşullarında net görüntü çıkışı için temel garantiyi oluşturur.

2. Dedektör Eşleştirme

BOSHI Optik Teknolojisi, bu lensi 640×512 çözünürlüklü, 12μm piksel kızılötesi dedektörlerle eşleşecek şekilde tasarlar. Ana soğutmasız termal sensör formatlarıyla yüksek uyumluluğu korur. Uyumlu donanım özelliği, lens ile sensör çipi arasındaki uyumsuzluk koşullarının tetiklediği görüntüleme sapmasını ortadan kaldırır.

3. Görüş Alanı

Lens 130 derece diyagonal, 102 derece yatay, 83 derece dikey geniş FOV'yi destekler. Ekipman, ek mekanik tarama düzenekleri olmadan geniş aralıklı sahne kapsamı elde eder. Bu özellik, termal görüntüleme ekipmanının genel mekanik yapı tasarımını basitleştirir.

4. Odaklanma Performansı

Sürekli odak aralığı 0,5 metreden sonsuza kadar uzanır. Odaklanma performansı, yakın mesafeli denetim operasyonu ile uzun mesafeli gözetim görevlerini dengeler. Gerçek saha kurulumu için bu 4,1 mm odak uzaklığına sahip lensin kullanılabilir mesafe sınırını genişletir.

5. Çevresel ve Mekanik İndeks

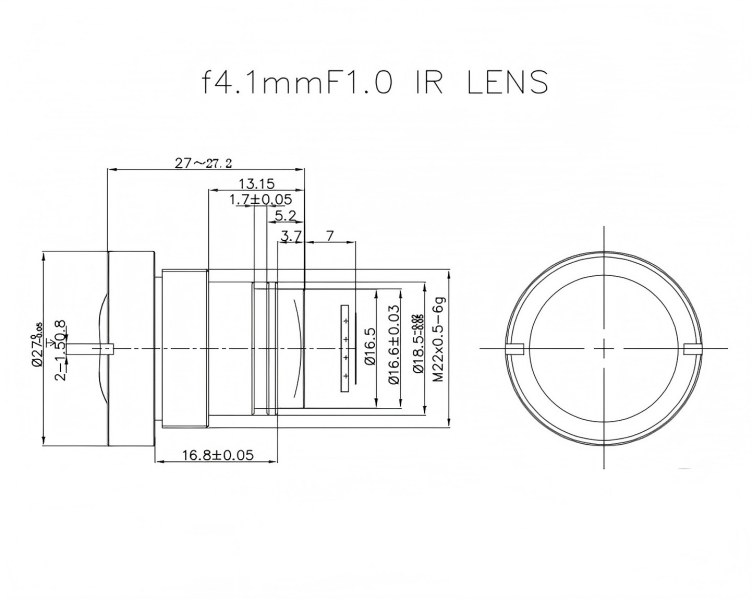

Çalışma sıcaklığı kapsamı eksi 40 santigrat derece ila artı 80 santigrat dereceyi kapsar. Ön lens yüzeyi IP67 su ve toz geçirmezlik standardına ulaşır. Montaj işini kolaylaştırmak için M22×0,5 montaj standart diş arayüzünü kullanır. Net ağırlık 25 grama yakındır ve bu da hafif ekipman ürün geliştirme için uygun bir ortam oluşturur.

6. Görüntüleme Kalitesi Göstergeleri

AR yansıma önleyici kaplamayla donatıldığında optik geçirgenlik yüzde 88'i aşıyor. Bağıl aydınlatma yüzde 80'in üzerinde kalıyor. Distorsiyon değeri yüzde 45'in altında kalıyor. Bu gösterge grubu, geniş açılı görüntüleme özelliği ile kızılötesi optik lensin gerçek dünya görüntü kalitesi performansı arasında iyi bir denge sağlar.

Performans Avantajları

1. Mükemmel Düşük Işık Termal Hassasiyeti

F1.0 maksimum diyafram açıklığı radyant enerji toplama verimliliğini artırır. Loş ve düşük radyasyonlu ortamlarda çalışırken bu termal kızılötesi lens, termal görüntü kontrastını gözle görülür şekilde artırabilir. Hedef kızılötesi sinyali zayıfladığında görüntü bulanıklığı olasılığını azaltır ve düşük parlaklıktaki sahne gözlemi için istikrarlı görüntü temeli sağlar.

2. Ultra Geniş Sahne Kapsamı

130 derecelik diyagonal geniş FOV, tek donanım ünitesinin genişletilmiş uzaysal kapsamı izlemesine olanak tanır. Proje uygulayıcıları, tam alan izleme için gereken toplam termal kamera sayısını buna göre azaltabilir. Bu değişiklik genel sistem inşaat harcamalarında doğrudan azalma sağlar. BOSHI Optik Teknolojisi, bu kadar geniş görüş açısı koşullarında kullanılabilir görüntü kalitesini garanti etmek için optik yolu optimize eder.

3. Güvenilir Görüntüleme Tekdüzeliği

Yüzde 80'in üzerindeki bağıl aydınlatma, kenar ayrıntısı kaybı sorununu etkili bir şekilde engelliyor. Görüntü çerçevesi tüm alanlarda tutarlı parlaklık sağlar. Yüzde 88'in üzerindeki geçirgenlik, optik iletim yolundaki kızılötesi enerji kaybını azaltır. BOSHI Optik Teknolojisi, bu kızılötesi optik lens için tekrarlanan kalibrasyon uygular. Kalibrasyon çalışması, uzun süreli sürekli çalışma durumunda istikrarlı görüntü çıkışı sağlar.

4. Sağlam Çevresel Uyumluluk

IP67 ön lens koruması ve geniş sıcaklıkta çalışma kapsamı, yağmur, toz, aşırı soğuk ve yüksek sıcak ortamlarda istikrarlı çalışmayı sağlar. Termal kızılötesi lens, sık sık manuel bakım gerektirmez. Dış mekan kurulumuna ve zorlu endüstriyel saha dağıtım senaryolarına uygundur.

5. Uygun Entegrasyon için Kompakt Yapı

25 gram hafif gövde ve standart M22×0,5 montaj yuvası, minyatür termal görüntüleme cihazları için mekanik tasarım zorluğunu azaltır. Ürün geliştiricileri, ürün entegrasyon prosedürü sırasında yapısal değişiklik iş yükünü azaltabilir. Terminal termal donanımının araştırma ve geliştirme döngüsünü kısaltır.

6. Çok Yönlü Odak Ayarlama Kapasitesi

0,5 metrelik minimum odaklama mesafesi yakın mesafedeki hedef tespitini destekler. Tamamen uzun mesafeli sabit odaklı lens çözümleriyle karşılaştırıldığında bu 4,1 mm odak uzaklığına sahip ürün, uygulama kapsamını genişletir. Birden fazla pratik projenin karma mesafeli gözlem taleplerini karşılar.

Uygulama Alanları

1. Çevre Güvenliği İzleme

Geniş görüş alanına sahip bu kızılötesi optik lens, fabrika binaları, park bölgeleri, sınır bölgeleri ve yerleşim yerleri için geniş açılı termal gözetim kapasitesi sağlar. İzinsiz giriş tespit görevlerini görünür ışık girişi olmadan günün her saati tamamlar. Çevre güvenliği izleme, BOSHI Optical Technology'nin ürün serileri için temel uygulama yönlerinden biri olarak sayılır.

2. Endüstriyel Termal Muayene

Termal kızılötesi lens, cihaz sıcaklığı taramasını, elektrik kabini arıza teşhisini, boru hattı termal sızıntı kontrolünü ve fabrika güvenlik devriyesi çalışmalarını destekler. Potansiyel endüstriyel güvenlik olaylarını önlemek için saha personeli anormal ısı kaynaklarını zamanında keşfedebilir. 640×512 çözünürlük eşleştirme özelliği, endüstriyel denetim görevlerinde ince termal ayrıntıların yakalanmasını garanti eder.

3. Akıllı Ulaşım ve Araç Vizyonu

Kullanıcılar lensi otomotiv termal gece görüşü ve yol trafiği izleme çalışmaları için kullanabilirler. Sisli, gece ve görüş mesafesinin düşük olduğu durumlarda, 12μm piksel eşleştirme performansı yaya ve engel tanımlama çalışmalarına yardımcı olur. Akıllı trafikle ilgili sistemler için güvenlik garantisi seviyesini artırır.

4. İnsansız Sistemler Faydalı Yükü

25 gram hafiflik özelliğinden yararlanan bu kızılötesi optik lens, insansız hava araçları, robotlar ve insansız kara araçları için hafif termal yük görevi görüyor. Arama ve kurtarma faaliyetlerini, orman yangını riskini izlemeyi ve arazi devriye görevlerini yürütür. M22×0,5 montaj, insansız platform faydalı yük montajı için hızlı montaj avantajı sağlar.

5. Kamu Güvenliği ve Acil Durum Kurtarma

Yangınla mücadelede termal konumlandırma ve arama-kurtarma görevlerinde lens karanlık, dumanlı veya görsel açıdan engellenmiş ortamlarda iyi performans gösterir. Termal sinyaller kısmi duman rahatsızlığına nüfuz edebilir ve hedef konumu kilitleyebilir. Geniş FOV, acil durum operasyonları sırasında müdahale ekiplerinin geniş alanlı saha taramasını hızlı bir şekilde tamamlamasına yardımcı olur.

6. Tarım ve Çevre İzleme

Operatörler bitki örtüsü sıcaklık analizi, yabani yaratık gözlemi ve çevresel ısı dağılımı izleme çalışmalarını yürütmek için bu termal kızılötesi mercekten yararlanıyor. Tarımsal çalışmalar ve ekolojik çevre araştırmaları için geçerli veri desteği sağlar. IP67 sınıfı, lensi uzun süreli dış mekan saha gözlem görevlerine uygun hale getirir.
