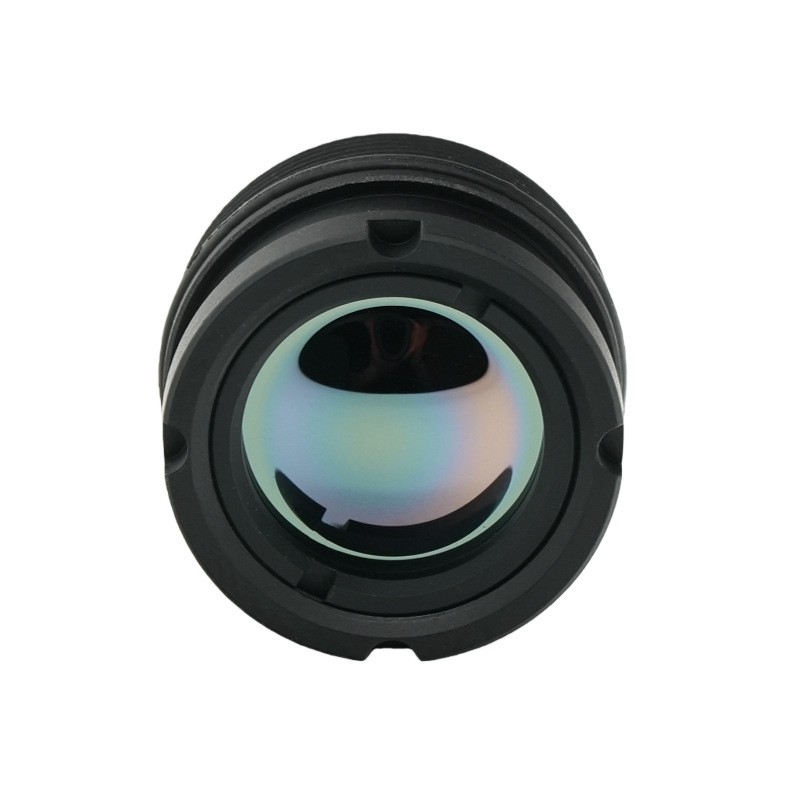

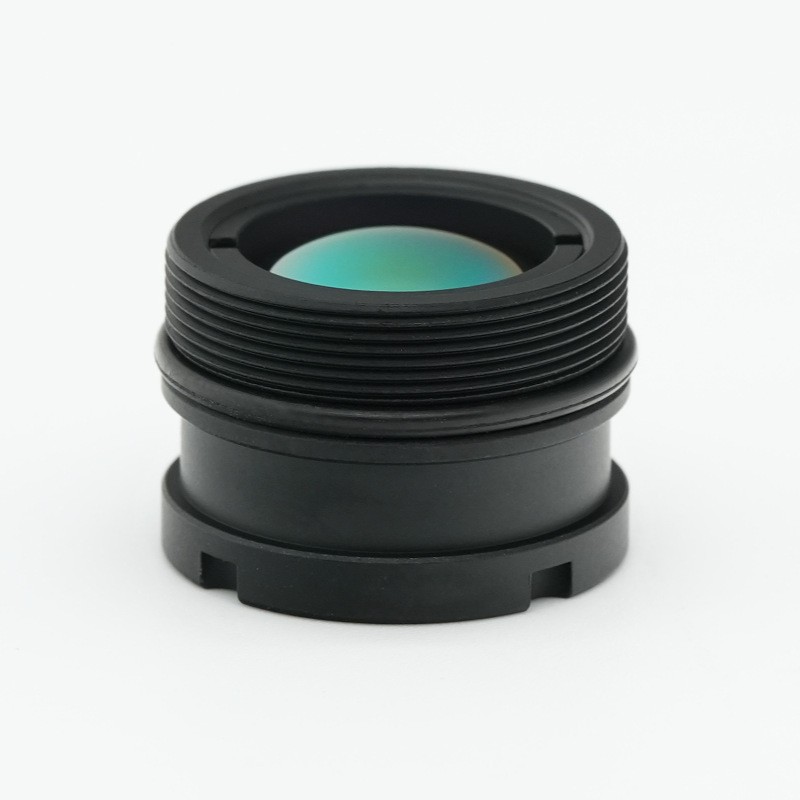

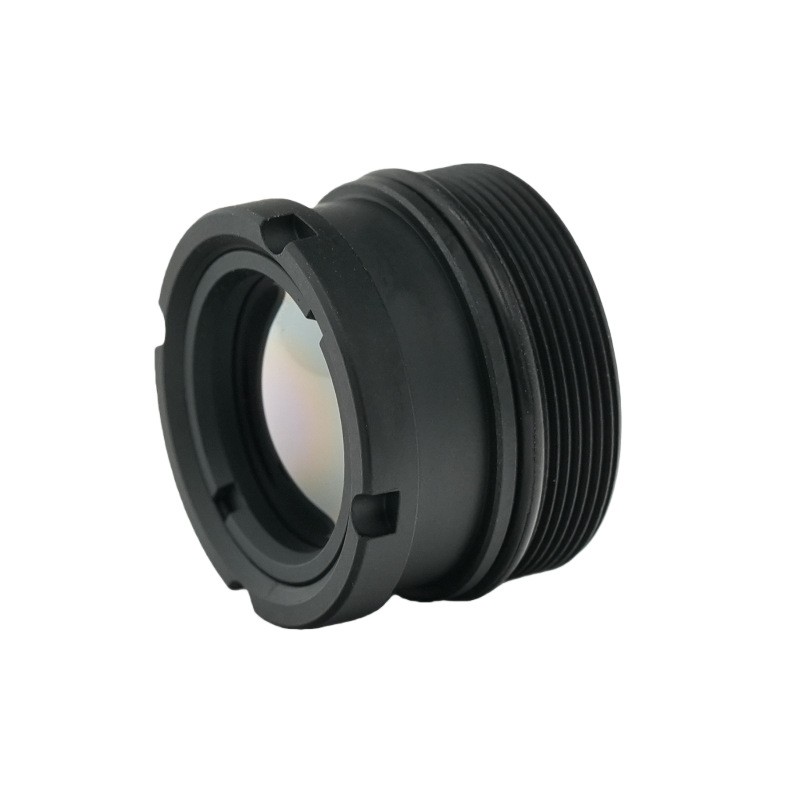

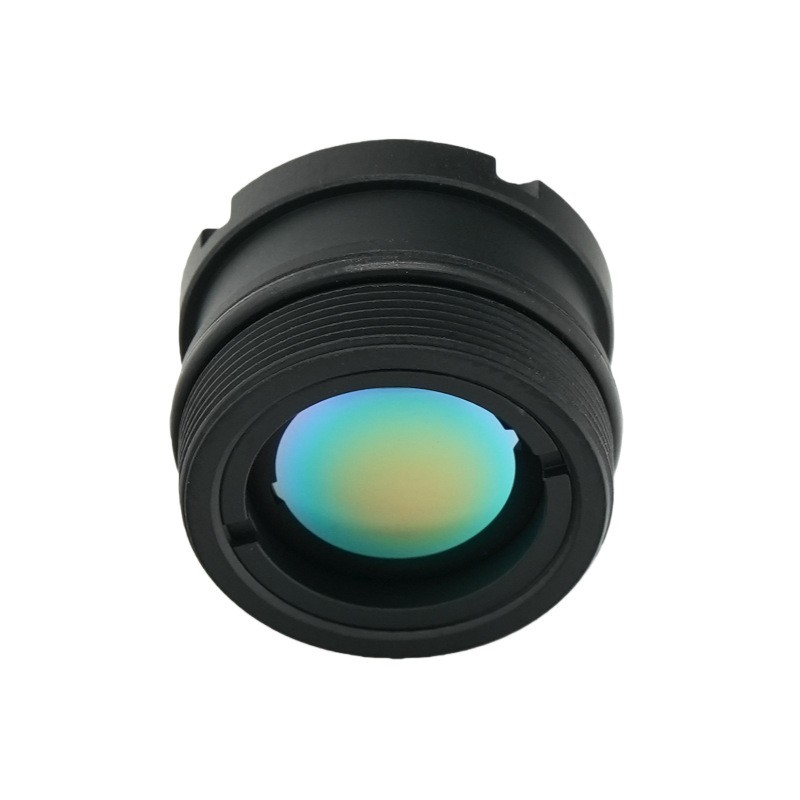

M17 9,1 mm Termal Görüntüleme Lensi

Ürün Özeti

BOSHI Optik Teknolojisi tarafından üretilen bu üstün soğutmasız termal görüntüleme lensi, kompakt taşınabilir termal kamera cihazları için güvenilir optik performans sunar. Bu 9,1 mm odak uzaklığına sahip uzun dalga kızılötesi lens, ultra geniş F1.0 diyafram açıklığına sahiptir ve 640×512 12μm dedektörle mükemmel şekilde eşleşir. HD kaplama ve IP67 ön eleman korumasıyla, tüm hava koşullarında dış mekanda kullanıma yönelik geniş sıcaklık aralığında istikrarlı çıkışı korur. Net termal görüntü yakalamayı desteklemek için yüksek geçirgenlik, iyi bağıl aydınlatma ve iyi kontrollü bozulma sunarak endüstriyel izleme, güvenlik denetimi ve çoklu saha uygulama senaryoları için ideal optik çekirdek görevi görür.

Detaylı Ürün Açıklaması

Parametre

1. Optik performans parametreleri. Bu uzun dalga kızılötesi lens, 9,1 mm odak uzaklığına ve F1,0 diyafram açıklığına sahiptir. Çalışma dalga boyu 8‑12μm uzun dalga kızılötesi bandını kapsar. Çapraz görüş alanı 62,4 dereceye, yatay görüş alanı 48,1 dereceye, dikey görüş alanı ise 38,5 dereceye ulaşıyor. Bu kadar geniş görüş alanı, geniş alan gözlem görevlerini destekler. Geniş diyafram açıklığı tasarımı, istikrarlı termal görüntüleme için karmaşık ortam koşulları altında yeterli kızılötesi radyasyonu toplar.

2. Dedektör eşleştirme parametreleri. Tarafından geliştirildiBOSHI OptikTeknoloji, bu soğutmasız termal görüntüleme lensi, 12μm piksel aralıklı 640×512 dedektör için optimize edilmiştir. Optik yapısı piyasadaki ana akım kompakt termal sensör modüllerine uyar. Optik ayak izi, dedektörün hedef yüzeyi ile tam olarak hizalanır, dedektör çözünürlüğüne tam anlamıyla yer verir ve uyumsuzluğun neden olduğu görüntü ayrıntılarını veya çözünürlük israfını önler.

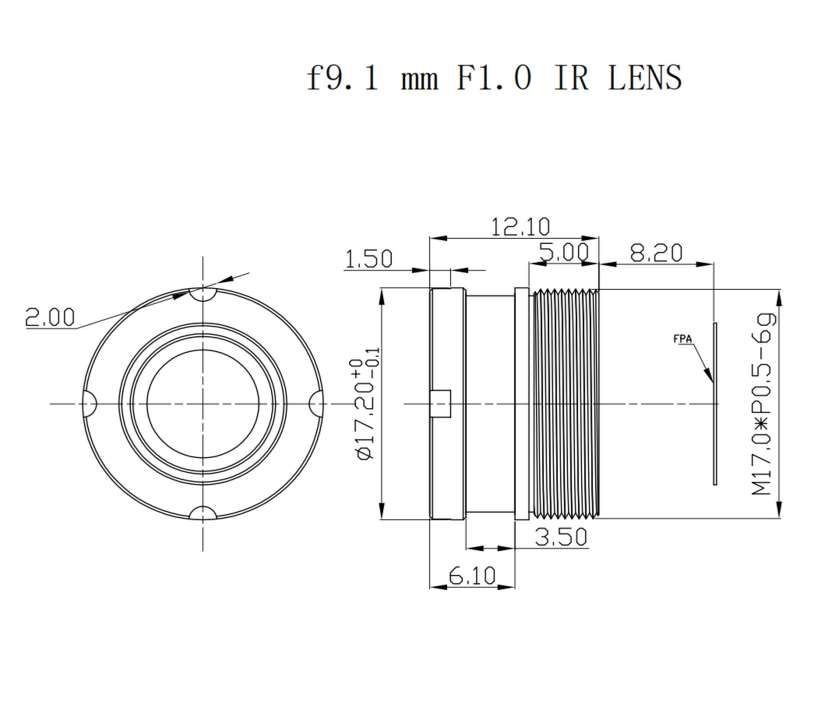

3. Mekanik ve çevresel parametreler. Lens, kolay mekanik montaj için M17×0,5 dişli montaj parçasını kullanır. Odak aralığı 3 metreden sonsuza kadar olup hem yakın hem de uzak mesafeli hedeflerin tespit ihtiyaçlarını karşılar. Çeşitli aşırı iklim koşullarıyla başa çıkabilmek için çalışma sıcaklığı -40°C ila +80°C arasındadır. Ön optik eleman, toz ve su girişini engellemek için IP67 giriş koruma derecesine ulaşır.

4. Optik kalite ölçümleri. Bu termal merceğin optik geçirgenliği yüzde 90'dan az değildir. Bağıl aydınlatma yüzde 84'ün üzerinde kalıyor ve distorsiyon değeri negatif yüzde 10'un altında kalıyor. Açıkta kalan optik yüzeyler HD kaplama ile işlenir. Yüksek geçirgenlik kızılötesi sinyal kaybını azaltır. İyi bağıl aydınlatma, tam çerçeve görüntü için eşit parlaklık sağlar. Kontrollü bozulma, geniş açılı görüş alanının getirdiği görüntü deformasyonunu azaltır.

Performans Avantajları

1. Ultra geniş F1.0 diyafram açıklığı avantajı. Bu uzun dalga kızılötesi merceğin F1.0 geniş diyaframı daha fazla kızılötesi radyasyon enerjisi yakalar. Görüntüleme hassasiyeti ve etkili algılama mesafesi, düşük sıcaklık ve düşük parlaklıklı ortamlarda kayda değer bir iyileşme sağlar. BOSHI Optik Teknolojisi, ışık alım kapasitesini ve sapma kontrolünü dengelemek amacıyla açıklık yapısı için tekrarlanan optik simülasyonu tamamlar.

2. Yüksek geçirgenlik ve HD kaplama avantajı. Açık yüzeylerdeki HD kaplama, bu soğutmasız termal görüntüleme lensi için yüzde 90'ın üzerinde optik geçirgenlik sağlar. Kaplama, yüzey yansımasını etkili bir şekilde bastırır, görüntü kontrastını yükseltir ve hayalet görüntü girişimini azaltır. İletim sırasında daha az kızılötesi enerji kaybedilir ve 640×512 12μm dedektöre daha geçerli kızılötesi sinyal girer.

3. Mükemmel kenar aydınlatma avantajı. Yüzde 84'ün üzerindeki bağıl aydınlatma, tüm görüntü çerçevesi boyunca eşit parlaklık sağlar. Birçok geniş açılı termal lens ürünü, çerçeve kenarlarında belirgin karanlık köşe etkisi gösterir. Bu lens, bu kusuru optik düzen optimizasyonu yoluyla çözer ve marjinal gözlem bölgeleri için net ayrıntıları garanti eder.

4. IP67 ön uç su geçirmez yapısal avantaj. Ön optik eleman IP67 koruma standardını karşılar. Toz ve su sıçramaları iç optik parçalara zarar veremez. Kullanıcılar bu termal lensi, ekstra koruyucu muhafazalara ihtiyaç duymadan tüm hava koşullarında dış mekanda çalışmak üzere kullanabilirler. Bu yapısal özellik, terminal termal kamera ekipmanı için sistem entegrasyon maliyetini düşürür.

5. Geniş sıcaklık adaptasyonu avantajı. Bu 9,1 mm odak uzaklığına sahip termal lens, görüntüleme performansını -40°C'den +80°C'ye kadar korur. Etkili termal bulanıklaştırma bastırma mekanizmasını benimser. Termal bulanıklaştırma, keskin ortam sıcaklığı değişimlerinde düşük seviyede kalır, bu nedenle bu lensle donatılmış cihazların sık sık manuel yeniden odaklama işlemine ihtiyacı yoktur.

6. Kompakt M17×0,5 montaj arayüzü avantajı. M17×0,5 dişli montaj küçük kurulum alanı kaplar. Minyatür termal kameraların, İHA termal faydalı yük lens ekipmanlarının ve el tipi termal cihazların entegrasyonunda büyük kolaylık sağlar. Terminal ürün hacmi ve ağırlığı, optik performanstan ödün vermeden iyi bir şekilde rezerve edilebilir.

Uygulama Alanı

1. Güvenlik ve çevre gözetim senaryoları. Bu soğutulmamıştermal görüntüleme lensiaçık hava sınır savunması, fabrika çevre izleme ve gözetimsiz saha erken uyarı görevlerine uygundur. Zifiri karanlıkta davetsiz misafir hedeflerini tespit eder. BOSHI Optik Teknolojisi tarafından biriktirilen zengin proje deneyiminden yararlanan bu uzun dalga kızılötesi lens, birçok çevre erken uyarı termal kamera ürünü için temel optik bileşen görevi görür.

2. Endüstriyel kestirimci bakım senaryoları. Bu termal lensle donatılmış termal kameralar, elektrikli ekipmanlar için termal inceleme, boru hattı sıcaklığı izleme ve mekanik aşırı ısınma arıza teşhisini gerçekleştirir. Operatörler, kestirimci bakımı gerçekleştirmek ve beklenmedik kapanma kayıplarını azaltmak için yakalanan sıcaklık dağılımı verileri aracılığıyla gizli ekipman risklerini önceden belirler.

3. İnsansız hava aracı faydalı yük senaryoları. Bu uzun dalga kızılötesi lens, havadan termal araştırmayı, orman yangınını önlemeyi ve arama kurtarma görevlerini destekler. Kompakt M17×0,5 montajı, İHA termal yük lensi cihazlarının sınırlı kurulum alanına uyum sağlar. IP67 koruması, dış mekan hava koşullarında kararlı çalışmayı sağlar ve geniş görüş alanı, geniş aralıklı yer taramasını destekler.

4. Elde taşınan termal görüntüleme cihazı senaryoları. Bu termal lens, taşınabilir yangınla mücadele termal kameraları, acil durum kurtarma ekipmanları ve bina enerji kaybı tespit cihazları için geçerlidir. Elde taşınır ürünler, bileşen hacmi ve ağırlığı konusunda katı gereksinimler belirler. Bu kompakt soğutmasız termal görüntüleme lensi, elde taşınır ürün tasarımına uygundur ve saha operatörleri için güvenilir termal görüntüleme çıkışı sağlar.

5. Araca monteli termal görüş senaryoları. Bu uzun dalga kızılötesi lens, otomotiv gece görüşünü ve arazi sürüşü yardımcı görüntülemesini destekler. Tamamen karanlık sürüş koşullarında geçerli görüntüleme çıkışı sağlar ve sürücülerin yoldaki engelleri ve potansiyel tehlikeleri tanımasına yardımcı olur. IP67 sınıfı, araç çalışırken karmaşık hava koşullarının üstesinden gelir.

6. Yaban hayatı gözlemi ve çevresel izleme senaryoları. Bu termal görüntüleme lensi, hayvan popülasyonunun izlenmesini, orman yangını erken uyarısını ve dış mekan ekolojik araştırmalarını destekler. Ekstra ışık kaynağı olmadan yaban hayatı hedeflerinin termal radyasyon sinyalini yakalar. IP67 koruması ve geniş sıcaklık uyarlanabilirliği, açık vahşi ortamlarda kararlı çalışmayı destekler.
