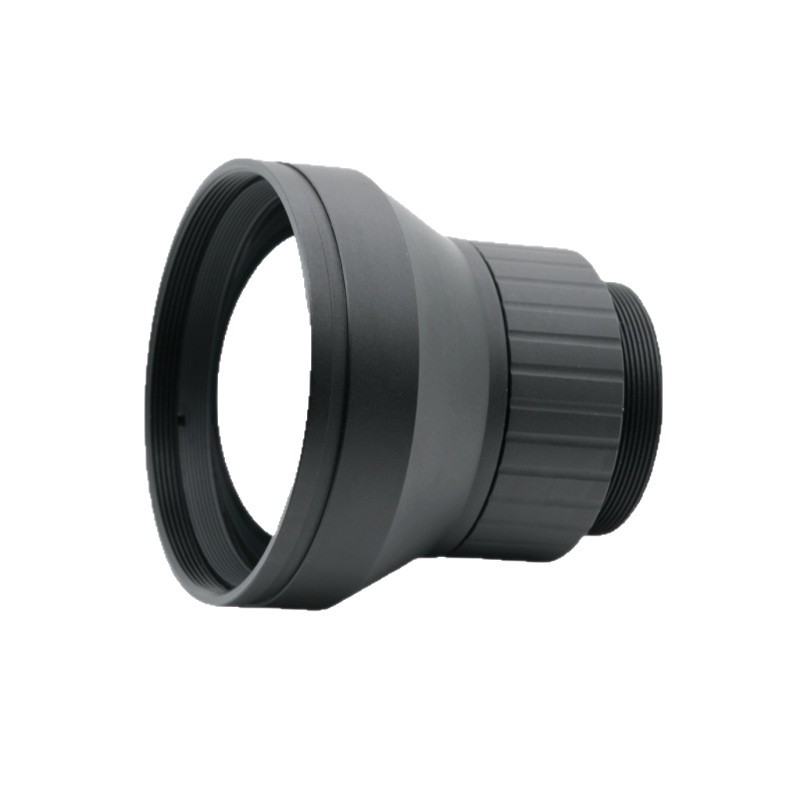

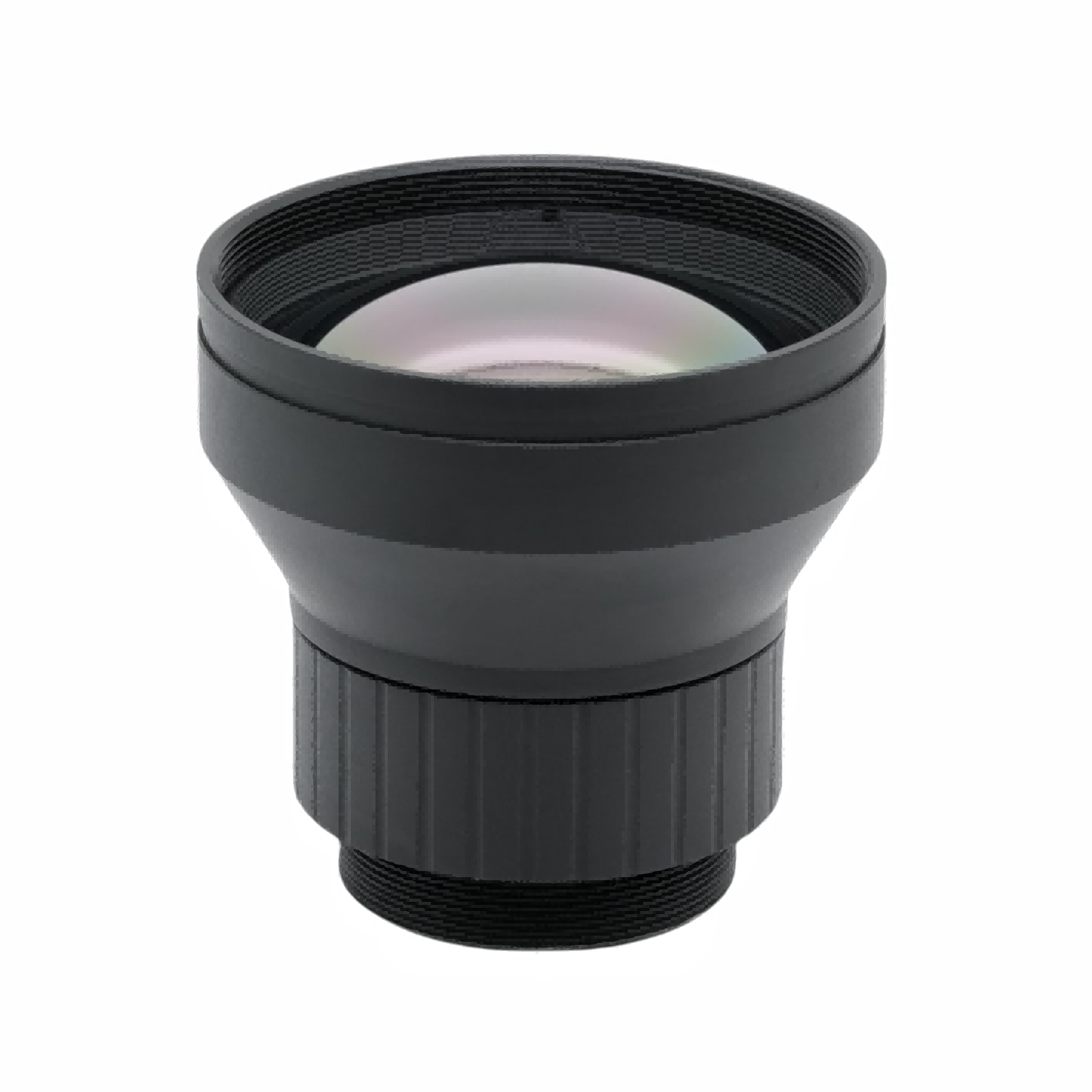

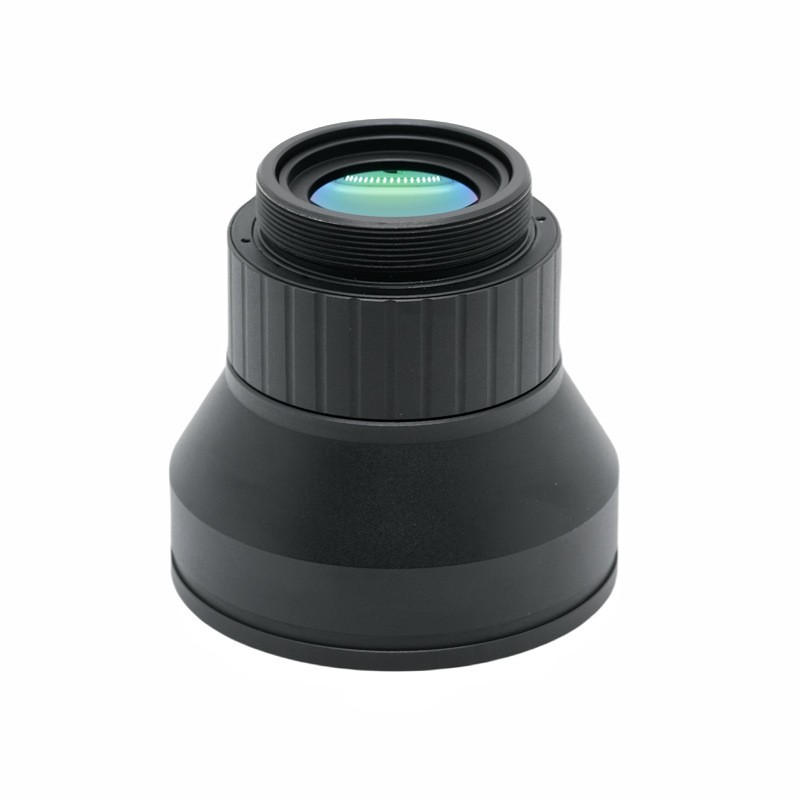

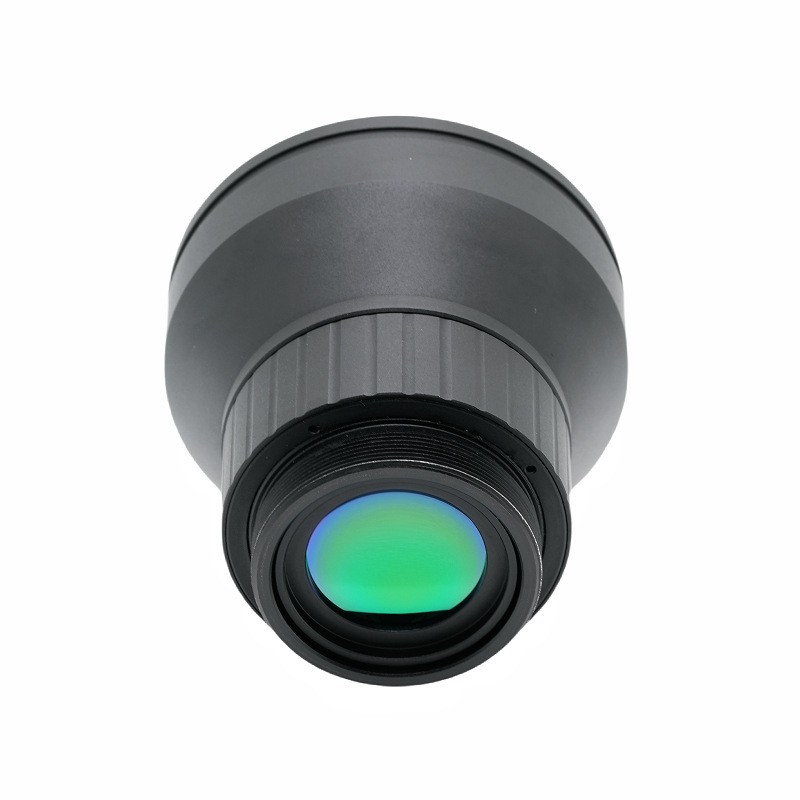

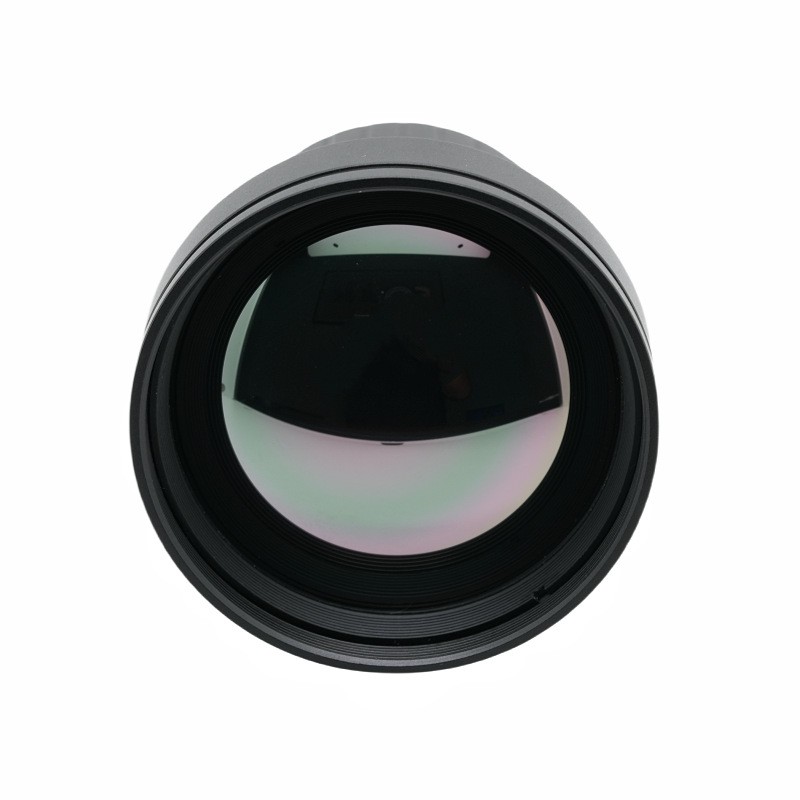

50mm odak uzaklığına sahip Termal Görüntüleme Lensi

Ürün Kısa Açıklaması

Bu yüksek performanslı termal görüntüleme lensi, soğutmasız uzun dalga kızılötesi termal görüntüleme cihazları için özel olarak BOSHI Optik Teknolojisi tarafından geliştirilmiş ve üretilmiştir. Parlak F1.0 geniş diyafram açıklığıyla birlikte 50 mm odak uzaklığını benimseyen bu termal görüntüleme lensi, düşük ışıkta termal algılama senaryolarıyla baş edebilecek mükemmel ışık toplama kapasitesine sahiptir. Ürün, 640×512,12μm kızılötesi dedektörlerle eşleşir ve klasik 8‑12μm uzun dalga kızılötesi spektral bantta çalışır.

Ön optik bileşen IP67 su geçirmezlik derecesine ulaşır. Ürün, eksi 40 santigrat derece ile artı 80 santigrat derece arasındaki sıcaklık aralığında stabil bir şekilde çalışabilir. İki metreden sonsuza kadar odak ayarını destekler. Geçirgenlik yüzde 90'ın üzerinde kalırken bağıl aydınlatma yüzde 94'ün altına düşmüyor, bu da eşit ve net termal görüntüler üretebiliyor. Bu kızılötesi lens, dış mekan izleme, çevre güvenliği ve termal gözlem gibi senaryolara uygundur. Zorlu çalışma koşullarında çalışan çeşitli kızılötesi görüntüleme sistemleri için istikrarlı ve güvenilir optik performans sunar.

Detaylı Ürün Açıklaması

Parametre

1. Optik Özellikler

50 mm odak uzaklığı ve F1.0 geniş diyafram açıklığıyla donatılmış bu uzun dalga kızılötesi lens, 8‑12μm spektral bant dahilinde çalışır. 12μm piksel boyutuna sahip 640×512 dedektörle eşleşecek şekilde optimize edilmiştir. Çapraz görüş alanı 11,27 derece, yatay görüş alanı 8,8 derece, dikey görüş alanı ise 7,0 derecedir. Bu tür görüş alanı ayarı, uygun kapsama aralığı oluşturur ve uzun mesafeli termal gözlemin kullanım gereksinimlerini karşılar. BOSHI Optik Teknolojisi, açıklık boyutunu, algılama mesafesini ve görüntüleme aralığını dengelemek için bu termal görüntüleme lensinin optik simülasyonunu ve tekrarlanan doğrulamasını tamamlıyor.

2. Mekanik ve Çevresel Özellikler

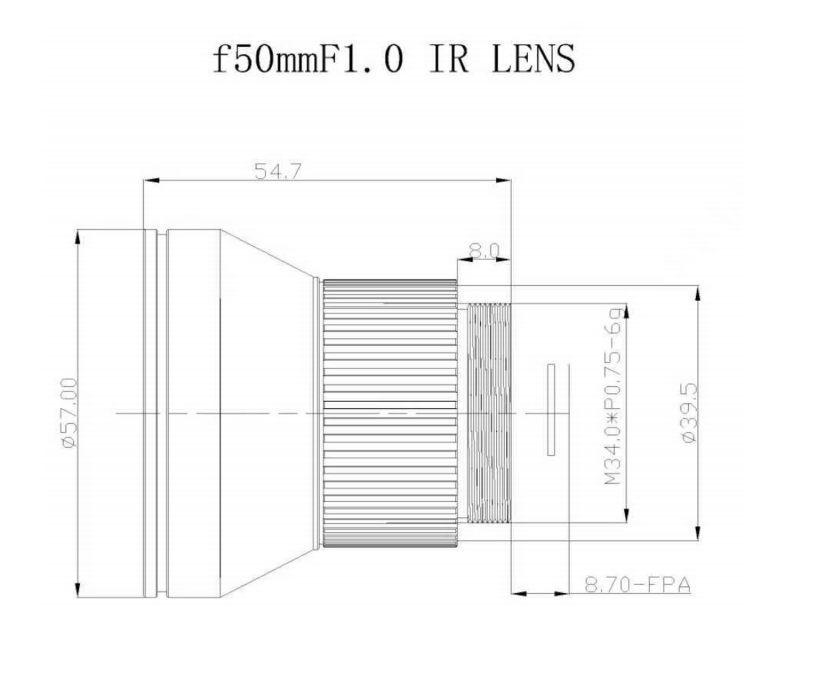

Lens, farklı ekipman ana bilgisayarları için uygun kurulum ve yerleştirmeyi gerçekleştirmek amacıyla M34×0,75 montaj yapısını kullanır. Odak ayar aralığı iki metreden sonsuza kadar kapsar. Ön eleman IP67 giriş koruması özelliği kazanır. İzin verilen çalışma sıcaklığı, yüksek sıcaklık ve düşük sıcaklık saha ortamlarına uyum sağlamak için eksi 40 santigrat derece ila artı 80 santigrat derece arasındadır. Açıkta kalan optik yüzeyler, kızılötesi enerji yansıma kaybını azaltmak için AR yansıma önleyici kaplamayla işlenir. BOSHI Optik Teknolojisi, bu soğutmasız kızılötesi lens için mekanik yapı güçlendirme ve çevresel güvenilirlik testi gerçekleştiriyor.

3. Görüntü Kalitesi Özellikleri

Geçirgenlik indeksi yüzde 90'dan düşük değildir. Bağıl aydınlatma yüzde 94'ten az olmaz. Distorsiyon değeri eksi yüzde 1,0 dahilinde kontrol edilir. BOSHI Optik Teknolojisi, bu 8‑12μm lens için sıkı üretim denetim standartları belirler. Bitmiş her termal görüntüleme lensi, toplu teslimatta istikrarlı ve tutarlı görüntü çıktı kalitesini garanti etmek için çok öğeli optik testlerden geçecektir.

Performans Avantajları

1. Olağanüstü ışık toplama performansı

Bu termal görüntüleme merceğinin F1.0 geniş diyafram açıklığı tasarımı, kızılötesi fotonların alım miktarını önemli ölçüde artırır. Çalışma ortamında termal radyasyon sinyali zayıf olduğunda termal görüntünün sinyal-gürültü oranı etkili bir şekilde yükseltilebilir. 640×512 dedektöre daha geçerli kızılötesi sinyal girer, böylece hedef konturu ve sıcaklık özelliği daha net ayırt edilebilir. BOSHI Optik Teknolojisi, diğer optik göstergelerden ödün vermeden geniş diyafram performansına tam anlamıyla yer vermek için iç lens grubu düzenini optimize eder.

2. İnce görüntüleme bütünlüğü

AR yansıma önleyici kaplama, geçirgenliği yüzde 90'ın üzerine çıkarır ve kızılötesi enerjinin kullanım oranını maksimuma çıkarır. Yüzde 94'ün üzerindeki bağıl aydınlatma, görüntü köşelerinin kararmasını engeller. Dedektör yüzeyinde oluşan görüntünün tamamı eşit parlaklığı korur. Kullanıcılar hedefleri gözlemlerken kısmi aşırı karanlık alanla karşılaşmayacaktır. Bu uzun dalga kızılötesi lens, ister yakın mesafe incelemesi ister uzun mesafe izleme için olsun, eşit görüntüleme etkisini korur.

3. Zorlu ortamlar için güçlü güvenilirlik

Ön elemanın IP67 koruma seviyesinden yararlanılarak toz ve su önemli optik parçalardan uzak tutulabilir. Geniş çalışma sıcaklığı aralığı, soğutulmamış kızılötesi merceğin yakıcı sıcak yaz ve dondurucu soğuk kış koşullarında normal şekilde çalışmasını sağlar. Ürün, açık havada sürekli çalışmayı 24 saat destekler. BOSHI Optik Teknolojisi toz geçirmezlik, su geçirmezlik ve sıcaklık etkisi doğrulamasını tamamlar, böylece lens karmaşık dış hava koşullarında istikrarlı performansı koruyabilir.

4. Düşük distorsiyonlu optik yetenek

Bozulma eksi yüzde 1,0 dahilinde kontrol edilir. Görüntülenen resmin geometrik deformasyonu düşük seviyede tutulur. Operatörler termal hedefler için boyut ölçümü ve konum gözlemi uyguladığında, mercek bozulmasından kaynaklanan ölçüm sapması azaltılabilir. Bu özellik bunu sağlar50 mm termal görüntüleme lensiyüksek hassasiyetli hedef analizi gerektiren senaryolar için uygundur.

5. Geniş odak ayarlama özelliği

İki metreden sonsuza kadar olan odak aralığı, mekanik odaklama mekanizması sayesinde elde edilir. Aynı M34 yuvalı lens, yakın mesafeden kontrol edilen nesnelerin yanı sıra uzak mesafeden izlenen hedefler için de net görüntülemeyi tamamlayabilir. Sistem entegratörlerinin gözlem mesafesini değiştirirken lens donanımını değiştirmelerine gerek yoktur, bu da ekipmanın uygulama esnekliğini artırır.

Uygulama Alanları

1. Çevre güvenliği ve sınır gözetimi

Bu termal görüntüleme lensi, büyük miktarda dış mekan termal kameralarına yerleştirilmiştir. Her türlü hava koşulunda algılama özelliğine dayanarak, gece gündüz izinsiz giriş tespitini ve çevre erken uyarısını gerçekleştirir. Zifiri karanlık, sisli hava veya zayıf aydınlatma koşullarında, bu uzun dalga kızılötesi lensle eşleşen 640x512 dedektör, izinsiz giren nesnelerin ısı sinyalini yakalayabilir. BOSHI Optik Teknolojisi, birçok güvenlik ekipmanı üreticisinin çevre savunma sistemleri oluşturması için bu optik bileşeni sağlar.

2. Endüstriyel termal muayene

Soğutmasız kızılötesi lens, endüstriyel ekipmanların sıcaklığının izlenmesine yarar. Aşırı ısınma hatası teşhisini gerçekleştirmek için anormal ısı noktalarını yakalayabilir. Tipik kullanım senaryoları arasında fabrika ekipmanı durum kontrolü, elektrik santrali ekipmanı izleme ve boru hattı ısı kaçağı denetimi yer alır. AR kaplamanın getirdiği yüksek geçirgenlik, nesne sıcaklığı bilgilerinin doğru bir şekilde geri yüklenmesini sağlar ve personelin gizli ekipman risklerini önceden bulmasına yardımcı olur.

3. Açık havada gözlem ve arama kurtarma

8‑12μm lens, kızılötesi gözlem cihazlarına monte edilir. Orman yangını tehlikesi erken uyarısının yanı sıra saha arama ve kurtarma görevlerini de üstlenir. Görünür ışığın çalışmadığı gece veya yoğun sis ortamında, 50 mm odak uzaklığı, yangın noktaları ve mahsur kalan personel gibi ısı kaynaklarının yerini tespit etmek için uygun uzun mesafeli gözlem kapasitesi sunar. IP67 koruması, lensin kurtarma sahalarındaki karmaşık açık hava iklimine uyum sağlamasını sağlar.

4. Araca monte kızılötesi sistem

Bu F1.0 termal görüntüleme lensi, araçtaki termal modüllerle eşleşir. Araç platformları sıklıkla çarpma titreşimi ve keskin sıcaklık değişimleriyle karşı karşıya kalır. BOSHI Optik Teknolojisi tarafından doğrulanan mekanik yapı ve çevresel performans, lens çıkışının karmaşık yol ve hava koşullarında sabit kızılötesi optik etki yaratmasını sağlar. Araç sistemlerinin çevredeki termal hedefleri algılamasına yardımcı olur.

5. Soğutmasız kızılötesi kamera düzeneği

BOSHI OptikTeknoloji, bu M34 montajlı termal görüntüleme lensini, OEM ve ODM termal kamera üreticileri için temel optik bileşen olarak sağlar. Ortaklar, bu lensi 640×512 dedektör ve devre modülleriyle birleştirerek kamera ürün montajını tamamlayabilir. Ürün, sistem gereksinimlerine göre özelleştirilmiş eşleştirme ayarını destekler ve kızılötesi kamera üreticilerinin seri üretim taleplerini karşılar.
