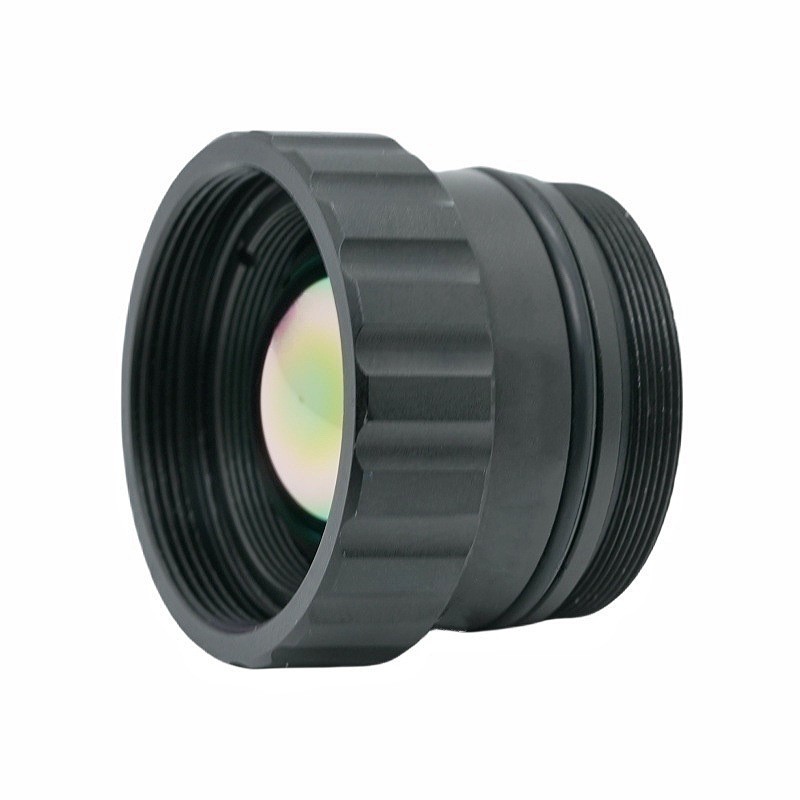

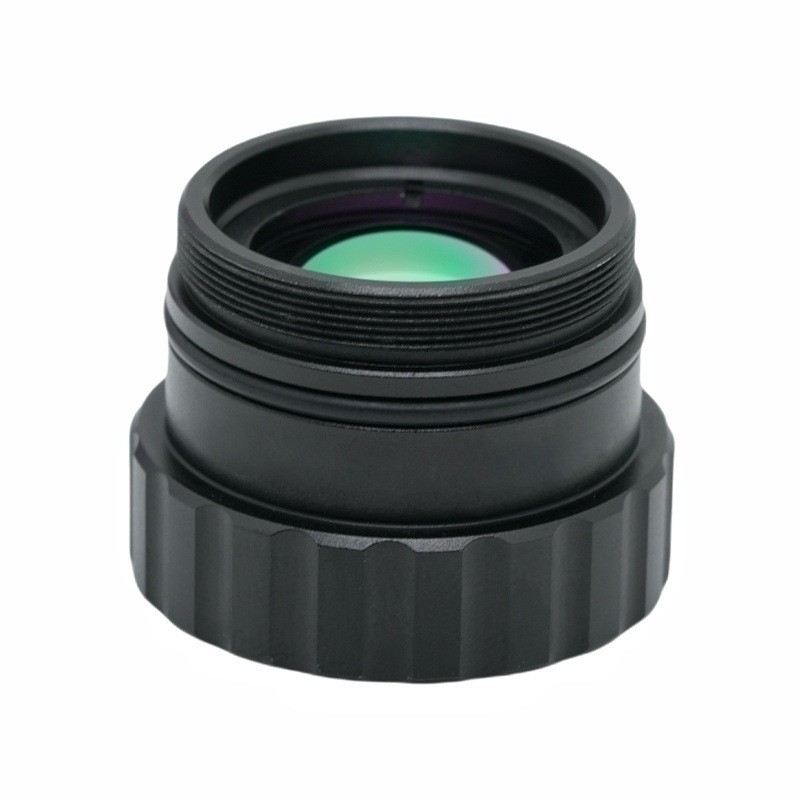

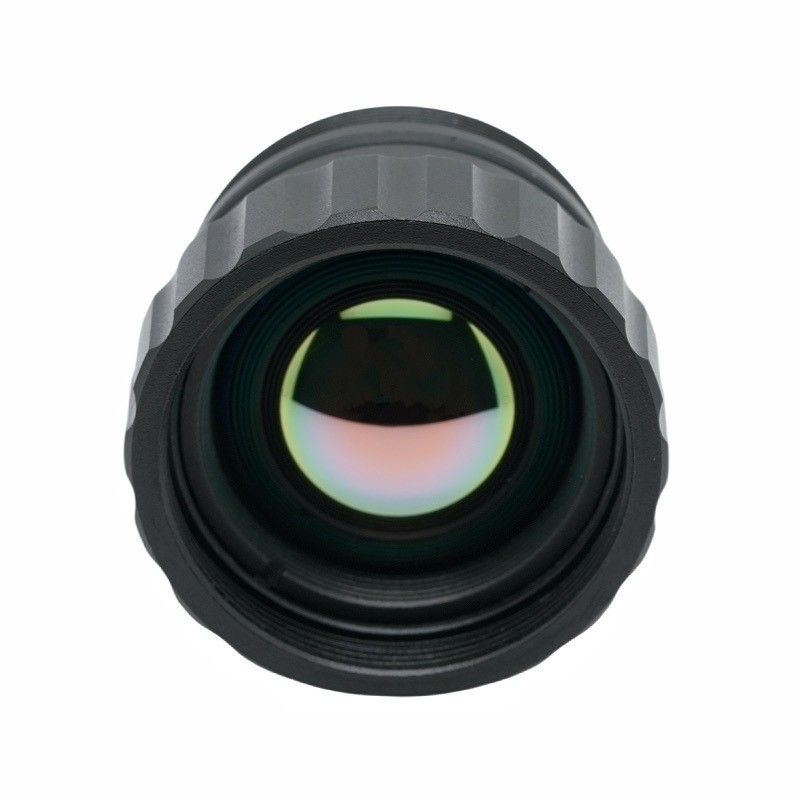

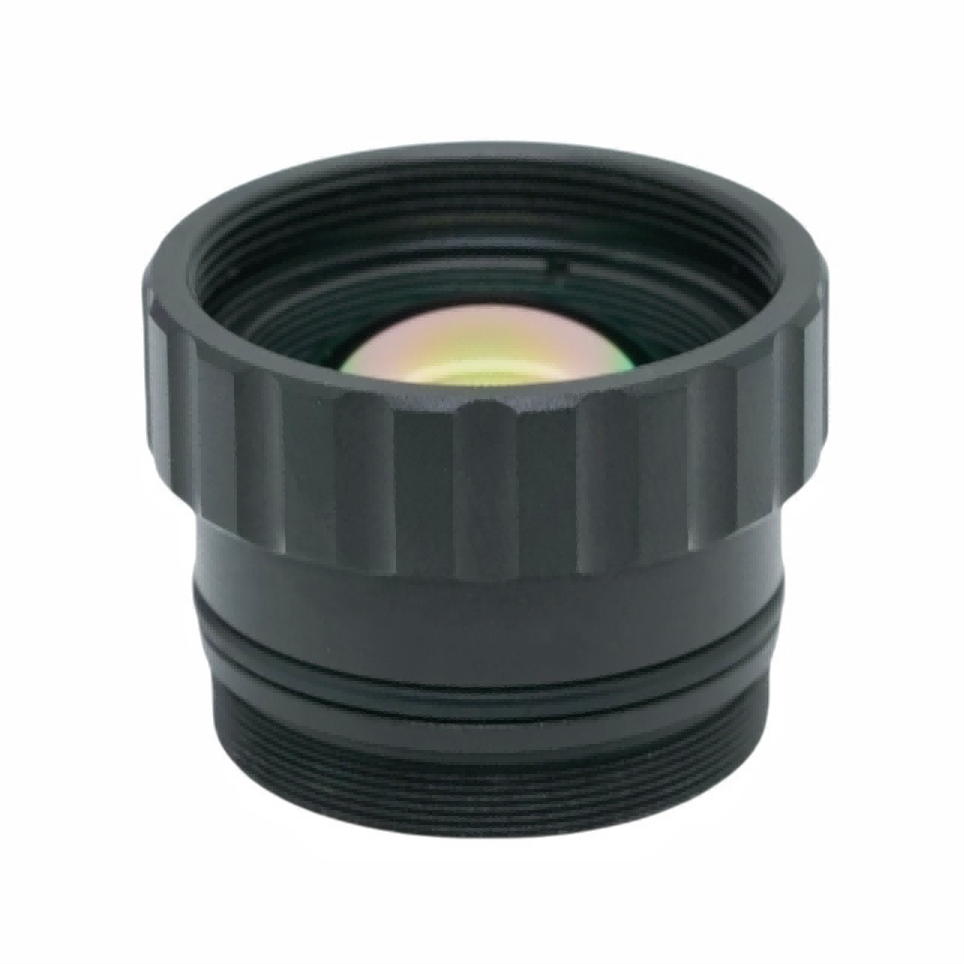

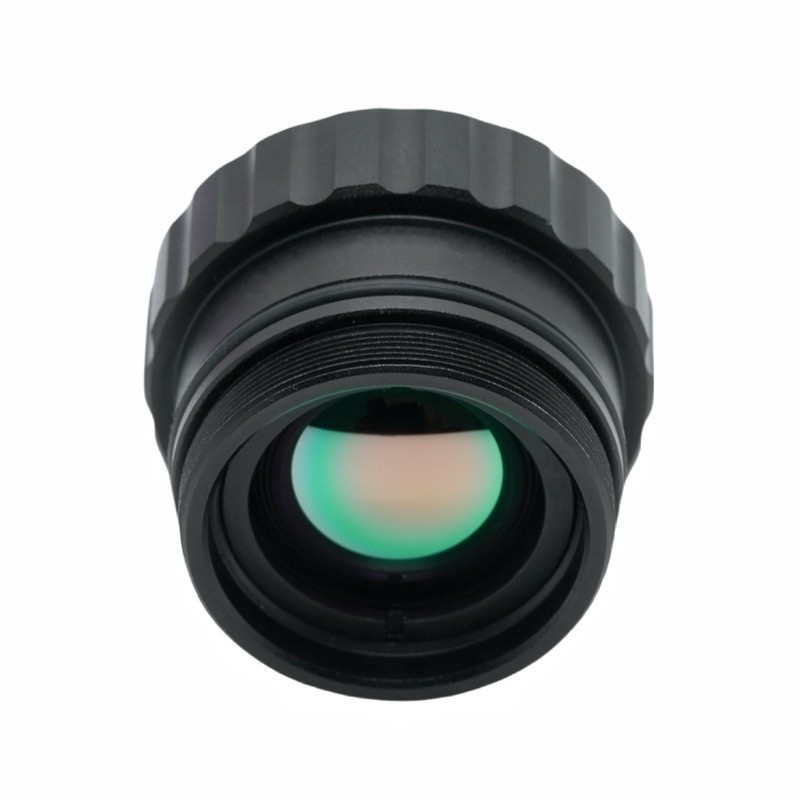

19 mm odak uzaklığına sahip Termal Görüntüleme Lensi

Ürün Kısa Tanıtımı

BOSHI Optik Teknolojisi tarafından geliştirilen bu F1.0 19 mm Kızılötesi Termal Lens, 8‑12μm dalga boyu bandında çalışan uzun dalga kızılötesi termal görüntüleme sistemleri için özel olarak tasarlanmış yüksek performanslı bir optik bileşendir. Bu 19 mm Kızılötesi Lens, 640×512,12μm kızılötesi dedektörleri destekler ve orta düzeyde yatay görüş alanı ile dikkat çekici ışık toplama kapasitesi arasında ince bir denge kurar. BOSHI Optik Teknolojisi tarafından üretilen bu Uzun Dalga Kızılötesi Lens, açıktaki tüm optik yüzeylere AR Kaplama uygular ve karmaşık dış mekan zorlu koşullarıyla başa çıkmak için IP67 ön elemanlı su geçirmez yapı sunar. 0,5 metreden sonsuza kadar uzanan ayarlanabilir odaklama özelliğine sahiptir ve -40°C ile +80°C arasında sabit optik performansı koruyarak tatmin edici geçirgenlik ve bağıl aydınlatma çıkışı sağlar. Endüstriyel izleme, çevre güvenliği ve sıcaklık ölçümü termal kameraları için güvenilir optik donanım görevi görür.

Detaylı Ürün Açıklaması

1. Parametre Analizi

Optik Özellikler:Bu 19 mm Kızılötesi Lens, ultra geniş F1.0 diyafram açıklığına sahiptir, yatay görüş alanı 22,85 dereceye ulaşabilir, bu da algılama mesafesini ve sahne kapsama kapasitesini iyi bir şekilde dengeler. Çalışma dalga boyu, pasif termal görüntüleme için çekirdek spektrum bandı görevi gören 8‑12μm uzun dalga kızılötesi atmosferik pencereye denk gelir. Termal Görüntüleme Optiği, görüntünün yeniden oluşturulması için yeterli kızılötesi radyasyon toplayabilir.

Dedektör Uyumluluğu:Optik yapı, 12μm piksel aralıklı kızılötesi dedektörlerle birlikte 640×512 çözünürlüğe uyacak şekilde optimize edilmiştir. Piyasada bulunan ana soğutmasız IR Lens sensör modülleriyle mükemmel şekilde eşleşebilir.

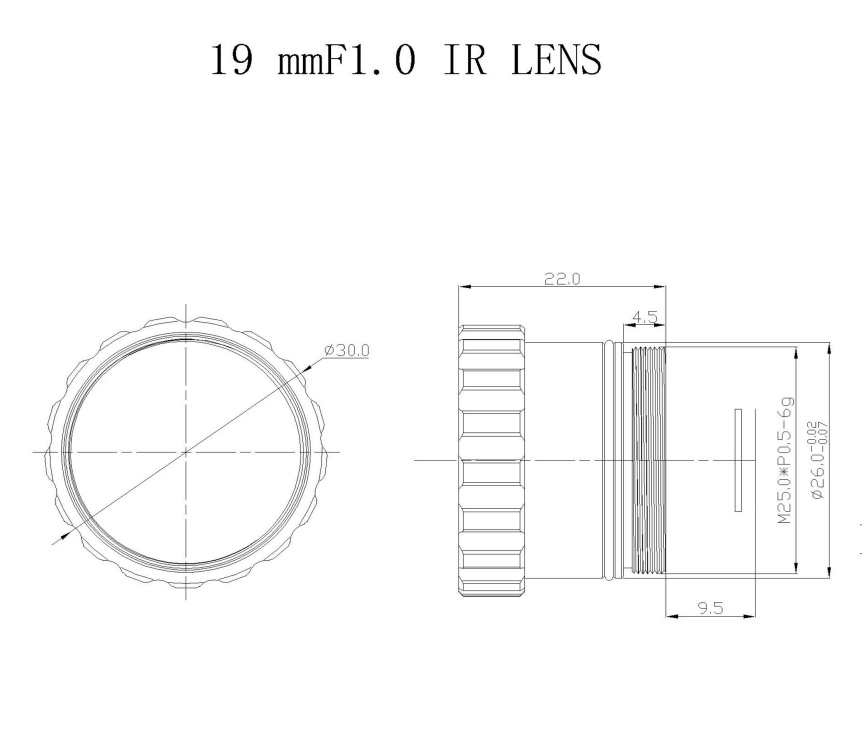

Mekanik ve Çevresel Parametreler:Kurulum ve montaj işini kolaylaştırmak için M25 × 0,5 Montaj standart diş yapısını benimser. Odak ayarlama aralığı 0,5 metreden sonsuzluğa kadar uzanır ve hem yakın mesafeli hedefler hem de uzun mesafeli sahneler için gözlem taleplerini karşılayabilir. Çalışma sıcaklığı aralığı -40°C'den +80°C'ye kadar uzanır ve bu da ultra soğuk ve yüksek sıcaklıktaki çalışma ortamlarına uyum sağlar. Ön optik bileşen, dış mekandaki toz ve su girişine karşı dayanıklılık sağlamak üzere IP67 giriş koruma derecesine sahiptir.

Optik Kalite İndeksleri: Açıktaki optik yüzeyler AR Kaplama işlemini benimser. Bu Uzun Dalga Kızılötesi Lensin genel geçirgenliği yüzde 90'dan az olamaz. Göreli aydınlatması yüzde 86'nın üzerinde kalıyor. Görüntüleme geometrisi performansını garanti etmek için distorsiyon değeri eksi yüzde 10'un altında kontrol edilir.

2. Performans Avantajları

1. Üstün Işık Koleksiyonu:F1.0 ultra geniş açıklık yapısı, kızılötesi fotonların alınma verimliliğini önemli ölçüde artırır. Termal radyasyon sinyali zayıf olduğunda, bu 19 mm Kızılötesi Lensle donatılmış termal kameralar yine de net sıcaklık kontrastlı görüntüler üretebilir.

2. Yüksek Optik Verimlilik:AR Kaplama, kızılötesi enerji kaybını azaltmak için optik lens grubuyla işbirliği yapar. Genel geçirgenlik yüzde 90'ın üzerinde kalıyor. Yüzde 86'nın üzerindeki bağıl aydınlatma, görüntü parlaklığını görüntünün merkezinden kenarlara doğru eşit tutar ve görüntüleme resminde karanlık köşe olgusunu etkili bir şekilde önler.

3. Zorlu Ortamlara Uyarlanabilirlik:Ön uç lens, toz girişini ve sıçrayan su erozyonunu engelleyen IP67 koruma seviyesine ulaşır. Geniş çalışma sıcaklığı kapsamı, optik termal kaymayı etkili bir şekilde bastırır. BOSHI Optik Teknolojisi, bu Termal Görüntüleme Optiği için sıkı bir sıcaklık uyumu doğrulaması gerçekleştirir, böylece sık sıcaklık değişimi altında istikrarlı görüntüleme performansı korunabilir.

4.Esnek Odak Ayarı:0,5 metreden sonsuza kadar olan odak aralığı, kısa mesafeli hedef inceleme ve uzun menzilli izleme görevleri arasında kesintisiz geçişi destekler. Kullanıcılar, gerçek nesne mesafesi gereksinimlerine göre odak ayarını tamamlayabilir.

5. Kontrol Edilebilir Bozulma:Bozulma endeksi eksi yüzde 10'un altında kalıyor. Çıkış görüntülerinin geometrik deformasyonunu azaltır ve sıcaklık ölçümüyle ilgili uygulama senaryoları için ölçüm hassasiyetini artırır.

6. Standartlaştırılmış Arayüz:M25×0,5 Montaj standart dişi, piyasadaki çoğu soğutmasız kızılötesi termal kamera düzeneğiyle hızlı yerleştirme ve entegrasyon gerçekleştirebilir. Sistem entegratörleri için özel değişiklik iş yükünü azaltır.

3. Uygulama Alanı

1. Çevre Güvenliği ve Sınır İzleme:Güvenlik optik ürünü, BOSHI Optik Teknolojisinin önemli bir ürün yönüdür. Bu Soğutmasız IR Lens, dış mekan termal güvenlik kameralarına kurulabilir. Görünür ışık yardımı olmadan gün boyu izinsiz giriş tespitini gerçekleştirir. Tipik kullanım senaryoları arasında fabrika çevre çit izleme, park sınırı koruma ve sınır inceleme çalışmaları yer alır.

2.Endüstriyel Kestirimci Bakım:Bu 19mm Kızılötesi Lens, termal inceleme ekipmanına monte edilebilir. Personel bunu enerji tesisleri, mekanik yataklar, elektrik dolapları ve boru hattı sistemlerindeki aşırı ısınma hatalarını keşfetmek için kullanabilir. Erken arıza tespiti, beklenmedik ekipman kapanma kayıplarını önlemeye yardımcı olur.

3.Yangın Önleme ve Erken Uyarı Sistemleri:Uzun Dalga Kızılötesi Lens, orman yangını izleme projelerinde ve depo yangın riski inceleme çalışmalarında kullanılabilir. Anormal yüksek sıcaklık noktalarını önceden tespit edebilir ve yangın kazaları için erken uyarı sinyali sunabilir.

4. Araca monteli Termal Görüş Sistemleri:Özel araçlar için gece yardımcı görsel bileşeni olarak hizmet verir. Tamamen karanlık ortamlarda veya yoğun sisli hava koşullarında yayaları, yoldaki engelleri ve vahşi hayvanları tespit etme işini bitirir.

5. Bina Enerji Tasarrufu Tespiti:Taşınabilir termal görüntüleme cihazlarıyla eşleştirilebilir. İşçiler bu Termal Görüntüleme Optiklerini bina duvarı ısı kaybı durumunu, hava kaçağı konumunu ve yalıtım katmanı kusur sorunlarını kontrol etmek için uygular. Enerji tasarruflu yenileme binaları için veri desteği sağlar.

6.İnsansız Sistem Yükleri:Bu ürün İHA cihazlarına entegre edilebilmektedir. Havadan termal araştırma, çevre izleme ve arama kurtarma görevlerini üstlenir. IP67 performansı, İHA'nın dış mekan uçuş operasyonu için garanti verir.
