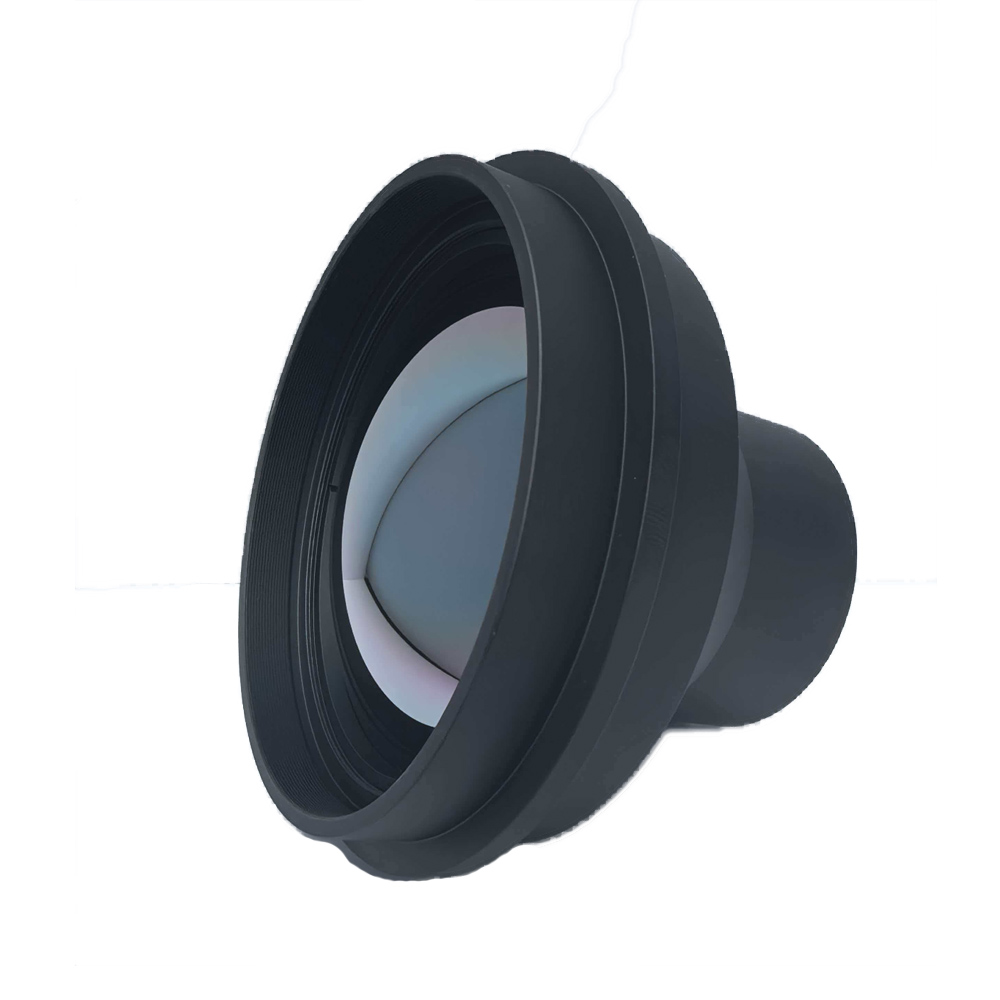

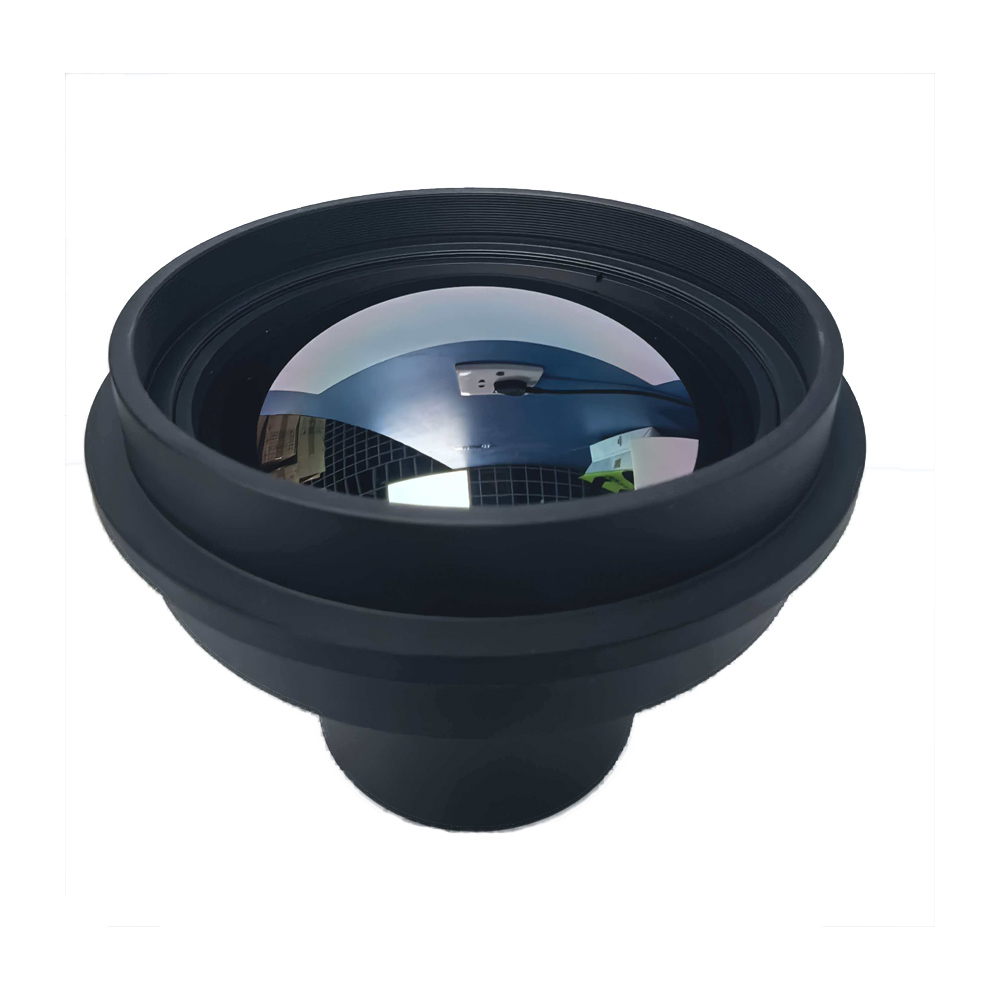

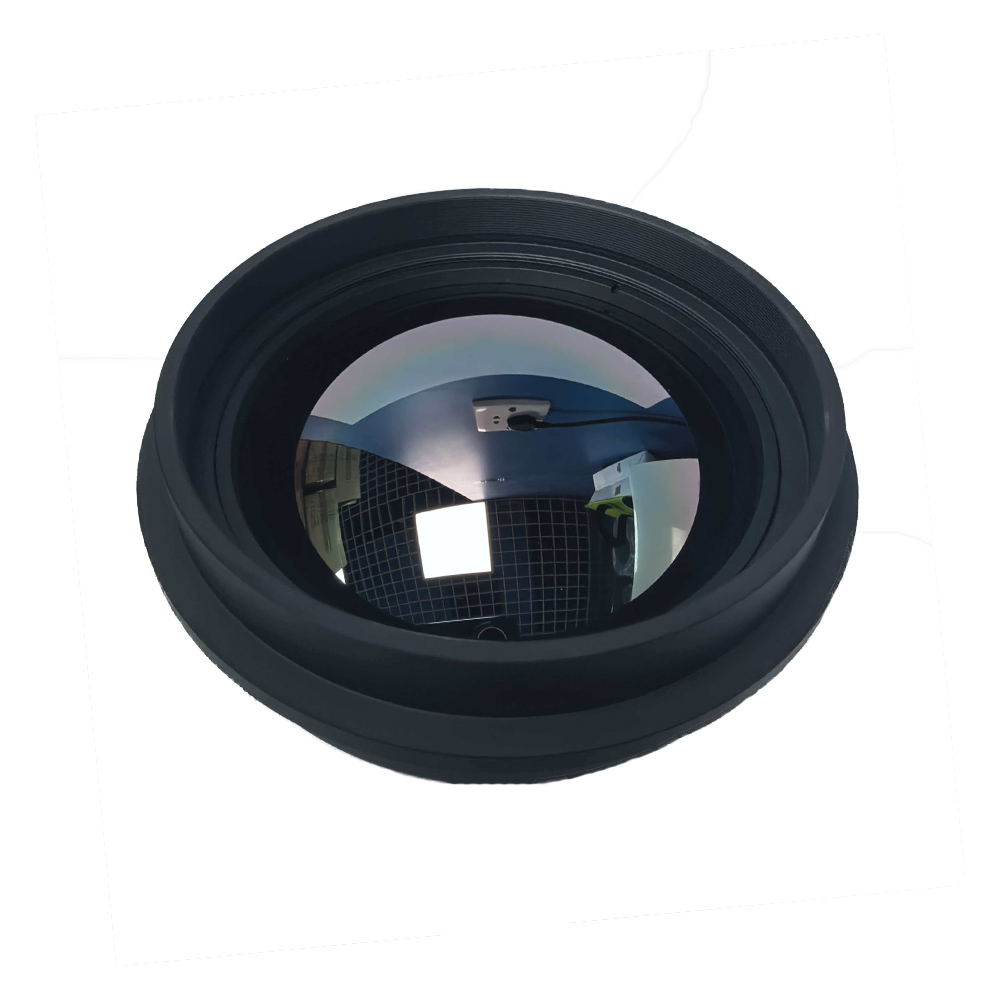

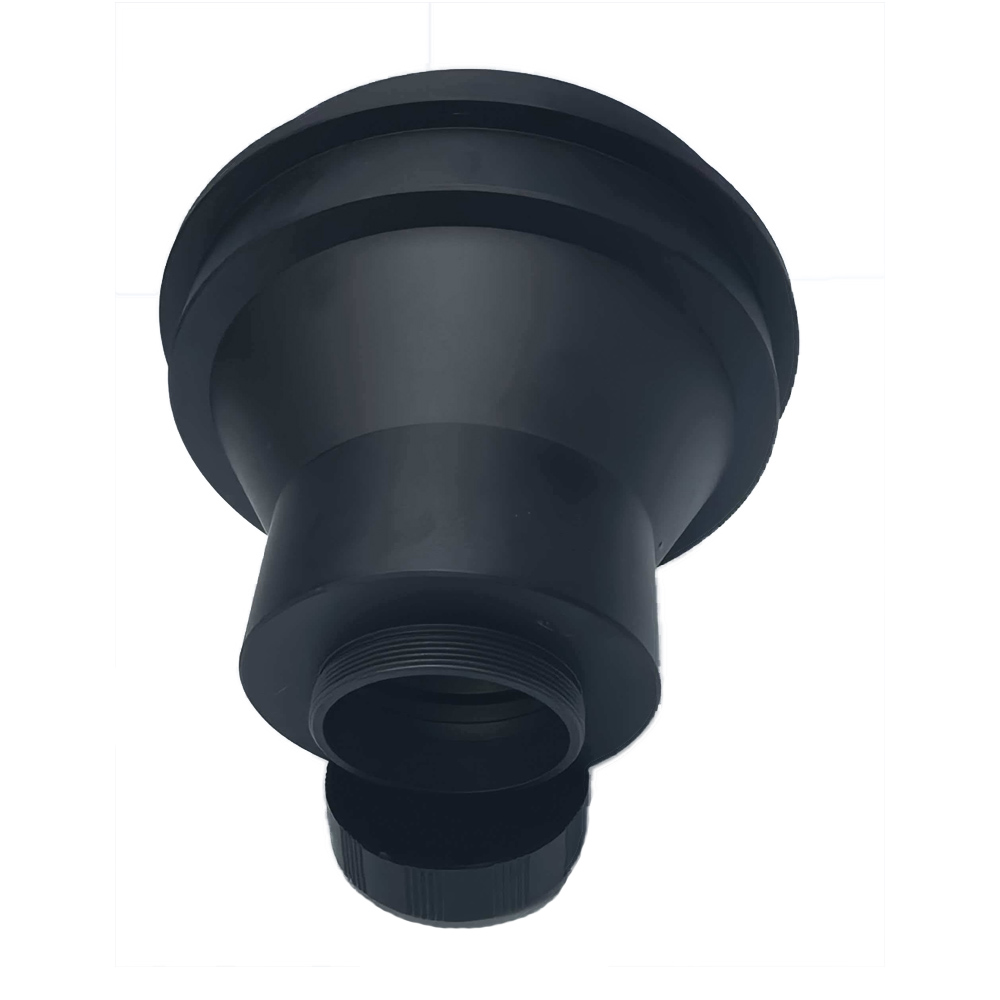

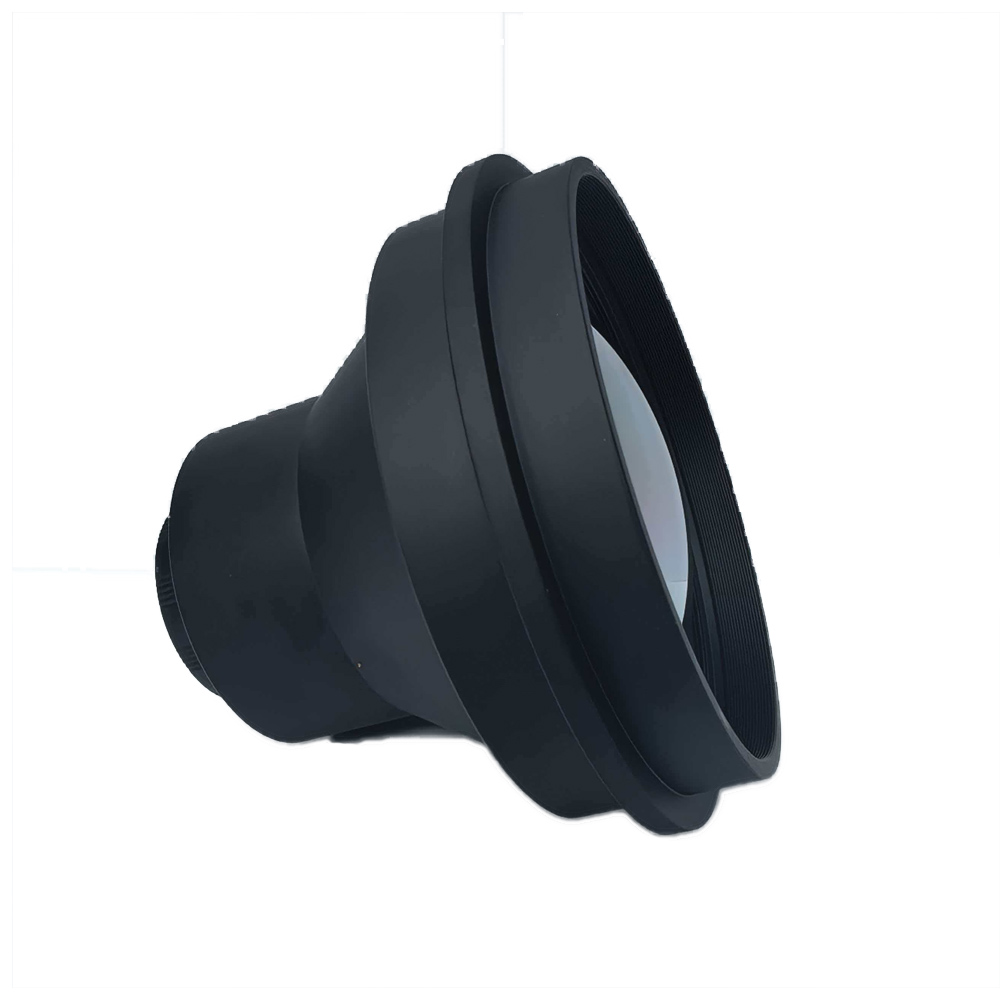

75 mm odak uzaklığına sahip Termal Görüntüleme Lensi

Ürün Kısa Açıklaması

Bu yüksek performanslı75 mm termal görüntüleme lensitarafından bağımsız olarak geliştirilmiş ve üretilmiştir.BOSHI OptikTeknoloji. Bu termal görüntüleme lensi, yüksek çözünürlüklü uzun dalga kızılötesi görüntüleme çıkışını gerçekleştirmek için 640×512 termal 17μm kızılötesi dedektörlerle eşleşecek şekilde optimize edilmiştir. Geniş diyafram açıklığı F1.0 tasarımını benimser. Bu optik atermalizasyon lensi, ek elektrikli odaklama düzenekleri olmadan sabit optik atermalizasyon etkisi sağlar ve sıfırın altında 40 dereceden 80 santigrat dereceye kadar değişen aşırı çalışma sıcaklıklarında tutarlı görüntüleme kalitesini korur. Yüksek çözünürlüklü açık optik kaplamayla donatılan lens, tam görüş alanı için eşit parlaklık dağılımı sağlamak amacıyla yüzde 88'e kadar yüksek geçirgenliğe ve yüzde 96'nın üzerinde bağıl aydınlatmaya ulaşır. Yakalanan görüntülerin geometrik sapmasını azaltmak için distorsiyon değeri yüzde 0,85'te kontrol edilir. Hızlı ve istikrarlı montaj çalışmasını desteklemek için M34 montaj standardını uygular. Ön eleman IP67 derecesi olağanüstü toza ve neme dayanıklılık performansı sunar. Net ağırlığı yaklaşık 475 gram olan bu kompakt IR lens, birden fazla kızılötesi gözlem cihazının kusursuz entegrasyonunu destekler. BOSHI Optik Teknolojisi tarafından uygulanan sıkı üretim kalite kontrolü, bu uzun dalga kızılötesi hedefi, dış mekan termal gözlem ve izleme çalışmaları için güvenilir bir optik çekirdek bileşen haline getirir.

Ürün Detaylı Açıklaması

Parametre Analizi

1. Odak Uzaklığı ve Açıklık. Bu termal görüntüleme lensi, F1.0 geniş diyafram açıklığıyla birlikte 75 mm odak uzaklığına sahiptir. Daha büyük açıklık daha fazla kızılötesi radyasyon enerjisi toplar. Düşük ışıklı çalışma koşullarında kızılötesi görüntü yakalama için sinyal-gürültü oranını etkili bir şekilde yükseltebilir.

2. Dedektör Uyumluluğu. Bu 17μm dedektör lensi, 640×512 termal soğutmasız kızılötesi dedektörle mükemmel uyum etkisi sağlar. Orta-uzun mesafe senaryolarının gözlem gereksinimlerini karşılamak için 8,3 derece yatay ve 6,6 derece dikey görüş alanı sunar.

3. Optik Yapı. IR lens, optik atermalizasyon lens tasarım şemasını benimser. Geniş sıcaklık değişiminin tetiklediği termal odaklanma olgusunu dengeler ve motor tahrikli odaklama yapısına olan gereksinimi ortadan kaldırır.

4. Optik Kaplama ve Optik İndeks. Yüksek çözünürlüklü açık optik kaplama yüzde 88 geçirgenlik sağlar. Yüzde 96'nın üzerindeki bağıl aydınlatma değeri, tüm görüntüleme alanı boyunca homojen parlaklığı garanti eder. Bozulma indeksi, görüntüleme çıktısı için gerçek sahne özelliklerini geri yüklemek amacıyla yüzde 0,85'te kalıyor.

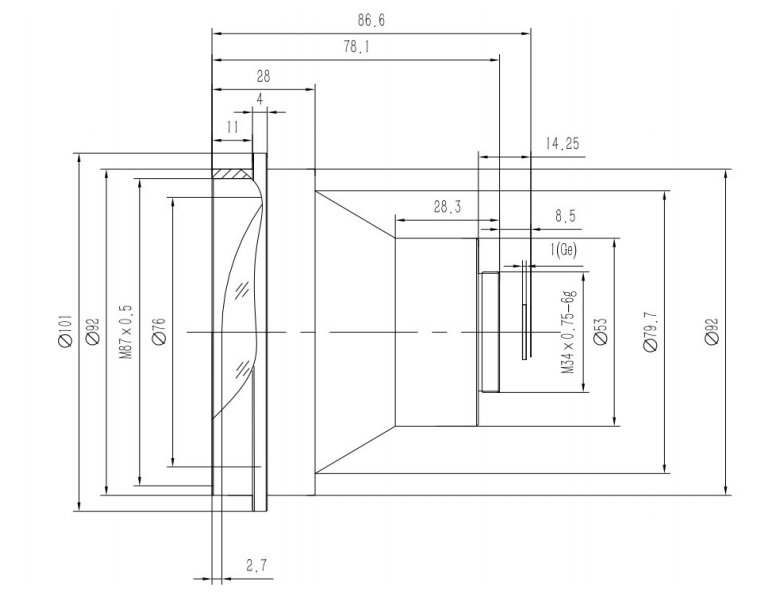

5. Mekanik ve Çevresel Özellikler. Uygun kurulum işlemi için M34 montaj spesifikasyonunu takip eder. Ön eleman IP67 giriş koruma seviyesine ulaşır. Çalışma sıcaklığı kapsamı eksi 40 santigrat derece ila artı 80 santigrat derece arasındadır. Hafif sistem entegrasyonunu kolaylaştırmak için net ağırlık 475 grama yakındır.

Performans Avantajları

1.Kararlı Atermal Görüntüleme Kapasitesi. BOSHI Optik Teknolojisi, bu uzun dalga kızılötesi hedefe pasif optik atermalizasyon teknolojisini uygular. 75 mm termal görüntüleme lensi, tam çalışma sıcaklığı kapsamında keskin odaklama durumunu korur. Elektronik odaklama parçalarının getirdiği arıza risklerini ortadan kaldırır. Ayrıca genel sistem güç tüketimini azaltır ve mekanik arıza olasılığını azaltır.

2. Mükemmel Optik Performans. Bu F1.0 termal görüntüleme lensinin yüksek geçirgenliğe sahip kaplaması, yeterli kızılötesi enerji girişi sağlar. Yüzde 96'nın üzerindeki bağıl aydınlatma, görüntüleme çerçevesi için karanlık köşe sorununu ortadan kaldırır. Ultra düşük yüzde 0,85 bozulma, hedef şeklinin bozulmasını önler. Doğru hedef ölçümü ve tanımlama çalışması için sağlam bir temel oluşturur.

3. Güçlü Çevresel Uyumluluk. IP67 ön eleman koruma derecesi, bu optik atermalizasyon lensinin çekirdek kısmını toza, yağmura ve su sıçramasına karşı korur. Sağlam mekanik yapı, IR lensin karmaşık ve zorlu dış mekan iklim koşullarıyla başa çıkabilmesini sağlar.

4. Dostu Sistem Entegrasyon Özelliği. Standartlaştırılmış M34 arayüzü hızlı mekanik montaj işlemine olanak sağlar. 475 gramlık hafiflik özelliği, araca monteli ekipmanlar, havadaki cihazlar ve taşınabilir kızılötesi aparatlar için yük basıncını azaltır.

5. Güvenilir Üretim Kalitesi. BOSHI Optik Teknolojisi optik tasarımı, lens montajını ve performans kalibrasyonunu fabrikada tamamlar. Her 17μm dedektör lensi, ürün teslimatından önce sıkı sıcaklık döngüsü testinden ve optik performans denetiminden geçecektir.

Uygulama Alanları

1. Sınır ve Çevre Güvenliği. Bu termal görüntüleme lensi, sabit termal güvenlik kameralarının içine monte edilebilir. Uzun mesafe çevre uyarı işlevini destekler. 640×512 termal eşleştirme lensi, gece ve gündüz, zifiri karanlık ortamlarda bile davetsiz misafirleri tespit eder.

2. Araç Üzerindeki Termal Gözlem. Bu F1.0 optik atermalizasyon lensi, araca monteli kızılötesi izleme sistemi için temel bileşen görevi görür. Sisli havalarda, gece saatlerinde ve diğer zayıf görüş koşullarında yol tehlikelerini tespit etme görevini yerine getirir.

3. İnsansız Sistem Yükü. İHA kızılötesi podunun temel optik birimi olan bu 75 mm uzun dalga kızılötesi hedefi, orta mesafeli devriye görevi gerçekleştirir. Orman yangını erken uyarı misyonunu ve yaban hayatı izleme işini destekler.

4. Endüstriyel Sıcaklık Denetimi. 640×512 termal kızılötesi dedektörle birlikte çalışan bu IP67 dereceli IR lens, elektrikli ekipmanlar için sıcaklık taramasını destekler. Ayrıca ağır sanayi uygulama senaryoları için fırın çalışma koşullarını da izler.

5. Taşınabilir Termal Gözlem Cihazları. Bu 17μm dedektör lensi, elde taşınan termal monokülere entegre edilebilir. Arama ve kurtarma operasyonlarının yanı sıra karmaşık hava koşullarında dış mekan saha görevlerinde güvenilir optik performans sunar.
