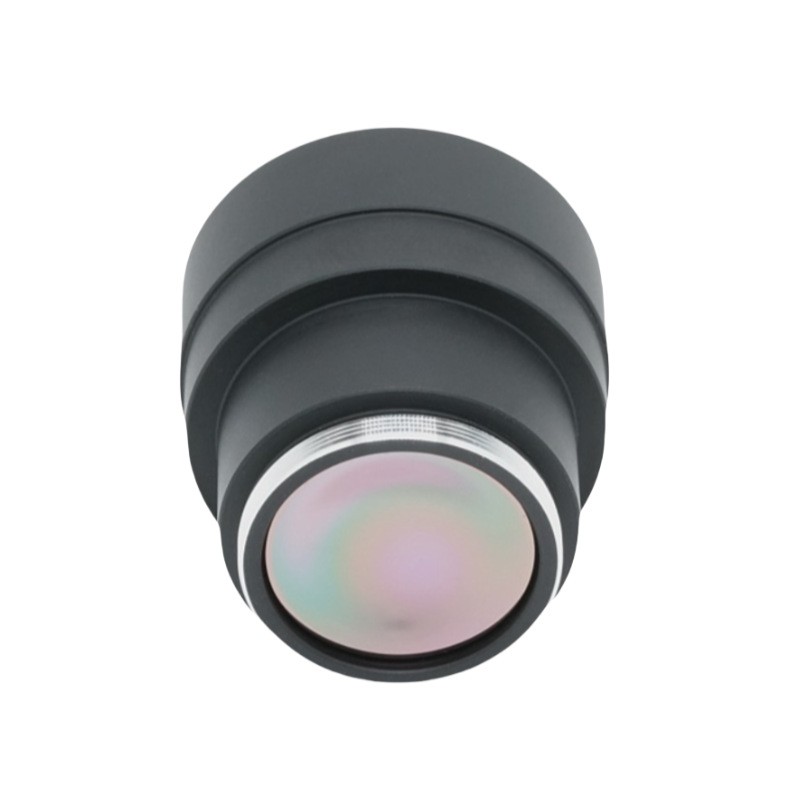

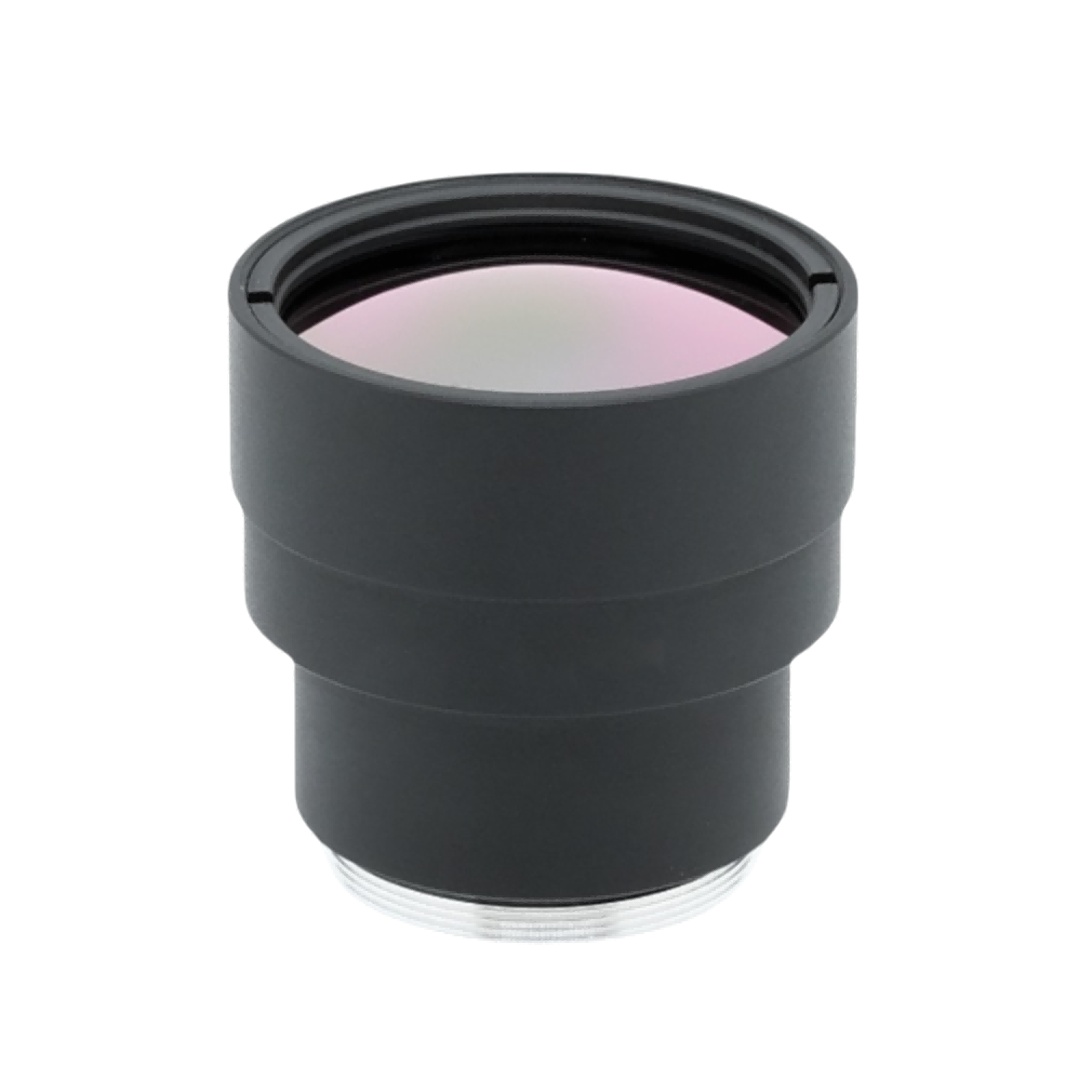

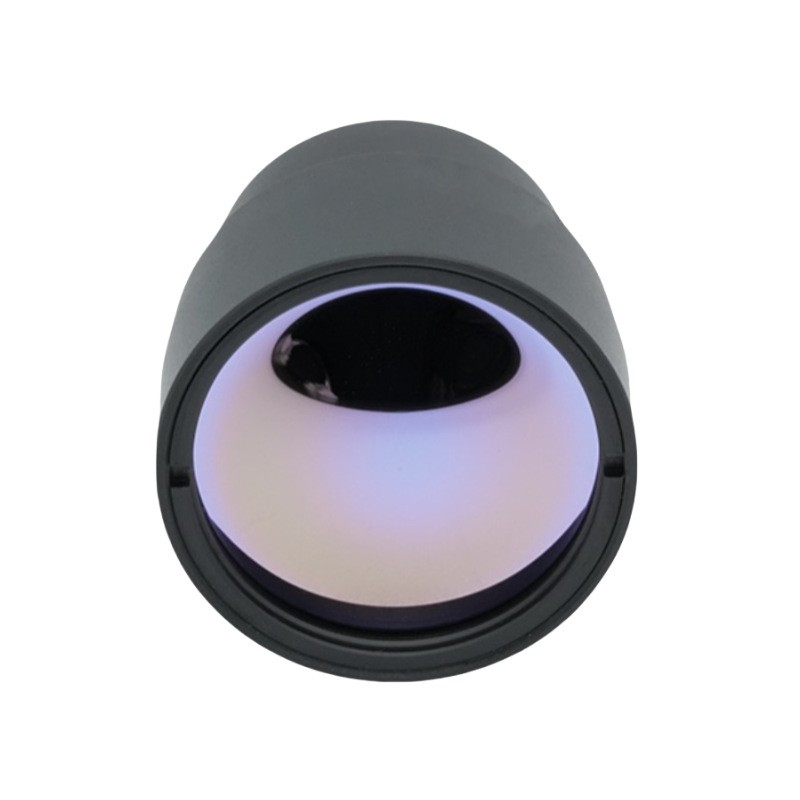

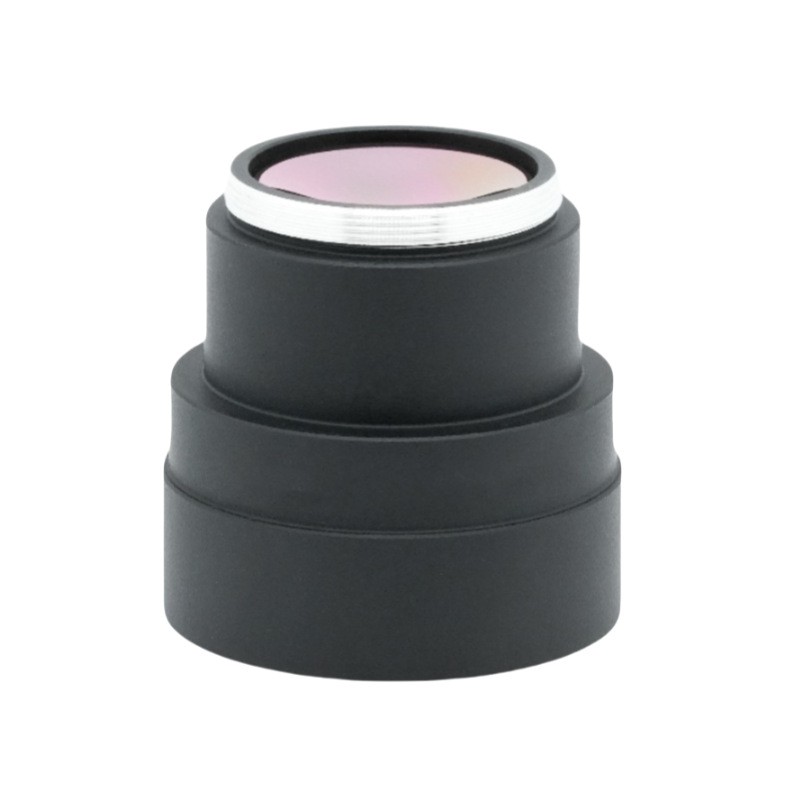

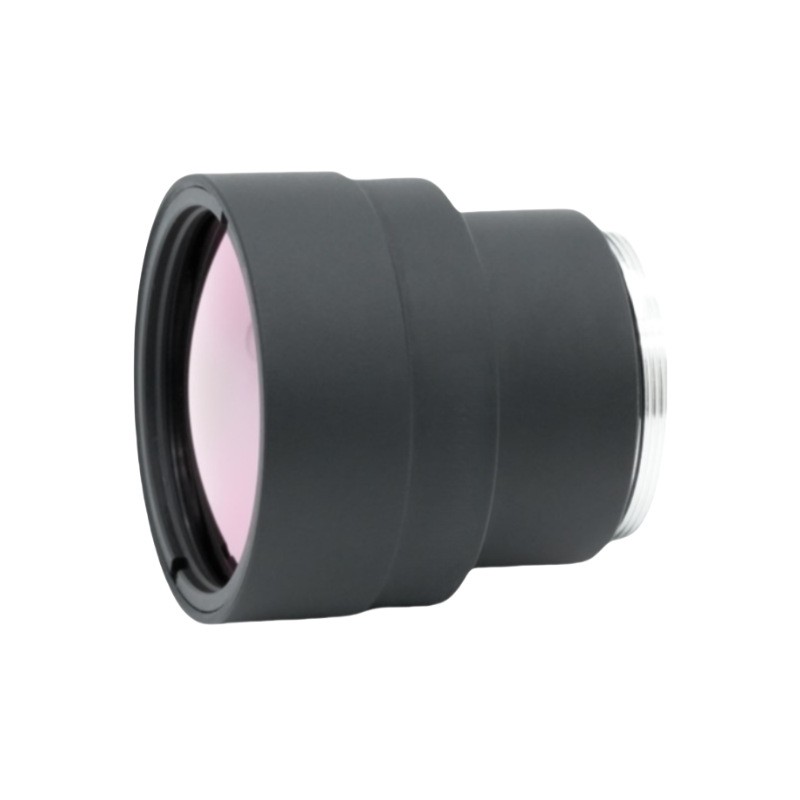

25 mm odak uzaklığına sahip Termal Görüntüleme Lensi

Ürün Özeti

Bu F1.0 25 mm uzun dalga kızılötesi lens, bağımsız olarak araştırılmış ve üretilmiştir.BOSHI OptikTeknoloji. 8‑12μm dalga boyu bandında çalışan yüksek performanslı bir Termal Görüntüleme Lensi olan bu Uzun Dalga Kızılötesi Lens, 640×512, 12μm Lensli termal dedektörler için optimize edilmiştir. F1.0 geniş açıklık yapısına sahip Kızılötesi Lens, düşük görünürlük ve düşük sıcaklık izleme çalışma senaryolarıyla başa çıkmak için üstün ışık toplama performansı sunar. M22×0,5 Lens montaj yapısı, uyumlu termal kamera ekipmanına basit kurulumu destekler. Ön uç lens bileşeni, istikrarlı dış mekan çalışma performansı sunmak için IP67 koruma sınıfına ulaşır. Bu 25 mm Termal Kamera Lensi yüzde 86'nın üzerinde geçirgenlik ve yüzde 97'nin üzerinde bağıl aydınlatma sağlarken distorsiyonu yüzde 2'nin altında tutar. Odak ayar aralığı 2 metreden sonsuza kadardır ve -40°C ile +80°C arasındaki sıcaklık ortamında kararlı çalışma gerçekleştirilebilir. BOSHI Optik Teknolojisi, endüstriyel ve güvenlik gözetimi termal görüntüleme cihazlarına yönelik istikrarlı görüntüleme çıktısını sürdürmek amacıyla her bitmiş ürün için hassas kalibrasyon uygular.

Detaylı Ürün Açıklaması

1. Parametre

Bu ürünün optik parametreleri, BOSHI Optik Teknolojisi tarafından tamamlanan profesyonel ayarlamayı benimser. Odak uzaklığı 25 mm'ye ulaşır ve F değeri F1.0'a ayarlanır. Çalışma dalga boyu, standart Uzun Dalga Kızılötesi Lens ürününe ait olan 8‑12μm uzun dalga kızılötesi bandına düşer. Bu Kızılötesi Lens, 640×512, 12μm Lens termal dedektörleriyle mükemmel uyumluluk sağlar ve ana soğutmasız kızılötesi sensör modüllerine uyum sağlar. Çapraz görüş alanı 22,5 dereceye, yatay görüş alanı 17,7 dereceye, dikey görüş alanı ise 14,1 dereceye ulaşıyor. Bu tür parametre konfigürasyonu, orta mesafeli izleme görevleri için olağanüstü gözlem kapasitesi sağlar.

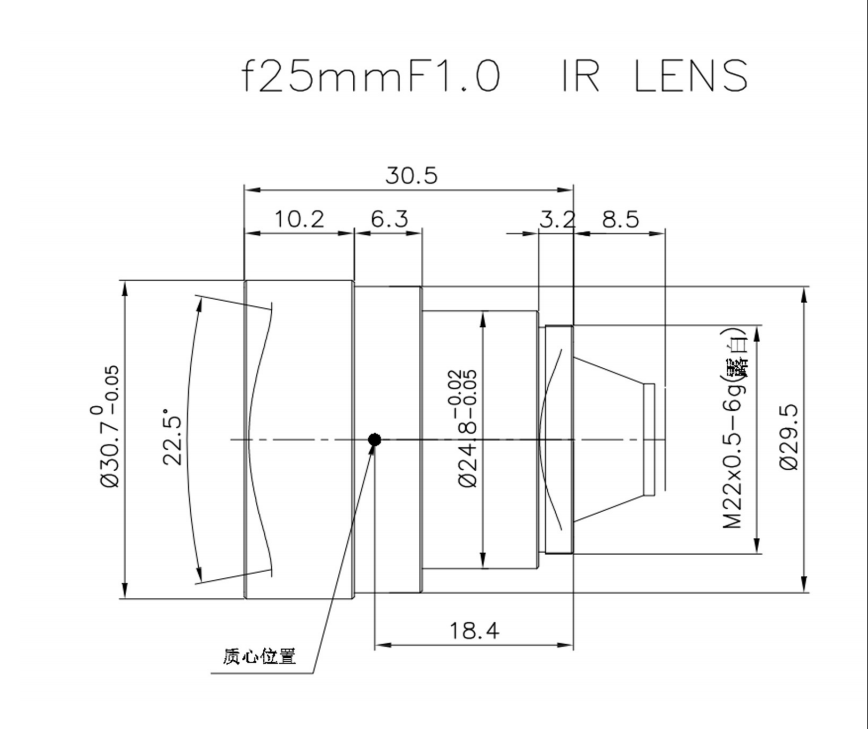

Mekanik ve çevresel parametreler BOSHI Optik Teknolojisinin standartlaştırılmış tasarımından gelir. M22×0,5 Lens montaj arayüzü, ekipman üreticilerinin ürün montajını ve ekipman entegrasyonunu tamamlamasını kolaylaştırır. Odak ayarlama kapsamı 2 metreden sonsuza kadar uzanarak kısa mesafeli denetim taleplerinin yanı sıra uzun mesafeli izleme gereksinimlerini de karşılayabilir. Çalışma sıcaklığı aralığı ‑40°C ile +80°C arasındadır, dolayısıylaTermal Görüntüleme LensiAşırı iklim ortamında istikrarlı iş çıktısını koruyabilir. Ön lens ünitesi, dış mekanda karmaşık durum dağıtımını desteklemek için IP67 koruma derecesine ulaşır.

Görüntüleme kalitesi parametreleri, gelişmiş yansıma önleyici kaplama işlemine dayanır. Açıkta kalan optik yüzeyler AR kaplama işlemine tabi tutulur. Gerçek geçirgenlik yüzde 86'nın üzerinde kalıyor. Bağıl aydınlatma yüzde 97'nin üzerinde kalıyor. Distorsiyon değeri yüzde 2'nin altında kontrol edilir. Bu Termal Kamera Lensinin her indeksi, ürün teslimatından önce sıkı bir denetime tabi tutulur.

2. Performans Avantajları

Geniş F1.0 diyafram açıklığı: BOSHI Optik Teknolojisi, bu 25 mm Kızılötesi Lenste ultra geniş diyafram açıklığı tasarımı uygular. Yapısal özellik, kızılötesi foton sinyallerinin alınma verimliliğini açıkça artırır. Termal Görüntüleme Lensi, zayıf termal radyasyona sahip ortamlarda çalışırken, daha küçük açıklık değerine sahip ürünlerle karşılaştırıldığında çok daha net termal görüntüleme resmi üretebilir.

Mükemmel optik tekdüzelik: Yüzde 97'nin üzerindeki bağıl aydınlatma indeksi, resmin kenar alanındaki karanlık köşe olgusunu etkili bir şekilde kısıtlar. Yüzde 2'nin altındaki bozulma indeksi, termal görüntüleme resminin geometrik orijinalliğini garanti eder. Bu performans özelliği, ölçüm odaklı termal sistem uygulama senaryoları için güvenilir teknik destek sağlar.

Sağlam çevresel uyumluluk: Ön lensin IP67 koruma sınıfı, dış mekan uygulamaları için toz önleme ve kısa süreli su geçirmezlik kapasitesi sağlar. BOSHI Optik Teknolojisinin optimize edilmiş optik yapısı, ciddi sıcaklık dalgalanmalarının neden olduğu odak ofseti olgusunu etkili bir şekilde kısıtlar. Uzun Dalga Kızılötesi Lens, keskin sıcaklık değişim koşulları altında tutarlı görüntüleme efektini koruyabilir.

Yüksek geçirgenliğe sahip AR kaplama: Bu 25 mm F1.0 Termal Kamera Lensinin kaplama katmanı, kızılötesi ışığın yüzey yansıma kaybını azaltır. Kızılötesi enerjinin kullanım verimliliğini artırır ve tüm termal kamera sisteminin sinyal-gürültü oranını yükseltir. 12μm Lens uyumlu optik yapı, sensörün performans potansiyeline tam anlamıyla yer verir.

Olgun standartlaştırılmış arayüz: M22×0,5 Lens montaj modu, uygun ürün değişimini destekler. BOSHI Optical Technology'nin ekipman işbirliği ortakları, bu standartlaştırılmış arayüzle büyük hacimli montaj işlerini verimli bir şekilde gerçekleştirebilir.

3.Uygulama Alanları

Dış mekan çevre güvenlik gözetimi: BuTermal Görüntüleme Lensisınır savunma sahası izleme çalışmalarını destekler. Ayrıca fabrika alanları ve kampüs bölgeleri için çevre termal izleme görevlerini de üstlenebilir. 25 mm Kızılötesi Lens, gece gündüz yardımcı görünür ışık kaynağı olmadan izinsiz giriş tespit çalışmasını tamamlar. IP67 sınıfı yapısal performans, Uzun Dalga Kızılötesi Lensin açık havada uzun süre istikrarlı çalışmasını garanti eder.

Endüstriyel kestirimci bakım: Bu Termal Kamera Lensi, termal inceleme kamerası cihazlarına monte edilebilir. Operatörler, güç ekipmanlarının, mekanik yatak bileşenlerinin ve elektrik kabini tesislerinin aşırı ısınma arızası risklerini keşfetmek için 12μm Lens uyumlu optik performansı kullanır. 640×512 dedektör eşleştirme kapasitesi, ekipman arıza teşhisi için zengin resim ayrıntısı sağlar.

Trafik ve ulaşım izleme: Ürün, karayolu trafiği kızılötesi algılama çalışmaları için uygulanabilir. Araç ısısı özelliği yakalama ve anormal sıcaklık alarmı tetikleme işlevini tamamlar. Bu 25 mm lensin orta mesafeli görüş alanı özelliği, yol kenarındaki gerçek zamanlı izleme taleplerine uygundur.

İnsansız sistem yükleri: F1.0 Termal Görüntüleme Lensinin kompakt hacim özelliği, onu yerdeki robot ekipmanı ve küçük insansız hava aracı yüklemesi için uygun kılar. Sisli havalarda, gece ortamlarında veya dumanla dolu ortamlarda Kızılötesi Lens, arama ve kurtarma görevinin yürütülmesini destekler.

Yangın önleme ve erken uyarı: Uzun Dalga Kızılötesi Lens, orman yangını izleme görevini üstlenir. Aynı zamanda depo içi sıcaklık erken uyarı fonksiyonunu da gerçekleştirir. 25 mm odak uzaklığı yapılandırması, kullanıcıların orta mesafeli anormal ısı kaynağı bilgilerini zamanında yakalamasına yardımcı olur.
