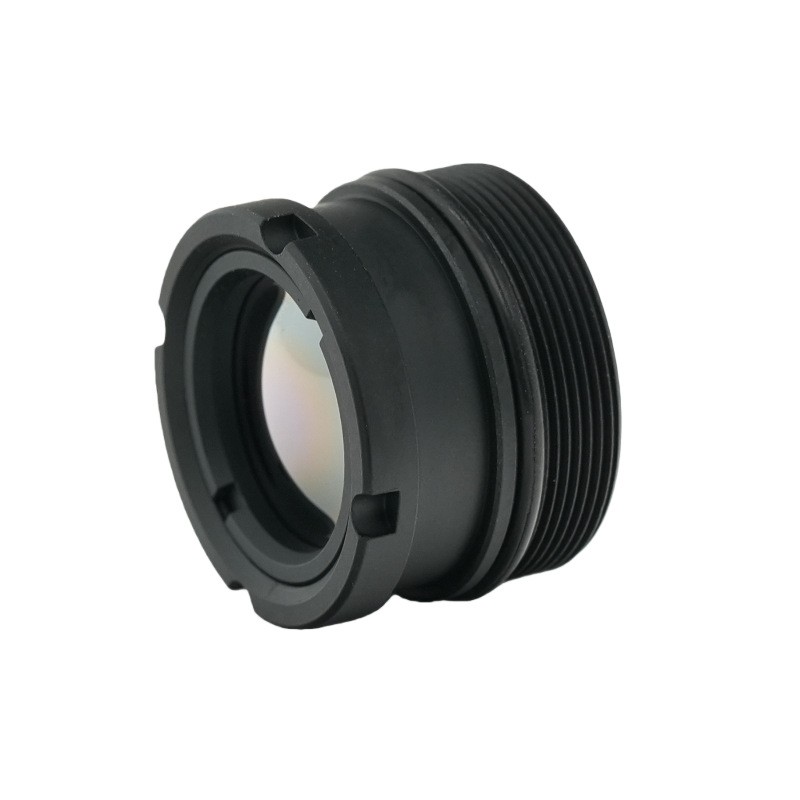

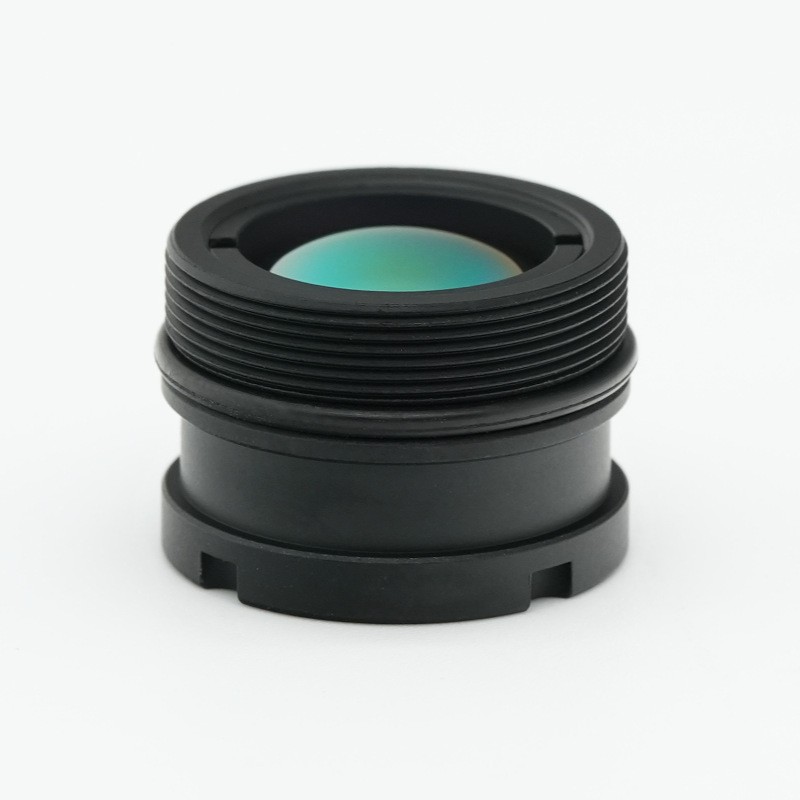

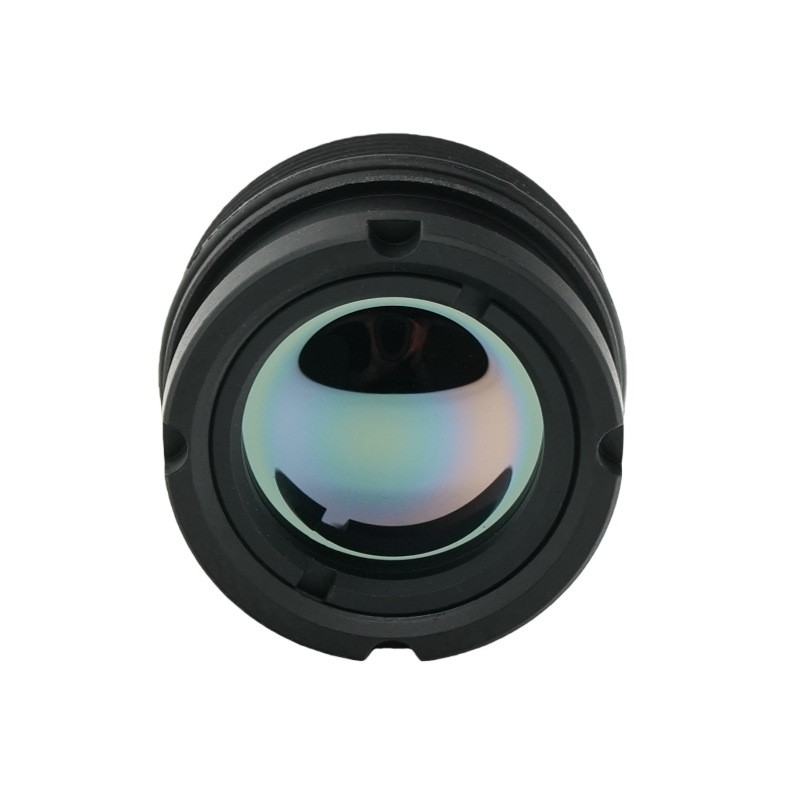

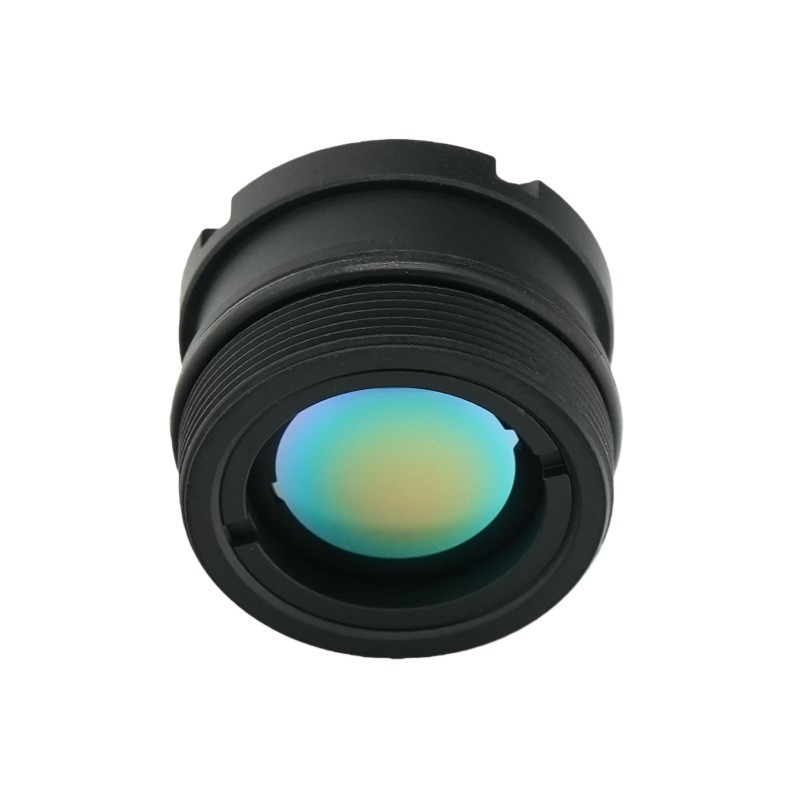

9,1 mm odak uzaklığına sahip Termal Görüntüleme Lensi

Ürün Özeti

BOSHI Optik Teknolojisi tarafından üretilen bu birinci sınıf uzun dalga kızılötesi lens, üst düzey soğutmasız termal lens çözümü olarak olağanüstü görüntüleme performansı sunar. Butermal görüntüleme lensiultra geniş F1.0 diyafram açıklığıyla birlikte 9,1 mm odak uzaklığına sahiptir ve 12μm piksel aralığına sahip 640×512 dedektörle iyi eşleşir. Ön optik eleman için HD kaplama ve IP67 korumasıyla donatılan bu cihaz, 8‑12μm çalışma dalga bandında yüksek geçirgenliğe ulaşır. Kompakt M17×0,5 yuvası, 3 metreden sonsuza kadar odaklama aralığını destekler. ‑40°C ila +80°C sıcaklık aralığında sabit optik çıkışı korur ve kontrollü distorsiyonun yanı sıra yüksek bağıl aydınlatma sağlar. Her türlü hava koşulunda saha kurulumuna uygundur ve endüstriyel izlemenin yanı sıra güvenlik inceleme senaryolarını kapsayan kompakt taşınabilir termal kamera cihazları için ideal optik çekirdek görevi görür.

Detaylı Ürün Açıklaması

Parametre

1.Optik performans parametreleri. Bu uzun dalga kızılötesi lens, 9,1 mm odak uzaklığına ve F1,0 F numarasına sahiptir. Çalışma dalga boyu standart uzun dalga kızılötesi 8‑12μm dalga bandı dahilindedir. Çapraz görüş alanı 62,4 dereceye, yatay görüş alanı 48,1 dereceye, dikey görüş alanı ise 38,5 dereceye ulaşıyor. Bu tür görüş alanı konfigürasyonu, bu termal görüntüleme lensine güçlü geniş alan gözlem kapasitesi sağlar. Geniş açıklık tasarımı, karmaşık ortam koşullarında yeterli kızılötesi radyasyonun toplanmasına yardımcı olur.

2.Dedektör eşleştirme parametreleri. BOSHI Optik Teknolojisi, bu soğutmasız termal lensi 12μm piksel aralıklı 640×512 dedektör için optimize eder. Optik yapı, piyasadaki ana akım kompakt termal sensör modülleriyle eşleşir. Optik ayak izi, dedektör çözünürlük performansına tam anlamıyla yer verecek ve uyumsuzluğun neden olduğu görüntü ayrıntılarını veya çözünürlük israfını önleyecek şekilde dedektör hedef yüzeyi ile hizalanır.

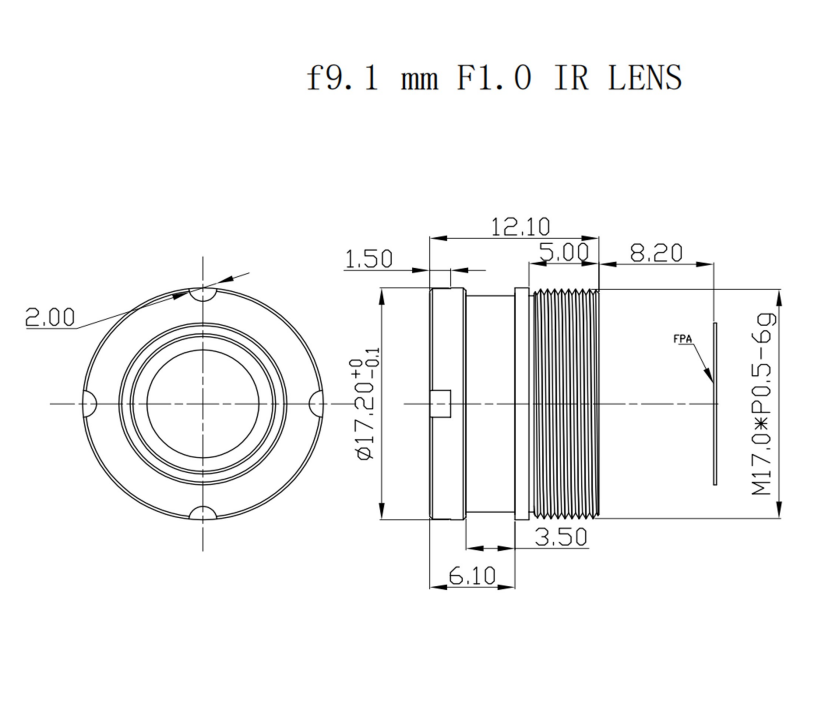

3.Mekanik ve çevresel parametreler. Ürün, uygun mekanik montajı gerçekleştirmek için M17 × 0,5 dişli montajı uygular. Odak aralığı 3 metreden sonsuza kadar alanı kapsar ve hem yakın hem de uzak mesafeli hedeflerin tespit gereksinimlerini karşılar. Çeşitli zorlu iklim koşullarına uyum sağlamak için çalışma sıcaklığı -40°C ile +80°C arasında değişir. Ön optik eleman, dış ortamdan toz ve su girişine karşı koymak için IP67 giriş koruma derecesine ulaşır.

4.Optik kalite ölçümleri. Bunun optik geçirgenliğitermal görüntüleme lensiyüzde 90'ın altına düşmez. Bağıl aydınlatma yüzde 84'ün üzerinde kalıyor ve distorsiyon değeri negatif yüzde 10'un altında kalıyor. Açıkta kalan optik yüzeyler HD kaplama ile işlenir. Yüksek geçirgenlik kızılötesi sinyal kaybını azaltır. İyi bağıl aydınlatma, tam çerçeve görüntü için eşit parlaklık dağılımını garanti eder. Kontrollü distorsiyon, geniş açılı görüş alanındaki görüntü deformasyonunu bastırır.

Performans Avantajları

1.Ultra geniş F1.0 diyafram açıklığı avantajı. Bu uzun dalga kızılötesi merceğin F1.0 geniş diyaframı daha fazla kızılötesi radyasyon enerjisi toplar. Düşük sıcaklıkta ve düşük parlaklıkta çalışma ortamlarında görüntüleme hassasiyeti kayda değer bir iyileşme elde eder ve etkili algılama mesafesi daha da artar. BOSHI Optik Teknolojisi, ışık alım kapasitesini ve sapma kontrol performansını dengelemek amacıyla açıklık yapısı için tekrarlanan optik simülasyon gerçekleştirir.

2.Yüksek geçirgenlik ve HD kaplama avantajı. Açıkta kalan yüzeylere uygulanan HD kaplama, bu soğutmasız termal lens için yüzde 90'ın üzerinde optik geçirgenlik sağlar. Kaplama tabakası yüzey yansıma etkisini etkili bir şekilde engeller. Görüntü kontrastı artırılır ve hayalet görüntü paraziti azalır. İletim işlemi sırasında daha az kızılötesi enerji kaybolur ve dedektöre giren geçerli kızılötesi sinyal artar.

3. Mükemmel kenar aydınlatma avantajı. Yüzde 84'ün üzerindeki bağıl aydınlatma, parlaklık performansının görüntü çerçevesinin tamamında bile olmasını sağlar. Birçok geniş açılı termal görüntüleme lensi ürünü, çerçeve kenarlarında bariz karanlık köşe fenomenine maruz kalır. Bu termal görüntüleme lensi, optik düzen optimizasyonu yoluyla bu tür kusurların üstesinden gelir ve marjinal gözlem alanı için net ayrıntıları garanti eder.

4.IP67 ön uç su geçirmez yapısal avantaj. Ön optik eleman IP67 koruma standardına ulaşır. Toz ve su sıçramaları iç optik bileşenleri etkilemez. Kullanıcılar bu lensi, ekstra koruyucu muhafazalar yapılandırmaya gerek kalmadan her türlü hava koşulunda dış mekanda kullanmak üzere kullanabilirler. Yapısal tasarım, terminal termal kamera ekipmanı için sistem entegrasyon maliyetini azaltır.

5. Geniş sıcaklık adaptasyonu avantajı. Bu uzun dalga kızılötesi lens, -40°C'den +80°C'ye kadar istikrarlı görüntüleme performansını korur. Ürün, etkili termal odaklanmayı önleme mekanizması sunar. Ortam sıcaklığı büyük ölçüde değiştiğinde, termal odaklanmanın kapsamı düşük bir seviyede kalır. Bu soğutmasız termal lensle donatılmış cihazlarda artık sık sık manuel yeniden odaklama işlemi gerekmiyor.

6.Kompakt M17×0,5 montaj arayüzü avantajı. M17×0,5 dişli montaj küçük montaj alanına sahiptir. Minyatür termal kameralar, drone faydalı yük ekipmanları ve el tipi termal cihazların entegrasyon çalışmalarında büyük kolaylık sağlıyor. Optik performans korunurken terminal ürün hacmi ve ağırlığı iyi bir şekilde kontrol edilebilir.

Uygulama Alanı

1. Güvenlik ve çevre gözetim senaryoları. Bu termal görüntüleme lensi, dış mekan sınır savunma çalışmalarına, fabrika çevre izlemesine ve gözetimsiz saha erken uyarı görevlerine uygundur. Tamamen karanlık koşullar altında davetsiz misafir hedeflerini tespit edebilir.BOSHI OptikTeknoloji, güvenlik odaklı mercek geliştirme için zengin proje deneyimi biriktirir. Bu uzun dalga kızılötesi lens, birçok çevre erken uyarı termal kamera ürünü için temel optik bileşen görevi görür.

2. Endüstriyel kestirimci bakım senaryoları. Bu soğutmasız termal lensle donatılan termal kamera ekipmanı, elektrikli ekipmanlara yönelik termal inceleme çalışmalarını, boru hattı sıcaklık izleme çalışmalarını ve mekanik aşırı ısınma arıza teşhis çalışmalarını tamamlar. Personel, kestirimci bakımı gerçekleştirmek ve beklenmeyen kapanma kaybını azaltmak için bu termal görüntüleme merceğinin yakaladığı sıcaklık dağılımı verileri aracılığıyla gizli ekipman riskini önceden tespit edebilir.

3. İnsansız hava aracı faydalı yük senaryoları. Bu uzun dalga kızılötesi lens, havadan termal araştırma, orman yangınını önleme ve arama kurtarma görevlerinde kullanılır. Kompakt M17×0,5 yuvası, lensin drone yükünün sınırlı kurulum alanına uyum sağlamasına yardımcı olur. IP67 koruması, dış hava çalışma ortamında kararlı çalışmayı sağlar. Geniş görüş alanı özelliği geniş aralıklı yer alanı taramasını destekler.

4. Elde taşınan termal görüntüleme cihazı senaryoları. Bu termal görüntüleme lensi, taşınabilir yangınla mücadele termal kameralarına, acil kurtarma ekipmanına ve bina enerji kaybı tespit cihazlarına uygulanabilir. Elde taşınan cihazlar, bileşen hacmi ve ağırlığı konusunda katı gereklilikler ortaya koymaktadır. Kompakt yapılı soğutmasız termal lens, elde taşınır ürün tasarımı fikrine uygundur ve saha operatörleri için güvenilir termal görüntüleme çıkışı sunar.

5. Araca monteli termal görüş senaryoları. Bu uzun dalga kızılötesi lens, otomotiv gece görüş fonksiyonunu ve arazi sürüşü yardımcı görüntülemesini destekler. Tamamen karanlık sürüş koşullarında geçerli görüntüleme çıkışı sağlar ve sürücülerin gece sürüşü sırasında yoldaki engelleri ve potansiyel tehlikeleri belirlemelerine yardımcı olur. IP67 sınıfı, araç çalışırken karmaşık hava koşullarıyla baş edebilir.

6. Yaban hayatı gözlemi ve çevresel izleme senaryoları. Bu termal görüntüleme lensi, hayvan popülasyonunun izlenmesini, orman yangını erken uyarısını ve dış mekan ekolojik araştırma çalışmalarını destekler. Ekstra ışık kaynağı olmadan yaban hayatı hedeflerinin termal radyasyon sinyalini yakalar. Lens, IP67 koruması ve geniş sıcaklık uyumluluğu desteğiyle açık vahşi ortamda istikrarlı bir şekilde çalışır.
