Sistem Uyumluluğu Neden Bireysel Spesifikasyonlardan Daha Önemlidir?
Bir kamera projesi kağıt üzerinde mükemmel görünebilir.
Sensör gerekli çözünürlüğe sahiptir. Lens belirtilen odak uzaklığına sahiptir. Montaj dişi uyuyor. Bütçe onaylandı.
Ancak ilk örnek hayal kırıklığı yaratan görüntüler ortaya çıkarıyor.
Köşeler bulanık. Görüntü beklenenden daha koyu. Kamera sıcaklığı yükseldiğinde odak değişir. Veya lens, sahnenin mühendislik ekibinin beklediğinden farklı bir alanını yakalıyor.
Bu sorunlar mutlaka merceğin arızalı olduğu anlamına gelmez. Bazen sorun, merceğin komple bir görüntüleme sisteminin parçası olarak değerlendirilmek yerine ayrı bir bileşen olarak seçilmesidir.
Kamera üreticileri ve ürün geliştiricileri için bu ayrım önemlidir. İyi bir lens spesifikasyonu, iyi uyumlu bir kamera sistemi ile aynı şey değildir.
1. Megapiksel Derecelendirmesini Eşleştirmek Neden Yeterli Değil?
Lens seçimine yönelik yaygın yaklaşımlardan biri, lensin reklamı yapılan megapiksel derecesini kamera sensörüyle eşleştirmektir.
Yararlı bir başlangıç filtresidir ancak beklenen görüntü kalitesini garanti etmez.
Gerçek sonuç, piksel boyutu, optik çözünürlük, kontrast, görüntü alanı konumu, sensör özellikleri ve görüntü işleme gibi çeşitli faktörlere bağlıdır.
Yüksek çözünürlüklü sensör kullanan bir kamera düşünün. Görüntünün merkezi keskin görünebilirken, köşelere yakın yerlerdeki ince ayrıntılar daha yumuşak görünebilir. Tek bir megapiksel etiketi bu farkı tam olarak açıklayamaz.
Bu nedenle mühendisler sıklıkla bir görüntüleme sisteminin farklı uzaysal frekanslarda kontrastı ne kadar iyi ürettiğini tanımlayan modülasyon transfer fonksiyonunu (MTF) değerlendirirler.
Pratik soru, bir merceğin belirli bir megapiksel sayısını destekleyip desteklemediği değildir. Uygulama için önemli olan, merceğin görüntü alanı boyunca gerekli ayrıntıyı sağlayıp sağlayamayacağıdır.
Bir güvenlik kamerası için köşe performansı, geniş bir sahnedeki ayrıntıları tanıma yeteneğini etkileyebilir. Bir inceleme kamerası için belirli bir ölçüm bölgesindeki görüntü kalitesi daha önemli olabilir.
Doğru değerlendirme kriterleri kameranın gerçekte ne yapması gerektiğine bağlıdır.
2. Görüş Alanı Odak Uzaklığından Daha Fazlasına Bağlıdır
2,8 mm'lik bir lens genellikle geniş açılı görüntülemeyle ilişkilendirilirken, daha uzun bir odak uzaklığı genellikle benzer koşullar altında daha dar bir görüş alanı yakalar.
Ancak odak uzaklığı tek başına nihai görüş alanını belirlemez.
Sensör boyutları da önemlidir. Kameranın hedefe göre fiziksel düzeni de öyle.
Aynı odak uzaklığına sahip lensleri kullanan iki kamera modülünü hayal edin. Sensörlerinin farklı aktif boyutları varsa, mutlaka aynı yatay veya dikey sahne alanını yakalayamayacaklardır.
Çalışma mesafesi başka bir pratik hususu daha beraberinde getirir. Belirli bir mesafede istenilen alanı kaplayan bir lens, kamera başka bir yere kurulduğunda çok fazla veya çok az çekim yapabilir.
Bir lensi sonlandırmadan önce üç şeyi onaylayın:
Sensörün aktif görüntüleme boyutları
Gerekli yatay ve dikey görüş alanı
Kamera ile hedef arasındaki çalışma mesafesi
Mümkünse, amaçlanan kurulumun bir taslağını veya kameranın konumunu gösteren bir fotoğrafı sağlayın.
Bu ayrıntılar, optik ekibin yalnızca nominal bir spesifikasyona güvenmek yerine önerilen odak uzaklığının uygun olup olmadığını değerlendirmesine yardımcı olur.

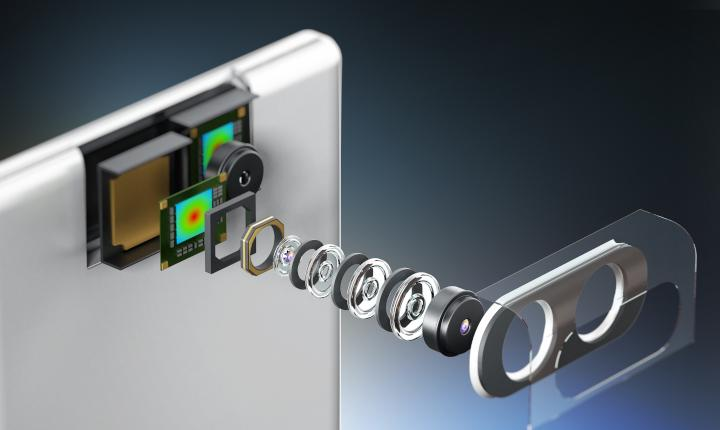

3. Mekanik Uyum Optik Performansı Etkileyebilir
Bir lens doğru dişe sahip olmasına rağmen yine de belirli bir kamera modülü için uygun olmayabilir.
Mekanik uyumluluk, parçaların birbirine vidalanıp vidalanamayacağından daha fazlasını içerir.
Mevcut alan, lens-sensör mesafesi, montaj toleransları, muhafaza tasarımı ve odak ayarlama yönteminin tümü son montajı etkileyebilir.
Örneğin kompakt bir ürün, toplam hat uzunluğuna (TTL) sıkı bir sınır getirebilir. Optik gereksinimleri karşılayan ancak mevcut alanı aşan bir lens pratik bir çözüm değildir.
Benzer şekilde, mahfaza veya montaj yapısındaki bir değişiklik merceğin sensöre göre konumunu değiştirebilir.
Özel bir proje için, optik tasarım tamamlanmadan mekanik çizimin paylaşılmasında fayda vardır.
Önemli ayrıntılar arasında montaj tipi, maksimum lens boyutları, sensör konumu, mevcut ayar aralığı ve muhafazanın getirdiği kısıtlamalar yer alır.
Bu özellikle kompakt güvenlik kameraları, otomotiv görüntüleme modülleri, gömülü görüş cihazları ve tıbbi endoskop sistemleri için geçerlidir.
Optik ve mekanik gereksinimler ne kadar erken birlikte dikkate alınırsa, numuneler üretildikten sonra bir entegrasyon sorununun keşfedilme riski de o kadar düşük olur.
4. Aydınlatma Koşulları Doğru Lens Seçimini Değiştirebilir
İyi aydınlatılmış bir iç mekan ortamına yönelik bir lens, geceleri açık havada çalışan bir kamera için en iyi seçim olmayabilir.
Aydınlatma koşulları optik gereksinimleri etkiler ancak çözüm her zaman en geniş diyafram açıklığına sahip lensi seçmek değildir.
Daha geniş bir diyafram açıklığı sensöre daha fazla ışığın ulaşmasını sağlayabilir ve bu da düşük ışıklı uygulamalarda kullanışlıdır. Ancak görüntü kalitesi aynı zamanda alan derinliği, sapma kontrolü, sensör hassasiyeti, pozlama ayarları ve amaçlanan çalışma mesafesi gibi faktörlere de bağlıdır.
Kızılötesi görüntüleme ek hususları da beraberinde getirir.
Örneğin 850 nm veya 940 nm kızılötesi aydınlatma kullanan bir kamera, o dalga boyu aralığına uygun bir lens ve filtre konfigürasyonu gerektirebilir. Öncelikle görünür ışık için tasarlanan bir sistemin, yakın kızılötesi koşullarda otomatik olarak eşdeğer performans sağlayacağı varsayılmamalıdır.
Gece-gündüz güvenlik kameralarında lens, filtre düzeni, sensör ve aydınlatma stratejisi birlikte değerlendirilmelidir.
Amaç tek bir spesifikasyonu tek başına maksimize etmek değildir. Gerçek çalışma koşulları altında gerekli görüntüyü elde etmektir.
5. Sıcaklık Kararlılığı Sistem Düzeyinde Bir Gerekliliktir
Sıcaklık hem optik hem de mekanik bileşenleri etkileyebilir.
Malzeme boyutları ve kırılma özelliklerindeki değişiklikler, ortam değiştikçe odak konumunu değiştirebilir veya görüntü kalitesini değiştirebilir. Bu etkilerin büyüklüğü optik tasarıma, malzemelere, mekanik yapıya ve çalışma sıcaklığı aralığına bağlıdır.
Oda sıcaklığında kısa bir laboratuvar testi sırasında iyi performans gösteren bir lensin bu nedenle, bir dış mekan veya otomotiv ürününde kullanılmadan önce ek değerlendirmeye ihtiyacı olabilir.
Zorlu çevresel gereksinimleri olan projeler için beklenen çalışma sıcaklığı aralığını önceden belirtin.
Mühendislik ekibi daha sonra sıcaklıkla ilgili odak kaymalarının, malzeme seçiminin, mekanik telafinin veya ek doğrulamanın dikkate alınması gerekip gerekmediğine karar verebilir.
Her merceğin atermal bir tasarıma ihtiyacı olduğunu varsaymamak önemlidir. Uygun çözüm uygulamaya, kabul edilebilir performans değişimine ve genel sistem gereksinimlerine bağlıdır.
6. Ne Zaman Özel Lens Seçmelisiniz?
Her kamera projesinin yeni bir optik tasarıma ihtiyacı yoktur.
Standart bir lens, sensör, görüş alanı, mekanik ve çevresel gereklilikleri zaten karşılıyorsa en ekonomik ve pratik seçim olabilir.
Mevcut ürünler bir veya daha fazla önemli kısıtlamayı karşılayamadığında özel geliştirme dikkate alınmaya değer hale gelir.
Tipik nedenler şunları içerir:
Standart olmayan bir lens çapı veya toplam iz uzunluğu
Kısıtlı bir mekanik zarf içinde belirli bir görüş alanı
Özel dalga boyu veya filtreleme gereksinimleri
Görüntü alanında zorlu görüntü kalitesi gereksinimleri
Uygulamaya özel çevresel koşullar
Standart lenslerin karşılayamayacağı entegrasyon gereksinimleri
Bir de ticari kaygı var.
Özel bir tasarım, ek mühendislik, kalıplama, test ve yeterlilik çalışmalarını içerebilir. Bu nedenle uygunluğu beklenen üretim hacmine, hedef maliyete, geliştirme programına ve özel gereksinimleri karşılamanın değerine bağlıdır.
En iyi başlangıç noktası, gerekli sonucu tanımlamak ve uygulanabilir seçenekleri karşılaştırmaktır; özelin her zaman standarttan daha iyi olduğunu varsaymak değil.

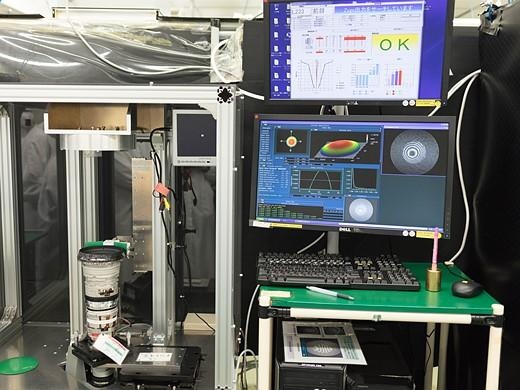

7. Lensi Tam Görüntüleme Sisteminin Bir Parçası Olarak Değerlendirin
Bir lensi seri üretim için onaylamadan önce, amaçlanan kamera konfigürasyonunda nasıl performans gösterdiğini düşünün.
Yararlı bir değerlendirme süreci şunları içerir:
İlk önce uyumluluğu onaylayın.
Sensörü, görüş alanını, montajı, mekanik boyutları ve spektral gereksinimleri kontrol edin.
İkincisi, temsili örnekleri test edin.
Görüntüleri amaçlanan çalışma mesafesinde, diyafram açıklığında, aydınlatmada ve ilgili alan konumlarında değerlendirin.
Üçüncüsü, önemli performans kriterlerini doğrulayın.
Bunlar görüntü detayını, bozulmayı, köşe parlaklığını, odak stabilitesini veya uygulamaya özel diğer gereksinimleri içerebilir.
Son olarak üretim kabul kriterlerini belirleyin.
Numune onaylandıktan sonra, gelecekteki üretim partilerinin tutarlı bir şekilde değerlendirilebilmesi için ilgili spesifikasyonları ve test koşullarını belgeleyin.
Kesin süreç uygulamaya göre değişecektir. Kompakt bir gözetim merceği ve özel bir tıbbi görüntüleme merceği mutlaka aynı yeterlilik prosedürünü gerektirmez.
Önemli olan, kabul kriterlerinin kameranın gerçekte nasıl kullanılacağını yansıtmasıdır.
Daha İyi Bir Kamera Oluşturmak Daha İyi Optik Entegrasyonla Başlar
Shanghai Silk Optical Technology Co., Ltd.'nin bir parçası olan Boshi Optics'te güvenlik, otomotiv görüntüleme, drone'lar, tıbbi endoskoplar ve diğer görüntüleme sistemleri gibi uygulamalara yönelik optik lens tasarımı, geliştirme ve üretimi üzerinde çalışıyoruz.
Özel gereksinimleri olan projeler için en verimli tartışmalar uygulamanın tamamıyla başlar: sensör, hedef görüş alanı, çalışma mesafesi, mevcut mekanik alan, aydınlatma koşulları, çalışma ortamı ve beklenen üretim hacmi.
Bu ayrıntılar, mevcut bir lensin uygun olup olmadığını veya özelleştirilmiş bir çözümün daha fazla değerlendirmeyi hak edip etmediğini belirlemeye yardımcı olur.
Yeni bir kamera geliştiriyorsanız veya mevcut bir modülde görüntü kalitesi sorunları yaşıyorsanız uygulama ayrıntılarınızı Boshi Optics ile paylaşın.
Ekibimiz mevcut gereksinimleri inceleyebilir ve potansiyel lens seçeneklerini, özelleştirme olanaklarını ve örnek değerlendirmeye yönelik sonraki adımları tartışabilir.
Başarılı bir lens projesi en uzun spesifikasyon sayfasıyla başlamaz. Kameranın neyi başarması gerektiğini anlamakla başlar.
Özelleştirilmiş optik çözümlerimizi keşfedin veya Boshi Optics ile iletişime geçin.resmi web sitesiprojenizi tartışmak için.
