Termal Görüntüleme Lensi Nasıl Belirlenir: Alıcıların Onaylaması Gereken 7 Parametre

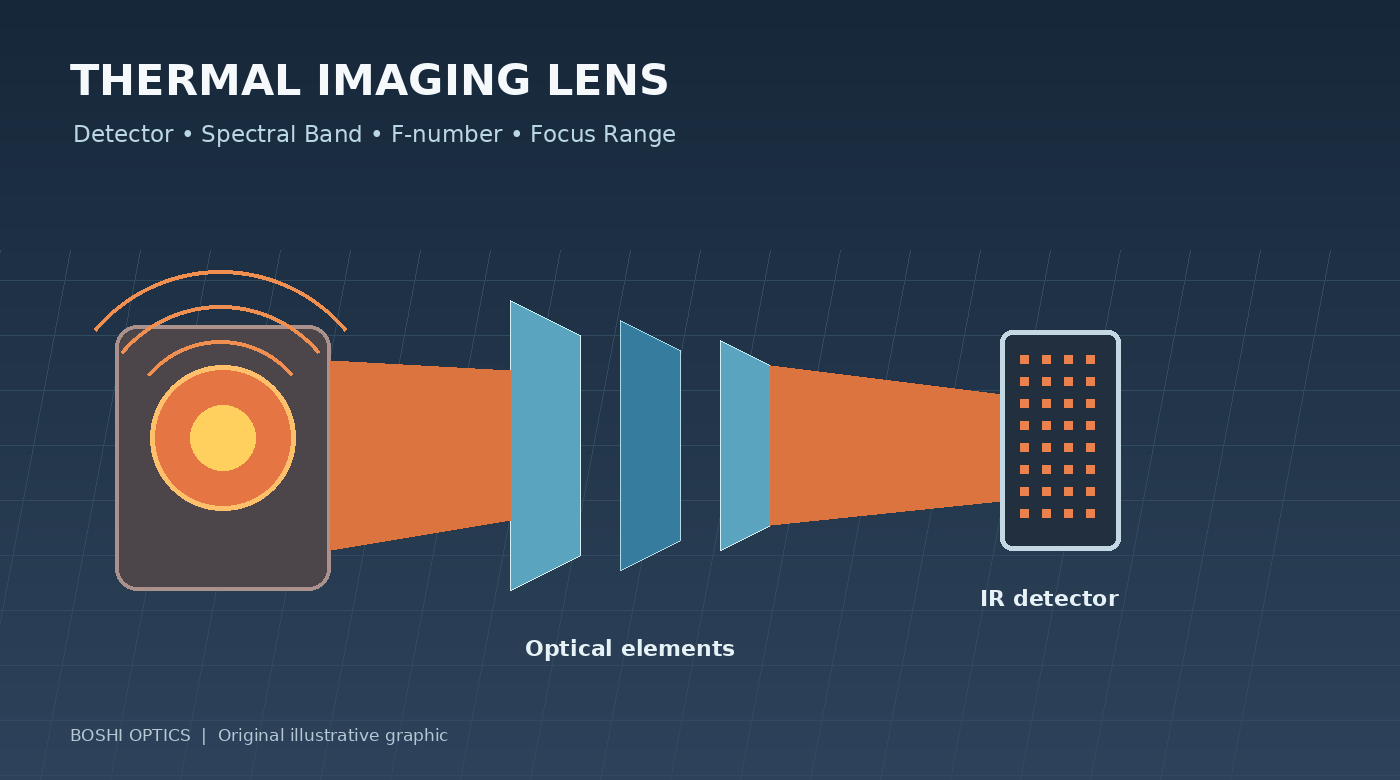

Termal kamera, geleneksel görünür ışıklı kamerayla aynı şekilde görüntü oluşturmaz. Tanımlanmış bir spektral bant içindeki kızılötesi radyasyonu algılar ve alınan sinyali termal görüntüye dönüştürür. Lensin bu dalga boyu aralığı için tasarlanması ve dedektöre ve amaçlanan uygulamaya uygun olması gerekir.

Alıcılar için zorluk, termal lens spesifikasyonunun kızılötesi görüntülemeye özgü gereksinimlerin yanı sıra tanıdık görünen birkaç parametreyi (odak uzaklığı, F değeri, görüş alanı ve odak aralığı) içerebilmesidir. Bir lensin yalnızca odak uzaklığına göre seçilmesi, beklenen kapsamı, hassasiyeti veya mekanik uyumu sağlamayan bir düzeneğe yol açabilir.

Bu kılavuz, bir ürün tedarik ederken teyit edilmesi gereken yedi parametrenin ana hatlarını çizmektedir.termal görüntüleme lensigüvenlik, endüstriyel izleme, inceleme veya diğer kızılötesi uygulamalar için.

1. Dedektör formatını ve piksel aralığını onaylayın

Mümkün olduğunda dedektör modeliyle başlayın. En azından dedektör çözünürlüğünü, aktif alanı ve piksel aralığını tanımlayın. Yaygın termal dedektör konfigürasyonları farklı piksel sayılarını ve piksel aralıklarını içerir ve lens, dedektöre uygun bir görüntü dairesi ve optik performans sağlamalıdır.

Piksel aralığı bitişik dedektör pikselleri arasındaki boşluktur. Sistemin örnekleyebileceği uzamsal ayrıntıyla ilgilidir ancak nihai görüntü çözünürlüğünü bağımsız olarak belirlemez. Optik performans, odaklanma, sinyal işleme, atmosferik koşullar ve hedef kontrastı da önemlidir.

Bir dedektör formatı için tasarlanmış bir mercek daha geniş bir aktif alanı kapsamayabilir. Bunun tersine, bir mercek fiziksel olarak dedektörü kapatabilir ancak kenarlarda gerekli görüntü kalitesini sağlayamayabilir.

Fiyat teklifi talep ederken tam dedektör modelini veya veri sayfasını sağlayın. Bu, optik tedarikçinin yalnızca "640 × 512 termal kamera" gibi bir açıklamaya güvenmek yerine uyumluluğu değerlendirmesine olanak tanır.

2. Spektral bandı ve optik malzemeleri belirtin

Termal görüntüleme lensleri, dedektör ve uygulamayla ilgili kızılötesi radyasyonu iletmelidir. Uzun dalga kızılötesi (LWIR) bandı genellikle termal görüntüleme sistemleriyle ilişkilendirilir, ancak gerekli spektral aralık, varsayılmak yerine dedektör ve sistem özellikleriyle doğrulanmalıdır.

Görünür ışıklı kameralara uygun optik malzemeler her kızılötesi dalga boyuna otomatik olarak uygun değildir. Amaçlanan spektral bant için malzeme iletimi, kaplamalar, yüzey koruması ve çevresel gereksinimler dikkate alınmalıdır.

Gerekli dalga boyu aralığını ve merceğin yansıma önleyici kaplama veya koruyucu ön eleman içermesi gerekip gerekmediğini netleştirin. Kamera açık havada çalışacaksa açıktaki optik yüzeyin nasıl korunduğunu ve hangi temizlik veya kullanım kısıtlamalarının geçerli olduğunu sorun.

"Kızılötesi merceğin" tek bir değiştirilebilir ürün kategorisini tanımladığını varsaymayın. Yakın kızılötesi görüntüleme ve uzun dalga termal görüntülemenin farklı optik gereksinimleri vardır. Kesin bant, tedarikçinin onaylaması gereken ilk ayrıntılardan biridir.

3. Hedef mesafeye ve kapsama alanına göre odak uzaklığını seçin

Odak uzaklığı ve dedektör boyutları birlikte açısal görüş alanını belirler. Pratik anlamda seçim, kameranın sahnenin ne kadarını kapsaması gerektiğine ve hedefin ne kadar uzakta olacağına bağlıdır.

Daha kısa bir odak uzaklığı genellikle aynı dedektör üzerinde daha geniş bir görüş alanı sağlar ve bu, alan izleme için yararlı olabilir. Daha uzun bir odak uzaklığı görüşü daraltır ve optik sistemin ve atmosferik koşulların gerekli ayrıntıyı desteklemesi koşuluyla uzak bir hedefe daha fazla piksel yerleştirebilir.

Odak uzaklığını seçmeden önce hedef mesafesini, hedef boyutunu, gerekli yatay ve dikey kapsama alanını ve kameranın hem yakın hem de uzak nesneleri gözlemlemesi gerekip gerekmediğini tanımlayın. Basit bir sahne diyagramı genellikle faydalıdır.

Sistemin bilinen bir mesafeden küçük bir nesneyi tespit etmesi gerekiyorsa soru yalnızca hedefin görüntüde görünüp görünmemesi değildir. Hedefin amaçlanan tespit veya ölçüm görevi için yeterli kontrasta sahip yeterli dedektör pikselini işgal edip etmediğidir. Bu, tek başına odak uzaklığı hesaplaması yerine sistem düzeyinde değerlendirme gerektirebilir.

4. F-sayısını ve ödünlerini anlayın

F-sayısı, odak uzaklığı ile etkili diyafram açıklığı çapı arasındaki oranı tanımlar. Termal görüntülemede daha düşük bir F değeri, optik sistemin daha fazla radyasyon toplamasına yardımcı olabilir; bu, düşük kontrastlı hedefleri tespit ederken veya sınırlı entegrasyon süresiyle çalışırken değerli olabilir.

Ancak daha düşük bir F değeri evrensel bir çözüm değildir. Optik tasarımın karmaşıklığı, sapma kontrolü, lens boyutu, maliyet, odak toleransı ve alan genelindeki görüntü kalitesi de dikkate alınmalıdır. Dedektör, elektronik, kalibrasyon işlemi ve çalışma koşulları nihai termal görüntüyü etkiler.

Aday lensleri karşılaştırırken gerekli spektral bant, dedektör, odak uzaklığı ve görüş alanının yanı sıra F numarasını da doğrulayın. Ürünlerin aynı sistem gereksinimlerine yönelik olup olmadığını kontrol etmeden diyafram değerlerini karşılaştırmaktan kaçının.

Uygun diyafram, projenin boyutu, maliyeti ve üretim kısıtlamaları dahilinde hassasiyet ve görüntü kalitesi hedeflerini karşılayan diyaframdır.

5. Odak aralığını ve minimum çalışma mesafesini tanımlayın

Termal kamera, uzun mesafe izleme, yakın inceleme veya her ikisinin birleşimi için kullanılabilir. Bu nedenle gerekli odak aralığı açıkça belirtilmelidir.

Bazı uygulamalar sonsuza veya yakın bir noktaya odaklanırken, diğerlerinin ekipmanı veya bileşenleri daha kısa mesafelerde incelemesi gerekir. Bir aralık için optimize edilmiş bir lens, diğer aralıkta kabul edilebilir bir performans sunmayabilir. Montajı seçmeden önce minimum odak mesafesi, odaklama mekanizması ve odak ayarlama olasılığı doğrulanmalıdır.

Kamera koruyucu bir pencerenin arkasına kurulacaksa pencereyi sistem tartışmasına dahil edin. Malzemesi, kalınlığı ve yerleşimi, spektral bant ve tasarıma bağlı olarak iletim veya optik performansı etkileyebilir.

En yakın ve en uzak hedef mesafelerini sağlayın ve odağın sahada ayarlanabilir mi yoksa montaj sırasında sabit mi olması gerektiğini belirleyin. Bu ayrıntılar, merceğin kapalı veya kompakt bir muhafazaya entegre edileceği OEM ekipmanı için özellikle önemlidir.

6. Görüş alanı, distorsiyon ve görüntü kapsamını doğrulayın

Gerekli görüş alanı ve dedektörün kullanılabilir kalması gereken kısmı için bir termal lens değerlendirilmelidir. Nominal açı resmin yalnızca bir parçasıdır.

Alandaki bağıl aydınlatma, bozulma ve optik performans, hedeflerin merkezden kenarlara kadar ne kadar tutarlı göründüğünü etkileyebilir. Ölçüm, izleme veya otomatik analiz içeren uygulamalar için bozulma davranışı ve kalibrasyon özellikle önemli olabilir.

Kameranın belirli bir koridoru, makineyi, elektrik kabinini veya dış alanı kapsaması gerekiyorsa sahne boyutlarını ve kamera-hedef mesafesini sağlayın. Uygulama tanımlı bir en boy oranına sahip olduğunda yalnızca çapraz değeri değil, yatay ve dikey görüş alanını da isteyin.

Ayrıca kameranın niteliksel gözlem, otomatik algılama veya sıcaklık ölçümü için kullanılıp kullanılmayacağını da açıklığa kavuşturun. Bu görevler, görüntüleme sisteminin tamamından farklı talepler getirebilir. Bir mercek spesifikasyonu yalnızca optik numaraların bir listesine değil, amaçlanan sonuca bağlanmalıdır.

7. Çevresel, mekanik ve üretim gerekliliklerini kontrol edin

Termal görüntüleme lensleri genellikle dış mekan izleme, endüstriyel inceleme ve geniş bir sıcaklık aralığında çalışan ekipmanlar dahil olmak üzere zorlu ortamlarda kullanılır. Beklenen çalışma sıcaklıklarını, neme maruz kalmayı, titreşimi, toza karşı korumayı ve ilgili sızdırmazlık gerekliliklerini belirtin.

Mekanik entegrasyon da aynı derecede ilgiyi hak ediyor. Montaj arayüzünü, lens çapını, toplam iz uzunluğunu, dedektör konumunu, kullanılabilir alanı ve odak ayarlama yöntemini onaylayın. Tasarım koruyucu bir ön eleman veya pencere içeriyorsa, bunun rolünü ve gerekli özelliklerini açıklayın.

OEM projeleri için beklenen prototip miktarını, tahmini yıllık hacmi, hedef birim maliyeti ve proje programını sağlayın. Bu ticari girdiler, tedarikçinin standart bir lensin uygun olup olmadığına veya özelleştirilmiş bir tasarımın değerlendirilmesi gerekip gerekmediğine karar vermesine yardımcı olur.

Son olarak numunelerin nasıl değerlendirileceğini tanımlayın. Dedektör, lens, kalibrasyon ve test ortamı kullanım amacına uygun olmalıdır. Seri üretim onayından önce test mesafesi, odak prosedürü, hedef koşullar ve kabul kriterleri üzerinde anlaşın.

Sonuç: termal görüntüleme sisteminin tamamını belirtin

Termal görüntüleme lensi seçmek, odak uzaklığının veya F sayısının eşleşmesinden daha fazlasını gerektirir. Dedektör formatı, piksel aralığı, spektral bant, görüş alanı, odak aralığı, optik performans, mekanik kısıtlamalar ve çalışma ortamının tümü merceğin uygun olup olmadığını etkiler.

Eksiksiz bir dedektör veri sayfası, hedef mesafesi bilgisi, sahne gereklilikleri ve mekanik çizim, değerlendirme için kısa bir "termal mercek" talebinden çok daha güçlü bir temel sağlar.
