Düşük Işıkta FPV Lens Nasıl Seçilir: F1.0 vs IR

Yeni nesil endüstriyel dronlar, savunma İHA'ları veya yüksek hızlı FPV (Birinci Şahıs Görüşü) sistemleri için erken donanım keşif aşamasında haftada en az üç kez aynı soruyla karşılaşıyorum:"'Blacklight' tam renkli sistem için F1.0 geniş diyafram açıklığına sahip lens mi kullanmalıyız, yoksa geleneksel Kızılötesi (IR) aydınlatma kurulumuna mı sadık kalmalıyız?"

Tamamen açık olmak gerekirse, birisi bunu basit, ikili bir seçim olarak çerçevelediğinde, yardım edemem ama iç geçiriyorum.

optik mühendisi olarakŞangay İpek Optik, günlük gerçekliğim kırılma endeksleriyle mücadele etmekten, MTF eğrilerinde yüzde küsuratlar için kazıma yapmaktan ve katı fizik yasalarını sıkı üretim bütçelerine karşı dengelemekten ibarettir. Yüksek hızlı saha testleri sırasında çok fazla ürün serisinin başarısız olduğunu görüyorum çünkü bir satın alma ekibi genel bir satış konuşması kancasını, ipini ve platinini yuttu.

Size "F1.0 gelecek" diyorlar.Veya "IR ucuz ve yok edilemez."

Aldatmacaya inanmayın. Optik tasarım, inatçı bir fiziksel ödünleşim oyunudur. Pazarlama PPT'lerini geride bırakalım ve birini diğerinden seçtiğinizde FPV görüntüleme hattınıza gerçekte ne olacağını inceleyelim.

1. F1.0 "Blacklight" Tam Renkli: Foton Canavarı (Ve Onun Gizli Vergisi)

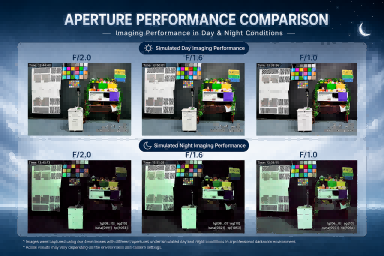

Aktif düşük ışıklı, tam renkli teknolojinin tüm dayanağı,F1.0 diyafram açıklığı. Optik meraklısı değilseniz, hızlı matematik şu şekildedir: F sayısı, merceğin odak uzaklığının giriş gözbebeği çapına oranıdır.. F-stop'u her bıraktığınızda sensöre ulaşan ışığı ikiye katlarsınız. Standart bir F2.0 lensten F1.0 lense geçmek, terk ettiğiniz anlamına gelirdört kat daha fazla ışıkCMOS piksellerinize.

Gerçek dünyadaki FPV dağıtımında (örneğin, loş bir depoda gezinen otonom bir inceleme drone'u veya gece arama ve kurtarma İHA'sı) bu, yüksek kontrastlı video çekmek için müdahaleci, güce aç, kör edici beyaz LED parıltısına ihtiyacınız olmadığı anlamına gelir. Nesneleri sınıflandırmak için (tehlikeli bir boru vanasının veya hedefin giysisinin rengini belirlemek gibi) kromatik verilere dayanan yerleşik yapay zeka modelleri için F1.0 muhteşemdir.

Ancak amatör tedarikçilerin size söylemeyeceği püf noktası şu: tamamen açık diyaframlar, optik sapmalara mutlak kaos katıyor. İris'i F1.0'a açtığınızda, ışık ışınları lens elemanlarının dış kenarlarına inanılmaz derecede dik açılarla çarpar. Bu, FPV için iki büyük sorunu tetikler:

• Çok İnce Alan Derinliği (DoF):Hata marjınız milimetrelere düşüyor. Mekanik lens muhafazanız dahili motor ısısı veya ortam sıcaklığı değişikliklerinden dolayı az da olsa esnerse hedefiniz tamamen odak dışına çıkar.

• Çevresel MTF Çöküşü:Küresel sapma ve koma, yüksek çözünürlüklü görüntünüzün köşelerini çamurlu, kullanılamaz bir çorbaya dönüştürecektir. Lensiniz kenarlarda yüksek bir MTF'yi (Modülasyon Aktarım İşlevi) koruyamıyorsa, pahalı 4MP veya 5MP sensörünüz etkili bir şekilde 1,3MP sensör gibi davranıyor demektir.

Buna karşı koymak için ucuz, kullanıma hazır küresel cam kullanamayız.. Etrafında tasarım yapmalıyızASP (Asferik Lens) elemanlarıbu hileli kenar ışınlarını tek bir odak noktasına geri döndürmek için.

Aslında bunu başka bir şekilde ifade edeyim; konu sadece küresel olmayan şekilleri kullanmakla ilgili değil; malzeme seçimiyle ilgili. Drone için ucuz, tamamı plastikten yapılmış bir F1.0 lens satın alırsanız,iradeortam sıcaklıkları dalgalandığında veya uçuş elektroniği ısındığında arıza.

İşte tam da bu yüzden amiral gemimizi inşa ettikPL100 Siyah Işık Lensi. Bu sert haşlanmışF1.0, 4mm, 4MP/5MP'ye hazır optik canavaraçıkça gelişmiş bir temel etrafında inşa edilmiş7E yapısı(tamamen cam/hibrit mimari). PL100, özel termal dirençli haznelerde bulunan birinci sınıf cam elemanları kullanarak aktif termal dengeleme sağlar. FPV platformunuz ister dondurucu yüksek irtifa rüzgarlarıyla mücadele ediyor, ister yüksek voltajlı iletim kartlarından gelen ısıyı emiyor (-20°C ila +70°C), odak düzlemi mükemmel şekilde kilitli kalır.

2. Kızılötesi (IR) Gece Görüşü: Uygun Maliyetli İş Makinası (Dalga Boyu Tuzağıyla)

Çitin diğer tarafında geleneksel IR aydınlatmamız var (tipik olarak 850nm veya 940nm aktif IR LED'lerle eşleştirilmiş). Bu kategorideki lensler; hacmi optimize edilmiş lenslerimiz gibiPL071 6G Tamamen Cam serisi—son derece olgun, son derece istikrarlı ve satın alma bütçenize son derece uygun.

IR sisteminin temel avantajı tavizsiz, keskin kontrasttır. Işıksız yeraltı tünelleri veya ortam ışığının sıfır olduğu derin orman alanları gibi mutlak sıfır lüks ortamlarda IR, dünyayı keskin, yüksek kontrastlı siyah beyaz bir haritaya dönüştürür. Renk karışıklığını ortadan kaldırarak son teknoloji yapay zeka algoritmalarına ve SLAM (Eşzamanlı Yerelleştirme ve Haritalama) görsel navigasyon sistemlerine izlenecek net sınırlar sağlar.

Ancak IR kurulumlarında bekleyen sessiz bir katil var:Odak Kaydırma.

İşte Ar-Ge ekipleri için yaygın, son derece sinir bozucu bir senaryo: Mühendisleriniz gün boyunca dronun görüş sistemini laboratuvarda kalibre ediyor.İnanılmaz derecede keskin görünüyor. Gece çöküyor, drone havalanıyor, aktif IR aydınlatıcılar devreye giriyor ve aniden canlı yayın sanki birisi merceğin üzerine yağ sürmüş gibi görünüyor.

Sensörün gürültü azaltma algoritmalarını suçlamayın. Bu temel fiziktir.Görünür ışık (400–700 nm) ve Kızılötesi ışık (850 nm/940 nm), kırılma indisinin dalga boyuna bağlı olarak değişmesi nedeniyle aynı cam ortamda farklı hızlarda hareket eder. Lens öğeleriniz kasıtlı olarak optimize edilmemişseIR Ortak Odaklamagörünür ışık için odak düzlemi ve IR ışık için odak düzlemi, merceğin arkasında tamamen farklı iki derinliğe inecektir..

Bu kabus gibi gecikmeyi atlatmak için entegre oluyoruzED (Ekstra Düşük Dağılım) Cam elemanlarıve özel geniş bant kaplamalar uygulayarak her iki dalga boyunun sensör üzerinde tam olarak aynı mikron düzeyindeki düzleme odaklanmasını sağlayın. Ayrıca, yüksek hızda yansıtıcı bir yüzeye (metal bir tabela veya beyaz bir bina gibi) doğru uçuyorsanız, IR kurulumları, lokalize aşırı maruz kalma ("beyaz-out") ile ünlüdür.. Entegre olmadanMavi Camveya gölgelenmeyi ve ikincil yansımaları bastırmak için özel filtreleme, navigasyon yapay zekanız ciddi gecikme veya doğrudan halüsinasyonlar yaşayacaktır.

3. FPV Tedarik Karar Matrisi: Drone'unuza Hangisi Uygun?

Kurumsal saçmalıkları bir kenara bırakalım ve bir sonraki donanım denetiminiz için somut bir mühendislik kontrol listesi hazırlayalım:

Aşağıdaki durumlarda PL100 F1.0 Siyah Işık Lensi kaynaklıdır:

• Renk Verileri Pazarlık Edilemez:Drone'unuzun yıldız ışığı altında belirli kablo renklerini, tehlike işaretlerini, yapısal pasları veya arama kurtarma hedef kıyafetlerini tanımlaması gerekiyor.

• Aktif Emisyon Bir Sorumluluktur:Parlak kızılötesi ışınların veya beyaz spot ışıklarının kabul edilemez olduğu gizli gözetleme platformları, taktik İHA'lar veya yaban hayatı izleme dronları inşa ediyorsunuz.

• Yüksek Hızlı Uç Yapay Zeka İşleme:Yerleşik bilgisayarınız, çamurlu, düşük ışıklı bir beslemede yazılım keskinleştirme veya gürültü giderme filtreleri çalıştırarak GPU/NPU döngülerini boşa harcamayı göze alamaz. Doğrudan geniş açık bir diyafram açıklığından yüksek kaliteli "temiz" fotonlara ihtiyacınız var.

• Tavsiyemiz: The PL100 (F1.0, 4mm, M12). Her bir ünite sıkı bir otomasyon sürecinden geçiyorAktif Hizalama (AA Testi)Fabrika hattından çıkmadan önce eğim ve Şef Işın Açısının (CRA) üst düzey 4MP/5MP sensörlerle mükemmel şekilde hizalanmasını sağlamak için üretim parkımızdayız.

Aşağıdaki durumlarda IR Optimize Edilmiş Lensi (PL071 gibi) kullanın:

• Mutlak Sıfır Lüks İşlemler:FPV drone'nuz aydınlatılmamış madenlerde, terk edilmiş binalarda veya güçlendirilecek tam anlamıyla sıfır ortam fotonunun bulunduğu derin yeraltı altyapısında çalışır.

• Sıkı Tedarik Bütçesi Kısıtlamaları:Proje, yalnızca temel geometrik sınır tespiti ve engellerden kaçınma gerektiren, depo AGV'lerinin veya temel çevre dronlarının devasa, maliyete duyarlı bir filo konuşlandırılmasıdır..

• Saf Geometrik SLAM / Haritalama:Yerelleştirme algoritmalarınız yalnızca yüksek kontrastlı kenar algılamayı ve mekansal özellikleri önemser, bu da renk bilgisini önemsiz hale getirir.

Laboratuvardan Son Düşünceler

Hassas optiklerde hiçbir şeyi karşılıksız alamazsınız.Bir F1.0 lensin düşük ışıkta devasa yükünü istiyorsanız yapısal sıcaklık telafisine ve termal kaymayı ve köşe bulanıklığını durdurmak için küresel olmayan cam profillere yatırım yapmalısınız.. Uygun maliyetli IR yolunu seçerseniz tedarikçinizin gece körlüğünü önlemek için gerçek IR Ortak Odaklama sağladığından emin olmalısınız..

Şangay İpek Optik'da ayda 6 milyondan fazla lens üretiyoruz. Genel satış konuşmalarıyla ilgilenmiyoruz; MTF eğrileri ve fiziksel güvenilirlikle ilgileniyoruz. Optik toleranslarınızı tahmin etmekten sıkıldıysanız ve bir sonraki drone'nuz, güvenlik veya tıbbi görüş diziniz için gerçek donanım özelliklerini konuşmak istiyorsanız bize ulaşın. Işıklar söndüğünde gerçekten işe yarayan bir şey inşa edelim.
