F1.0 vs IR: Projenize Hangi Düşük Işık Lensi Uygun?

optik mühendisi olarakŞangay İpek Optik, my day-to-day reality consists of fighting refractive indices, scraping for fractions of a percent on MTF curves, and arguing about raw material bills. Bir satın alma ekibinin genel bir satış konuşması kancasını, ipini ve platinini yutması nedeniyle saha testlerinde çok fazla ürün serisinin başarısız olduğunu görüyorum. Size "F1.0 gelecek" diyorlar. Veya "IR ucuz ve yok edilemez."

Aldatmacaya inanmayın. Optik tasarım, fiziksel değiş tokuşların inatçı bir oyunudur. Pazarlama PPT'lerini geride bırakalım ve birini diğerine tercih ettiğinizde görüntüleme hattınıza gerçekte ne olacağını inceleyelim.

1. F1.0 "Blacklight" Tam Renkli: Foton Canavarı (Ve Onun Gizli Vergisi)

Aktif düşük ışıkta tam renkli teknolojinin tüm dayanağı,F1.0 diyafram açıklığı.

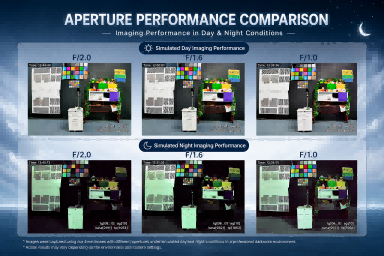

Optik meraklısı değilseniz, hızlı matematik şu şekildedir: F sayısı, merceğin odak uzaklığının giriş gözbebeği çapına oranıdır. F-stop'u her bıraktığınızda sensöre ulaşan ışığı ikiye katlarsınız. Standart bir F2.0 lensten F1.0 lense geçmek, terk ettiğiniz anlamına gelirdört kezCMOS piksellerinize daha fazla ışık.

Gerçek dünyadaki dağıtımda (örneğin, loş bir lojistik alanında gezinen bir devriye AMR'si) bu, tam renkli, yüksek kontrastlı video çekmek için müdahaleci, kör edici beyaz LED parıltısına ihtiyacınız olmadığı anlamına gelir. Nesneleri sınıflandırmak için (bir şüphelinin ceket rengini veya tehlike işaretini belirlemek gibi) kromatik verilere dayanan yapay zeka modelleri için F1.0 muhteşemdir.

Ancak amatör tedarikçilerin size söylemediği püf noktası şu: tamamen açık diyaframlar, optik sapmalara mutlak kaos katıyor.

İris'i F1.0'a açtığınızda, ışık ışınları lens elemanlarının dış kenarlarına inanılmaz derecede dik açılarla çarpar. Bu iki büyük sorunu tetikliyor:

• Çok İnce Alan Derinliği (DoF):Hata marjınız milimetrelere düşer. Mekanik muhafazanız güneş ısısından dolayı biraz bile esnerse hedefiniz tamamen odak dışına çıkar.

• Çevresel MTF Çöküşü:Küresel sapma ve koma, görüntünüzün köşelerini çamurlu, kullanılamaz bir çorbaya dönüştürecektir.

Buna karşı koymak için ucuz, kullanıma hazır küresel cam kullanamayız. Etrafında tasarım yapmalıyızASP (Asferik Lens) elemanlarıbu hileli kenar ışınlarını tek bir odak noktasına geri döndürmek için.

Aslında bunu yeniden ifade etmeme izin verin; konu sadece küresel olmayan şekilleri kullanmakla ilgili değil; malzeme seçimiyle ilgili. Ucuz, tamamen plastik bir F1.0 lens satın alırsanız,iradeortam sıcaklığı 40°C'ye ulaştığında başarısız olur. Silk Optical'da, bu devasa açıklıkları cam-plastik hibrit mimarileri (bizimki gibi) kullanarak sabitliyoruz.2G3P veya çoklu camformülasyonlar) sıkı bir şekilde birleştiğindeSıcaklık Telafisiyapı mühendisliği. Satıcınız F1.0 lensten bahsederken termal kaymadan bahsetmiyorsa uzaklaşın.

2. Kızılötesi (IR) Gece Görüşü: Uygun Maliyetli İş Makinası (Dalga Boyu Tuzağıyla)

Çitin diğer tarafında geleneksel IR aydınlatmamız var (tipik olarak 850nm veya 940nm aktif IR LED'lerle eşleştirilmiş). Bu kategorideki lensler; yüksek hacimli lenslerimiz gibiPL071 4MP-8MP 6G Tamamen Camserisi—son derece olgun, son derece istikrarlı ve satın alma bütçenize son derece uygundur.

IR sisteminin temel avantajıtavizsiz kontrast. Mutlak sıfır lüks ortamlarda (yer altı tünelleri, aydınlatılmamış kırsal alanlar) IR, dünyayı yüksek kontrastlı siyah beyaza dönüştürür. Renk karışıklığını ortadan kaldırarak ileri düzey yapay zeka algoritmalarına çok keskin profiller ve izlenecek sınırlar sağlar.

Ancak IR kurulumlarında bekleyen sessiz bir katil var: Focus Shift.

Yaygın, sinir bozucu bir senaryo: Ar-Ge ekibiniz gün boyunca laboratuvarda bir kamera sistemini kalibre ediyor. İnanılmaz derecede keskin görünüyor. Gece çöküyor, aktif IR aydınlatıcılar devreye giriyor ve görüntü birdenbire sanki biri lensin üzerine yağ sürmüş gibi görünüyor.

"Aslında şunu çizin; sensörün gürültü azaltma özelliğini suçlamayın. Bu temel fizik."

Visible light (400–700nm) and Infrared light (850nm/940nm) travel at different speeds through the same glass medium because the refractive index shifts based on wavelength. Lens öğeleriniz kasıtlı olarak optimize edilmemişseIR Ortak Odaklamagörünür ışık için odak düzlemi ve IR ışık için odak düzlemi, merceğin arkasında tamamen farklı iki derinliğe inecektir.

Bu kabusu atlatmak için entegre oluyoruzED (Ekstra Düşük Dağılım) Camelemanları ve karmaşık çok katmanlı geniş bant yansıma önleyici kaplamaları kullanır. Ayrıca montajımız sırasındaBoshi Akıllı Teknoloji Parkı, her bir ünite, çok dalga boylu MTF yanıtını doğrulamak için otomatik SMA (Küçük Orta Açıklık) aktif hizalama makinelerinden geçer. Gerçek IR ortak odaklama mühendisliği olmadan, gece görüş sisteminiz sadece bir kumardan ibarettir.

3. Kaynak Bulma Planı: Matrisinize Hangisi Uyuyor?

Gelin, kurumsal tüyleri bir kenara bırakalım ve bunu mühendislik ekibiniz için somut, konuşlandırılabilir bir karar matrisine yoğunlaştıralım.

Aşağıdaki durumlarda F1.0 Blacklight Full Color'da tetiği çekin:

• Renk tartışılamaz:Yazılımınız analiz için kromatik imzalar gerektirir (ör. plaka tanıma, çok renkli varlık izleme, yüz özelliği çıkarma).

• Aktif aydınlatma yasaktır:Sisteminiz, parlak beyaz ışığın veya görünür kızılötesi ışığın halkı rahatsız ettiği, böcekleri çektiği veya gizliliği tehlikeye attığı alanlarda çalışır.

• Yüksek yoğunluklu Edge AI doğruluğu çok önemlidir:Sinir ağınız, gölgelenme oluşumlarına neden olan ağır zamansal gürültü azaltma yazılım filtrelerine dayanmadan, piksel başına maksimum Sinyal-Gürültü Oranı (SNR) gerektirir.

• Kaynak Sağlama Yetkisi:Entegre ASP elemanlarına ve -20°C ile +70°C arası belgelenmiş termal sapma toleransı özelliklerine sahip cam-plastik hibrit veya tamamen cam yapılarda ısrar edin.

Aşağıdaki durumlarda Kızılötesi (IR) Gece Görüşüne sadık kalın:

• Bütçe kesinlikle sınırlıdır:Binlerce düğüm dağıtıyorsunuz (standart depo gözetimi veya düşük kademeli vakum robotu tamponları gibi) ve birden fazla küresel olmayan cam elemanın yüksek maliyetini karşılayamıyorsunuz.

• Gerçek Sıfır Lüks ortamlarda çalışıyorsunuz:Ortam ışığının veya şehirdeki gökyüzü parıltısının sıfır olması, aktif beyaz ışık yardımı olmadan pasif bir F1.0 lensi işe yaramaz hale getiriyor.

• Geometri renkten daha önemlidir:Sisteminiz tamamen geometrik konturlara, kenar algılamaya veya görüş tabanlı SLAM uzaysal haritalamaya dayanır.

• Kaynak Sağlama Yetkisi:Lens spesifikasyonunun açıkça garanti ettiğini doğrulayınIR Ortak Odaklamayetenekler ve özellikler, güçlü dahili parlama önleme (örn.Mavi Camveya özel arka eleman maskeleme) dahili IR geri tepmesini engellemek için.

Tüylenme Olmadan Ölçeklendirilmiş Hassasiyet

Şu tarihte:Şangay İpek Optik, herkese uygun tek çözüm satmaya inanmıyoruz. En son teknolojiye sahip üretim merkezimizde faaliyet göstererek, otomatik üretim kapasitesini aşıyoruz.Ayda 6 milyon lens. Üst düzey optik fizik ile son derece istikrarlı küresel tedarik zinciri teslimatı arasındaki boşluğu kapatıyoruz.ISO9001:2015VeIATF16949:2016otomotiv sınıfı sertifikalar.

Ar-Ge mühendislerinizin otonom teslimat drone'u için özel olarak tasarlanmış F1.0 geniş açılı cama veya endüstriyel üretim hattı için maliyeti oldukça optimize edilmiş 5MP IR lense ihtiyacı olsun, önce ham verileri biz teslim ederiz.

Bize sensör özelliklerinizi ve Baş Işın Açısı (CRA) gereksinimlerinizi getirin. Gerçek MTF eğrilerine bakalım ve yalnızca beyaz tahtada değil, toprakta da işe yarayan bir şey inşa edelim.
