2,88 mm geniş açılı lens

1. Ürün Özeti

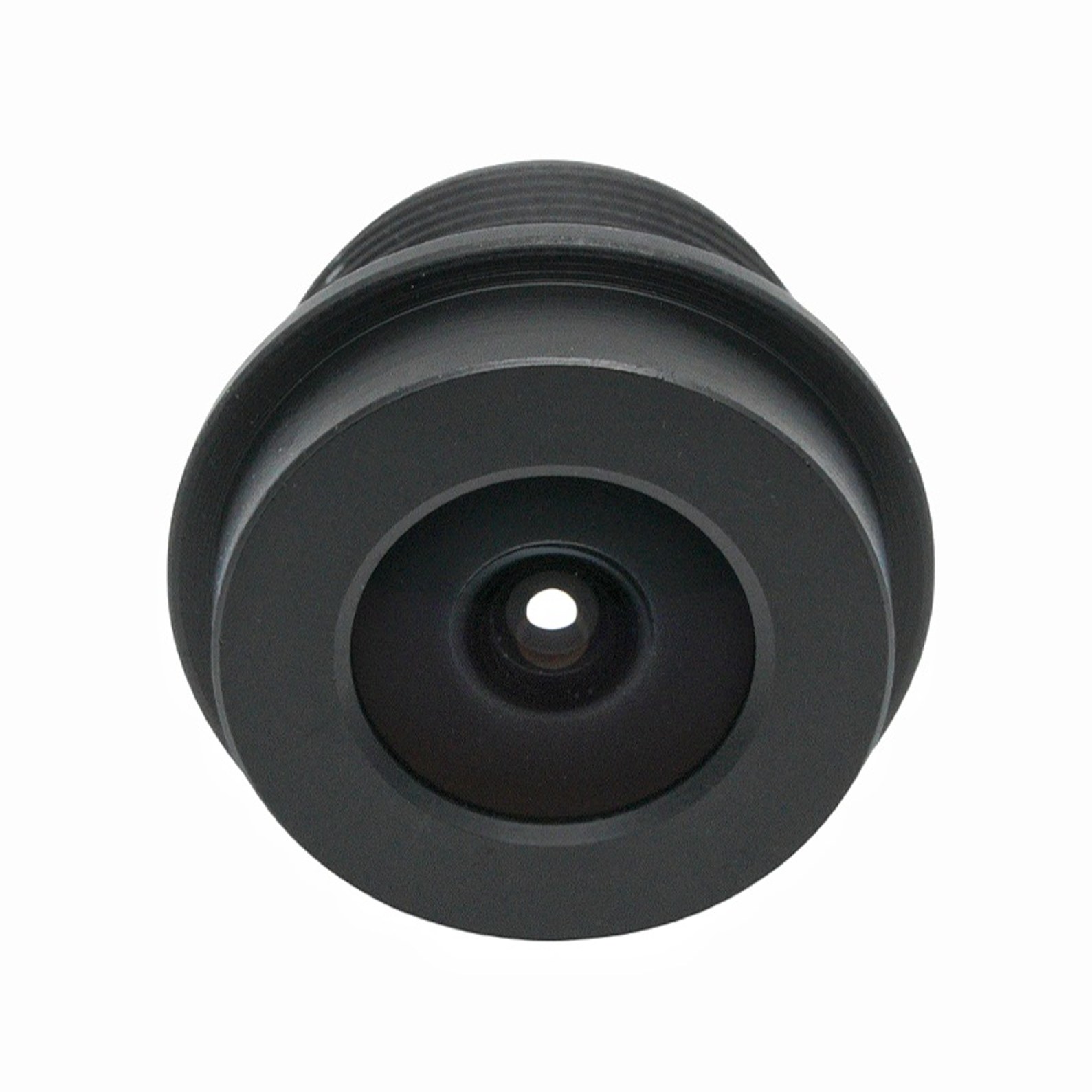

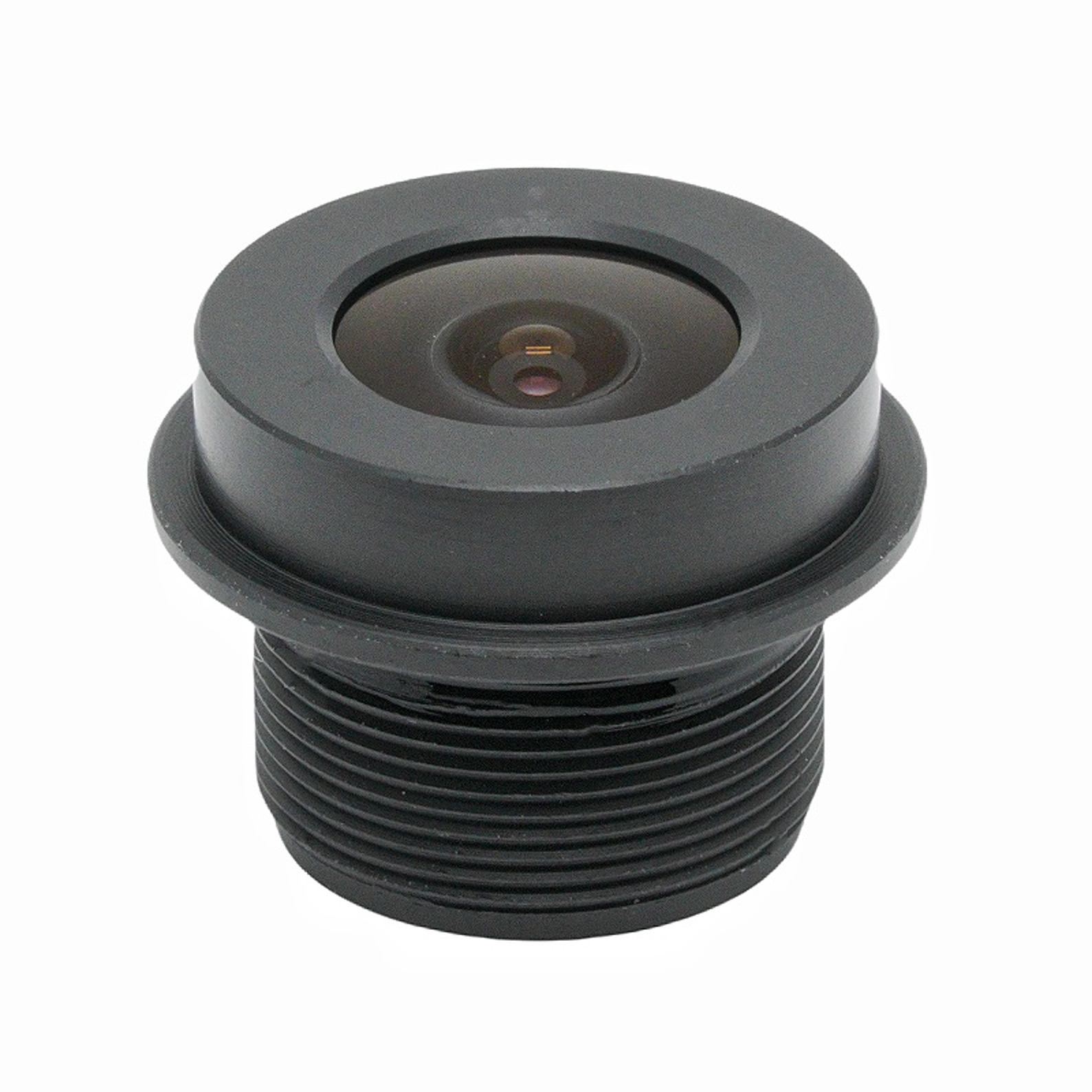

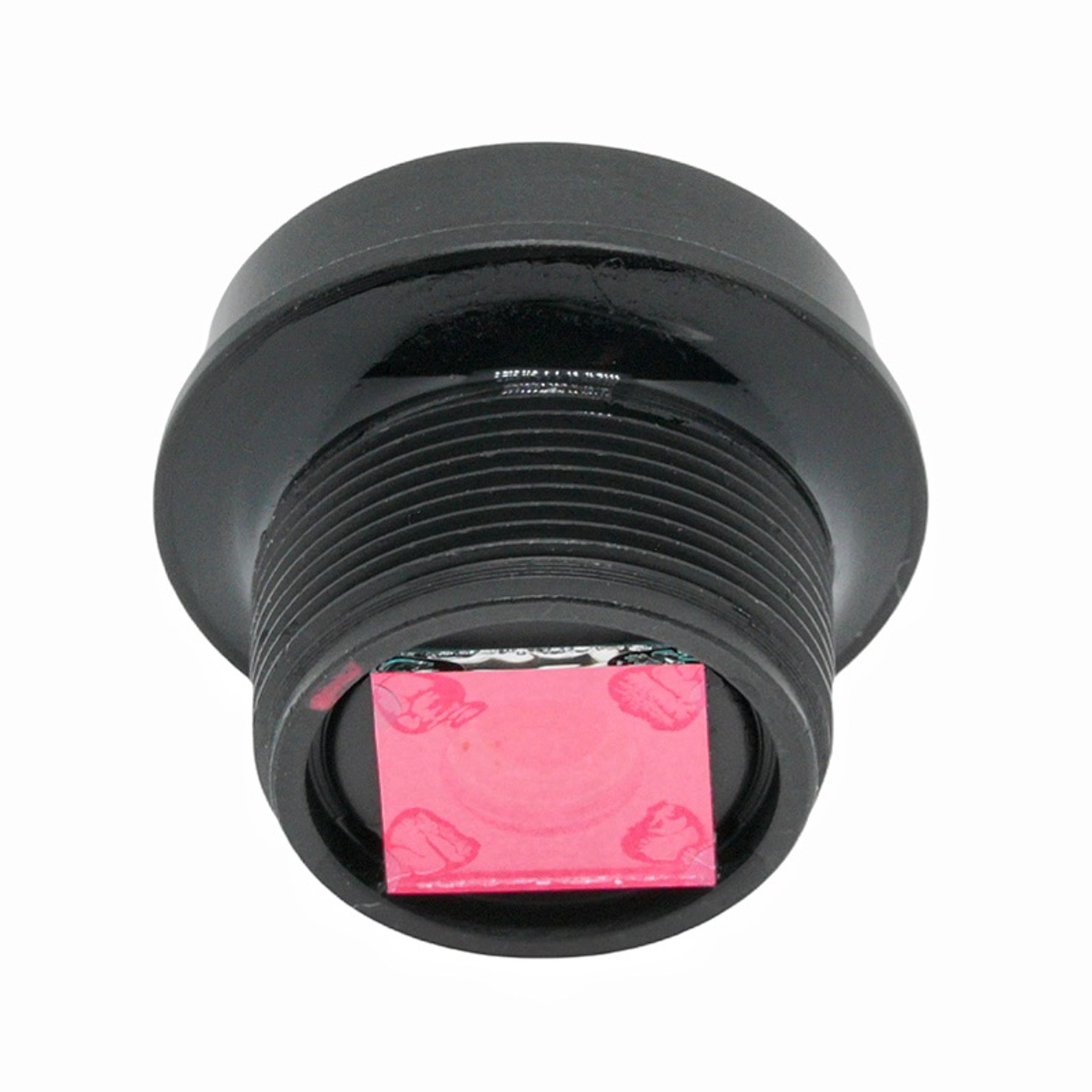

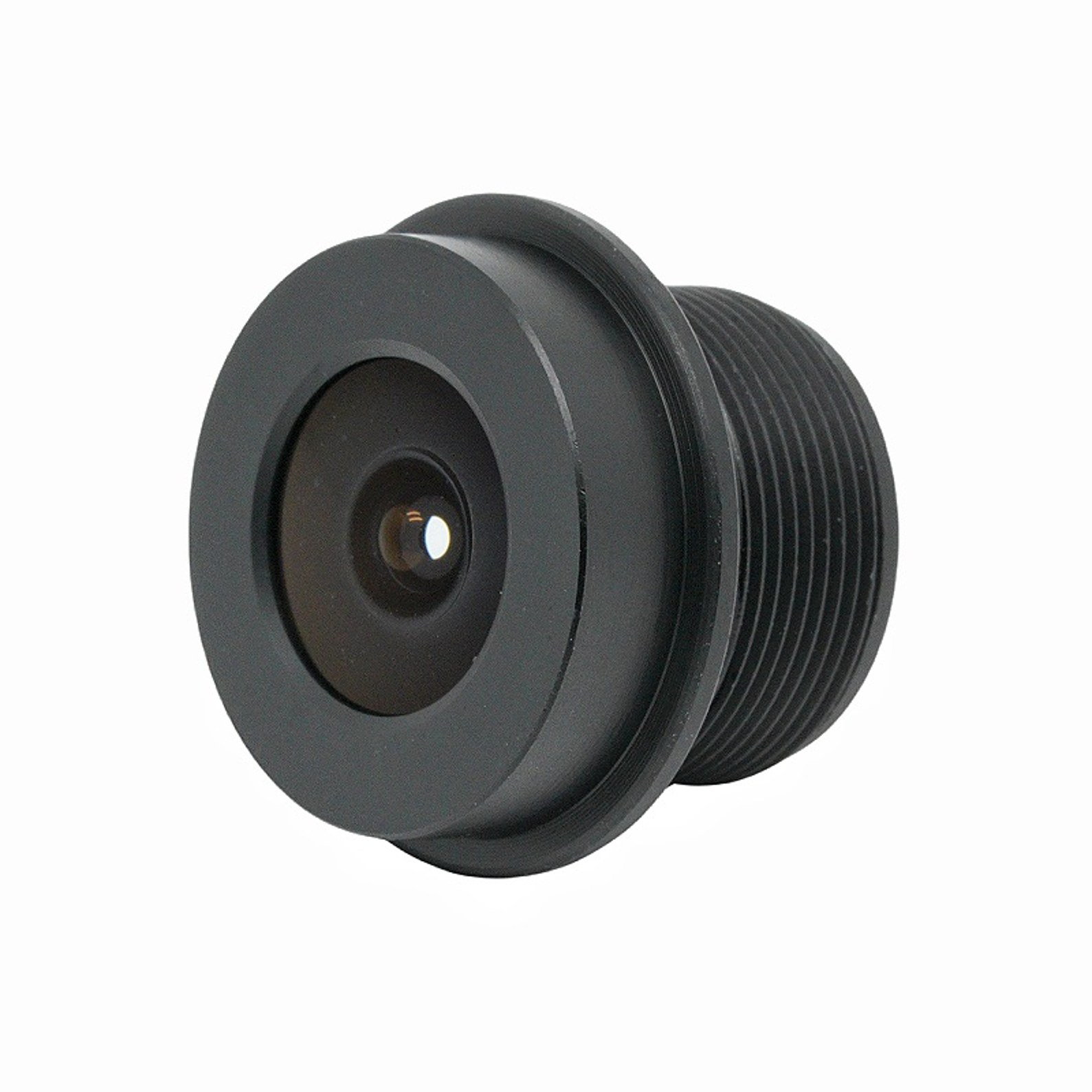

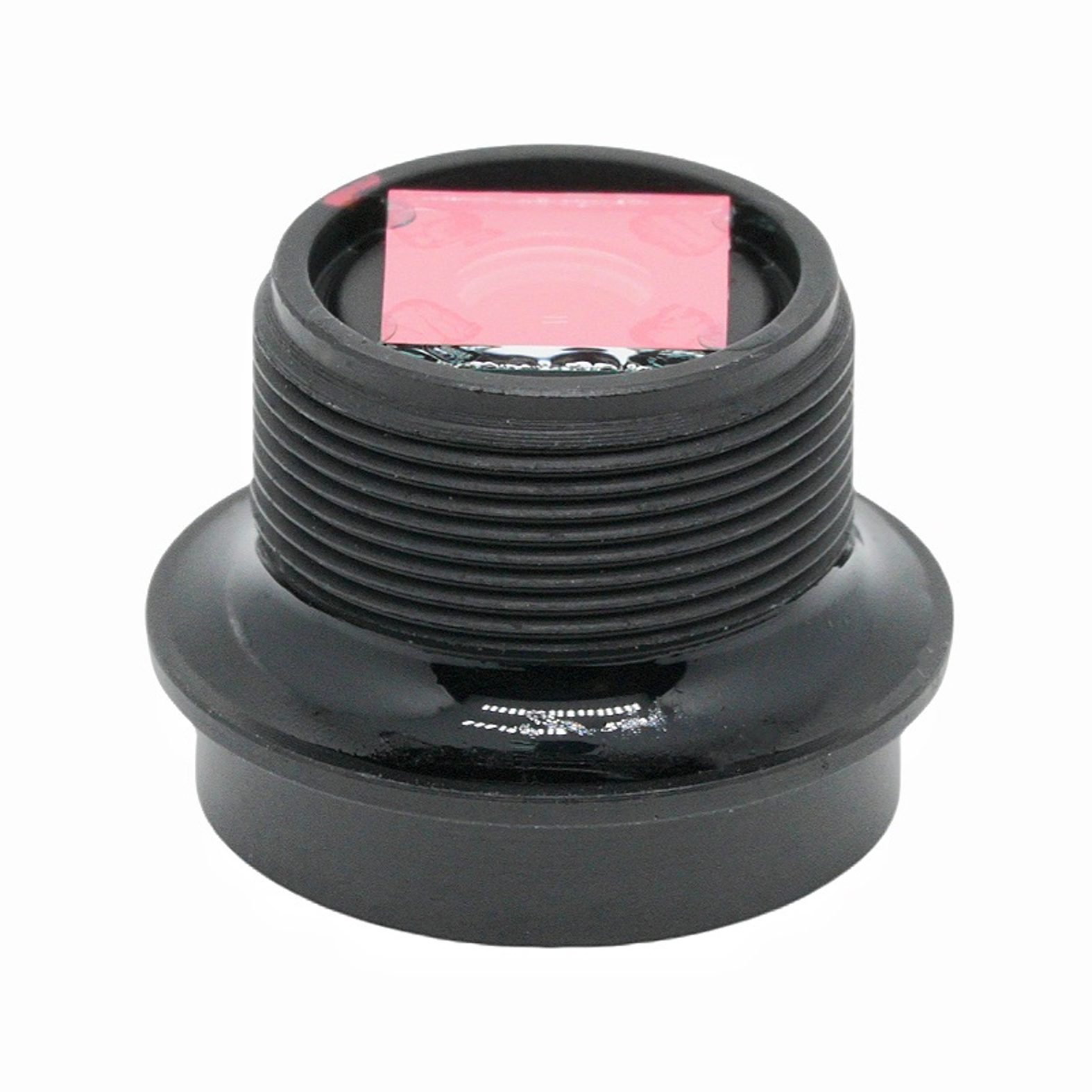

Bu kompakt M12 geniş açılı lens, 1/3" görüntü sensörleri için profesyonelce tasarlanmıştır ve kapsamlı sahne çekimi için ultra geniş diyagonal 140° görüş alanı sunar. ShangHai SLIK Optical Technology CO., LTD tarafından üretilen bu sabit odaklı CCTV lensi, geniş kapsama alanını ve kontrol edilebilir TV distorsiyonunu dengelemek için olgun optik düzeni benimser ve bu da onu kitlesel pazar gözetleme kameraları için güvenilir bir IR düzeltmeli kart lensi haline getirir. F2.5 geniş diyafram açıklığı tasarımıyla bu düşük ışıklı kamera lensi, loş ortamlarda net görüntülemeyi destekler %55,0 bağıl aydınlatma, köşe ayrıntılarını etkili bir şekilde bastırır. 22,8°'den düşük CRA'sı, ana akım CMOS sensörleriyle mükemmel uyumluluğu garanti eder. Kompakt TTL 15,0 mm yapısı, çok yönlü bir endüstriyel görüş lensi ve güvenlik panosu lensi olarak, minyatür IP kameralara, ev izleme cihazlarına ve yerleşik görüş donanımına uyar.ShangHai SILK Optik Teknolojisi CO., LTDKüresel alıcılar için her kompakt kart kamera lensinin tutarlı performansını sağlamak amacıyla optik toleransı sıkı bir şekilde kontrol eder.

2. Ayrıntılı Ürün Açıklaması

 Parametre

- F2,5 diyafram açıklığıyla eşleştirilmiş odak uzaklığı 2,88 mm ±%5:Bu M12 geniş açılı lens, kompakt gözetim modülleri için ideal olan dengeli geniş görüş ve uygun düşük ışık hassasiyeti sunar.

- 1/3” sensör için optimize edilmiş görüntü dairesi Φ6,22 mm:çapraz FOV 140°'ye, yatay 97,8°'ye, dikey 76°'ye ulaşır ve birden fazla kamera olmadan ultra geniş kapsama alanı sağlar.

- TV distorsiyonu -%20,2:Tipik geniş açı distorsiyon seviyesi, tam sahne kapsamının sıkı düz çizgi korumasına göre öncelikli olduğu genel izleme için uygundur.

- Bağıl aydınlatma %55,0:Birçok sıradan tahta mercekten daha iyi performans gösterir ve çerçeve boyunca eşit parlaklık sağlamak için karanlık köşeleri azaltır.

- CRA <22,8°:Standart CMOS sensörlerle iyi eşleşerek köşe bulanıklığını ve renk gölgelemesini ortadan kaldırır.

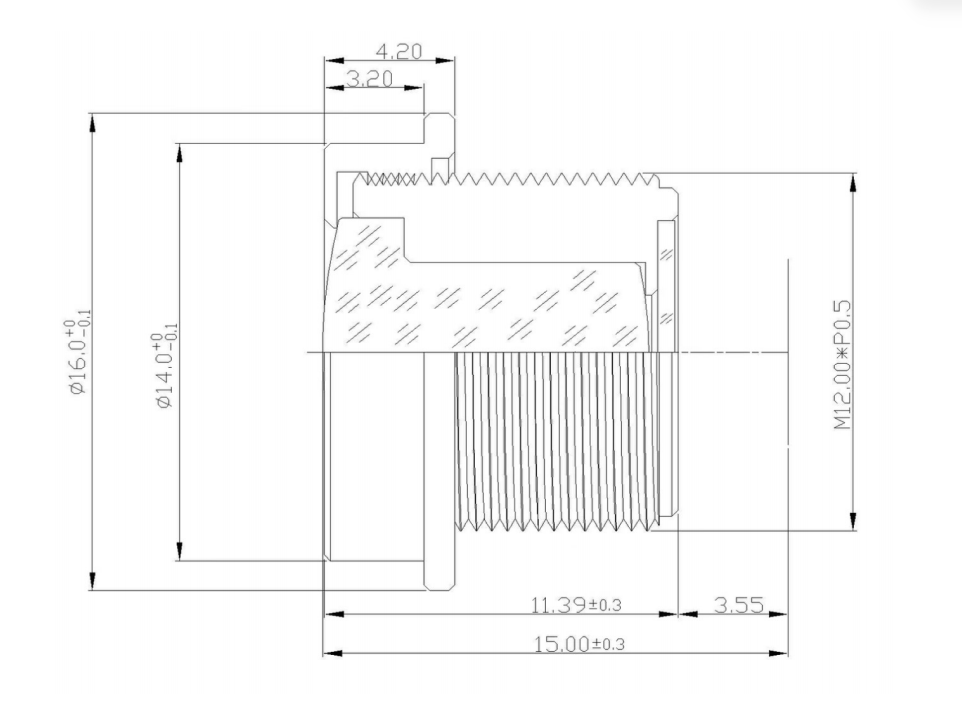

- Mekanik boyut:TTL 15,0±0,2 mm, M12 standart montaj; mini kamera düzenekleri için kolay entegrasyon.

 Performans Avantajları

- Mükemmel düşük ışık performansı:F2,5 diyafram açıklığına sahip sabit odaklı bir CCTV lensi olarak, ekstra kızılötesi dolgu ışığı olmadan gece görüntülemeyi geliştirmek için daha küçük diyafram açıklığına sahip alternatiflerden daha fazla ışık toplar.

- Kararlı IR düzeltmesi:Bu IR düzeltmeli kart lensi, görünür ve kızılötesi spektrumda tutarlı odaklamayı gerçekleştirerek gündüz-gece geçişli gözetimi destekler.

- Tekdüze kenar parlaklığı:Yüksek bağıl aydınlatma, geniş açılı sahne kaydı için bu güvenlik kartı lensinin önemli bir avantajı olan kenar ayrıntısı kaybını en aza indirir.

- Sensör dostu optik tasarım:Kontrollü CRA, geniş FOV optik lensin ortak 1/3" sensörlerle sorunsuz bir şekilde işbirliği yapmasını sağlayarak köşe çözünürlük düşüşünü önler.

- Kompakt mekanik tasarım:Kısa toplam uzunluk, ince mini IP kameralara uyar; standartlaştırılmış M12 arayüzü seri üretim değişimini kolaylaştırır.

- Sıkı tolerans kontrolü:ShangHai SLIK Optical Technology CO., LTD, bu endüstriyel görüş lensinin verimini dengelemek için hassas optik testler uygulamaktadır.

 Uygulama Alanı

- İç mekan güvenlik gözetimi:M12 geniş açılı lens, tek cihazla geniş iç mekan alanlarını kapsayan ev kameraları, ofis izleme, perakende mağaza ve koridor gözlemi için yaygın olarak kullanılır.

- Gömülü tüketici kameraları:Bu kompakt kart kamera lensi, akıllı kapı zillerine, evdeki panoramik izleme ve küçük boyutlu kablosuz kamera modüllerine uyar.

- Endüstriyel gömülü vizyon:Güvenilir bir endüstriyel görüş lensi olarak ekipman izleme, makine yardımcı görüntüleme ve kısa mesafeli alan denetimi için çalışır.

- Araç yardımcı izleme:Çevredeki alanı yakalamak için ultra geniş FOV'dan yararlanan, kabin izleme ve kısa mesafeli geniş görüşlü yerleşik kameralar için uygundur.

- Düşük ışıkta kısa mesafe izleme:Düşük ışıklı kamera merceği, depo odaları, merdiven boşlukları ve yer altı koridorları gibi loş ortamlarda iyi performans gösterir.
