2,44 mm geniş açılı lens

1. Ürün Özeti

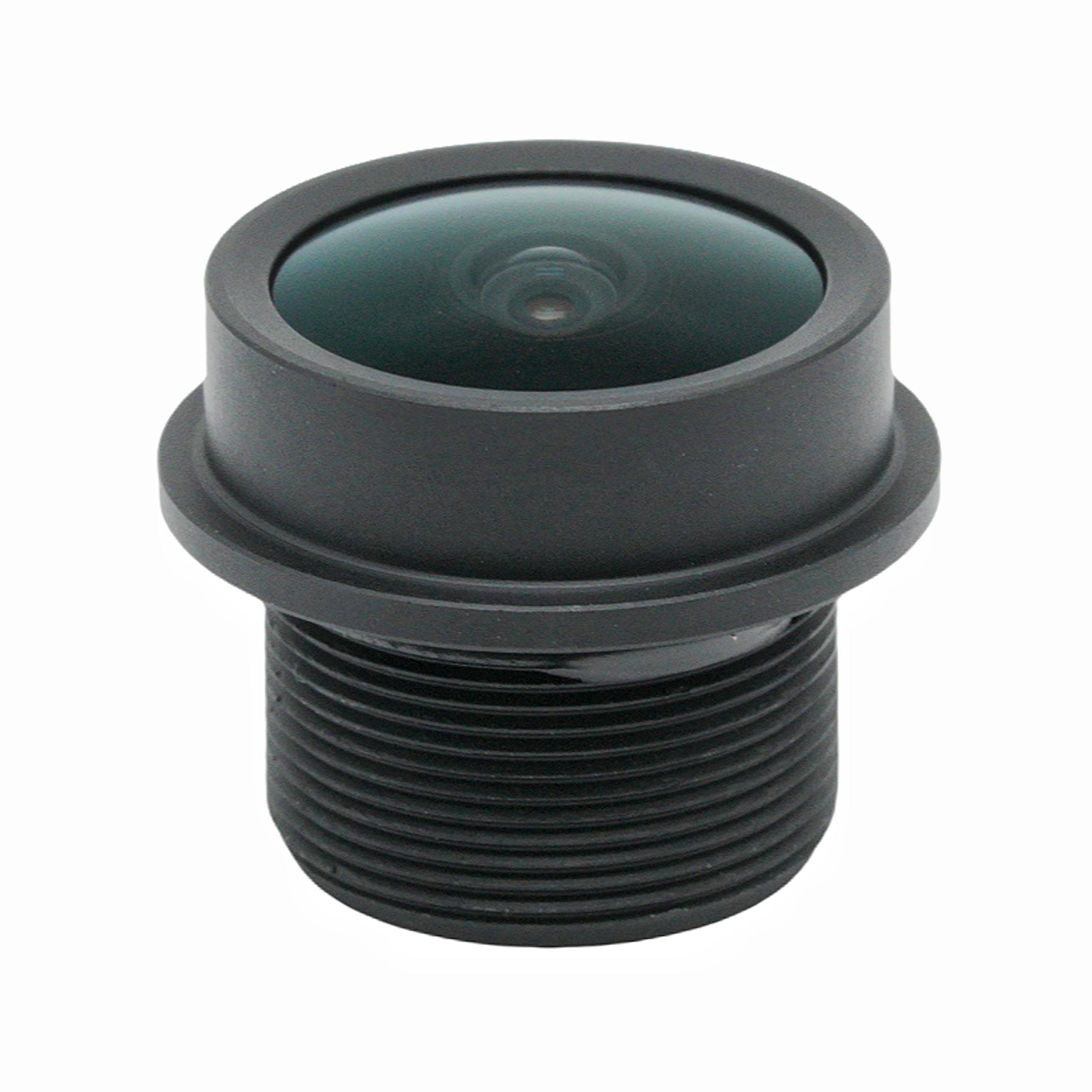

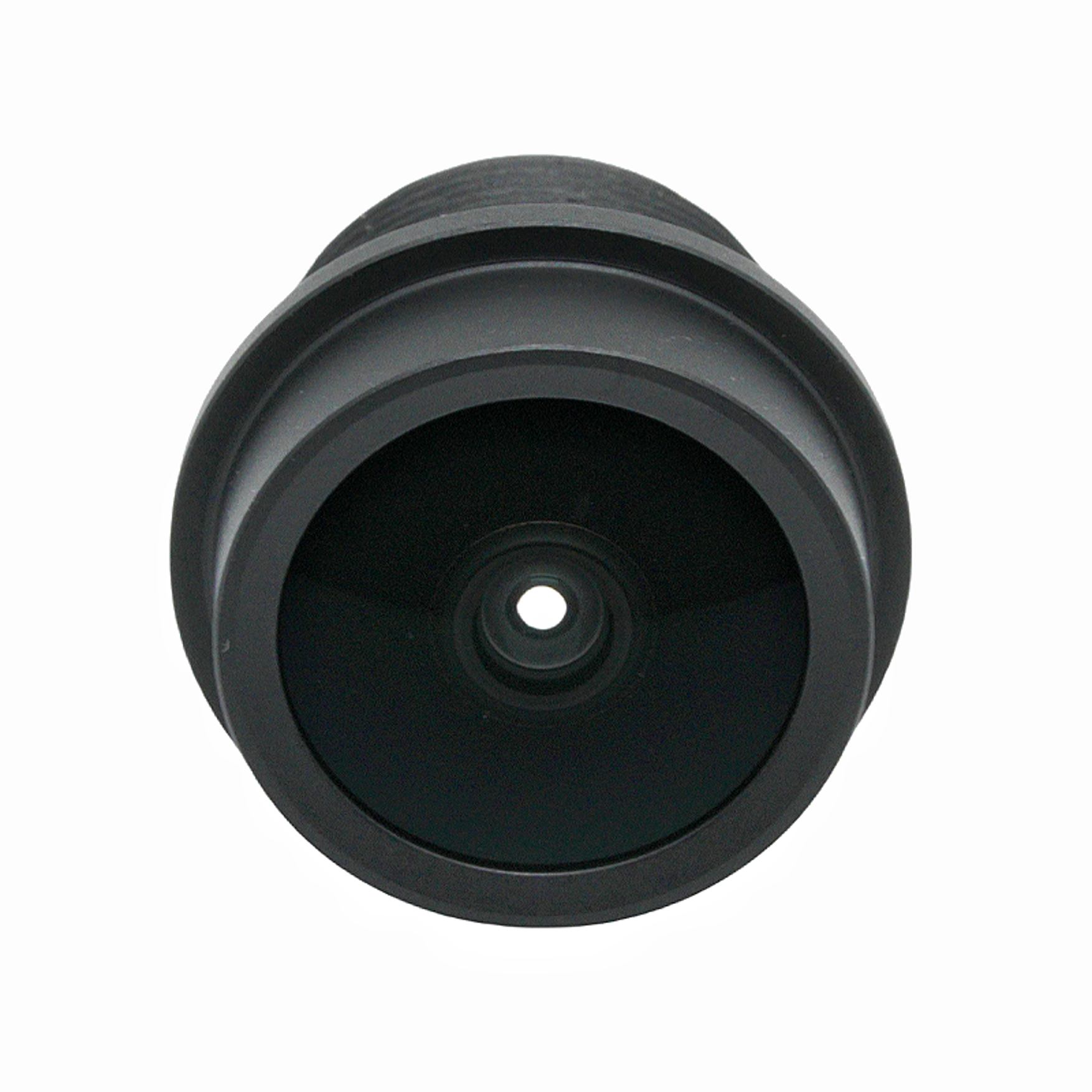

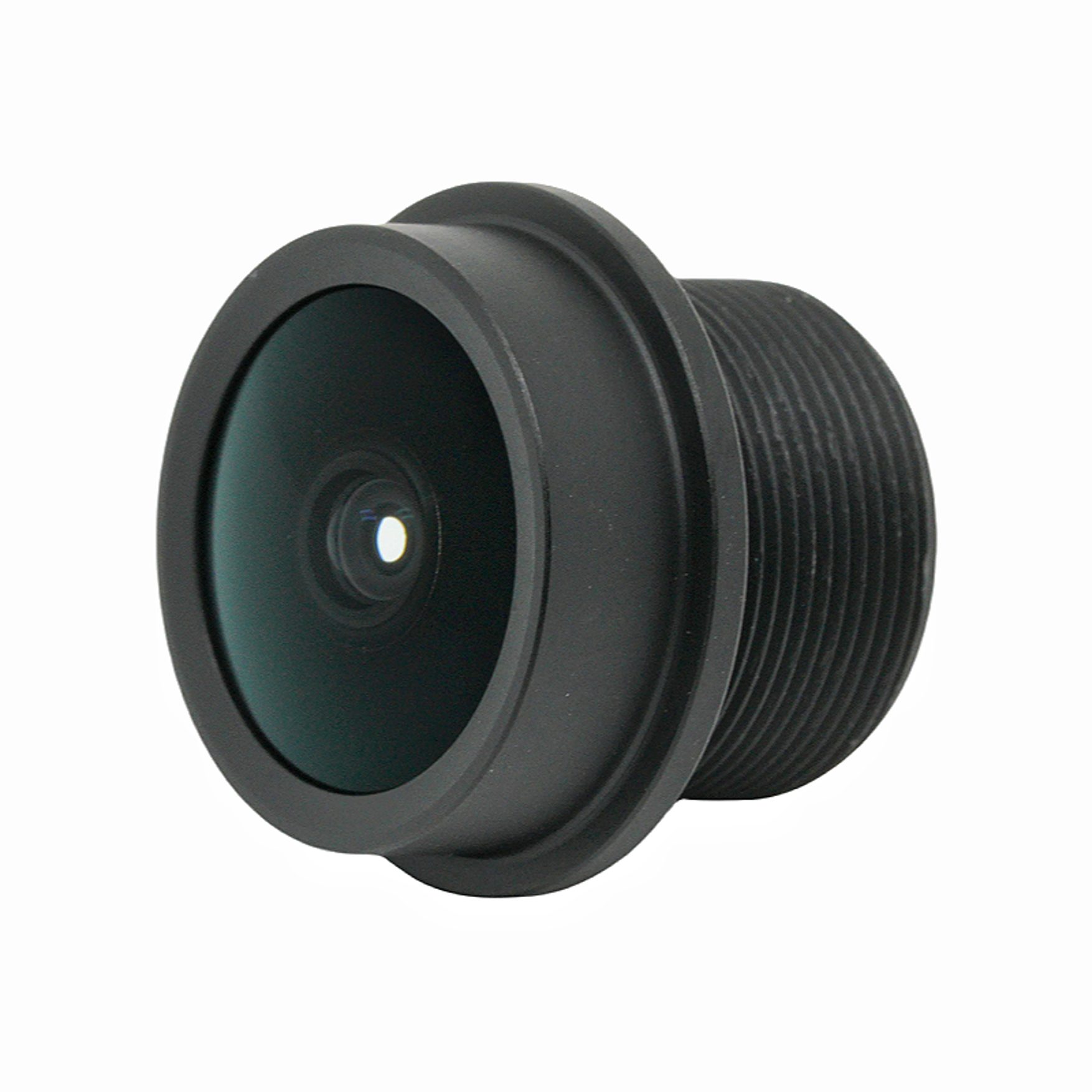

Ultra geniş açılı lens PL-WA2.44, tarafından üretilen birinci sınıf bir M12 kart lensidir.ShangHai SILK Optik Teknolojisi CO., LTD.Bu sabit odaklı lens, olağanüstü panoramik yakalama kapasitesi sunmak üzere 1/2,9" görüntü sensörleri için hassas bir şekilde optimize edilmiş profesyonel 5G+IR optik yapıyı benimser. Yüksek performanslı bir gözetleme lensi olarak, 2,44 mm etkili odak uzaklığı ve F2,5 diyafram açıklığına sahiptir ve kör bölgelerin izlenmesini ortadan kaldırmak için ultra geniş 162° diyagonal görüş alanı sağlar. Bu minyatür kamera lensi, tüm görüntü çemberi boyunca tekdüze, net görüntülemeyi garanti etmek için göreceli aydınlatmayı ve TV distorsiyonunu dengeler. ShangHai SLIK Optical Technology CO., LTD, her gömülü görüş lensi için optik toleransı ve montaj hassasiyetini sıkı bir şekilde kontrol eder. Hem gündüz hem de kızılötesi ek aydınlatma senaryolarına uygun olan bu güvenilir 1/2,9 inç kamera lensi, ev güvenliği, akıllı ekipman ve makine görüşü projelerinde yaygın olarak kullanılmaktadır. Müşteriler istikrarlı, uygun maliyetli ultra geniş açılı lens çözümlerini doğrudan fabrikamızdan temin edebilirler.

2. Ayrıntılı Ürün Açıklaması

 Parametre Analizi

- Odak uzaklığı ve diyafram açıklığı:F2,5 sabit diyafram açıklığıyla EFL 2,44 mm (tolerans ±%5). Orta diyafram açıklığı, günlük gözetim için ışık alımını ve optik çözünürlüğü dengeler.

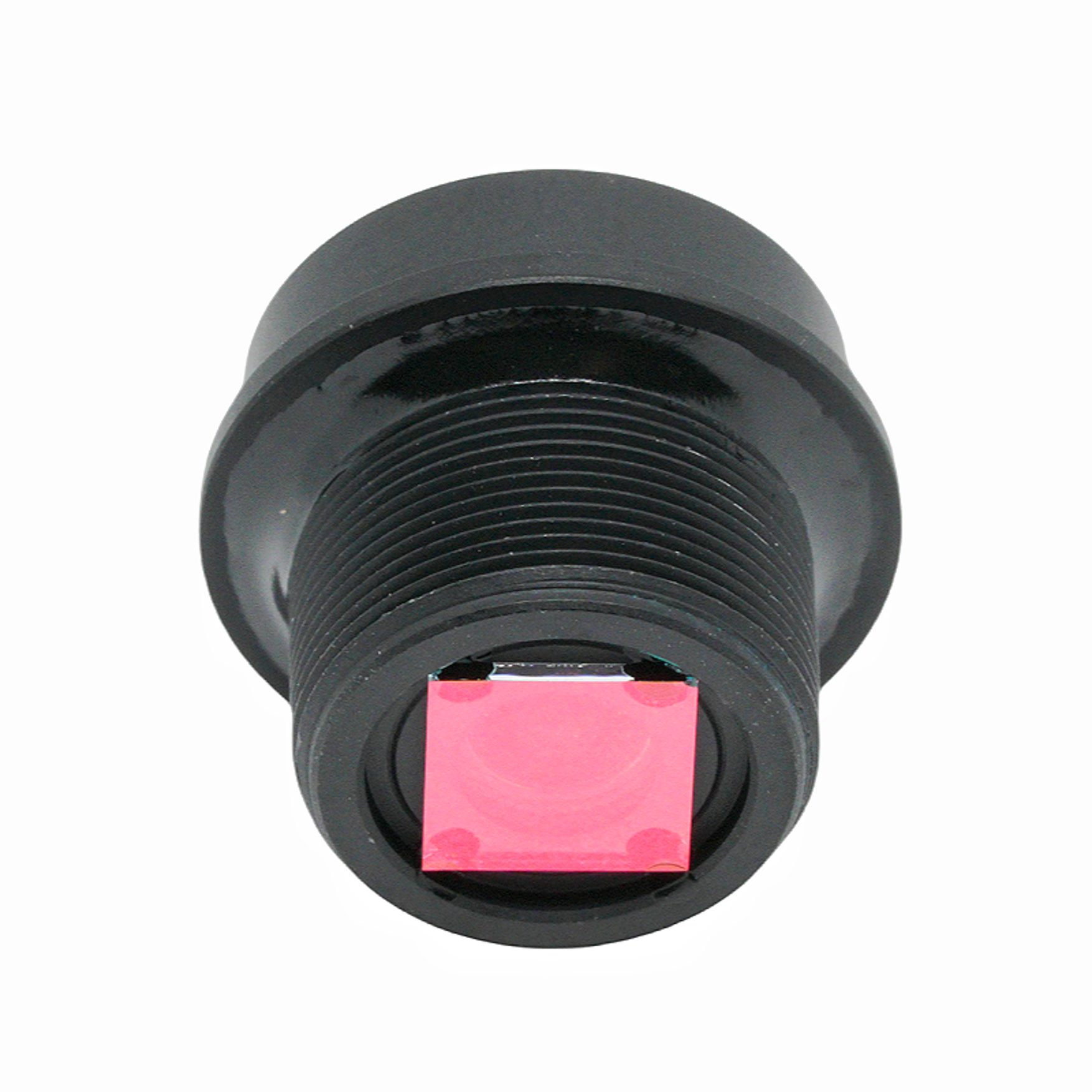

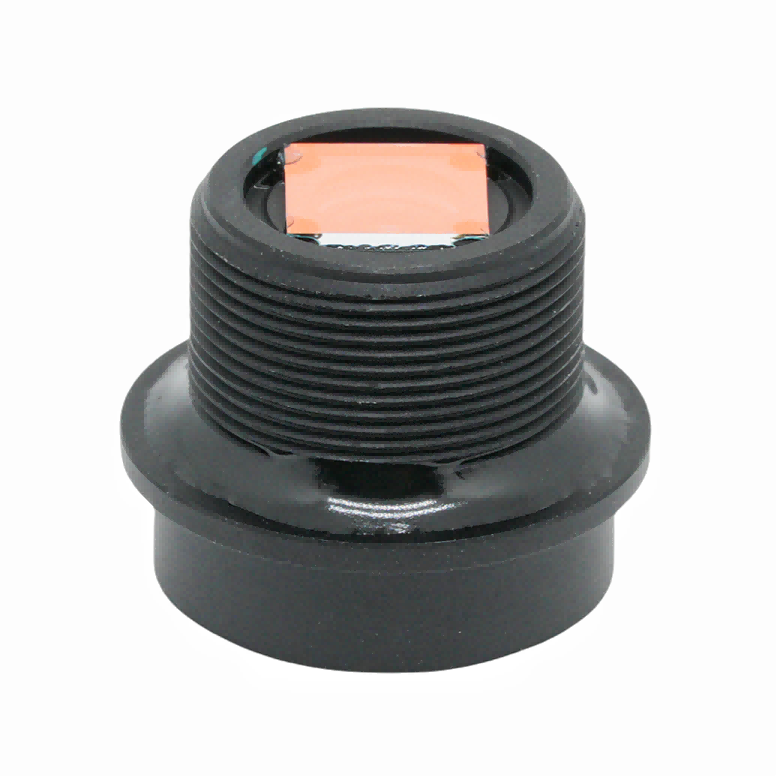

- Optik yapı:Görünür ışık ve kızılötesi görüntülemeyle uyumlu, IR kesme filtresiyle gündüz-gece geçişini destekleyen 5G+IR tasarımı.

- Sensör eşleştirme:1/2,9 inç sensör için tasarlanmıştır; maksimum görüntü dairesi Φ6,3 mm olup sensör alanını ayrıntı kaybı olmadan tamamen kaplar.

- Görüş alanı:162° diyagonal, 118° yatay, 89° dikey ultra geniş FOV, tam sahne izleme için gereken kamera miktarını büyük ölçüde azaltır.

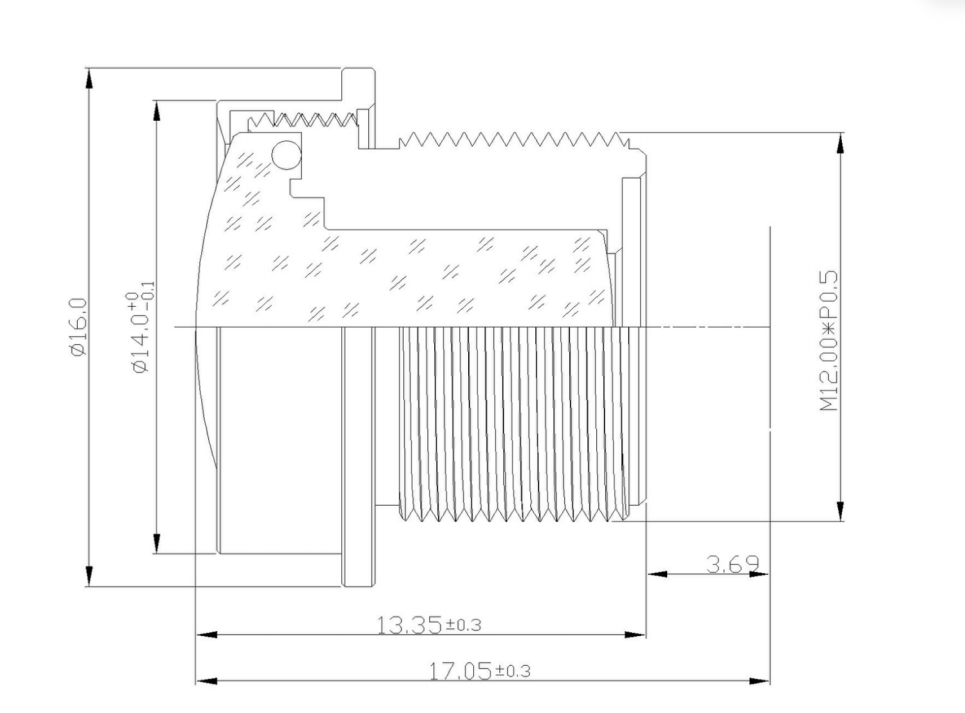

- Mekanik boyut:Toplam TTL 17,05±0,2 mm, mekanik arka odak uzaklığı 3,69±0,2 mm, yerleşik kameralara hızlı montaj için M12 standart montaj.

- Optik göstergeler:TV distorsiyonu -%26,6, bağıl aydınlatma %55,0, CRA 18,15°'den az, ana akım CMOS sensörün alım açısı gereksinimlerine uygundur.

 Performans Avantajları

- Ekstra geniş panoramik kapsama alanı:Ultra geniş açılı bir lens olan 162° diyagonal FOV, geniş alan izlemeyi gerçekleştirerek genel sistem maliyetini etkili bir şekilde azaltır.

-Gündüz-gece ikili kullanılabilirliği:Bu M12 kart lensinin 5G+IR optik yapısı, hem görünür hem de kızılötesi bantlardaki renk sapmasını düzelterek IR aydınlatma altında keskin görüntüleri korur.

-Kompakt endüstriyel tasarım:Kısa TTL yapısı minyatür gömülü kameralara uyar; standart M12 arayüzü bu sabit odaklı lensin değiştirilebilirliğini sağlar.

-Optimize edilmiş sensör eşleşmesi:Kontrollü CRA karanlık köşeleri önler, uzun süreli sürekli çalışmada 1/2,9" kamera lensi için istikrarlı görüntüleme kalitesini garanti eder.

- Sıkı üretim kontrolü:ShangHai SLIK Optical Technology CO., LTD, toplu siparişlerde tutarlı optik performans sağlamak amacıyla her gözetim lensi üzerinde tam denetim gerçekleştirir.

 Uygulama Alanı

- Ev ve ticari gözetim:Ultra geniş açılı lens, iç mekan panoramik güvenlik kameralarında, bebek monitörlerinde ve perakende mağaza izleme cihazlarında kullanılır.

- Gömülü akıllı görüş:Bu yerleşik görüş lensi, akıllı ev kameralarına, robotik görsel modüllere ve yapay zeka kenar tanıma ekipmanına uyar.

- Endüstriyel minyatür izleme:Geniş alan kapsamı, inceleme ekipmanı ve taşınabilir kayıt cihazları gerektiren kompakt makine görüşü kameraları için uygundur.

- Araç yardımcı görüşü:Minyatür kamera merceği, kabin içi izleme ve kısa mesafeli panoramik yardımcı gözlem sistemlerinde uygulanabilir.

- Tüketici akıllı cihazları:Karmaşık mekanik ayarlar gerektirmeden geniş görüntüleme aralığına ihtiyaç duyan çeşitli küçük boyutlu akıllı kameralarda yaygın olarak kullanılmaktadır.
