Asferik Optikler Neden Modern Kameraların Her Yerinde?

Modern bir kamera merceğini parçalarına ayırdığınızda, diğer optik unsurlardan biraz farklı görünen bir şey bulma ihtimaliniz yüksektir.

Ortası daha kalın olabilir.

Alışılmadık bir eğriliğe sahip olabilir.

Geleneksel küresel mercek yüzeyinin aksine, eğriliği basit bir küreyi takip etmiyor.

Bu birküresel olmayan mercek elemanı.

Asferik optikler artık akıllı telefon kameralarından kompakt güvenlik kameralarına, otomotiv görüntüleme sistemlerine, drone'lara, yapay görüş kameralarına ve profesyonel fotoğraf lenslerine kadar her şeyde bulunuyor.

Her zaman durum böyle değildi.

Peki ne değişti?

Kısa cevap, modern kameraların lenslerden küçülürken çok daha fazlasını yapmasını istemesidir.

Ve ne yazık ki fizik bunu kolaylaştırmayı kabul etmedi.

Küresel Lens Aslında Uygun Bir Uzlaşmadır

Geleneksel yaklaşımla başlayalım.

Küresel bir mercek yüzeyi bir küreyi temel alır.

Bu, yüzeyin üretimini nispeten basit hale getirir.

Ama bir sorun var.

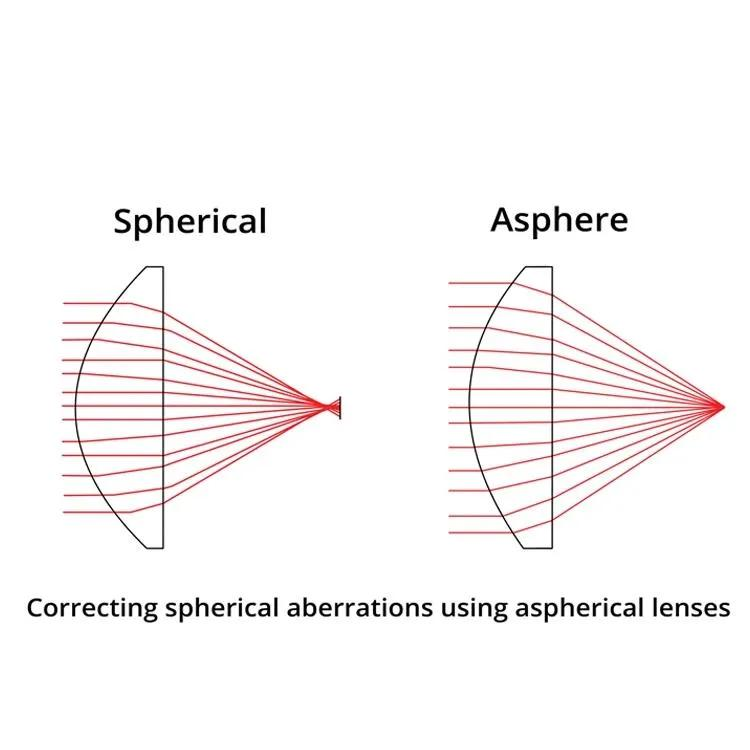

Küresel merceğin farklı kısımlarından geçen ışık ışınları her zaman tam olarak aynı noktada birleşmez.

Optik eksene yakın ışınlar ve merceğin dış kısmından geçen ışınlar farklı şekilde odaklanabilir.

Bu üretirküresel sapma.

Özellikle lens geniş bir diyafram açıklığında kullanıldığında görüntü daha az keskin hale gelir.

Sorunu telafi etmek için daha fazla optik öğe ekleyebilirsiniz.

Ve tarihsel olarak, lens tasarımcılarının yaptığı da tam olarak budur.

Ama şimdi başka bir sorununuz var:

Daha fazla eleman, daha fazla alan, daha fazla ağırlık, daha fazla yüzey, daha fazla üretim karmaşıklığı ve potansiyel olarak daha fazla maliyet anlamına gelir.

Sonunda biri şu bariz soruyu sorar:

Neden mercek yüzeyinin şeklini değiştirmiyorsunuz?

Asferik optiklerin kullanışlı olduğu yer burasıdır.

Asferik Yüzeyi Farklı Kılan Nedir?

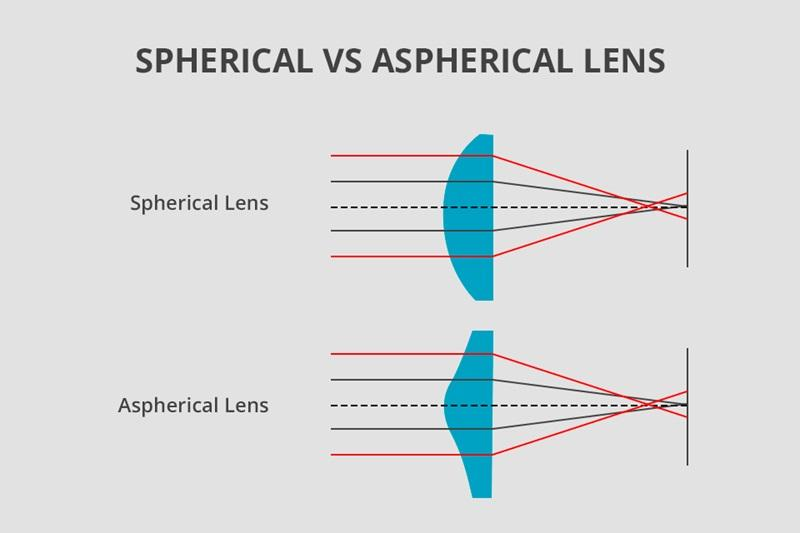

Küresel bir yüzeyin sabit bir eğrilik yarıçapı vardır.

Asferik bir yüzey bunu yapmaz.

Eğrisi merkezden kenara doğru kademeli olarak değişir.

Bu kulağa küçük bir geometrik fark gibi gelebilir.

Optik olarak son derece kullanışlıdır.

Tasarımcılar yüzey şeklini dikkatli bir şekilde kontrol ederek ışık ışınlarının çok daha kontrollü bir şekilde yakınlaşmasını sağlayabilirler.

Bu, asferik bir elemanın, aksi takdirde birkaç geleneksel küresel eleman gerektirecek olan optik sapmaları düzeltmesine olanak tanır.

Basit bir ifadeyle:

Bazen bir sorunu çözmek için daha fazla cam eklemek yerine camın şeklini değiştirebilirsiniz.

Asferik optiğin bu kadar önemli olmasının ana nedenlerinden biri de budur.

Gerçek Avantaj Sadece “Daha Keskin” Değil

İnsanlar genellikle küresel olmayan lensleri keskinliği artırmanın bir yolu olarak tanımlar.

Bu doğru ama eksik.

Daha büyük avantajoptik tasarım özgürlüğü.

Asferik bir yüzey, mühendislerin tasarıma bağlı olarak çeşitli optik özellikleri yönetmelerine yardımcı olabilir.

Bunlar şunları içerebilir:

Küresel sapma

Koma

 Astigmatlık

Bozulma

Saha performansı

Genel lens boyutu

Kompakt fotoğraf makinelerinde bu çok önemlidir.

Modern kamera modüllerinin çoğu zaman çok dar mekanik alanlara sığması gerekirken aynı zamanda aşağıdakileri sağlaması gerekir:

Geniş görüş alanları

 Geniş açıklıklar

Yüksek çözünürlük

İyi kenar performansı

Tüm bunları yalnızca geleneksel küresel elemanları kullanarak başarmaya çalışmak son derece zor olabilir.

Asferik optikler tasarımcıya başka bir araç sağlar.

Ve bazen, iyi tasarlanmış bir küresel olmayan yüzey, birçok geleneksel yüzeyin normalde yapması gereken işi yapabilir.

Geniş Açılı Kameralar Neden Asferik Optikleri Seviyor?

Geniş açılı lensler özellikle zordur.

Görüş alanı büyüdükçe ışık optik sisteme giderek farklı açılardan girer.

Bu ışınları kontrol altında tutmak zorlaşıyor.

Bozulmanın yönetilmesi daha zor hale gelir.

Edge performansının sürdürülmesi daha zor hale geliyor.

Geniş açılı kamera tasarımlarında küresel olmayan öğelerin bu kadar sık ​​görülmesinin bir nedeni de budur.

Kompakt bir güvenlik kamerası düşünün.

Üretici geniş görüş alanı, küçük lens boyutları, yüksek çözünürlük ve düşük ışıkta iyi performans isteyebilir.

Bu gereksinimler optik tasarımı farklı yönlere çekmektedir.

Daha geniş bir diyafram açıklığı ışığın toplanmasına yardımcı olur.

Daha geniş bir görüş alanı kapsamı artırır.

Daha küçük bir paket ürün entegrasyonuna yardımcı olur.

Ancak bu kararların her biri optik zorluklar yaratıyor.

Asferik yüzeyler tasarımcıların uygulanabilir bir denge bulmasına yardımcı olabilir.

Akıllı Telefonlar Neden Küresel Olmayan Optikleri Daha da Önemli Hale Getirdi?

Akıllı telefonlar muhtemelen anlaşılması en kolay örnektir.

Bir akıllı telefon kamerası küçüktür.

Ancak üreticiler bunun yirmi yıl önce çok daha büyük bir kameradan dikkate değer görünebilecek görüntüler üretmesini bekliyor.

Çok sayıda geleneksel cam elemanın eklenmesiyle her optik sorunu çözmeye yetecek fiziksel alan bulunmuyor.

Çözüm, son derece optimize edilmiş optik tasarımdır.

Asferik yüzeyler çok kompakt bir paket içerisinde önemli düzeltmeler sağlayabilir.

Aynı prensip diğer minyatür görüntüleme sistemleri için de geçerlidir.

Güvenlik kameraları, gömülü görüş modülleri, otomotiv kameraları, drone'lar, robotlar ve akıllı cihazların tümü benzer baskılarla karşı karşıyadır:

Daha az fiziksel alanda daha fazla optik performans.

Ancak Küresel Olmayan “Otomatik Olarak Daha İyi” Anlamına Gelmez

Bu önemli bir nokta.

Asferik bir mercek elemanı otomatik olarak küresel olandan üstün değildir.

Bir tasarım aracıdır.

Kötü tasarlanmış küresel olmayan bir yüzey yine de zayıf optik performans üretebilir.

Küresel olmayan bir öğenin kullanılması, aşağıdakileri yönetme ihtiyacını ortadan kaldırmaz:

Kromatik sapma

Bozulma

 İmalat toleransları

 Hizalama

Kaplama performansı

Termal davranış

Optik sistemin tamamının hâlâ birlikte çalışması gerekiyor.

Aslında, asferik yüzeyler bazen yüzey geometrisi daha karmaşık olduğundan üretim ve kalite kontrolünü daha zorlu hale getirebilir.

Yani gerçek başarı basitçe şöyle değil:

"Küresel olmayan bir mercek kullandık."

Bu:

"Doğru sorunu çözmek için doğru optik geometriyi kullandık."

Üretim Teorinin İlginç Olduğu Yerdir

Bilgisayarda küresel olmayan bir yüzey tasarlamak ile binlercesini tutarlı bir şekilde üretmek arasında büyük bir fark var.

Gerekli yüzey profilinin doğru şekilde üretilmesi gerekmektedir.

Daha sonra elemanın doğru şekilde monte edilmesi gerekir.

İyi bir optik tasarım bile, üretim toleranslarının yeterince kontrol edilmemesi durumunda performansı kaybedebilir.

Bu nedenle optik üreticileriBoshi OptikTasarım ve üretimi birlikte düşünmek gerekiyor.

Modern optik üretim, hassas kalıplama, optik bileşen işleme, montaj, boyutsal inceleme ve optik performans testini içerebilir.

Optik yüzey ne kadar zorlu olursa proses kontrolü de o kadar önemli hale gelir.

Asferik Optiklerin Her Yerde Bulunmasının Daha Büyük Nedeni

Peki neden pek çok modern kamerada asferik optik görüyoruz?

Çünkü kameralar gelişti.

Daha küçüktürler.

Sensörler daha yeteneklidir.

Görüş alanları daha geniştir.

Açıklıklar daha büyüktür.

Çözünürlük gereksinimleri daha yüksektir.

Ve kameralar giderek daha kısıtlı ortamlara yerleştiriliyor.

Bir drone devasa bir lensi taşıyamaz.

Bir robotun kompakt görüş modüllerine ihtiyacı vardır.

Bir aracın özenle tasarlanmış muhafazalara uyan kameralara ihtiyacı vardır.

Bir akıllı telefonun neredeyse boş alanı yoktur.

Asferik optik, optik mühendislerine bu sorunları çözme konusunda bir derece daha özgürlük sağlar.

Bunlar sihirli bir madde değil.

Bunlar, modern optik tasarımcıların sahip olduğu en kullanışlı araçlardan biridir.

Ve artık bu kadar küçük kameralardan ne kadar çok şey istediğimizi düşünürsek muhtemelen onlara minnettar olmalıyız.
