Giriş: Lens Teknik Özellikler Sayfası Sadece Sayılardan Oluşan Bir Tablo Değildir

Mühendisler bir kamera lensi seçerken ilk adım genellikle basittir:

Teknik özellikler sayfasını açın.

Daha sonra işin zor kısmı geliyor.

Tipik bir lens veri sayfası şunları içerebilir:

• yabancı dil
• F numarası
• görüş açısı
• MTF
• Çarpıtma
• MKK
• TTL
• Sensör formatı
• Bağıl aydınlatma

Deneyimli optik mühendisleri için bu rakamlar bir hikaye anlatıyor.

Yeni başlayanlar için yabancı bir dile benzeyebilirler.

Buradaki zorluk "en iyi" özelliklere sahip bir lens bulmak değildir.

Zorluk anlamaktır:

Uygulamanız için gerçekte hangi optik parametreler önemlidir?

Güvenlik kamerası, otonom robot, drone, tıbbi cihaz ve endüstriyel görüş sistemlerinin tümü lens kullanır ancak tamamen farklı optik özellikler gerektirirler.

Bu kılavuz, mühendislerin seçim yapmadan önce anlaması gereken temel kamera merceği özelliklerini açıklamaktadır.

---

1. Odak Uzaklığı (EFL): Lens Perspektifinin Temeli

Odak Uzunluğu Nedir?

Etkin odak uzaklığı (EFL), bir kamera merceğinin en önemli özelliklerinden biridir.

Şunları belirler:

• Büyütme
• Görüş açısı
• Nesneler arasındaki perspektif ilişkisi

Basitçe:

Kısa odak uzaklığı = daha geniş görüş
Uzun odak uzaklığı = daha dar görüş

---

Yaygın Örnekler

Geniş Açı Lens

Tipik odak uzunlukları:

• 1,8 mm
• 2,8 mm
• 3,6 mm

Uygulamalar:

• Güvenlik kameraları
• Akıllı ev cihazları
• Robotik
• Park izleme

Avantajları:

• Geniş kapsama alanı
• Daha iyi çevre bilinci

Sınırlamalar:

• Daha yüksek distorsiyon
• Uzaktaki nesne boyutu azaltıldı

---

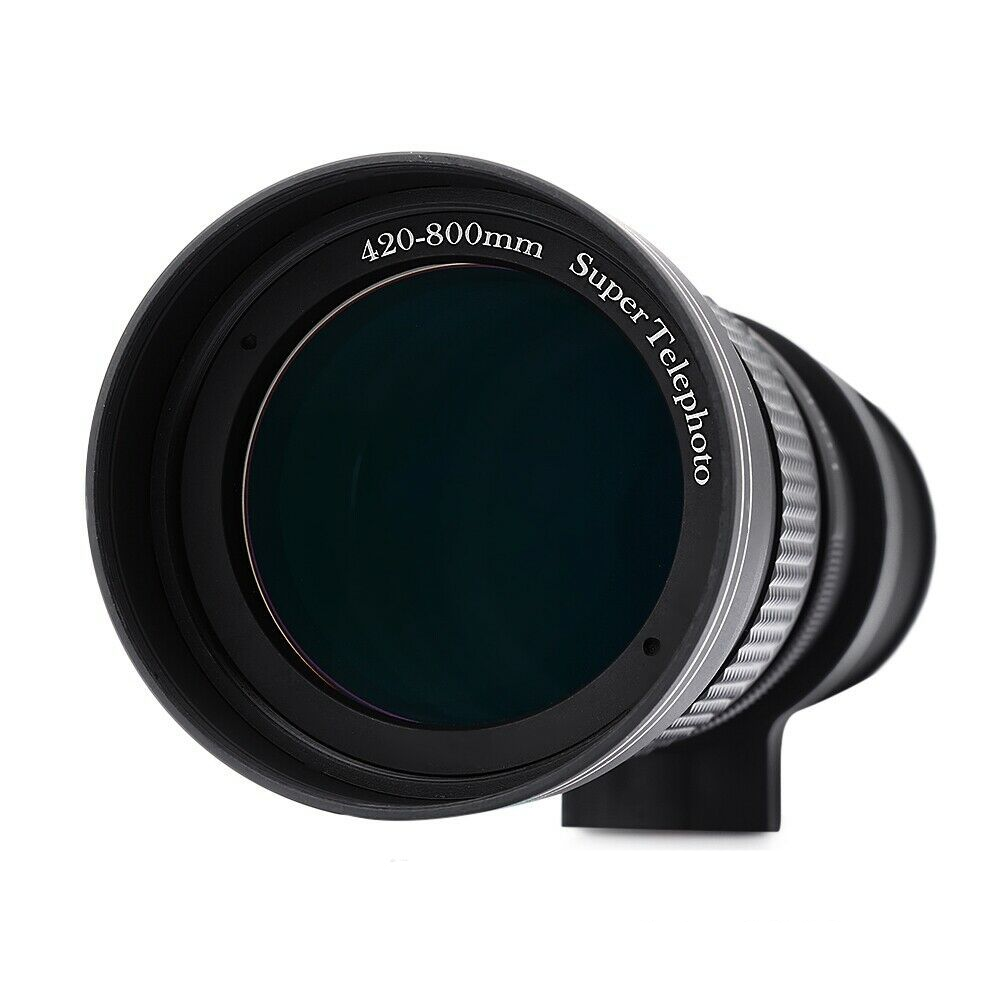

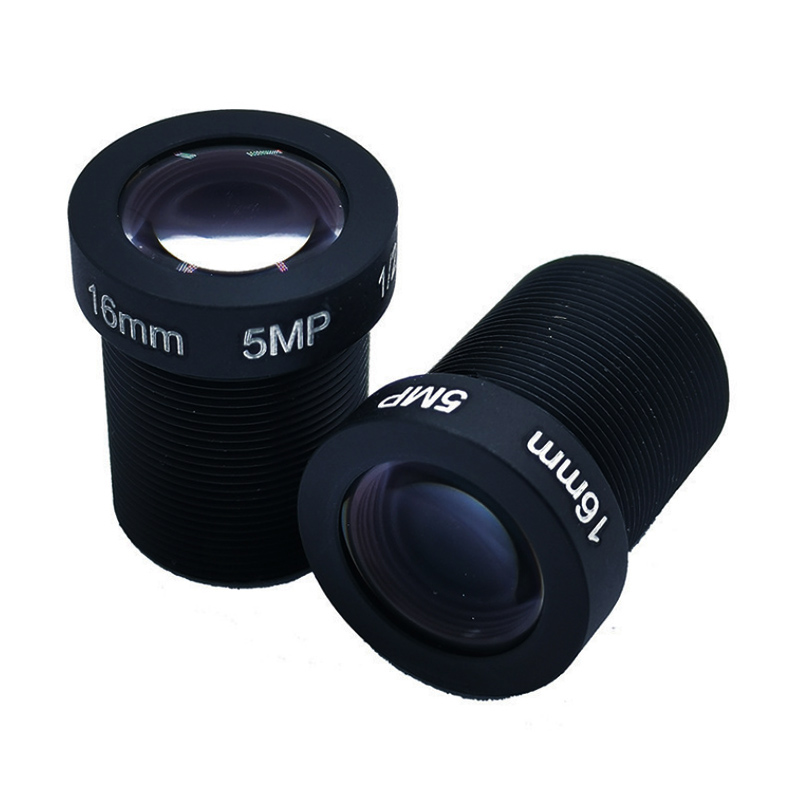

Telefoto Lens

Tipik odak uzunlukları:

• 12 mm
• 25mm
• 50 mm+

Uygulamalar:

• Trafik izleme
• Uzun mesafeli muayene
• Endüstriyel ölçüm

Avantajları:

• Uzak ayrıntıları yakalar

Sınırlamalar:

• Dar görüş alanı

---

2. Görüş Alanı (FOV): Kamera Ne Kadar Görebilir?

Görüş Alanı, bir mercek tarafından yakalanan görünür alanı tanımlar.

Genellikle şu şekilde ifade edilir:

• Yatay Görüş Alanı
• Dikey Görüş Alanı
• Çapraz Görüş Alanı

---

FOV Neden Önemlidir?

Yanlış FOV'u seçmek pahalı sorunlar yaratır.

Çok dar:

• Daha fazla kör nokta
• Daha fazla kamera gerekli
• Daha yüksek kurulum maliyeti

Çok geniş:

• Aşırı distorsiyon
• Azaltılmış tanıma doğruluğu

Profesyonel bir lens seçim süreci her zaman şunları dikkate alır:

• Hedef mesafe
• Algılama alanı
• Nesne boyutu
• Tanınma gereksinimleri

---

3. Diyafram (F-numarası): Lensin Işığı Yakalama Yeteneği

Diyafram en çok yanlış anlaşılan özelliklerden biridir.

F-sayısı aşağıdakiler arasındaki oranı temsil eder:

• Objektif odak uzaklığı
• Giriş gözbebeği çapı

F numarası ne kadar küçük olursa:

→ Açıklık ne kadar büyük olursa
→ Objektife ne kadar çok ışık girerse

---

Ortak Açıklık Değerleri

---

Diyafram Neden Önemlidir?

Düşük ışıklı ortamlar zorluklar yaratır:

• Artan sensör gürültüsü
• Daha uzun maruz kalma süresi
• Hareket bulanıklığı

Daha büyük bir diyafram, elektronik amplifikasyondan önce daha fazla optik bilgi sağlayarak yardımcı olur.

Bu nedenle yüksek performanslı uygulamalar giderek daha fazla geniş diyafram açıklığına sahip lenslere odaklanıyor.

---

4. Sensör Uyumluluğu: Lens ve Sensör Birlikte Çalışmalıdır

Mühendislerin yaptığı yaygın bir hata, yalnızca odak uzaklığına dayalı bir lens seçmektir.

Bir lensin aynı zamanda sensör formatıyla da eşleşmesi gerekir.

Yaygın sensör boyutları şunları içerir:

• 1/4"
• 1/3"
• 1/2,7"
• 1/2"
• 1/1,8"
• 1/1,2"

---

Eşleşmezlerse Ne Olur?

Lens Görüntüsü Çemberi Çok Küçük

Sonuç:

• Karanlık köşeler
• Kenar ayrıntısı kaybı
• Kayıp pikseller

---

Daha Büyük Sensörde Kullanılan Daha Küçük Sensör için Tasarlanmış Lens

Sonuç:

• Azaltılmış görüntü kalitesi
• Kötü kenar performansı

---

Profesyonel optik eşleştirme aşağıdakilerin dikkate alınmasını gerektirir:

• Sensör diyagonal
• Piksel boyutu
• Baş ışın açısı
• Resim çemberi

---

5. Distorsiyon: Geniş ve Kullanılabilir Arasındaki Fark

Distorsiyon, bir görüntüdeki düz çizgilerin ne kadarının kavisli hale geldiğini tanımlar.

En yaygın tür:

Namlu Bozulması

Tipik olarak:

• Geniş açılı lensler
• Balık gözü lensler



---

Distorsiyon her zaman kötü değildir.

Örneğin:

FPV drone lensleri, sürükleyici bir görüntü oluşturmak için genellikle bilinçli olarak güçlü geniş açılı distorsiyon kullanır.

Fakat:

Aşağıdaki gibi uygulamalar:

• Ölçüm sistemleri
• Plaka tanıma
• Makine görüşü

daha iyi distorsiyon kontrolü gerektirir.

Önemli olan distorsiyonu tamamen ortadan kaldırmak değil.

Önemli olan uygulama ihtiyaçlarına göre distorsiyonu kontrol etmektir.

---

6. MTF: Gerçek Optik Performansın Ölçülmesi

MTF (Modülasyon Transfer Fonksiyonu) en önemli optik değerlendirme yöntemlerinden biridir.

Bir merceğin kontrastı bir nesneden görüntüye ne kadar iyi aktardığını açıklar.

Basitçe:

Daha yüksek MTF = Ayrıntıları yeniden üretme yeteneği daha iyi.

---

MTF Neden Önemlidir?

İki mercek şunlara sahip olabilir:

• Aynı odak uzaklığı
• Aynı diyafram
• Aynı çözünürlük derecesi

Ancak tamamen farklı görüntü kalitesi.

Neden?

Çünkü optik performans şunlara bağlıdır:

• Cam kalitesi
• Mercek yapısı
• Kaplama teknolojisi
• Üretim hassasiyeti

MTF gerçek optik yeteneği ortaya koyuyor.

---

7. CRA (Baş Işın Açısı): Modern Sensörler İçin Kritik

CRA, gelen ışık ışınlarının sensöre ulaştığı açıyı tanımlar.

Modern CMOS sensörleri CRA'ya karşı oldukça hassastır.

Yanlış CRA eşleşmesi aşağıdakilere neden olabilir:

• Renk gölgeleme
• Azaltılmış parlaklık
• Görüntü bozulması

Bu parametre özellikle aşağıdakiler için önemlidir:

• Otomotiv kameraları
• Makine görüşü
• Yüksek çözünürlüklü sensörler

---

8. TTL ve Mekanik Tasarım Parametreleri

Göz önünde bulundurulması gereken tek şey optik performans değildir.

Mühendisler ayrıca mekanik uyumluluğu da dikkate almalıdır.

Önemli parametreler şunları içerir:

TTL (Toplam Yol Uzunluğu)

Birinci mercek yüzeyinden görüntü düzlemine kadar olan optik mesafe.

Şunun için önemli:

• Kamera modülü tasarımı
• Alanı sınırlı uygulamalar

---

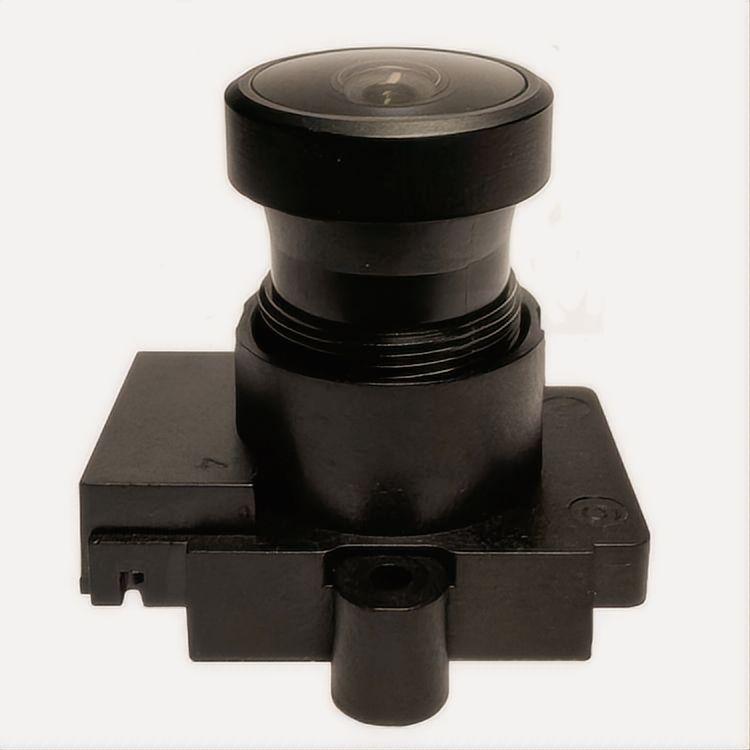

Montaj Tipi

Ortak arayüzler:

• M12 montajı
• CS montajı
• C montajı
• F montajı
• Özel montajlar

Montaj mekanik entegrasyonu belirler.

---

9. Göreceli Aydınlatma: Çerçeve Boyunca Görüntü Kalitesi

Göreli aydınlatma, merkezden kenara kadar parlaklık tutarlılığını tanımlar.

Zayıf göreceli aydınlatma şunlara neden olur:

• Karanlık köşeler
• Düzensiz görüntü parlaklığı

Bu özellikle aşağıdakiler için önemlidir:

• Geniş açılı lensler
• Güvenlik kameraları
• Yapay zeka görüş sistemleri

İyi bir lens, görüntü boyunca tutarlı bir aydınlatma sağlamalıdır.

---

10. En Yaygın Hata: Çözüm Yerine Spesifikasyonu Seçmek

Mühendislerin yaptığı en büyük hatalardan biri lensleri yalnızca sayılara göre karşılaştırmaktır.

Örneğin:

"Lens A'nın çözünürlüğü daha yüksek, dolayısıyla daha iyi olmalı."

Mutlaka değil.

Başarılı bir lens seçiminde sistemin tamamı dikkate alınır:

• Sensör
• Aydınlatma ortamı
• Çalışma mesafesi
• Yapay zeka gereksinimleri
• Görüntü işleme yeteneği

En iyi lens, en yüksek özelliklere sahip olan değildir.

Uygulama için optimize edilmiş olanıdır.

---

Mühendisler Bir Kamera Lensini Nasıl Değerlendirmelidir?

Bir lens seçmeden önce şunları sorun:

Başvuru Soruları

• Hangi nesnelerin tespit edilmesi gerekiyor?
• Çalışma mesafesi nedir?
• Hangi aydınlatma koşulları mevcut?
• Renk bilgisi önemli mi?
• Yapay zeka analizi dahil mi?

---

Optik Sorular

• FOV yeterli mi?
• Açıklık yeterince büyük mü?
• Sensör eşleşiyor mu?
• Bozulma kabul edilebilir mi?
• Kenar performansı önemli mi?

---

Sistem Soruları

• Boyut sınırlı mı?
• Sıcaklık stabilitesi gerekli mi?
• Uzun vadeli güvenilirlik önemli mi?

---

Sonuç: Lens Özelliklerini Anlamak Daha İyi Görüntüleme Sistemleri Oluşturur

Kamera lensi özellikleri sadece teknik rakamlardan ibaret değildir.

Sistem performansını doğrudan etkileyen optik kararları temsil ederler.

İyi seçilmiş bir lens şunları geliştirebilir:

• Görüntü kalitesi
• Yapay zeka doğruluğu
• Sistem güvenilirliği
• Ürün rekabetçiliği

Kötü seçilmiş bir lens, en gelişmiş kamerayı ve algoritmayı bile sınırlayabilir.

Modern görüntüleme sistemlerinde mühendisler yalnızca bir cam parçasını seçmiyorlar.

Görsel zekanın temelini seçiyorlar.

---

Son Görüş

Bir sensör pikselleri yakalar.

Bir algoritma bilgiyi işler.

Ancak mercek, ilk etapta hangi bilginin var olduğunu belirler.

Daha iyi optik anlayış, daha iyi mühendislik kararlarına yol açar.
