Satın Almada Mutlaka Okunması Gereken Bir Yazı: Optik Lens Teknik Özellikler Sayfalarındaki 5 Gizli Tuzak

Optik Bileşen Tedariğinin Gerçekliği

Dürüst olalım: optik lens teknik özellik sayfalarını karşılaştırmak yabancı bir dil okuyormuş gibi hissettirebilir. Çoğu satın alma yöneticisi ve yurt dışı alıcı doğal olarak büyük üçe odaklanıyor:Çözünürlük (Megapiksel), Odak Uzunluğu ve Fiyat.Mevcut satıcınızdan yirmi sent daha ucuza "5MP 4mm F2.0 lens" sunan bir tedarikçi bulursunuz. Büyük bir deneme siparişi veriyorsunuz. Bir ay sonra baş mühendisiniz elinde bir kamera modülüyle ofisinize gelir ve şöyle der: "Köşeler tamamen bulanık ve lens sensör camına çarpıyor."

Ne yanlış gitti? Optik parametrelerin gizli tuzaklarına düştünüz.

Gerçek bir optik içeriden biri gibi lens tedarik etmek için manşet numaralarının ötesine bakmanız gerekir. Başarılı bir üretim çalışmasını maliyetli bir RMA kabusundan ayıran 5 kritik, sıklıkla göz ardı edilen spesifikasyon aşağıda verilmiştir.

1. CRA (Baş Işın Açısı): Sessiz Megapiksel Katili

5MP lens ve 5MP sensör satın aldınız ancak görüntünüz 2MP kamera gibi görünüyor. Neden? Çünkü CRA eşleşmedi.

Baş Işın Açısı, ışık ışınlarının görüntü sensörünün en kenarlarına çarptığı açıdır. Modern yüksek çözünürlüklü sensörler küçük, derin piksellere sahiptir. Lens ışığı çok dik bir açıyla bükerse (örneğin, 15° gerektiren bir sensörde 25°'lik bir CRA), ışık yanlış piksel kuyularına dökülür.

• Sonuç:Şiddetli renk saçakları (mor haleler) ve kenarlar tamamen bulanık.

• Kaynak Bulma Düzeltmesi:Her zaman mühendislerinizden sensörün maksimum CRA miktarını isteyin ve bunu kesinlikle lens teknik özellikleri sayfasıyla eşleştirin.

2. "Optik" ve "TV" Bozulması: Pazarlama Hilesi

Makine görüşü, AGV robotları veya yüz tanıma için lens satın alıyorsanız distorsiyon sizin düşmanınızdır. Ancak tedarikçiler bu numarayla oyun oynamayı seviyor.

"Bozulma: < %2" olduğunu iddia eden bir teknik özellik sayfası görebilirsiniz. Kulağa harika geliyor, değil mi? Ama şunu sormak gerekiyor:Bu Optik Bozulma mı yoksa TV Bozulması mı?

• Optik Bozulma:Kağıt üzerinde her zaman daha düşük görünen matematiksel bir değer.

• TV Bozulması:Distorsiyonun gerçekte bir monitörde veya yapay zeka algoritmasında nasıl göründüğü. Genellikle çok daha yüksek bir sayıdır.

• Kaynak Bulma Düzeltmesi:Yapay zeka yazılımınızın düz çizgilere ihtiyacı varsa kesinlikleTV Bozulmasıdeğer. Yapay olarak düşük "Optik" sayısına aldanmayın.

3. Mercek Yapısı (örneğin, 1G3P): "Yaz Bulanıklığı" Sorunu

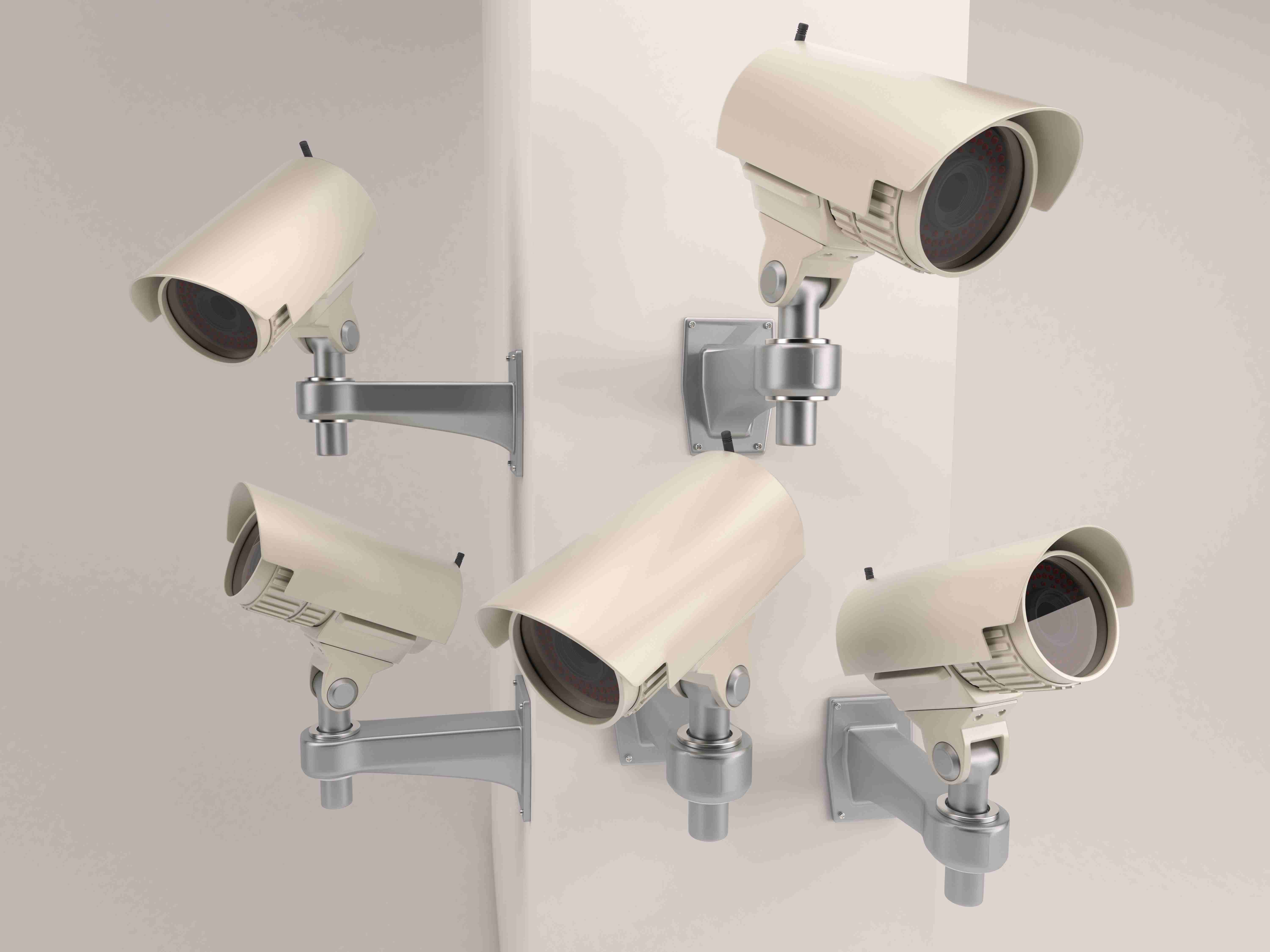

Ucuz, tamamen plastik (4P) bir lensi klimalı bir laboratuvarda test ediyorsunuz ve harika görünüyor. Teksas veya Dubai'ye 10.000 güvenlik kamerası yerleştiriyorsunuz. Yaz geldiğinde plastik genişler, odak noktası değişir ve tüm kameralar bulanıklaşır.

• Kaynak Bulma Düzeltmesi:Teknik özellikler sayfasındaki yapısal yapıya bakın. Sıcaklık dalgalanmalarının olduğu ortamlar için cama ihtiyacınız vardır. A1G3P (1 Cam, 3 Plastik)veya2G2PHibrit yapı, optikleri ısıya karşı stabilize etmek için hassas cam elemanlar kullanır. Hibrit bir yapı için biraz daha fazla ödeme yapmak, daha sonra büyük değiştirme maliyetlerinden tasarruf etmenizi sağlar.

4. TTL (Toplam Parça Uzunluğu) ve BFL: Mekanik "Çıtırtı"

Lens fiziksel olarak kamera muhafazanızın içine oturmuyorsa optik performansın hiçbir anlamı yoktur.

• TTL (Toplam Yol Uzunluğu):Objektifin en üst kısmından görüntü sensörüne kadar olan mesafe. Kamera muhafazanız son derece kompaktsa, uzun TTL'ye sahip bir lens, kubbe camının arkasına sığmaz.

• BFL (Arka Odak Uzunluğu):Objektif çerçevesinin alt kısmından odak noktasına kadar olan mesafe. BFL çok kısaysa, M12 lensi yuvaya vidalamak, pahalı IR-CUT filtrenize fiziksel olarak çarpmasına (ve kırılmasına) neden olur.

5. F Numarası ve Gerçek İletim (Kaplamalar)

Ucuz bir fabrikadan F1.6 diyafram açıklığı ve birinci sınıf bir üreticiden F1.6 diyafram açıklığıOlumsuzaynı miktarda ışığın içeri girmesine izin verin.

Neden? Çünkü çıplak cam ışığı yansıtır. Üst düzey lens üreticileri, %98'den fazla ışık iletimi sağlamak için her bir cam parçası üzerinde çok katmanlı geniş bant yansıma önleyici kaplamalar (AR Kaplamalar) kullanır. Ucuz üreticiler paradan tasarruf etmek için kaplamaları atlıyorlar, bu da doğru "F Numarasına" sahip olmalarına rağmen karanlık, gürültülü bir görüntüye neden oluyor.

• Kaynak Bulma Düzeltmesi:Tedarikçiye kaplama proseslerini sorun. Lens inanılmaz derecede ucuzsa, muhtemelen AR kaplamalardan ödün vermiş demektir.

Kaynak Kullanımının Özeti

Yalnızca Megapiksel ve Fiyata dayalı lens satın almayı bırakın. Gelecek sefer bir tedarikçi size teklif verdiğinde, CRA'larını doğrulayın, TV bozulmasını onaylayın, TTL'yi mekanik çizimlerinizle karşılaştırın ve cam-plastik oranını sorun.

Shanghai Silk Optical Technology Co., Ltd. olarak size yalnızca fiyat listesi göndermiyoruz; eksiksiz, şeffaf optik mühendislik verileri sağlıyoruz. Tedarik ekiplerinin hassas optikleri tam sensör ve çevre gereksinimleriyle kusursuz bir şekilde eşleştirmesine yardımcı olarak montaj hattınızın tek bir "gizli" sürprizle karşılaşmadan çalışmasını sağlıyoruz.
