MTF Testi Açıklandı: Mühendisler Lens Performansını Nasıl Değerlendiriyor?

Birçok alıcı, bir kamera lensi seçerken odak uzaklığı, diyafram açıklığı, sensör boyutu ve megapiksel desteği gibi özelliklere bakar.

Ancak çoğu zaman gözden kaçan bir soru var:

Mühendisler bir merceğin gerçekten iyi olup olmadığını nasıl biliyor?

Cevap optik testtir.

Tüm lens değerlendirme yöntemleri arasında MTF testi, optik mühendisleri tarafından gerçek lens performansını ölçmek için kullanılan en önemli araçlardan biridir.

MTF basit ama kritik bir soruyu yanıtlamaya yardımcı olur:

Bir lens görüntü sensörüne gerçekte ne kadar ayrıntı ve kontrast sunabilir?

Bu nedenle profesyonel kamera üreticileri, optik mühendisleri ve lens tedarikçileri MTF verilerine çok dikkat ediyor.

Çünkü bir lens, teknik özellikler sayfasında yazılanlara göre değerlendirilmez.

Ürettiği görüntünün kalitesine göre değerlendirilir.

MTF Nedir?

MTF, Modülasyon Transfer Fonksiyonu anlamına gelir.

Adı karmaşık gibi görünse de kavram nispeten basittir.

Bir lens görüntüyü mükemmel şekilde yakalayamaz. Görüntüleme işlemi sırasında bazı ayrıntılar ve kontrast kaçınılmaz olarak kaybolur.

MTF, bir merceğin kontrastı gerçek dünyadan kamera sensörüne ne kadar etkili aktardığını ölçer.

Basit bir ifadeyle:

Daha yüksek MTF, lensin daha iyi kontrastla daha ince ayrıntıları üretebileceği anlamına gelir.

Örneğin:

Çok sayıda küçük penceresi olan bir binanın fotoğrafını çektiğinizi hayal edin.

Zayıf optik performansı olan bir mercek, binanın genel şeklini yakalayabilir ancak bireysel pencerelerin ayrıntılarını kaybedebilir.

Güçlü MTF performansına sahip bir lens, bu ince yapıları daha net bir şekilde koruyabilir.

Bu ayrıntıları yeniden üretme yeteneği, mühendislerin optik çözünürlük dediği şeydir.

Megapiksel Neden Yeterli Değil

Kamera endüstrisinde yaygın bir yanlış anlama şudur:

"Daha fazla megapiksel her zaman daha iyi görüntü kalitesi anlamına gelir."

Ancak sensör görüntüleme sisteminin yalnızca bir parçasıdır.

8MP sensör otomatik olarak 8MP kalitesinde görüntü üretmez.

Sensörün bu pikselleri etkili bir şekilde kullanabilmesi için lensin yeterli ayrıntıyı çözebilmesi gerekir.

Lens performansı yetersizse sensör yumuşak bir görüntünün daha büyük bir versiyonunu yakalayabilir.

Mühendislerin sıklıkla şunu söylemesinin nedeni budur:

Sensör bilgileri kaydeder ancak lens, sensöre ne kadar bilginin ulaşacağını belirler.

MTF testi, merceğin kamera sisteminin çözünürlük kapasitesini gerçekten destekleyip desteklemediğini değerlendirmeye yardımcı olur.

Mühendisler MTF Testini Nasıl Gerçekleştirir?

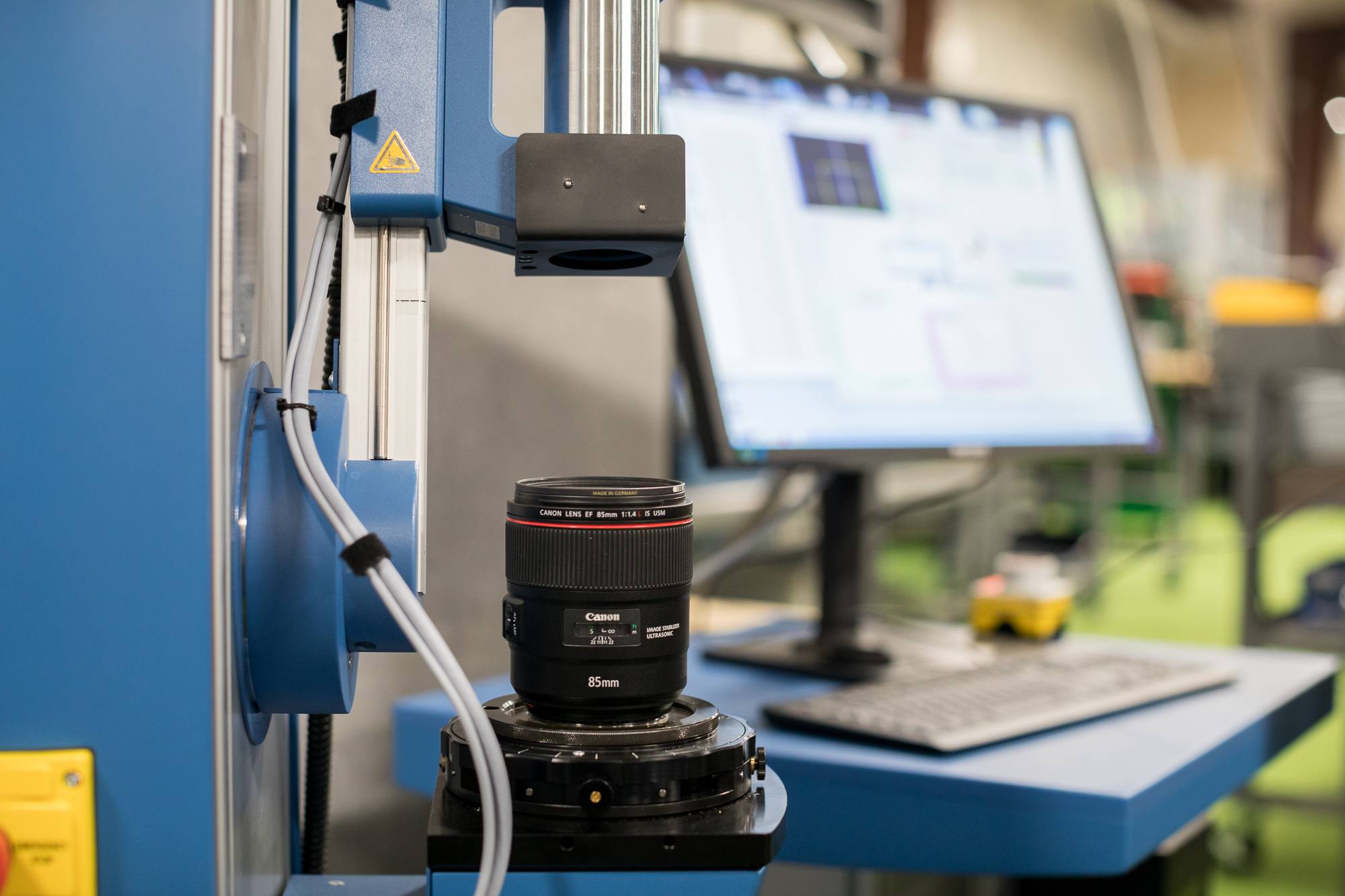

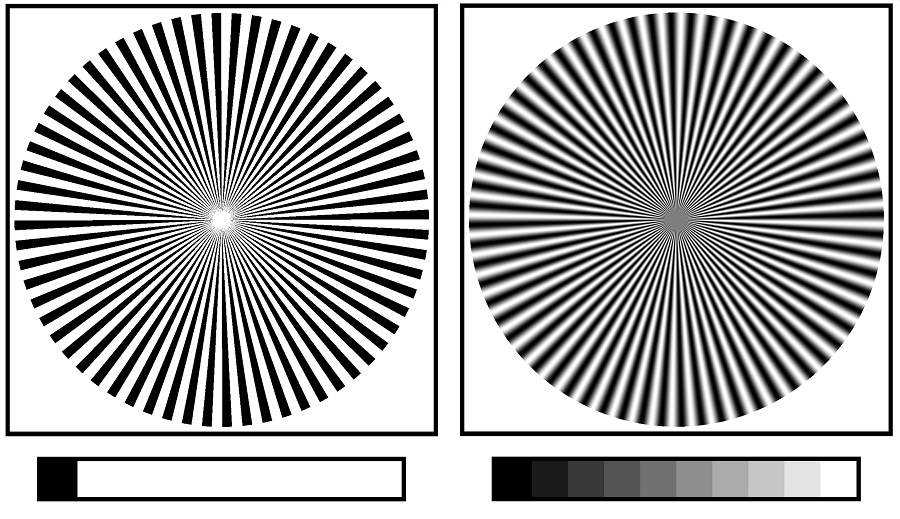

MTF testi sırasında mühendisler genellikle kontrollü bir test ortamı kullanır.

Bir lens, belirli bir kamera sensörü veya optik ölçüm sistemi ile monte edilir ve özel olarak tasarlanmış modeller kullanılarak test edilir.

Sistem, merceğin farklı ayrıntı düzeylerini ne kadar iyi ürettiğini analiz eder.

Çeşitli faktörler değerlendirilir:

1. Çözünürlük Yeteneği

Lens, ince yapıları ne kadar iyi yeniden üretebildiğini belirlemek için test edilir.

Bu özellikle aşağıdakiler için önemlidir:

Güvenlik kameraları

Endüstriyel denetim sistemleri

Makine görüşü

 Tıbbi görüntüleme

Yapay zeka kameraları

Bir lens temel düzeyde keskin görünebilir ancak küçük nesneleri veya uzaktaki ayrıntıları yakalarken başarısız olabilir.

2. Kontrast Performansı

Çözünürlük sadece çizgileri görmekle ilgili değildir.

İyi bir lens aynı zamanda kontrastı da korumalıdır.

Örneğin, iki nesnenin gerçekte net sınırları olabilir, ancak zayıf bir mercek, kontrast farkı azaldığı için bunların birleştirilmiş gibi görünmesine neden olabilir.

MTF, merceğin farklı ayrıntı düzeylerinde kontrastı ne kadar iyi koruduğunu değerlendirir.

3. Merkez ve Kenar Performansı

Lensleri değerlendirirken yaygın olarak yapılan bir hata, yalnızca merkez alanı kontrol etmektir.

Ancak gerçek uygulamalar görüntünün tamamında performans gerektirir.

Geniş açılı güvenlik kameraları veya drone kameraları için uç performansı özellikle önemlidir.

Bir mercek mükemmel merkez netliği sağlayabilir ancak köşelere yakın yerlerde netlik azalabilir.

MTF testi mühendislerin şunları değerlendirmesine olanak tanır:

Merkez çözünürlüğü

Orta saha performansı

 Kenar keskinliği

İyi tasarlanmış bir lens, görüntü genelinde dengeli performansı korumalıdır.

MTF Eğrilerini Anlamak

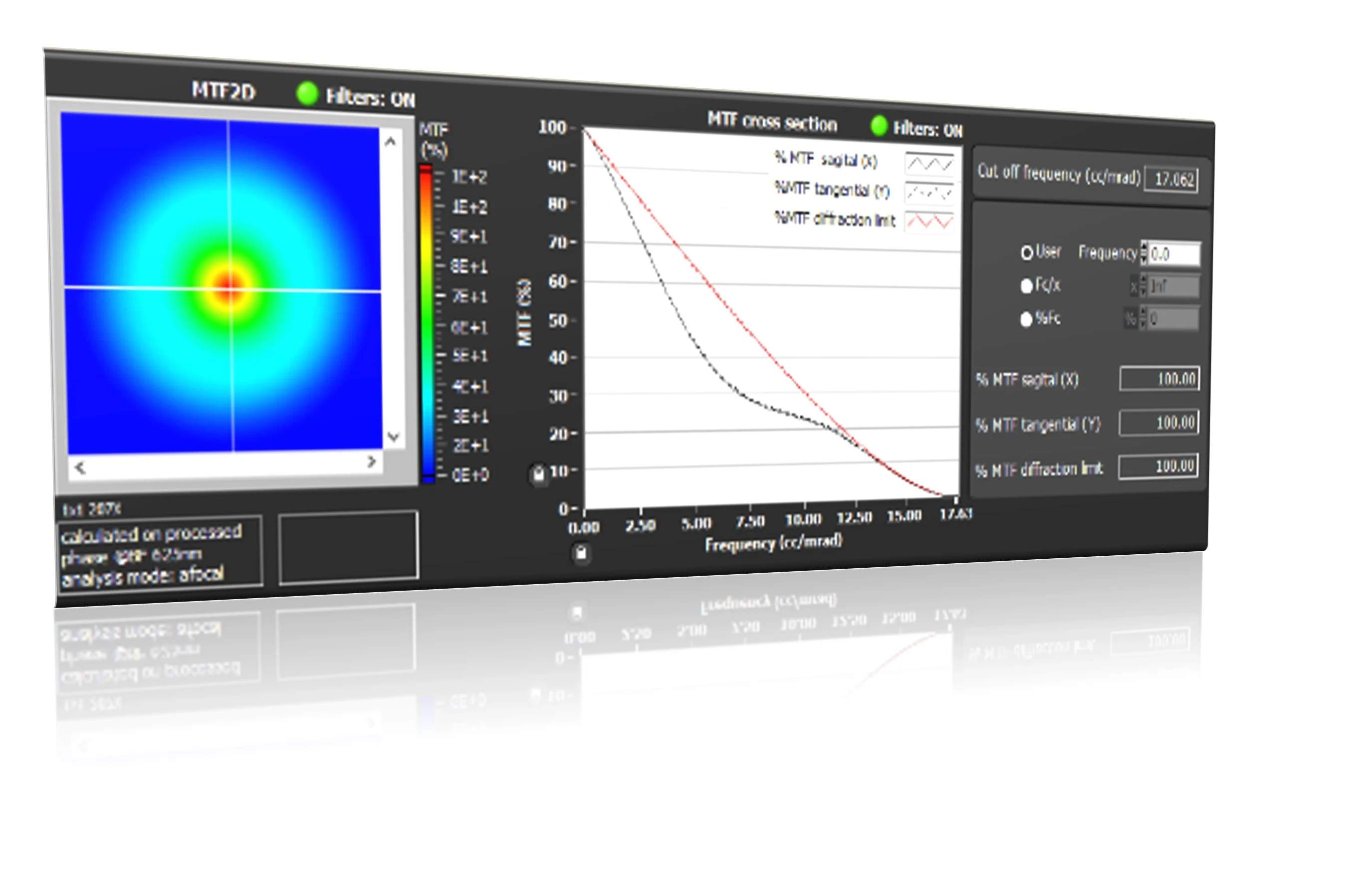

MTF sonuçları genellikle grafik olarak görüntülenir.

MTF grafikleri teknik görünse de temel fikir basittir.

Yatay eksen genellikle uzaysal frekansı temsil eder.

Bu da detayların ne kadar ince olduğu anlamına geliyor.

Dikey eksen kontrast iletimini temsil eder.

Daha yüksek bir değer, merceğin daha fazla kontrastı koruduğu anlamına gelir.

Genel olarak:

Düşük frekanslarda yüksek MTF, iyi kontrast üretimi anlamına gelir

Yüksek frekanslarda yüksek MTF, daha iyi ince detay çözünürlüğü anlamına gelir

Güçlü performansa sahip bir lens, ayrıntılar daha ince hale geldikçe daha yüksek MTF değerlerini korur.

MTF Farklı Uygulamalarda Neden Önemlidir?

Farklı kamera uygulamalarının farklı optik gereksinimleri vardır.

Güvenlik Gözetimi

Güvenlik kameraları genellikle zorlu koşullarda çalışır:

Düşük ışık

Uzun mesafeler

Geniş sahneler

 Nesnelerin taşınması

İyi MTF performansına sahip bir lens aşağıdakilerin korunmasına yardımcı olabilir:

Yüz detayları

Araç bilgileri

Nesne tanıma doğruluğu

Özellikle yapay zeka tabanlı gözetim sistemlerinde görüntü kalitesi, algılama performansını doğrudan etkiliyor.

Endüstriyel Vizyon

Yapay görme sistemleri genellikle küçük farklılıkları denetler.

Örnekler şunları içerir:

Ürün kusurları

 Üretim hataları

Bileşen konumlandırma

Küçük bir ayrıntı kaybı denetimin doğruluğunu etkileyebilir.

Yüksek MTF lensler daha net ve daha güvenilir görüntü verileri sağlar.

Robotik ve Yapay Zeka Vizyonu

Robotlar çevrelerini anlamak için kameralara güveniyor.

Şunları tanımaları gerekir:

Nesneler

Engeller

İnsanlar

Hareket

Zayıf optik çözünürlük yapay zeka algoritmaları için belirsizlik yaratır.

Daha iyi lens performansı daha net görsel girdi sağlar.

Tıbbi Görüntüleme

Tıbbi cihazlar genellikle kompakt ancak yüksek performanslı optik sistemler gerektirir.

Bu uygulamalarda görüntü netliği teşhis ve analizi doğrudan etkileyebilir.

MTF, mühendislerin optik sistemlerin sıkı görüntüleme gereksinimlerini karşıladığından emin olmalarına yardımcı olur.

MTF Tek Lens Değerlendirme Standardı Değildir

MTF son derece önemli olmasına rağmen mühendisler lensleri yalnızca tek bir parametre kullanarak değerlendirmezler.

Tam bir optik değerlendirme şunları da içerebilir:

Bozulma

Kromatik sapma

Bağıl aydınlatma

Gölgelenme

 Parlama

 Odaklanma kararlılığı

Sıcaklık performansı

Mekanik tolerans

Mükemmel MTF'ye sahip ancak güvenilirliği zayıf bir lens, gerçek dünyadaki ürünler için uygun olmayabilir.

Optik mühendisliği her zaman dengeyle ilgilidir.

En iyi lens sadece en yüksek sayıya sahip olan değildir.

Amaçlanan uygulamada güvenilir şekilde performans gösterendir.

Profesyonel Lens Üreticileri MTF Verilerini Nasıl Kullanıyor?

Optik üreticiler için MTF testi yalnızca bir geliştirme aracı değildir.

Aynı zamanda önemli bir kalite kontrol yöntemidir.

Lens geliştirme sırasında mühendisler MTF sonuçlarını aşağıdaki amaçlar için kullanır:

Optik tasarımı optimize edin

Lens yapılarını ayarlayın

Farklı materyalleri karşılaştırın

Montaj doğruluğunu artırın

Seri üretim sırasında MTF testi, farklı partiler arasında tutarlılığın sağlanmasına yardımcı olur.

Bu özellikle önemlidir çünkü mükemmel bir prototip üretmek, binlerce aynı lensi üretmekten çok daha kolaydır.

Güvenilir bir lens üreticisinin hem optik tasarımı hem de üretim süreçlerini kontrol etmesi gerekir.

Boshi Optics: Gerçek Optik Performansa Odaklanmak

Boshi Optics olarak müşterilerin lensleri yalnızca teknik özelliklere göre satın almadıklarının bilincindeyiz.

Güvenilir görüntüleme performansı satın alırlar.

Güvenlik gözetimi, yapay zeka görüşü, drone'lar, otomotiv kameraları, tıbbi görüntüleme ve endüstriyel sistemler gibi uygulamalar için optik kalite, nihai ürün deneyimini doğrudan etkiler.

Boshi Optics, optik tasarım, hassas üretim ve performans değerlendirmesi aracılığıyla, gerçek dünya uygulamalarında istikrarlı görüntü kalitesi sağlayan lens çözümleri yaratmaya odaklanır.

Çünkü modern kamera sistemlerinde:

Daha fazla piksel otomatik olarak daha fazla bilgi anlamına gelmez.

Daha iyi optikler daha iyi görüntüler oluşturur.

Daha iyi görüntüler daha iyi kararlar alınmasını sağlar.

Çözüm

MTF testi, mühendislerin lens performansını anlamak için kullandığı en değerli araçlardan biridir.

Megapiksel sayılarının neyi gösteremeyeceğini ortaya koyuyor:

Bir mercek ayrıntıları ne kadar net bir şekilde yeniden üretir?

 Kontrastı ne kadar iyi koruyor?

Görüntü genelinde keskinliğin tutarlı olup olmadığı

Optik sistemin sensörü gerçekten destekleyip destekleyemeyeceği

Bir kamera lensi seçerken teknik özelliklerin ötesine bakmak ve optik performansı anlamak çok önemlidir.

Yüksek kaliteli bir lens yalnızca bir cam parçası değildir.

Tüm görüntüleme sisteminin performans göstermesini sağlayan temeldir.
