Optik Lens Fabrikasının İçinde: Tasarımdan Seri Üretime

İnsanlar bir kamera merceğine baktıklarında genellikle cam ve plastikten yapılmış küçük bir optik bileşen görürler.

Ancak bu küçük merceğin arkasında çok daha karmaşık bir süreç var.

Profesyonel bir optik lens yüzlerce mühendislik kararının sonucudur:

Optik yapı nasıl tasarlanmalıdır?

Hangi cam malzemeleri seçilmelidir?

 Distorsiyon nasıl kontrol edilebilir?

Lens görüntü genelinde keskinliği nasıl koruyabilir?

Binlerce, hatta milyonlarca birim nasıl tutarlı bir şekilde performans gösterebilir?

Laboratuvarda iyi çalışan bir lens yalnızca başlangıçtır.

Asıl zorluk, optik tasarımı uygun ölçekte üretilebilecek güvenilir bir ürüne dönüştürmektir.

Modern bir optik lens fabrikasında olan budur.

Adım 1: Lensi Tasarlamadan Önce Uygulamayı Anlamak

Yaygın bir yanlış anlama, mercek geliştirmenin odak uzaklığı seçimiyle başlamasıdır.

Gerçekte deneyimli optik mühendisleri uygulamayla başlar.

Güvenlik kamerası, drone kamerası, tıbbi görüntüleme cihazı, otomotiv kamerası ve endüstriyel görüş sisteminin hepsinin farklı gereksinimleri vardır.

Bir lens tasarlamadan önce mühendislerin şunları anlaması gerekir:

Hangi sensör kullanılacak?

 Hangi görüş alanı gereklidir?

Kamera hangi ortamda çalışacak?

Düşük ışık performansı önemli mi?

 Bozulma kabul edilebilir mi?

Ne kadar çözünürlük gerekli?

Mekanik sınırlamalar nelerdir?

Güvenlik kamerası için 4 mm lens ile drone için 4 mm lens tamamen farklı optik zorluklardır.

Rakamlar benzer görünebilir.

Mühendislik gereksinimleri yoktur.

Adım 2: Optik Tasarım ve Simülasyon

Gereksinimler netleştikten sonra optik mühendisleri lens sistemini tasarlamaya başlar.

Modern optik tasarım, birkaç cam elemanın düzenlenmesinden çok daha fazlasını içerir.

Mühendislerin aynı anda birden fazla faktörü optimize etmesi gerekir:

Çözünürlük

Kontrast

Bozulma

Kromatik sapma

Işık iletimi

Bağıl aydınlatma

Resim çemberi

Üretim fizibilitesi

Bilgisayar simülasyon araçları, mühendislerin fiziksel numuneler üretilmeden önce farklı optik yapıları değerlendirmesine olanak tanır.

Bu aşama önemli soruların yanıtlanmasına yardımcı olur:

Lens gerekli çözünürlüğü elde edebilir mi?

Köşeler keskin kalacak mı?

Lens seçilen sensörle çalışabilir mi?

Farklı koşullar altında performans nasıl değişecek?

İyi optik tasarım her zaman bir dengedir.

Son derece geniş açılı, çok küçük boyutlu, geniş diyafram açıklığına ve yüksek çözünürlüğe sahip bir lens kulağa ideal geliyor.

Ancak fizik her zaman ödünleşimler yaratır.

Deneyimli optik mühendisleri uygulama için doğru dengenin nasıl bulunacağını biliyor.

Adım 3: Prototip Geliştirme ve Test Etme

Optik tasarım tamamlandıktan sonra prototipler üretilir.

Bu aşama teorinin gerçeklikle buluştuğu aşamadır.

Simüle edilmiş bir mercek bilgisayar ekranında mükemmel görünebilir.

Fiziksel dünya yeni zorluklar getiriyor:

Üretim toleransı

Malzeme değişimi

 Montaj doğruluğu

Mekanik yapı

Sensör uyumluluğu

Prototip testleri genellikle şunları içerir:

Optik Performans Testi

Mühendisler şunları değerlendirir:

Çözünürlük

MTF performansı

Bozulma

Parlaklık bütünlüğü

Renk performansı

Mekanik Testler

Lens ayrıca fiziksel gereksinimleri de karşılamalıdır:

 Montaj uyumluluğu

Boyut kısıtlamaları

 Montaj doğruluğu

Yapısal güvenilirlik

Çevresel Testler

Uygulamaya bağlı olarak lenslerin aşağıdakilere dayanması gerekebilir:

 Sıcaklık değişiklikleri

Titreşim

Nem

Uzun süreli çalışma

Prototip geliştirmenin amacı sadece iyi bir örnek yaratmak değildir.

Amaç, sonunda istikrarlı bir üretim ürünü haline gelebilecek bir tasarım yaratmaktır.

Adım 4: Hassas Optik Üretim

Onayın ardından lens seri üretime geçiyor.

Burası profesyonel bir optik üreticisinin gerçek yeteneğini gösterdiği yerdir.

Optik üretim birden fazla süreci içerir:

Optik Bileşen İşleme

Cam elemanların gerekli optik performansı elde etmek için hassas bir şekilde işlenmesi gerekir.

Küçük farklar:

Yüzey doğruluğu

Kalınlık

Eğrilik

son görüntü kalitesini etkileyebilir.

Kalıp İmalatı ve Enjeksiyon

Birçok kompakt kamera merceği için plastik optik bileşenler ve yapısal parçalar yaygın olarak kullanılmaktadır.

Hassas kalıplar önemlidir çünkü küçük boyut farklılıkları aşağıdakileri etkileyebilir:

 Odaklanma doğruluğu

 Montaj tutarlılığı

Optik hizalama

Lens Kaplama

Optik kaplamalar şunları iyileştirir:

Işık iletimi

Yansıma kontrolü

Görüntü kontrastı

Yüksek kaliteli kaplama işlemi, parlama ve gölgelenme gibi istenmeyen optik sorunların azaltılmasına yardımcı olur.

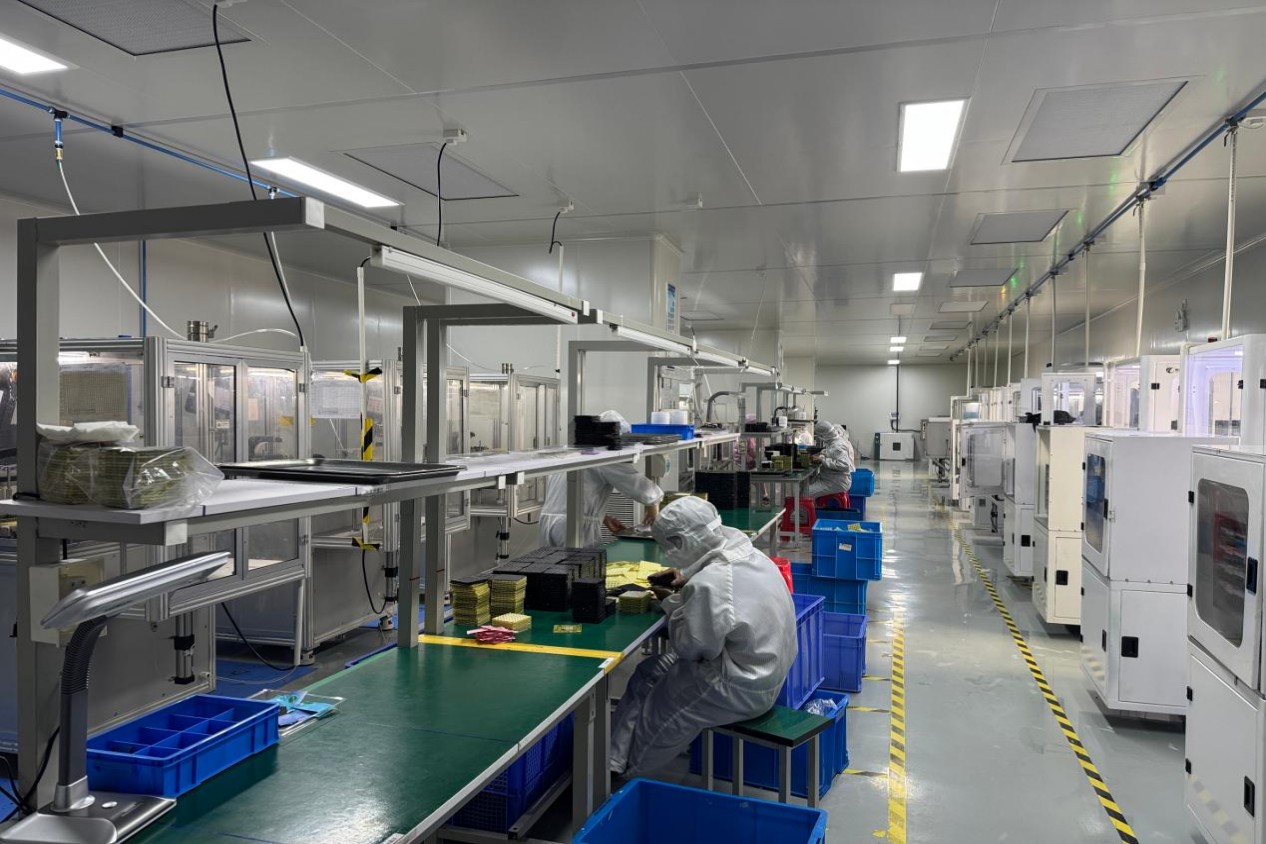

Adım 5: Lens Montajı

Lens montajı dışarıdan basit görünebilir.

Ancak optik hizalama son derece hassastır.

Montaj sırasında mühendisler şunları kontrol etmelidir:

Element konumlandırma

Lens aralığı

Optik eksen hizalaması

 Odaklanma konumu

Küçük montaj hataları bile şunları etkileyebilir:

Keskinlik

Görüntü tutarlılığı

MTF performansı

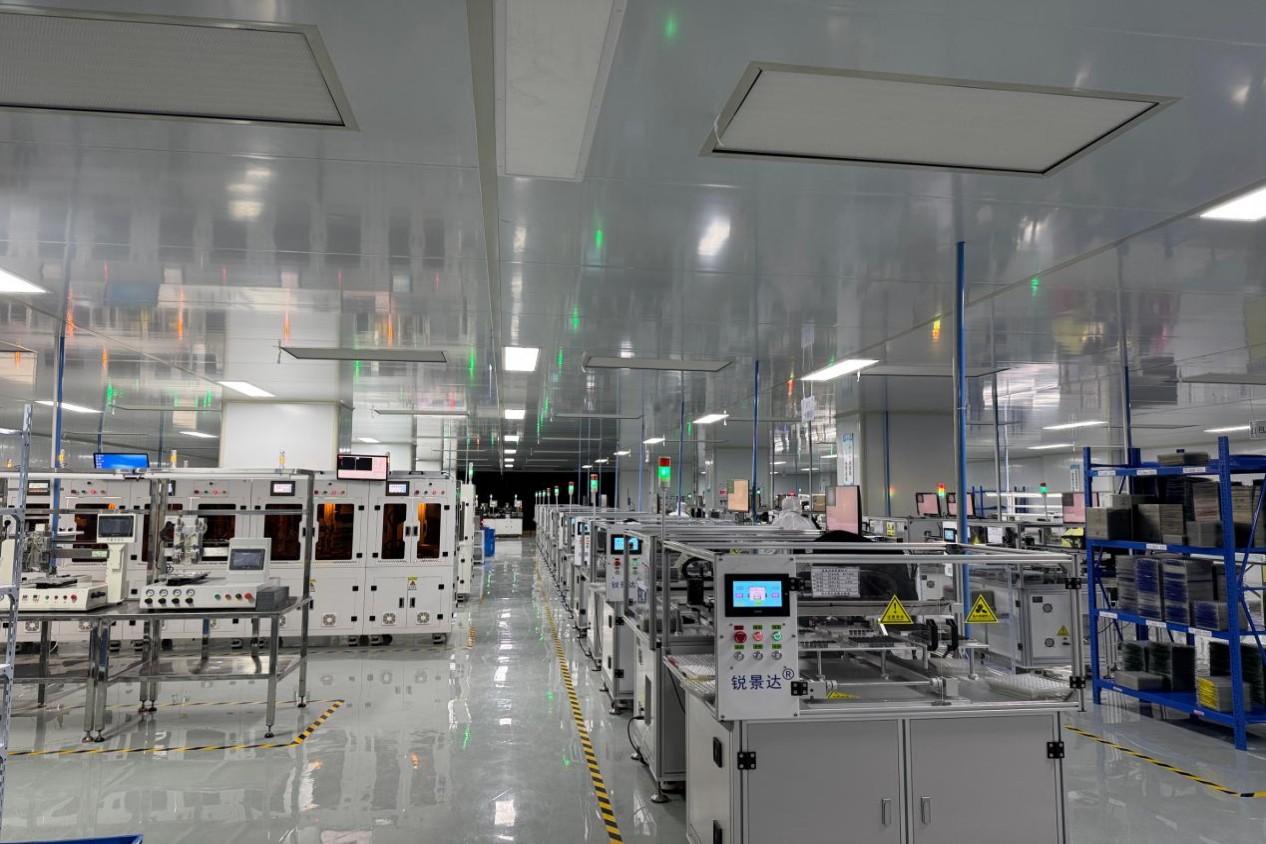

Otomatik montaj ve hassas denetim ekipmanlarının modern optik fabrikalarında giderek daha önemli hale gelmesinin nedeni budur.

Adım 6: Kalite Kontrol ve Optik Test

Mükemmel bir lens üretmek işin en zor kısmı değil.

Binlerce birbirinin aynısı lens üretmektir.

Seri üretim sıkı kalite kontrolü gerektirir.

Profesyonel optik üreticileri, farklı üretim partileri arasında tutarlılığı sağlamak için test sistemlerini kullanır.

Yaygın denetim yöntemleri şunları içerir:

MTF testi

Optik ölçüm

 Eksantriklik testi

Boyutsal inceleme

Çevre testleri

Amaç basit:

10.000'inci lensin ilk onaylı örnek gibi performans göstermesi bekleniyor.

Adım 7: Fabrika Üretiminden Müşteri Uygulamasına

Bir mercek tek başına mevcut değildir.

Tam bir görüntüleme sisteminin parçası haline gelir.

Profesyonel bir lens üreticisi, lensin entegrasyon sonrasında nasıl performans gösterdiğini anlamalıdır.

Örneğin:

Bir güvenlik kamerası üreticisi aşağıdakilere önem verir:

Gece görüntüleme

AI tanıma

Geniş alan izleme

Bir drone şirketi şunları önemser:

Ağırlık

Görüş alanı

Düşük ışık performansı

Bir robot üreticisi aşağıdakilere önem verir:

Doğruluk

Güvenilirlik

Gerçek zamanlı algı

En iyi optik tedarikçileri yalnızca lens üretmezler.

Müşterilerin görüntüleme sorunlarını çözmelerine yardımcı olurlar.

Boshi Optik'in İçinde: Optik Tasarım ve Üretim Yeteneğinin Birleştirilmesi

Şu tarihte:Boshi OptikBaşarılı optik ürünlerin hem mühendislik bilgisi hem de üretim tecrübesi gerektirdiğine inanıyoruz.

Optik üretim sürecimiz, optik bileşen işleme, hassas kalıp imalatı, enjeksiyonlu kalıplama, lens montajı ve kalite kontrolü dahil olmak üzere birçok aşamayı kapsar.

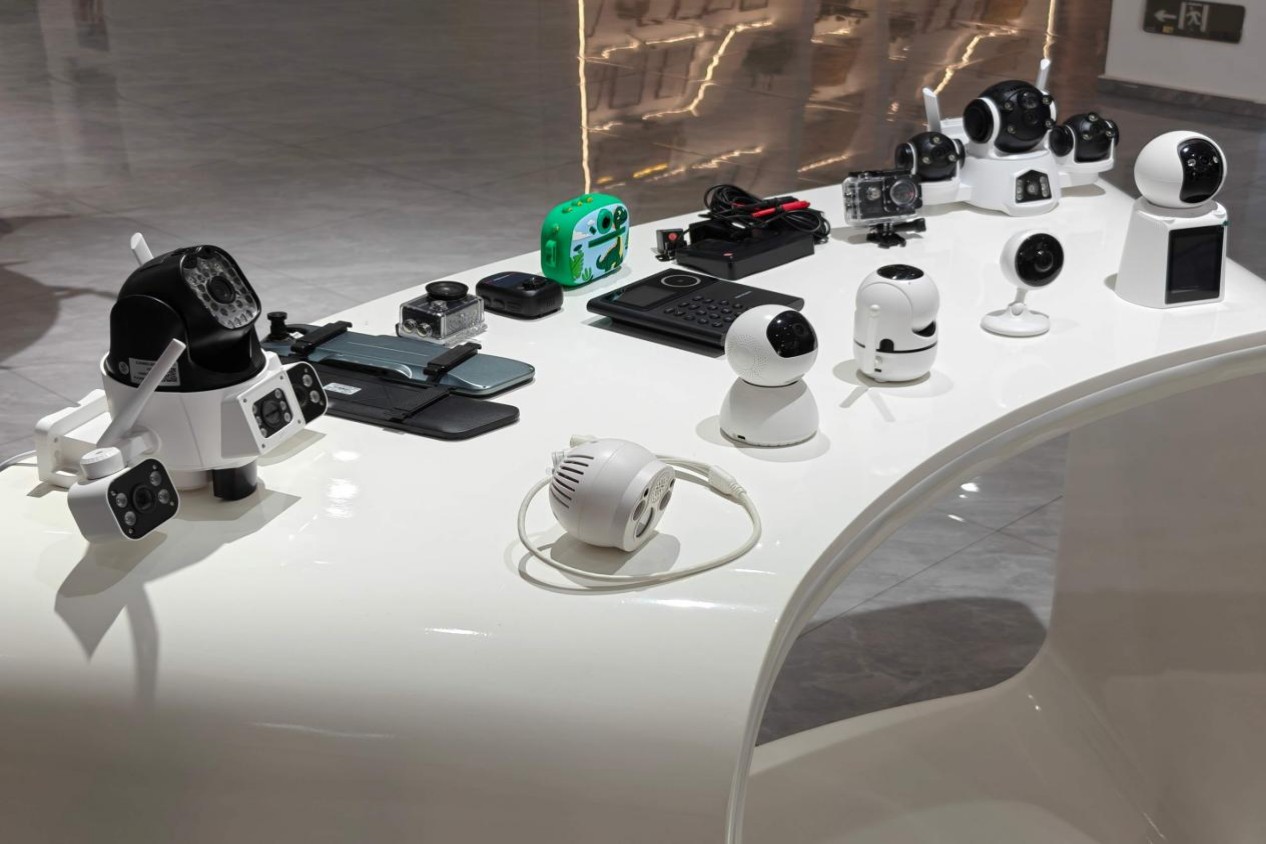

Optik geliştirme, üretim, otomatik montaj ve optik testleri kapsayan yeteneklere sahip Boshi Optics, güvenlik kameraları, yapay zeka görüş sistemleri, drone'lar, otomotiv görüntüleme, tıbbi cihazlar ve endüstriyel kameralar gibi uygulamalarda müşterilerini destekliyor.

Çünkü optik imalatta tasarım kabiliyeti ile imalat kabiliyeti birbirinden ayrılamaz.

Tutarlı bir şekilde üretilemeyen mükemmel bir optik tasarım başarılı bir ürün değildir.

Son Düşünce: Her Kameranın Arkasındaki Objektifin Bir Hikayesi Vardır

Bir kamera merceği küçük görünebilir.

Ancak güvenilir bir lens oluşturmak şunları gerektirir:

Optik mühendislik

Hassas imalat

Test deneyimi

Üretim yönetimi

Sürekli iyileştirme

Tasarım konseptinden seri üretime olan yolculuk, gerçek optik uzmanlığın inşa edildiği yerdir.

Bir lens tedarikçisini gerçek bir optik üretim ortağından ayıran şey de budur.
