Gökyüzündeki Gözler: Drone Lens Sistemlerinin Teknik Gelişimi ve Optik Dengeleri

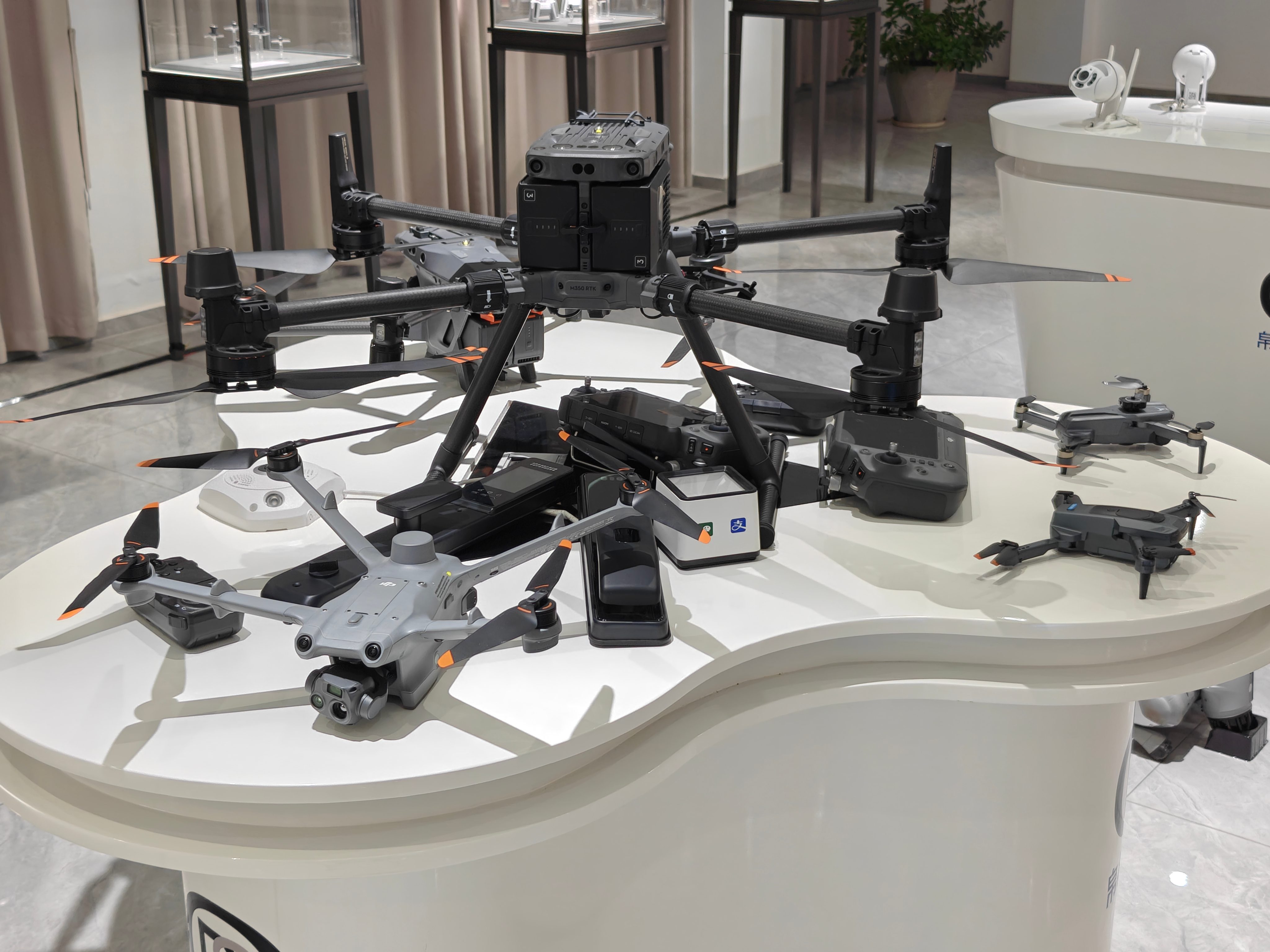

Üreten Tüketici ve Sinematik Drone'lar: Çok Odaklı Sistemlerin Görsel Gücü

Uzun bir süre drone sinematografisi "geniş açılı prime" anlatıyla sınırlıydı. İlk dronlar genellikle tek bir lens (yaklaşık 24 mm eşdeğeri) taşıyordu; bu, muhteşem manzaralar için harika olsa da, havadan çekimlerin tekrarlı görünmesini sağlıyordu. Yaratıcı talepler arttıkça dronlar, profesyonel fotoğrafçıların gökyüzündeki odak uzaklığı "üçlüsünü" yeniden oluşturmak için çoklu lens sistemlerini entegre etmeye başladı.

Çok Lensli Sistemlerde Fiziksel Kısıtlamalar ve Mekansal Denge

Modern amiral gemisi görüntüleme dronları artık havadan çekimlerde "alan sıkıştırması" sağlamak için üç lensli sistemlere (Geniş, Orta Tele ve Tele) sahiptir.¹Sınırlı bir gimbal hacmi içinde üç bağımsız görüntüleme modülünün tasarlanması, ağırlık dağıtımı ve dinamik ağırlık merkezi telafisini içeren çok büyük bir mühendislik sorunudur.

24 mm ana kamera, üst düzey görüntü kalitesi ve dinamik aralık sağlamak için genellikle büyük bir sensör (4/3 CMOS gibi) kullanır.²Orta Tele (70 mm eşdeğeri) ve Tele (166 mm eşdeğeri) lenslerin eklenmesi benzeri görülmemiş bir perspektif esnekliği sunar.¹1/1,3 inç sensörle donatılmış 70 mm'lik lens, çevredeki ortamın duygusunu korurken nesneleri vurgulama konusunda üstündür; mimari yapılar veya çevresel portreler için mükemmeldir.¹

166 mm Tele lens devrim niteliğindedir ve diyafram açıklığını$f/3.4$Önceki nesillere kıyasla daha iyi çözümleme gücü için.¹Havadan çekimde, telefoto lensin değeri "kaçınma"da yatmaktadır; pilotların, tehlikeli kısıtlı bölgelere girmeden veya girmeden yaban hayatının veya konuların özel ayrıntılarını yakalamasına olanak tanır.¹

Sinema Sınıfında Sistemler ve DL Montajının Optik DNA'sı

Hollywood düzeyindeki yapımlar için sabit lensli dronelar yetersiz kalıyor. Inspire 3 gibi profesyonel sistemler, değiştirilebilir lens ekosistemlerine sahip tam çerçeve hava kameraları sunar.⁴Burada odak noktası "optik stabilite" ve "iş akışı uyumluluğu"na kayıyor.

DL montajı, ultra kısa flanş mesafesiyle tasarlanmış özel bir sistemdir. Eşleşen prime lensleri (18 mm, 24 mm, 35 mm, 50 mm), geniş açıklıklarda marjinal astigmatizmi ve renk sapmasını bastırmak için küresel olmayan (ASPH) tasarımları kullanır.⁴Sinemada tutarlılık hayati önem taşır; bir drone geniş çekimden yakın çekime geçiş yaptığında, renk sunumundaki veya sapmadaki önemli farklılıklar, post prodüksiyon maliyetlerini büyük ölçüde artırır. Bu lensler, doğal cilt tonlarını ve hassas gölge ayrıntılarını sağlamak için DJI Sinema Renk Sistemi (DCCS) ile uyumludur.⁴

Dahası, bu sistemler "odaklanma nefesi"ni (lens odaklandıkça kompozisyondaki tuhaf değişim) ele alır. Optimize edilmiş optik yapılar sayesinde bu sinema lensleri, odaklama sırasında sabit bir görüş alanı sağlayarak sinematik dilin katı standartlarını karşılar.⁴

FPV Drone'lar: Hız, Gerçek Zamanlı Tepki ve "Balıkgözü"nün Hayatta Kalması

Sinematik dronlar gökyüzünde "resim yapıyor"sa, FPV dronları da "savaşıyor". Hızın 150 km/saat'i aşabileceği ekstrem manevralarda, merceğin misyonu güzel görüntüler değil, ekstrem bir mekansal konumlandırma duygusudur.

görüş açısı ve Distorsiyon Arasındaki Denge

FPV pilotlarının engelleri algılamak için ultra geniş görüş alanına (FOV) ihtiyacı vardır. Dar ormanlarda veya terk edilmiş binalarda, çevresel görsel ipuçları merkez netliğinden daha önemlidir. Sonuç olarak FPV lensler, genellikle 1,7 mm ile 2,8 mm arasında son derece kısa odak uzunlukları kullanır.⁶

1,7 mm'lik bir lens, neredeyse 170 derecelik bir FOV sağlar, insan görüşünün kenarlarını kaplar ancak ağır "balıkgözü" namlu distorsiyonuna neden olur.⁶Bu çarpıklık fotoğrafçılık açısından estetik açıdan "mahvolmuş" olsa da, pilotların dronun eğim açısını değerlendirmeleri için fiziksel bir referans görevi görüyor.

Dijital sistemlerin (DJI O3/O4 gibi) yükselişiyle birlikte, FPV lensler daha yüksek çözünürlükler (4K/120 fps) ve daha iyi dinamik aralık için baskı yapıyor ve "tek çekim" sinematik FPV çekimlerini mümkün kılıyor.⁷

Milisaniye Yarışı: Camdan Cama Gecikme

FPV'de geleneksel fotoğrafçıların göz ardı ettiği bir ölçüm "Camdan Cama Gecikme"dir. Bu, ışığın sensöre çarpmasından pilot gözlüğünde görünen görüntüye kadar geçen süredir.

Saatte 100 mil hızla 100 ms'lik bir gecikme, pilotun ne olduğunu görmeden önce drone'nun yaklaşık 4,5 metre yol alması anlamına gelir.⁸Özel FPV kameralar, keskinlikten ziyade hıza öncelik vermek için basitleştirilmiş sensör okuma ve işlemeyi kullanır.

1. Analog Sistemler:Doğrudan video çıkışlı CCD sensörleri kullanarak, grenli, düşük çözünürlüklü görüntüler pahasına 20 ms'nin altında gecikme süreleri elde edin.⁸

2. Dijital HD Sistemler:Sıkıştırma algoritmalarını kullanın. Modern sistemler tarama süresini azaltmak için yüksek kare hızları (90 fps veya 120 fps) kullanır. 90 fps'de, tek kare taraması ~11 ms sürer ve toplam sistem gecikmesinin 30 ms'nin altında kalmasına olanak tanır.⁷

Ayrıca Geniş Dinamik Aralık (WDR) da kritik öneme sahiptir. Bir drone karanlık bir iç mekandan parlak güneş ışığına çıktığında, pilotun "körlüğünü" önlemek için lensin pozlamayı milisaniyeler içinde ayarlaması veya yüksek dinamik sensörler kullanması gerekir.⁹

Fotogrametri ve GIS: Geometrik Hassasiyetin Bilimsel Güzelliği

Haritalama dünyasında drone hassas bir ölçüm aracına dönüşüyor. Artık amaç "iyi görünmek" değil, "doğru" olmaktır. Her piksel GPS/RTK koordinatlarına ve optik geometriye bağlıdır.

Global Shutter: "Jello Etkisini" Ortadan Kaldırma

Çoğu dijital kamera, pikselleri satır satır okuyan bir "Rolling Shutter" kullanır. Hareket eden bir drone üzerinde bu, "Jello etkisine" yani görüntünün geometrik çarpıklığına neden olur.¹¹

Ölçmede %1'lik bir geometrik bozulma, 3 boyutlu modelde büyük yer değiştirme hatalarına yol açabilir. Bu nedenle, profesyonel haritalama lensleri (Zenmuse P1 gibi) Mekanik Küresel Deklanşör kullanır.¹³Merkezi yaprak deklanşör sayesinde 45 milyon pikselin tamamı aynı anda görüntülenir. Pahalı ve karmaşık olmasına rağmen yer kontrol noktaları olmadan santimetre düzeyinde doğruluk sağlar.¹³

Yer Numune Mesafesi (GSD) ve Kalibrasyon

Haritalama drone'unun performansı GSD ile tanımlanır; yerdeki gerçek mesafe bir pikselle temsil edilir. Bu, rakım (H), piksel boyutu (a) ve odak uzaklığı (f) ile belirlenir:

4.4'lü bir sensör için$\mu m$piksellerde, 200 m'de 24 mm'lik bir lens ~3,6 cm'lik bir GSD sağlarken, 50 mm'lik bir lens ~1,6 cm'lik bir hassasiyet sağlar.¹⁴

Her haritalama merceği fabrikadan çıkmadan önce sıkı bir şekilde kalibre edilir. Bozulma katsayıları (radyal ve teğetsel), her fotoğrafın "Dewarpdata" meta verilerinde saklanarak yazılımın optik kusurları otomatik olarak telafi etmesine olanak tanır.¹³

Endüstriyel Denetim ve SAR: Çok Modlu Algılama

Yangınla mücadelede, enerji hattı incelemesinde veya arama kurtarmada (SAR), lenslerin "insanüstü" duyulara ihtiyacı vardır. Görünür ışık hikayenin yalnızca bir kısmı; Termal (Uzun Dalga Kızılötesi) ve Lazer Ölçüm karar vericilerdir.

Termal Görüntülemede Sıçrayış

Termal kameralar ısı radyasyonunu tespit eder. İlk endüstriyel dronlar 640 × 512 çözünürlükle sınırlıydı. En yeni amiral gemisi yükleri (Zenmuse H30T gibi) bunu 1280 × 1024'e itti.¹⁷

Piksel yoğunluğundaki bu 4 kat artış oyunun kurallarını değiştiriyor. Kurtarma ekipleri artık 250 metre uzaktan insan ile hayvanı ayırt edebiliyor.¹⁹Modern kızılötesi kameralar ayrıca denetçilerin yüksek gerilim kulelerini kontrol ederken elektromanyetik girişim bölgelerinin dışında güvenli bir şekilde kalmalarına olanak tanıyan optik yakınlaştırma (32x'e kadar) içerir.¹⁹

Zorlu Ortamlarda Optik Yardımlar: Gece Görüşü ve Buğu Giderme

Endüstriyel lensler "cehennem gibi" koşullarda çalışmalıdır. Gece operasyonlarında, 819.200'e kadar ISO ayarlarına ve gelişmiş gürültü azaltma özelliğine sahip "Starlight" sensörleri, zifiri karanlık bir sahneyi net, renkli bir görüntüye dönüştürebilir.¹⁸

Dumanlı veya sisli ortamlar için optik sistemler artık "Elektronik Hazin Giderme" algoritmalarını entegre ediyor.²²Bu sadece bir kontrast artışı değil; Gerçek zamanlı olarak piksel düzeyindeki netliği yeniden sağlamak için atmosferik saçılımın fiziksel modellerini kullanır.

Tarımsal Drone'lar: Yaşamın Görünmez Sinyallerini Yakalamak

Tarımsal dronlar "Multispektral" teknolojinin ustalarıdır. Lensleri Yeşil, Kırmızı, Kırmızı Kenar ve Yakın Kızılötesi (NIR) gibi belirli dar bantları yakalar.²⁵

"Kırmızı Kenar"ın Sırrı

Çiftçilikte mahsul sağlığını değerlendirmek sadece ne kadar yeşil göründükleri ile ilgili değildir. Bitkiler haşereler veya kuraklık nedeniyle strese maruz kaldıklarında, klorofil yapıları gözle görülmeden önce mikroskobik düzeyde değişir.

"Red Edge" bandı bu değişikliklere karşı son derece hassastır. Çiftçiler, Red Edge NDVI'yi (Normalleştirilmiş Bitki Örtüsü İndeksi) hesaplayarak, bir felaket meydana gelmeden haftalar önce mahsul stresini tespit edebilir.²⁵Multispektral lensler ayrıca hassas arazi işlemeyi yönlendirmek için spektral inversiyon algoritmalarını kullanarak toprak tuzluluğunun haritalanmasına yardımcı olur.²⁶

Sonuç: Camdan Daha Fazlası

Drone optiklerinin evrimi "Bilgi Entropisi" arayışıdır.

Tüketici teknolojisinde amaç, dünyanın duygusal ve renk doğruluğunu en üst düzeye çıkarmaktır. FPV'de amaç, insan-makine birliği için zaman gecikmesini en aza indirmektir. Haritalamada, Dünya'nın gerçek bir dijital ikizi için geometrik bozulmanın ezilmesiyle ilgilidir. Endüstriyel ve tarım sektörlerinde kızılötesi radyasyonu, lazer nokta bulutlarını ve çok bantlı verileri yakalamak için insan görüşünün sınırlarını aşmakla ilgilidir.

Drone optiklerinin geleceği "Hesaplamalı Fotoğrafçılık" ve "Yapay Zeka Semantik Anlayışı"nın entegrasyonunda yatmaktadır. Lensler artık yalnızca pikselleri yakalamayacak; bir köprüdeki çatlakları otomatik olarak belirleyerek veya haritadan hareket eden arabaları filtreleyerek "anlam" üretecekler. Bu yüksek irtifa fizik oyununda, gökyüzü kubbesinin altında mümkün olanın görsel sınırlarını sürekli olarak zorluyoruz.
