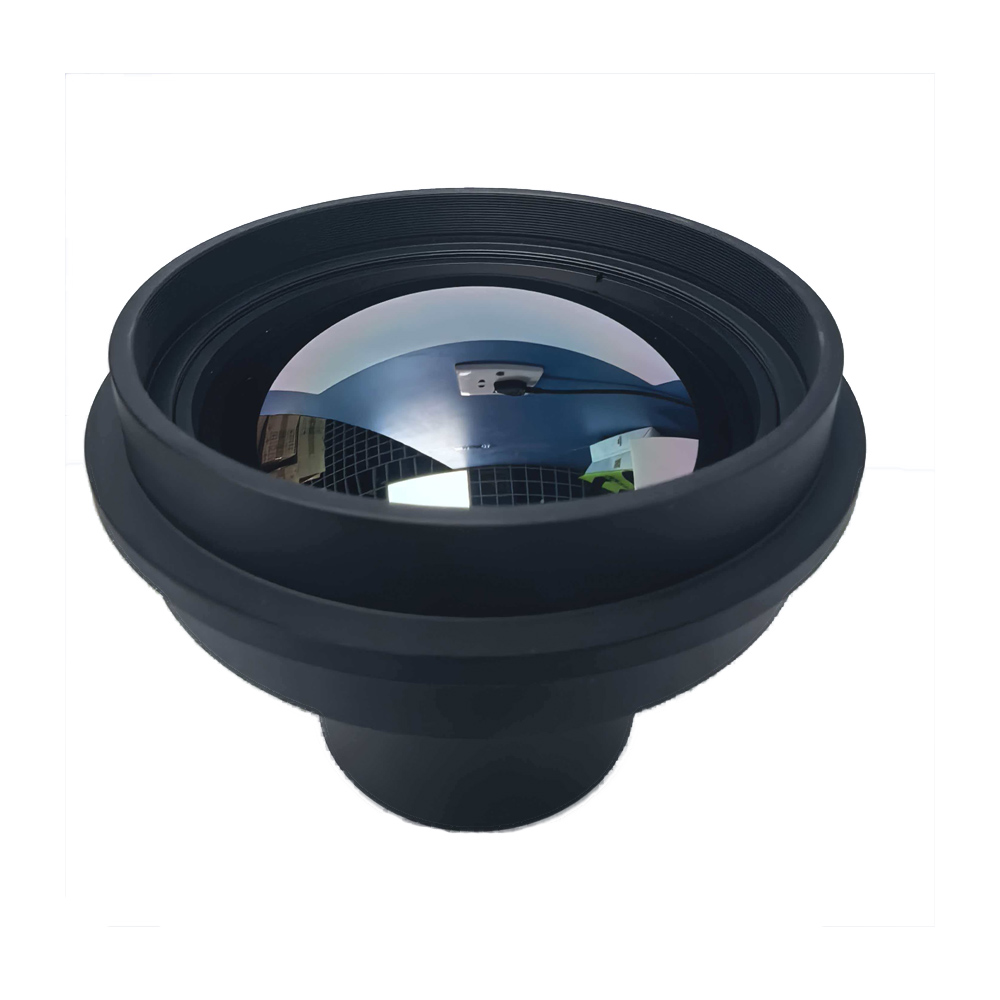

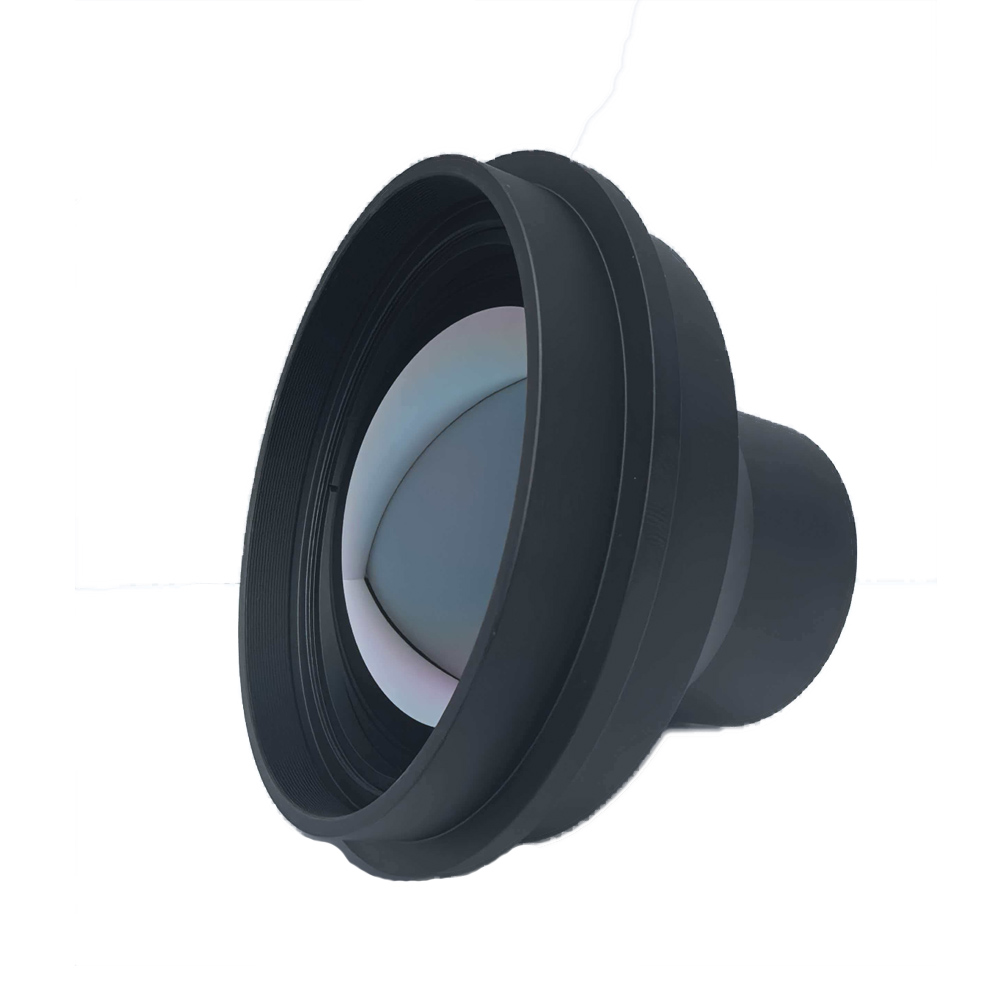

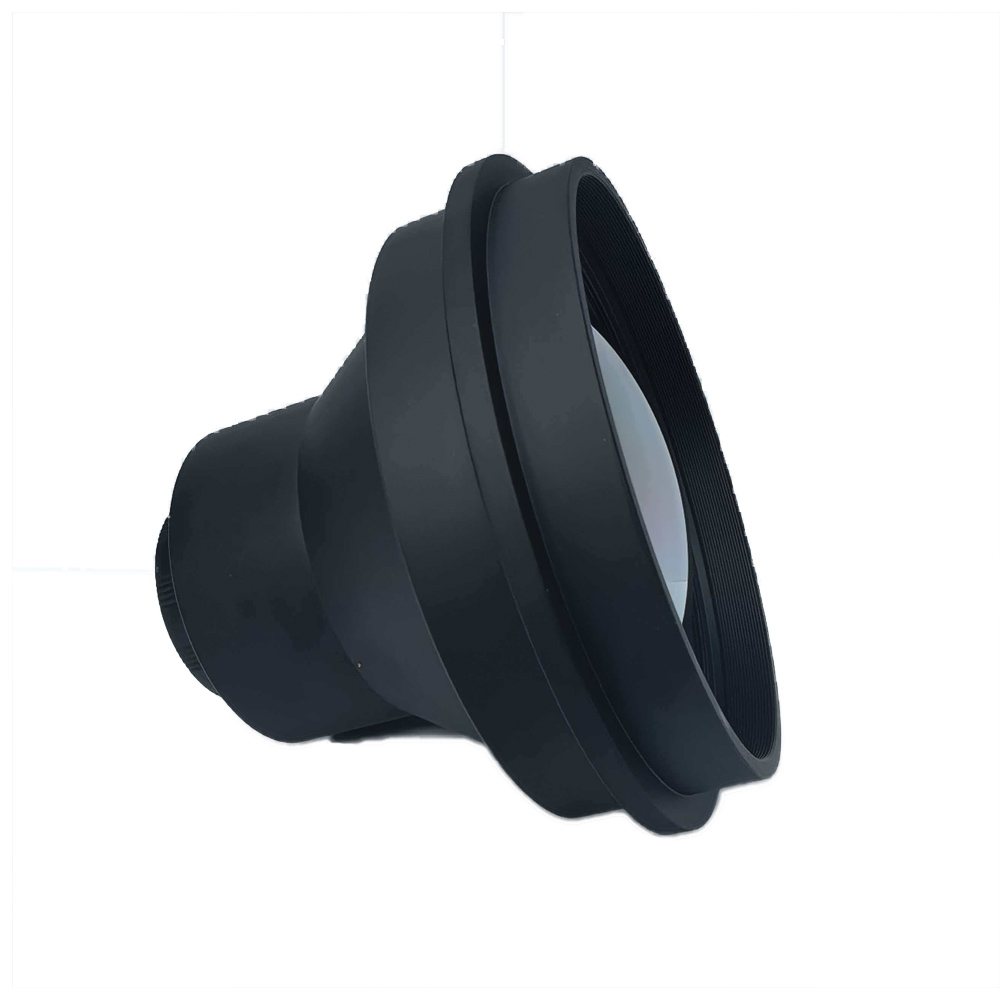

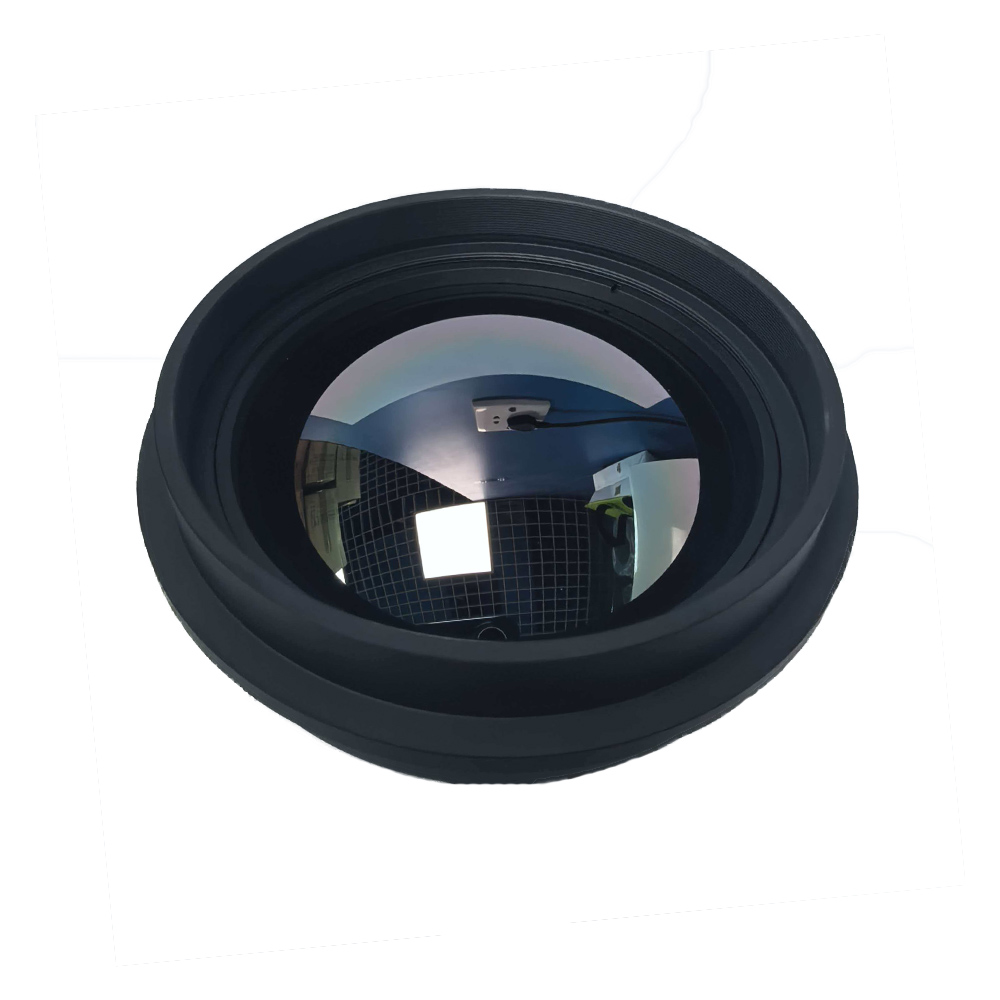

75mm Termal Görüntüleme Lensi

Ürün Kısa Açıklaması

Bu yüksek performanslı 75 mm termal görüntüleme lensi tarafından geliştirilmiş ve üretilmiştir.ShangHai SILK Optik Teknolojisi CO., LTD,Keskin uzun dalga kızılötesi görüntüleme çıkışı sağlamak üzere 640×512, 17μm kızılötesi dedektörler için optimize edilmiştir. Geniş diyafram açıklığına sahip F1.0 tasarımına sahip bu F1.0 atermal lens, ekstra elektrikli odaklama parçaları olmadan güvenilir optik atermalizasyon gerçekleştirerek ‑40°C ~ +80°C zorlu çalışma ortamlarında istikrarlı görüntüleme kalitesini korur.

HD açık optik kaplama, %88'e kadar yüksek geçirgenlik ve %96'nın üzerinde bağıl aydınlatma ile bu kızılötesi lens, tüm görüş alanı boyunca eşit parlaklık sağlarken %0,85'lik düşük bozulma, görüntü geometrik sapmasını en aza indirir. M34×0,75 mekanik montaj hızlı ve sağlam montaj sağlar ve IP67 ön eleman su geçirmezlik derecesi, toza ve neme karşı sağlam bir dayanıklılık sağlar. Yalnızca yaklaşık 475 gram ağırlığındaki kompakt yapılı termal görüntüleme lensi, çeşitli kızılötesi gözlem cihazlarına entegrasyona uygundur. ShangHai SILK Optical Technology CO., LTD, her üretim prosedürünü sıkı bir şekilde kontrol ederek bu kızılötesi lensi, dış mekan termal gözlem ve izleme görevleri için güvenilir bir optik çekirdek haline getirir.

Ürün Detaylı Açıklaması

Parametre Analizi

Odak Uzaklığı ve Diyafram:F1.0 geniş diyafram açıklığıyla eşleştirilmiş 75 mm odak uzaklığı. Daha büyük diyafram açıklığı daha fazla kızılötesi radyasyon toplayarak loş koşullarda kızılötesi yakalama için sinyal-gürültü oranını büyük ölçüde artırır.

Dedektör Uyumluluğu:Orta-uzun mesafe gözlem için 8,3°(Y) ×6,6°(D) görüş alanı sağlayan 640×512,17μm soğutmasız kızılötesi dedektörle mükemmel şekilde eşleşir.

Optik Yapı:Optik atermalizasyon tasarımını benimser, geniş sıcaklık salınımının neden olduğu termal odaklanmayı ortadan kaldırır, motorla çalışan odaklama mekanizması gerekmez.

Optik Kaplama ve Opto-indeks:HD açık optik kaplama %88 geçirgenlik sağlar; bağıl aydınlatma >%96, eşit görüntü parlaklığı sağlar; Gerçek sahneye uygun görüntüleme için distorsiyon yalnızca %0,85 oranında kontrol edilir.

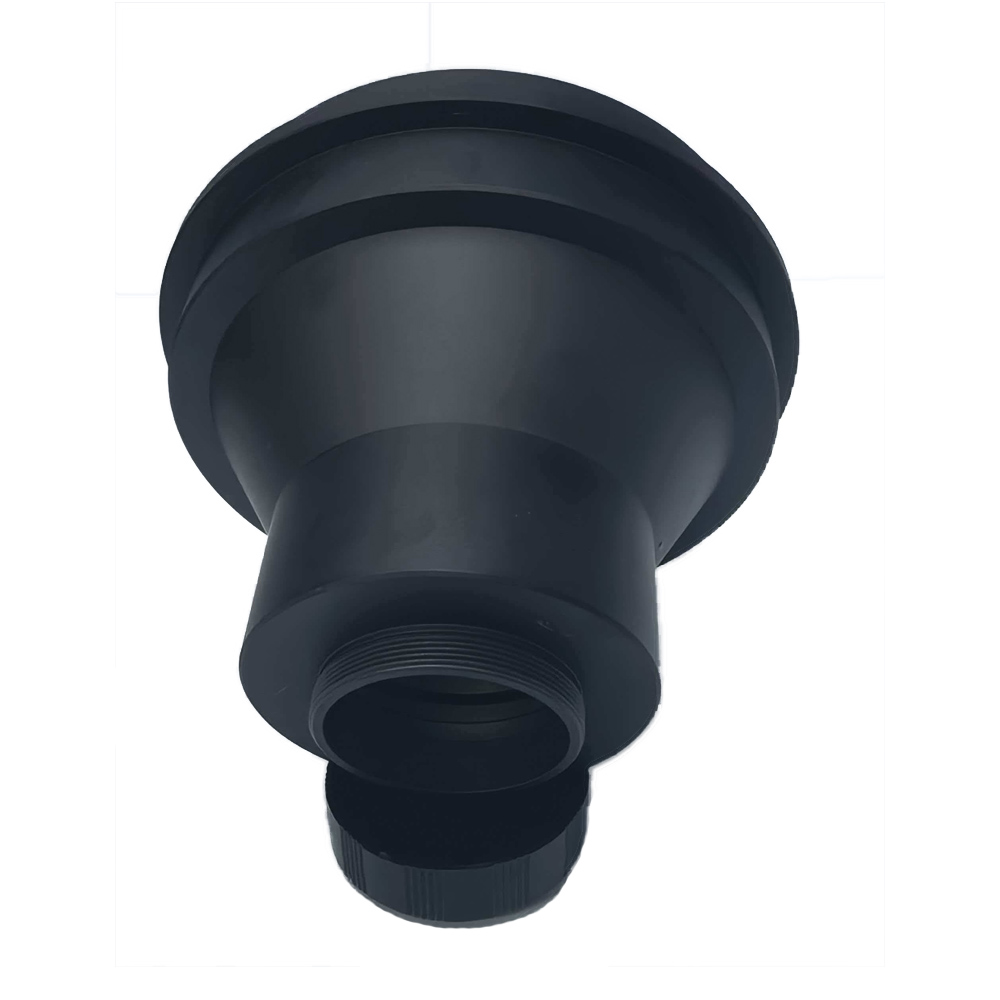

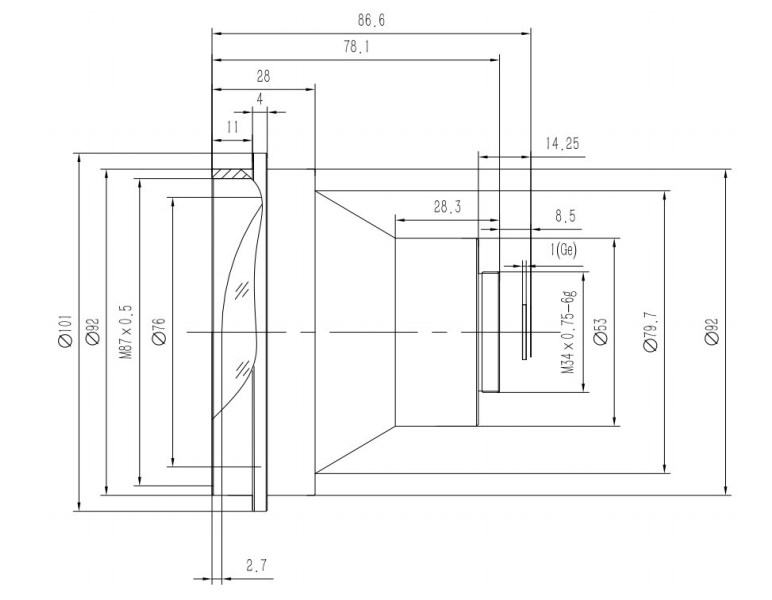

Mekanik ve Çevresel:Kolay kurulum için M34×0,75 standart montaj parçası; IP67 ön eleman giriş koruma derecesi; çalışma sıcaklığı ‑40°C~+80°C; Hafif sistem entegrasyonu için net ağırlık ~475g.

Performans Avantajları

Kararlı Atermal Görüntüleme:Bu termal görüntüleme lensi, ShangHai SILK Optical Technology CO., LTD'nin pasif optik atermalizasyon teknolojisini uygular. Odaklamayı ‑40°C'den +80°C'ye kadar korur, elektronik odaklama hatası riskini önler, tüm sistemin güç tüketimini ve mekanik arıza oranını azaltır.

Üstün Optik Performans:Bu kızılötesi lens üzerindeki yüksek geçirgenliğe sahip kaplama, yeterli kızılötesi enerji girişini garanti eder. %96'nın üzerindeki bağıl aydınlatma karanlık köşeleri önler; %0,85'lik ultra düşük distorsiyon, hassas hedef ölçümü ve tanınması için hedef şeklinin deformasyonunu önler.

Sağlam Çevresel Uyumluluk:IP67 ön eleman su geçirmezlik sınıfı, lens çekirdeğini toza, yağmura ve su sıçramasına karşı korur. Bu F1.0 atermal lensin sağlam yapısı zorlu dış mekan iklimine uyum sağlar.

Kullanışlı Sistem Entegrasyonu:M34×0,75 standartlaştırılmış arayüz, hızlı mekanik montajı destekler. 475 gramlık hafif tasarım, araca monteli, havadaki ve taşınabilir kızılötesi ekipmanların yük yükünü azaltır.

Güvenilir Üretim Kalitesi:ShangHai SILK Optical Technology CO., LTD, optik tasarımı, lens montajını ve performans kalibrasyonunu şirket içinde tamamlar; her 17μm dedektör lensi, teslimattan önce sıkı sıcaklık döngüsünden ve optik incelemeden geçer.

Uygulama Alanları

Sınır ve Çevre Güvenliği:Bu termal görüntüleme lensi, uzun menzilli çevre uyarısı için sabit termal güvenlik kameralarına uyar ve gece gündüz zifiri karanlıkta davetsiz misafirleri tespit eder.

Araç Üzerindeki Termal Gözlem:F1.0 atermal lens, sis ve gece gibi kötü hava koşullarında yoldaki tehlike tespitini gerçekleştirerek yerleşik kızılötesi izleme sistemlerine hizmet eder.

İnsansız Sistem Yükü:İHA kızılötesi kapsülünün temel optik bileşeni olan bu yüksek performanslı kızılötesi lens, orta mesafeli devriyeyi, orman yangını erken uyarısını ve yaban hayatı izlemeyi destekler.

Endüstriyel Sıcaklık Kontrolü:Ağır sanayi senaryolarında elektrikli ekipman sıcaklık taraması ve fırın durumunun izlenmesi için 640×512 kızılötesi dedektörle eşleştirin.

Taşınabilir Termal Gözlem Cihazları:Bu 17μm dedektör lensi, karmaşık hava koşullarında arama ve kurtarma ve dış mekan saha operasyonları için elde taşınan termal monokülerlere entegre edilmiştir.
