6,2 mm Konik Koni Lens

Ürün Kısa Açıklaması

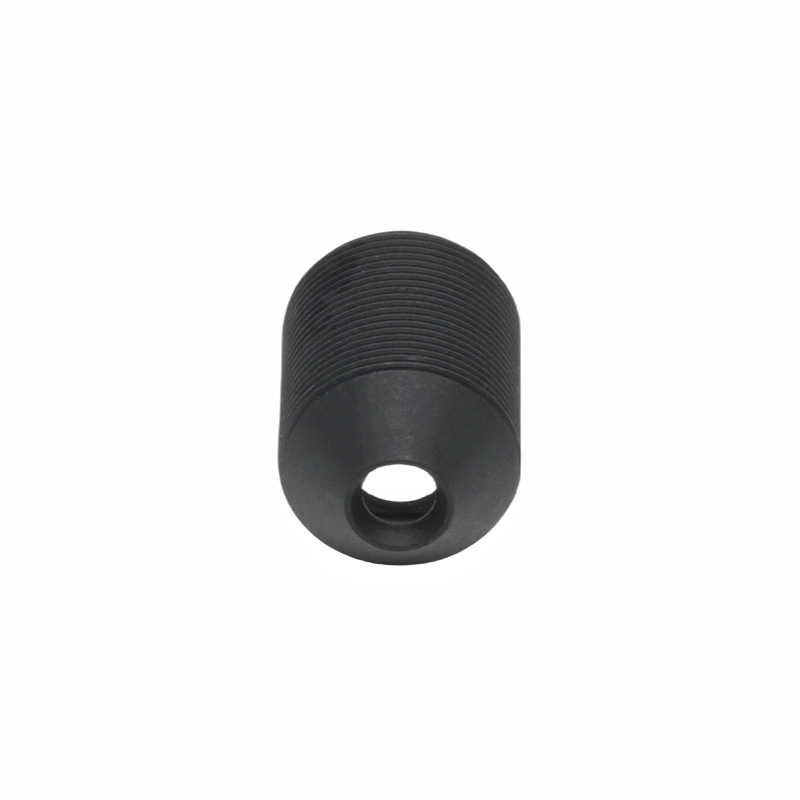

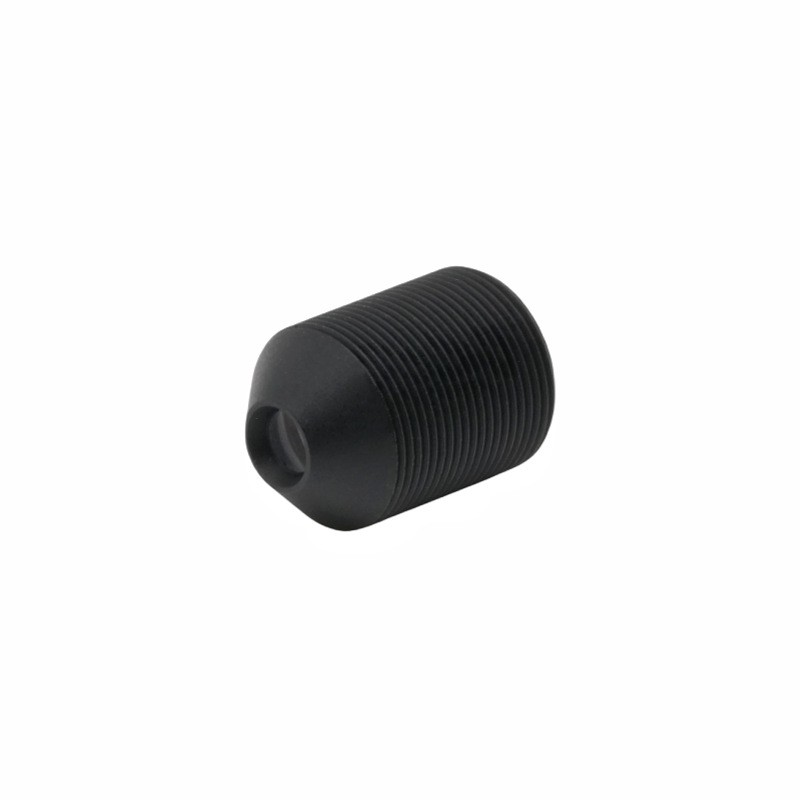

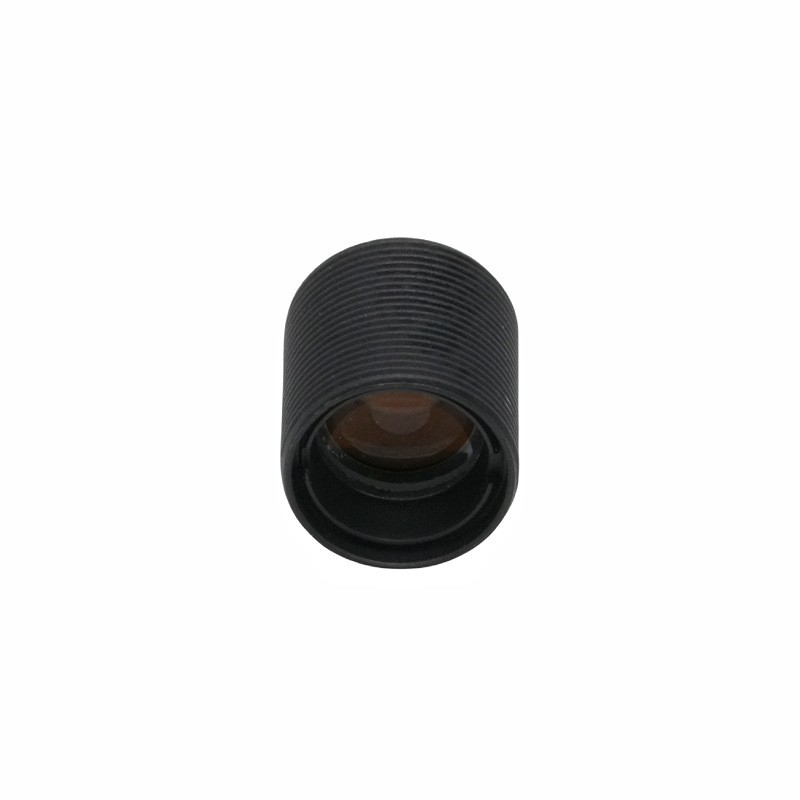

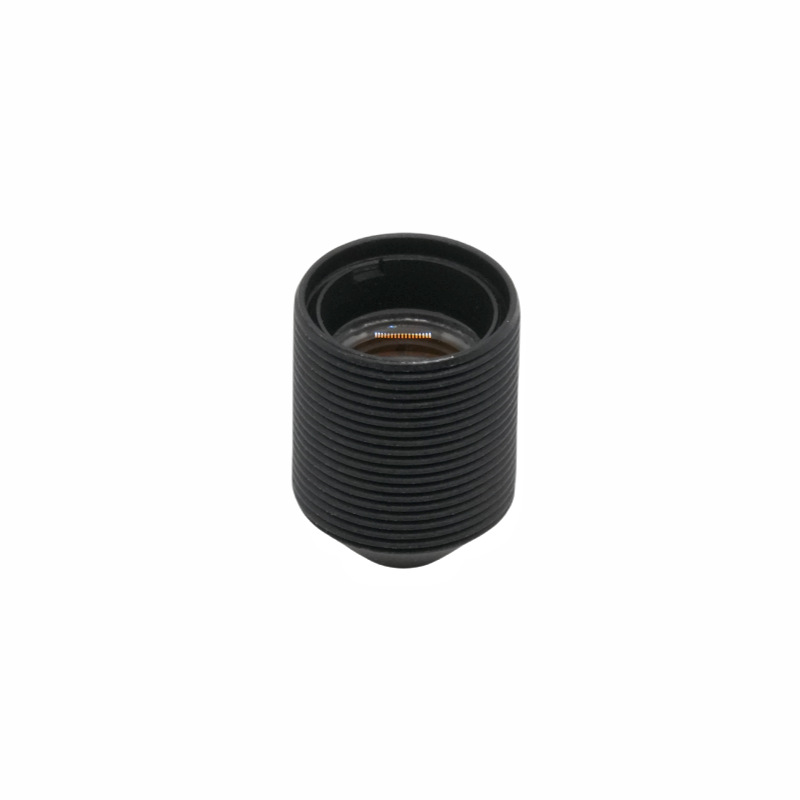

ShangHai SILK Optical Technology CO., LTD, 1/2,7" görüntü sensörleriyle küçük formatlı kamera lensi entegrasyonu için tasarlanmış kompakt bir optik lens olan M7 lensi sunar. Bu 6,2 mm sabit odaklı lens, 4 gruplu lens düzeneği tasarımını benimseyerek minyatür kamera donanımı için dengeli görüntüleme performansı sunar. Ø7,0 mm'lik maksimum görüntü dairesine sahip olan bu geniş açılı minyatür lens, yeterli sahne kapsamını yakalamak için çapraz 74° görüş alanını destekler. Düşük CRA olarak 15°'nin altında ana ışın açısına sahip lens, genel CMOS sensörleriyle mükemmel şekilde eşleşir ve kenar ayrıntısı kaybı riskini azaltır, tüm çerçeve boyunca eşit parlaklık sağlamak için %58,0 yüksek bağıl aydınlatmayla eşleştirilir. M7 kompakt montaj parçasıyla oluşturulan bu gözetleme optik lensi, 13,42±0,3 mm'lik kısa toplam iz uzunluğuna sahiptir ve alanı kısıtlı cihaz muhafazası için çok uygundur. Bu kompakt optik lens, ShangHai SILK Optical Technology CO., LTD tarafından üretilmiştir. Seri üretilen gömülü görüntü cihazları için tutarlı çıktıyı garanti etmek amacıyla sıkı optik testlere tabi tutulur.

Detaylı Ürün Açıklaması

1. Parametre Analizi

- Odak performansı: Bu 6,2 mm sabit odaklı lens, F/NO %2,6±5 diyafram açıklığıyla %6,2±5 mm etkili odak uzaklığı sağlar ve günlük iç mekan-dış mekan görüntüleme senaryoları için ışık alımını ve alan derinliğini dengeler.

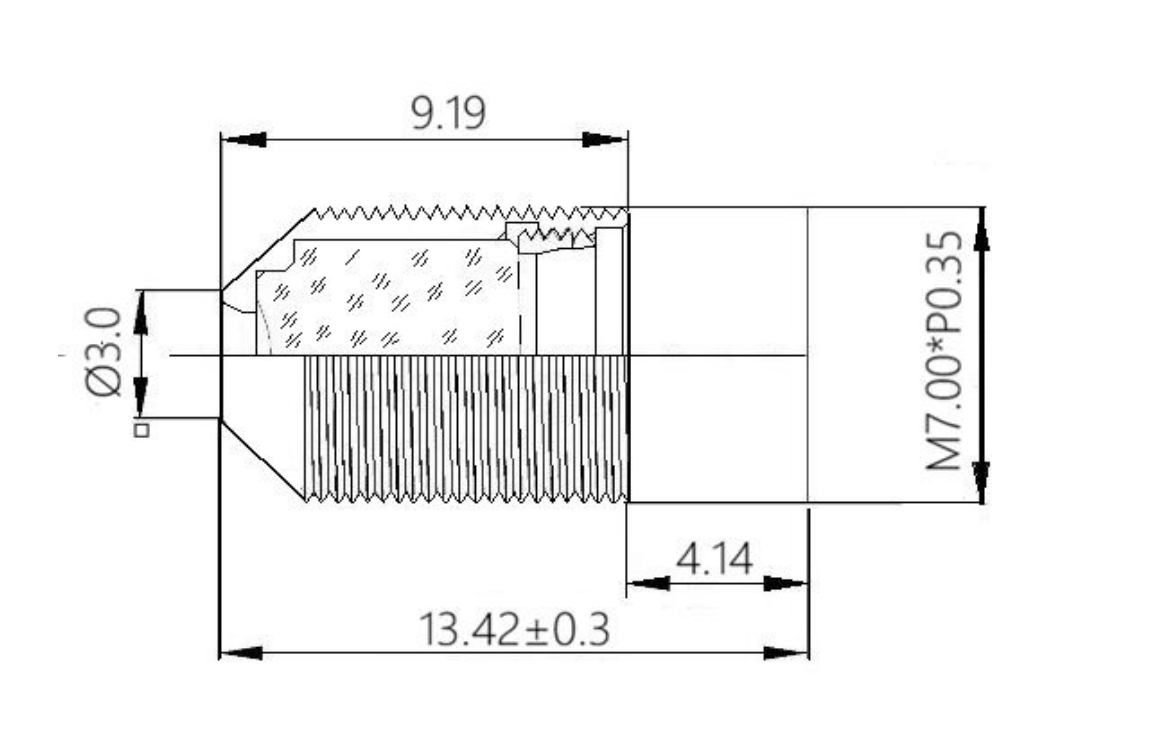

- Mekanik boyut: Toplam TTL 13,42±0,3 mm'ye ulaşır, BFL 6,5±0,2 mm'dir; M7 montajı, küçük boyutlu kamera modüllerinin kolay montajını sağlar.

- Optik yapı: 4 gruplu lens düzeneği, kompakt optik düzen sağlar, maksimum görüntü dairesi Ø7,0 mm, 1/2,7" sensör hedef boyutuna mükemmel uyum sağlar.

- Görüş alanı: Geniş açılı minyatür lens, 74° diyagonal, 62° yatay, 33,5° dikey görüş alanı sağlar. TV distorsiyonu -%12,00'dir ve ultra düşük distorsiyon gereksinimleri olmadan genel izleme için uygundur.

- Optik indeksler: %58,0 bağıl aydınlatma; Düşük CRA lensi olan CRA<15°, CMOS sensörler için karanlık köşe sorununu büyük ölçüde azaltır.

ShangHai SILK Optical Technology CO., LTD, bu M7 lensin parti tutarlılığını korumak için her önemli parametrenin toleransını sıkı bir şekilde kontrol eder.

2. Performans Avantajları

- Kompakt form faktörü: Kompakt bir optik lens olarak ultra kısa toplam uzunluk, son derece minyatür kamera modülü yapılarına uyum sağlayarak dahili cihaz alanından tasarruf sağlar.

- Sensör uyumluluğu: 1/2,7" küçük formatlı kamera lensi çözümü için optimize edilmiştir; düşük CRA lens özelliği, görüntü kenarlarında sensör duyarlılığı düşüşünü önler.

- Tekdüze ekran parlaklığı: Yüksek bağıl aydınlatma, tam çerçeve boyunca kullanılabilir parlaklığı koruyarak yerleşik görüş sistemleri için işlem sonrası iş yükünü azaltır.

- Pratik geniş açı kapsamı: Bu geniş açılı minyatür lens, sınırlı kamera miktarıyla daha fazla sahne bilgisi yakalamak için yeterli görüş alanı sağlar.

- Güvenilir montaj: Standart M7 montajı sabit mekanik konumlandırma sağlar; ShangHai SILK Optical Technology CO., LTD, bu gözetleme optik lensinin teslimatından önce tam optik denetimini tamamlıyor.

3. Uygulama Alanları

- Minyatür gözetleme kameraları: Bu gözetim optik lensi, küçük ev güvenlik kameralarına ve iç mekan izleme için kompakt IP kamera modüllerine uyar.

- Gömülü görüş ekipmanı: Kompakt optik lens, akıllı ev cihazlarının içine yerleştirilmiş küçük boyutlu endüstriyel yardımcı kameralar için çalışır.

- IoT görsel terminalleri: 6,2 mm sabit odaklı lens, akıllı kapı kameralarına ve 1/2,7" sensörleri benimseyen görsel erişim kontrol cihazlarına entegre olur.

- Tüketici minyatür görüntüleme: Bu küçük formatlı kamera lensi, orta düzeyde geniş açılı görüntüleme gerektiren kompakt görsel koleksiyon donanımı için geçerlidir.

- Özel minyatür optik modüller: 4 gruplu mercek düzeneği yapısı, ShangHai SILK Optical Technology CO., LTD.'nin özel minyatür görüş projeleri için özelleştirilmiş ikincil eşleştirmeyi destekler.
