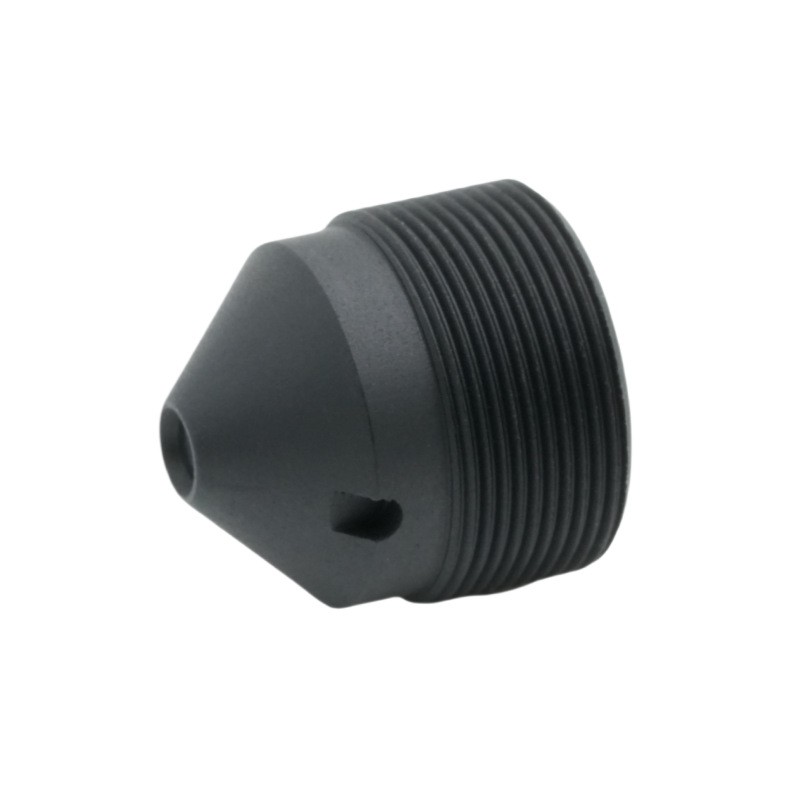

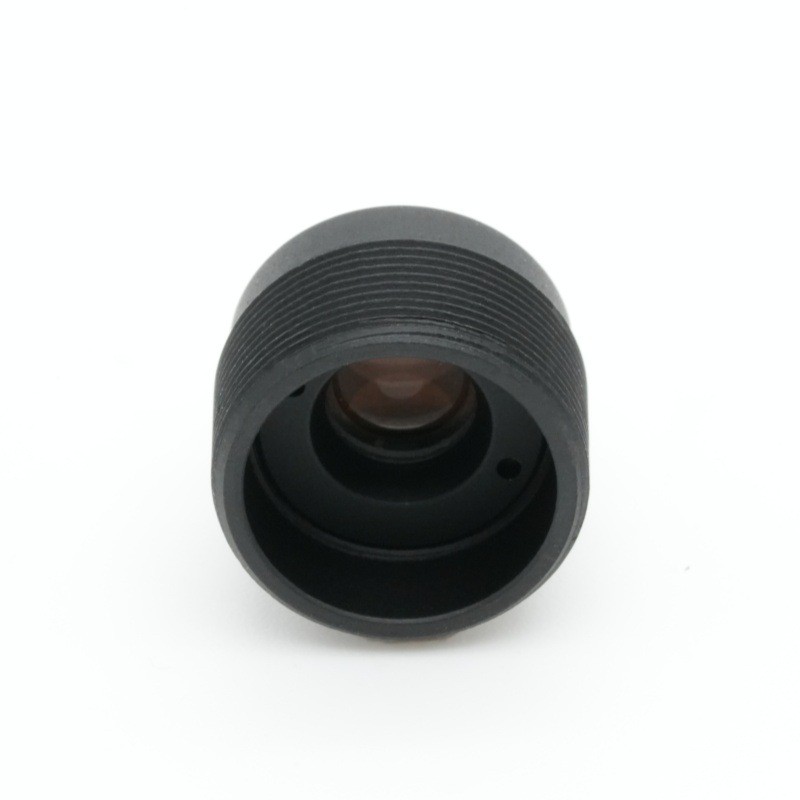

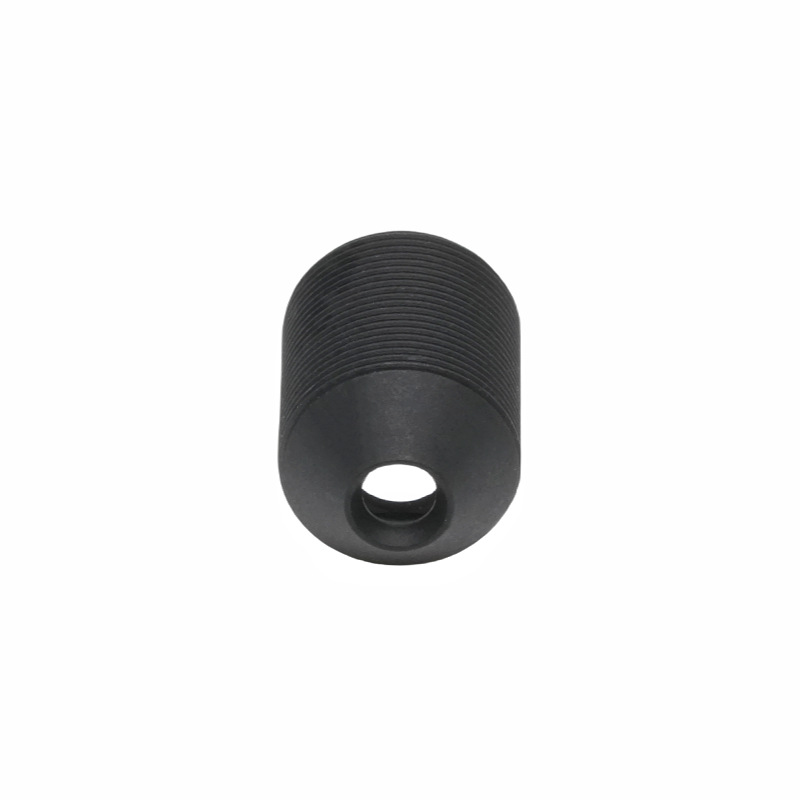

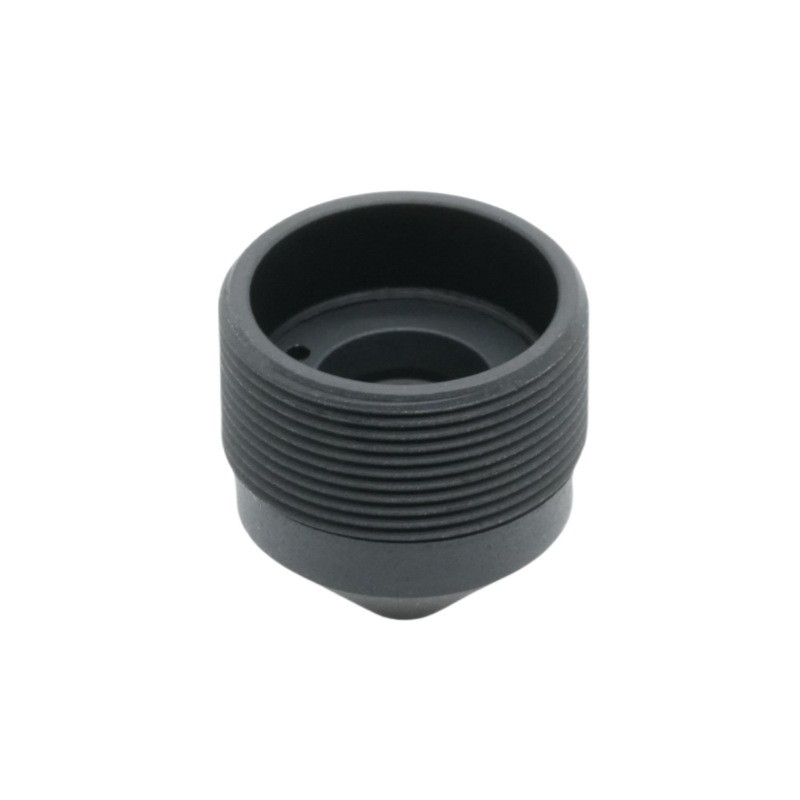

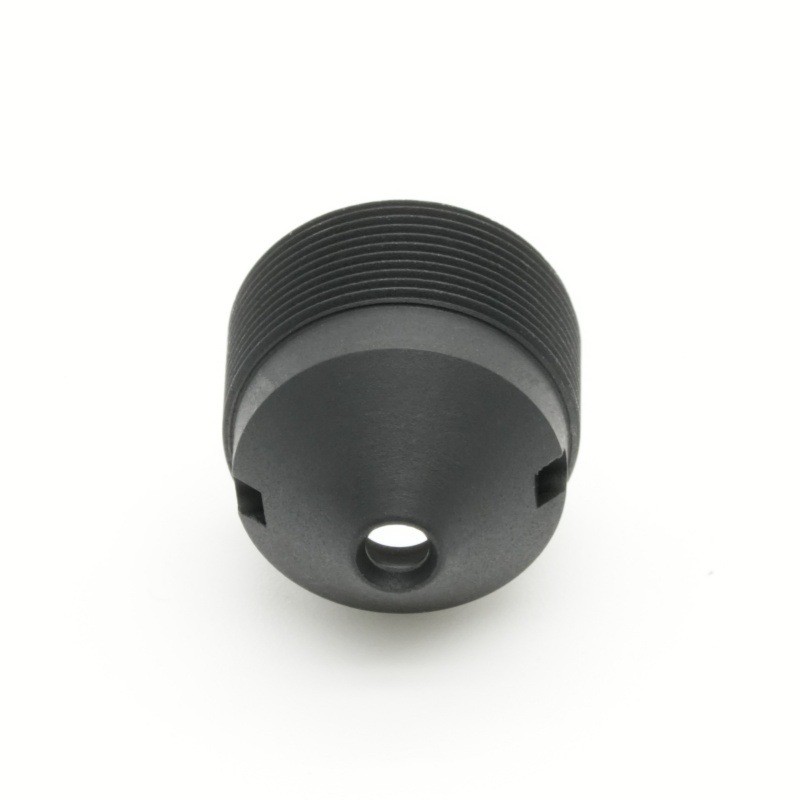

6,2 mm Koni Lens

Ürün Özeti

BOSHI Optik Teknolojisi tarafından üretilen bu yüksek güvenilirliğe sahip 6,2 mm sabit odaklı lens, büyük hacimli OEM güvenlik projeleri için özel olarak üretilmiştir ve 1/2,7 inç formatlı lens standardına göre optimize edilmiştir. F2,6 sabit diyafram açıklığına sahip bu kompakt minyatür optik, orta menzilli gözetleme optikleri dağıtımları için ışık toplama performansı ile pratik alan derinliği arasında ince bir denge kurar. Profesyonel bir M7 kart lensi olarak, düşük maliyetli mini ip kamera bileşeni için yaygın bir arıza noktası olan köşe ayrıntılarını ve renk kaymasını azaltmak için yüksek bağıl aydınlatma lensi performansıyla eşleştirilmiş, 15°'nin altında düşük baş ışın açılı lens tasarımını benimser. Yüksek hızlı modül üretimi sırasında montaj sapmasını absorbe etmek için cömert görüntü dairesi toleransıyla, tanınabilir nesne ve insan vücudu tanımlaması için 74 derecelik diyagonal görüş alanı sunar. BOSHI Optik Teknolojisi, her OEM güvenlik kartı lensi için tam toplu optik ve mekanik doğrulama gerçekleştirerek iç mekan ticari ve konut izleme donanımlarında 24 saat tutarlı görüntüleme sağlar. Otomatik montaj hatları için maliyeti optimize edilmiş olup Wi-Fi kameralar, kompakt IP modülleri ve genel amaçlı gözetim cihazları için kanıtlanmış bir optik bileşen olarak hizmet eder.

Detaylı Ürün Açıklaması

Parametre Analizi

- 6,2 mm sabit odaklı lens (EFL %6,2±5):Bu orta sabit odak uzaklığı, özellikle orta menzilli gözetim optikleri için kalibre edilmiştir. Ağır kenar distorsiyonunu tetikleyecek kadar geniş ya da sahne kapsamını sınırlayacak kadar dar değil. Tipik duvara monte izleme yüksekliği için bu odak uzaklığı, 3‑8 m gözlem mesafesi içindeki insan figürlerinin ve eşyaların net bir şekilde tanınmasını sağlar; girişler, ofisler ve perakende odaları için idealdir ve ultra geniş veya telefoto kompakt lenslerin performans ödünleşimini ortadan kaldırır.

- F2,6 sabit diyafram (F/NO %2,6±5):Günlük gözetim senaryoları için pratik sabit iris spesifikasyonu. Bu F2,6 sabit diyafram açıklığı, tatmin edici alan derinliğini korurken normal iç mekan ortam aydınlatması altında istikrarlı ışık alımı sağlar. Çerçevenin içinde farklı mesafelerde bulunan birden fazla nesne aynı anda keskin kalarak kompakt minyatür optiklerde aşırı geniş diyafram açıklığının neden olduğu odak dışı olma riskini ortadan kaldırır.

- 1/2,7 inç formatlı lens optimizasyonu:Tüm optik sistem simüle edilmiş ve 1/2,7 inç sensöre göre ayarlanmıştır. Ø7,0 mm maksimum görüntü dairesi, sensörün aktif alanının ötesinde yeterli güvenlik payı sağlar. Bu M7 kart lensi kamera modüllerine monte edilirken, otomatik SMT ekipmanından kaynaklanan küçük konumsal kayma, mekanik kenar ayrıntısı etkisi yaratmayacak ve kamera OEM müşterileri için seri üretim verimini doğrudan artıracaktır.

- Görüş alanı spesifikasyonu:74° Diyagonal / 62° Yatay /33,5° Dikey. Gerçek dünya güvenliği odaklı açı kalibrasyonu. Yatay 62°, ofis ve mağazanın duvara monte izleme ihtiyaçlarının çoğunu karşılar; dikey açı, piksel kaynaklarını gereksiz tavan veya zemin alanında israf etmeden standart kurulum yüksekliğine uyar.

- düşük ana ışın açılı mercek (CRA<15°):Mini ip kamera bileşeni için bir temel rekabetçi özellik. Birçok uygun fiyatlı kompakt lens, ana akım CMOS sensörleriyle eşleştiğinde köşe renk gölgesi, hassasiyet düşüşü ve eşit olmayan parlaklık sağlayan yüksek CRA değeriyle birlikte gelir. 15°'nin altında kontrol edilen bu tasarım, bu tür optik kusurları büyük ölçüde bastırır.

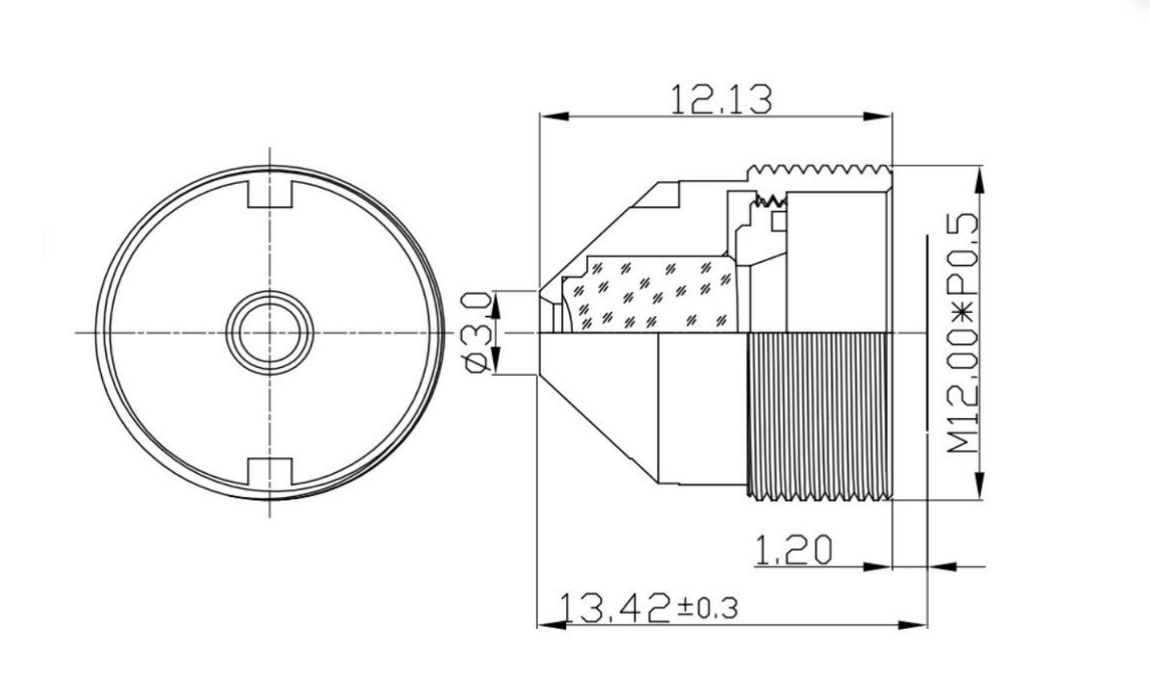

- M7 kart lensinin mekanik özellikleri:TTL:13,42±0,3 mm; BFL:6,5±0,2 mm. Toplam iz uzunluğu ve arka odak uzaklığı üzerinde sıkı tolerans kontrolü. Kompakt boyut, son derece entegre minyatür modül tasarımını destekler; sıkı mekanik toleranslar, OEM güvenlik kartı lens toplu siparişleri için otomatik vidalamalı montaj sonrasında tekrarlanabilir optik çıkışı garanti eder.

- Bozulma ve aydınlatma indeksi:TV Bozulması‑%12,00, Bağıl Aydınlatma %58,0. Doğal olmayan sahne uzaması olmadan video gözetim kaydı için uygulama ayarlı distorsiyon. %58,0 yüksek bağıl aydınlatma lensi performansı, görüntü köşelerinde kabul edilebilir parlaklığı koruyarak koyu kenarları düzeltmeye yönelik ISP algoritması yükünü azaltır.

BOSHI Optik Teknolojisinin Temel Performans Avantajları

1. Olgun 6,2 mm sabit odaklı lens ile F2,6 sabit diyafram açıklığının birleşimi, orta menzilli gözetim optikleri için dengeli optik kapasite sağlar. Parlak gündüz ve loş iç mekan koşullarında istikrarlı bir performans göstererek, ISP yazılımı düzeltmesine aşırı güvenmeden 1/2,7 inç formatlı lensin görüntüleme potansiyelini tamamen serbest bırakır.

2. Büyük boyutlu 7,0 mm görüntü dairesine sahip kompakt minyatür optikler olarak bu M7 kart lensi, montaj hatası toleransını saklı tutar. Kütle modülü montajı sırasındaki küçük konumlandırma sapması, karanlık köşeler oluşturmayacak ve kamera OEM üreticileri için kusur oranını azaltacaktır.

3. Yerleşik düşük ana ışın açılı lens özelliği, yüksek bağıl aydınlatma lensi ölçümleriyle birlikte çalışır. Merkezden köşeye parlaklık ve renk tutarlılığı iyi korunur; Çok sayıda rakip mini ip kamera bileşenini rahatsız eden köşe gölgelemesini ve renk kaymasını etkili bir şekilde çözer.

4. Otomatik seri üretim iş akışı için optimize edilmiş mekanik boyut. BOSHI Optical Technology, her bir OEM güvenlik kartı lensi partisi için optik indeksler ve mekanik boyut üzerinde örnekleme denetimi uygular. Büyük hacimli OEM ve ODM gözetim projeleri için tutarlı ürün performansı garanti edilir.

5. Dengeli TV distorsiyonu ve kenar aydınlatması, ağır görüntü düzeltme algoritmasına olan gereksinimi azaltır. Bu lensle entegre edilen kameralar, doğal gözetim görüntüleri üreterek diğer işlevler için çip bilgi işlem kaynaklarından tasarruf edebilir.

Hedef Uygulama Senaryoları

1. Ticari iç mekan gözetim ekipmanı: Perakende hırsızlık önleme kameraları, ofis izleme modülleri, lobi ve koridor kompakt IP kameraları. Orta aralık gözetim optikleri olarak üretilen bu OEM güvenlik kartı lensi, 1/2,7 inç formatlı lensle mükemmel şekilde eşleşir. Nitelikli mini ip kamera bileşeni olarak orta büyüklükteki halka açık alanlar için net nesne ve insan vücudu ayrıntıları sunar.

2. Akıllı ev güvenlik cihazları: Ev Wi-Fi izleme kameraları, bina girişi yardımcı kamera modülleri. Kompakt minyatür optik yapısı ve düşük ışın açılı lens özelliği sayesinde M7 kart lensi, alanı kısıtlı ev kamerası donanımına uyar.

3. Mini gömülü görüş sistemleri: Erişim kontrolü yardımcı kameraları, M7 arayüzünü benimseyen küçük boyutlu görüntü toplama modülleri. 6,2 mm sabit odaklı lens, kısa ila orta mesafeli nesne gözlemi için uygun büyütme sağlar.

4. Yüksek hacimli OEM güvenlik kamerası projeleri: Seri üretilen analog ve IP güvenlik kameraları. BOSHI Optik Teknolojisi uygun maliyetli optik çözüm sunar; bu F2.6 sabit diyaframlı lens, küresel güvenlik ürünü markaları için bitmiş kamera donanımına entegre edilebilir.
