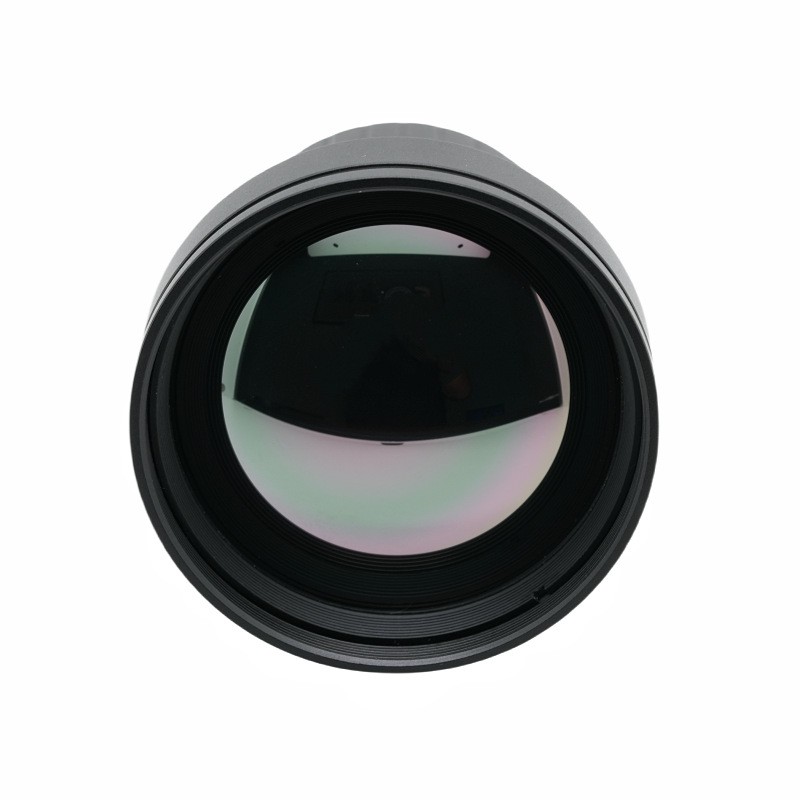

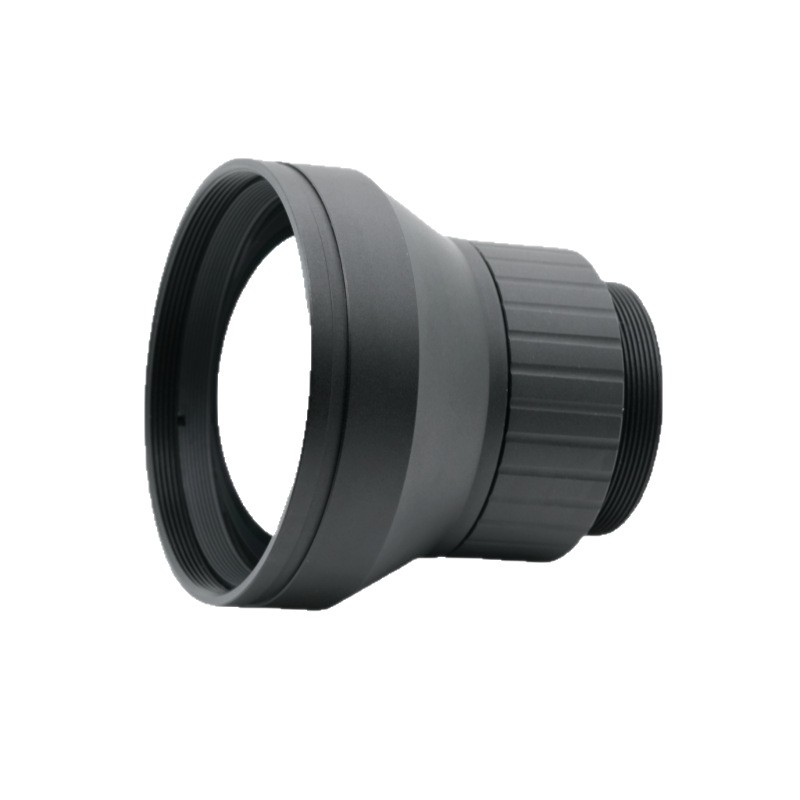

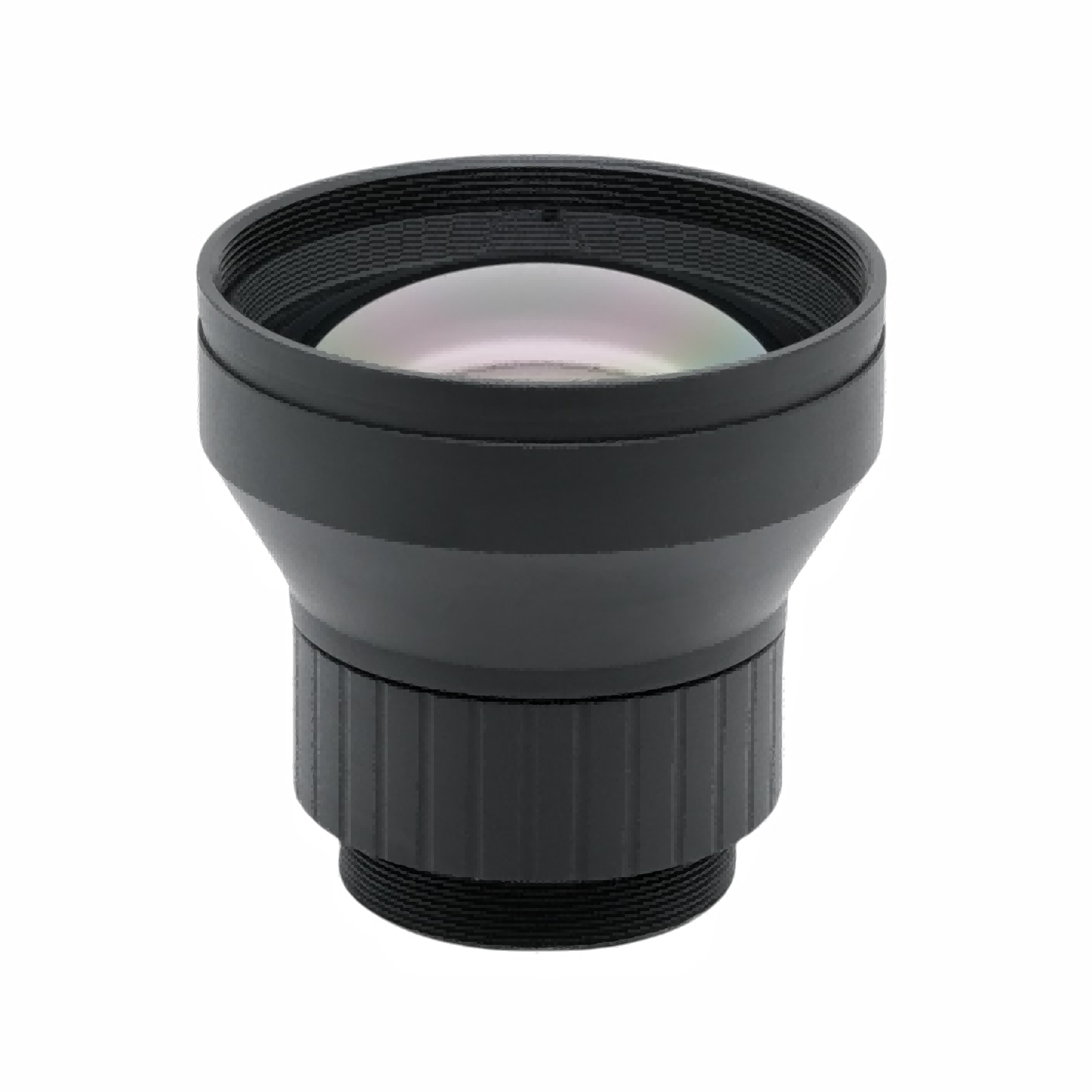

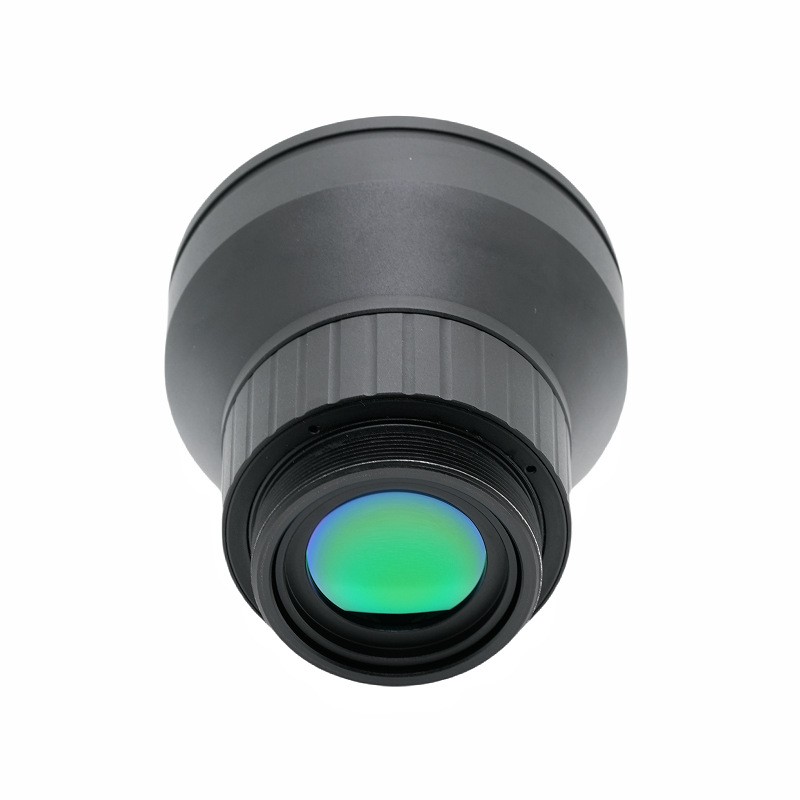

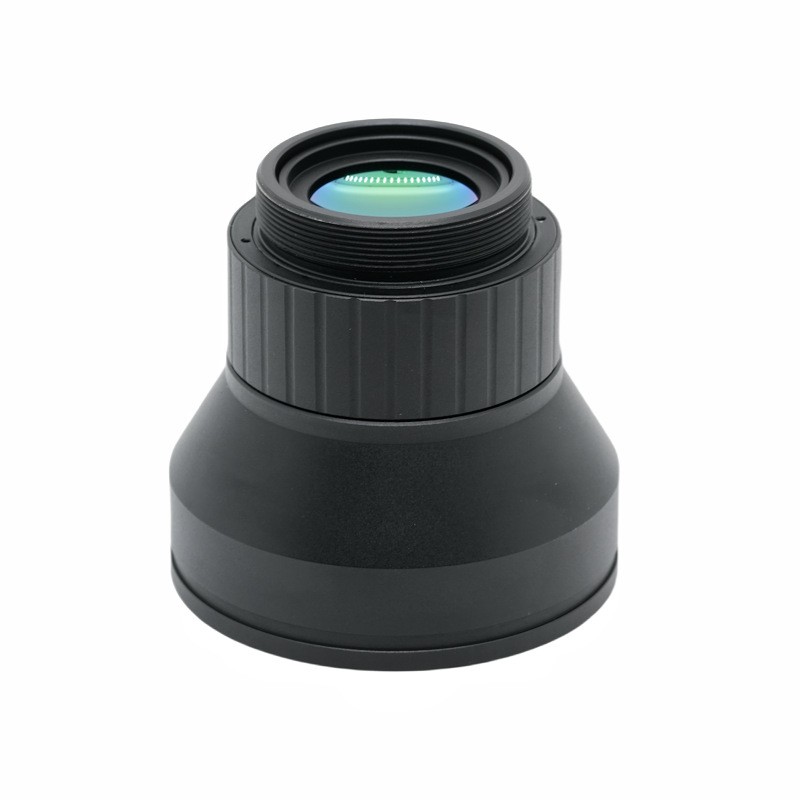

50mm Termal Görüntüleme Lensi

Ürün Kısa Açıklaması

Bu yüksek performanslı termal görüntüleme lensi, soğutmasız uzun dalga kızılötesi termal görüntüleme cihazları için özel olarak ShangHai SILK Optical Technology CO., LTD tarafından geliştirilmiş ve üretilmiştir. 50 mm odak uzaklığına ve parlak F1.0 geniş diyafram açıklığına sahip bu kızılötesi lens, düşük ışıklı termal algılama senaryoları için olağanüstü ışık toplama kapasitesi sunar. Klasik 8‑12μm uzun dalga kızılötesi spektral bant dahilinde çalışan 640×512,12μm kızılötesi dedektörlerle eşleşir.

IP67 ön eleman su geçirmezlik derecesine ve sağlam 40°C~+80°C çalışma sıcaklığına uyarlanabilirliğe sahip bu termal görüntüleme lensi, 2 m-sonsuz odak ayarını destekler. %90'ın üzerinde yüksek geçirgenlik ve %≥94 bağıl aydınlatma, eşit ve keskin termal görüntü çıkışını garanti eder. Dış mekan izleme, çevre güvenliği ve termal gözlem için yaygın olarak benimsenen bu kızılötesi lens, çeşitli zorlu ortamlardaki kızılötesi görüntüleme sistemleri için istikrarlı, güvenilir optik performans sağlar.

Detaylı Ürün Açıklaması

Parametre

 Optik Özellikler:F1.0 geniş diyafram açıklığıyla 50 mm odak uzaklığı; çalışma dalga boyu 8‑12μm uzun dalga kızılötesi, 640×512,12μm uyumlu dedektör için mükemmel şekilde tasarlanmıştır. Görüş alanı 11,27°(D)×8,8°(H)×7,0°(D) değerine ulaşır ve uzun mesafeli termal gözlem için orta düzeyde alan kapsamı sunar.

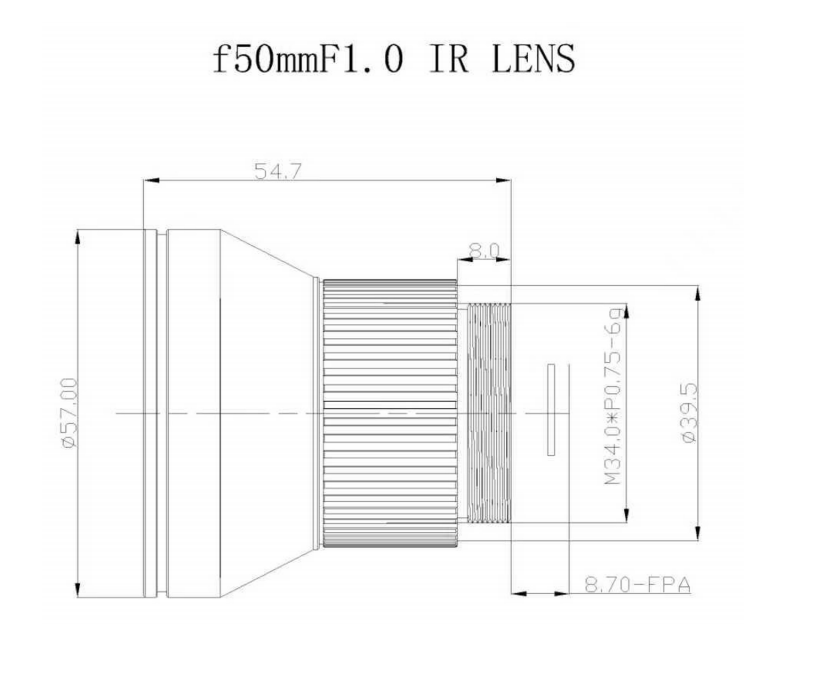

 Mekanik ve Çevresel Özellikler:Kolay montaj için M34×0,75 montaj parçası; odak aralığı 2 metreden sonsuza kadardır. Ön eleman IP67 giriş koruma derecesine ulaşır. Çalışma sıcaklığı -40°C ile +80°C arası olup aşırı soğuk ve sıcak saha koşullarına uyum sağlar. Açıkta kalan optikler AR yansıma önleyici kaplamayı benimser.

 Görüntü Kalitesi Özellikleri:Geçirgenlik ≥%90, bağıl aydınlatma ≥%94, distorsiyon ≤‑%1,0. ShangHai SILK Optical Technology CO., LTD, bu termal görüntüleme lensinin tutarlı görüntü performansını sağlamak için bu indeksleri sıkı bir şekilde kontrol etmektedir.

Performans Avantajları

 Üstün ışık toplama:Bu kızılötesi merceğin F1.0 geniş diyaframı, kızılötesi foton alımını büyük ölçüde iyileştirerek zayıf termal radyasyon koşulları altında termal görüntü sinyali-gürültü oranını artırır.

 Mükemmel görüntüleme bütünlüğü:≥%94 bağıl aydınlatma, tüm sensör yüzeyinde minimum ayrıntı kaybı, parlak ve tekdüze görüntü sağlar; Yüksek kaliteli AR kaplamanın sağladığı ≥%90 geçirgenlik, kızılötesi enerji kullanımını maksimuma çıkarır.

 Zorlu ortamlara dayanıklılık:IP67 ön eleman su geçirmez sınıfı ve geniş çalışma sıcaklığı aralığı, bu termal görüntüleme lensinin 7/24 dış mekanda çalışması için toza, neme ve ciddi sıcaklık dalgalanmalarına karşı dayanıklı olmasını sağlar.

 Düşük distorsiyonlu optik tasarım:Bozulma ≤‑%1,0, doğru termal hedef ölçümü ve gözlemi için geometrik bozulmayı azaltır.

 Esnek odaklama:2 m‑∞ odak aralığı, soğutmasız kızılötesi görüntüleme sistemi için hem yakın mesafe incelemesini hem de uzun mesafe izlemeyi destekler.

Uygulama Alanları

 Çevre güvenliği ve sınır gözetimi:Bu termal görüntüleme lensi, gündüz-gece izinsiz giriş tespiti ve her türlü hava koşulunda çevre uyarısı için dış mekan termal kameralarına geniş ölçüde entegre edilmiştir.

 Endüstriyel termal muayene:Ekipman sıcaklığının izlenmesi, fabrikada aşırı ısınma hatası teşhisi, elektrik santrali ve boru hattı muayenesi için kullanılır.

 Açık havada gözlem ve arama kurtarma:Orman yangınlarının önlenmesi, zifiri karanlık veya yoğun sis altında saha arama ve kurtarma amaçlı kızılötesi gözlem cihazlarında uygulanır.

 Araca monte kızılötesi sistem:Araçtaki termal modüllere uyar ve karmaşık dış ortam koşullarında güvenilir kızılötesi optik performans sunar.

 Soğutmasız kızılötesi kamera tertibatı:ShangHai SILK Optical Technology CO., LTD, bu kızılötesi lensi, OEM ve ODM termal kamera üreticileri için temel optik bileşen olarak tedarik etmektedir.
