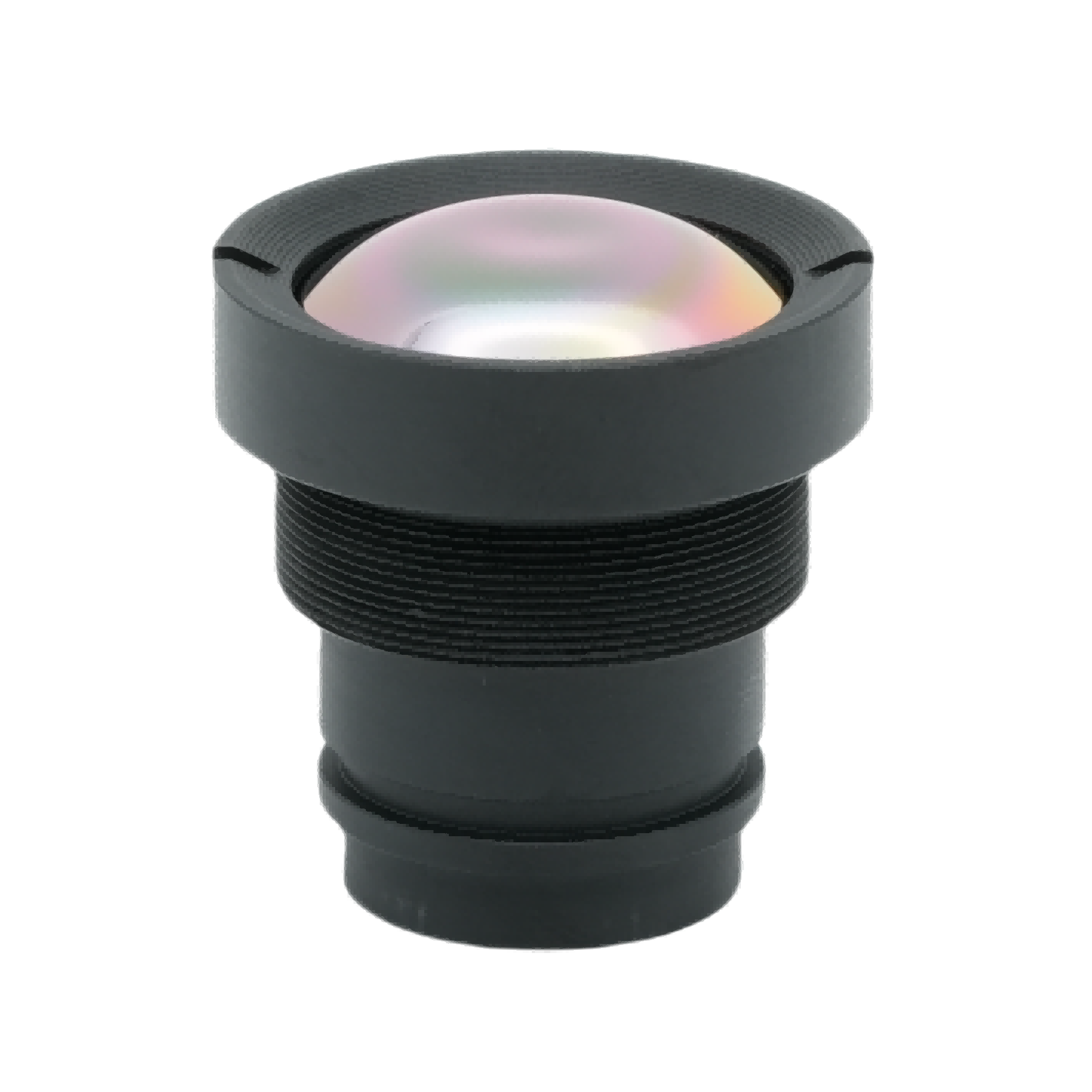

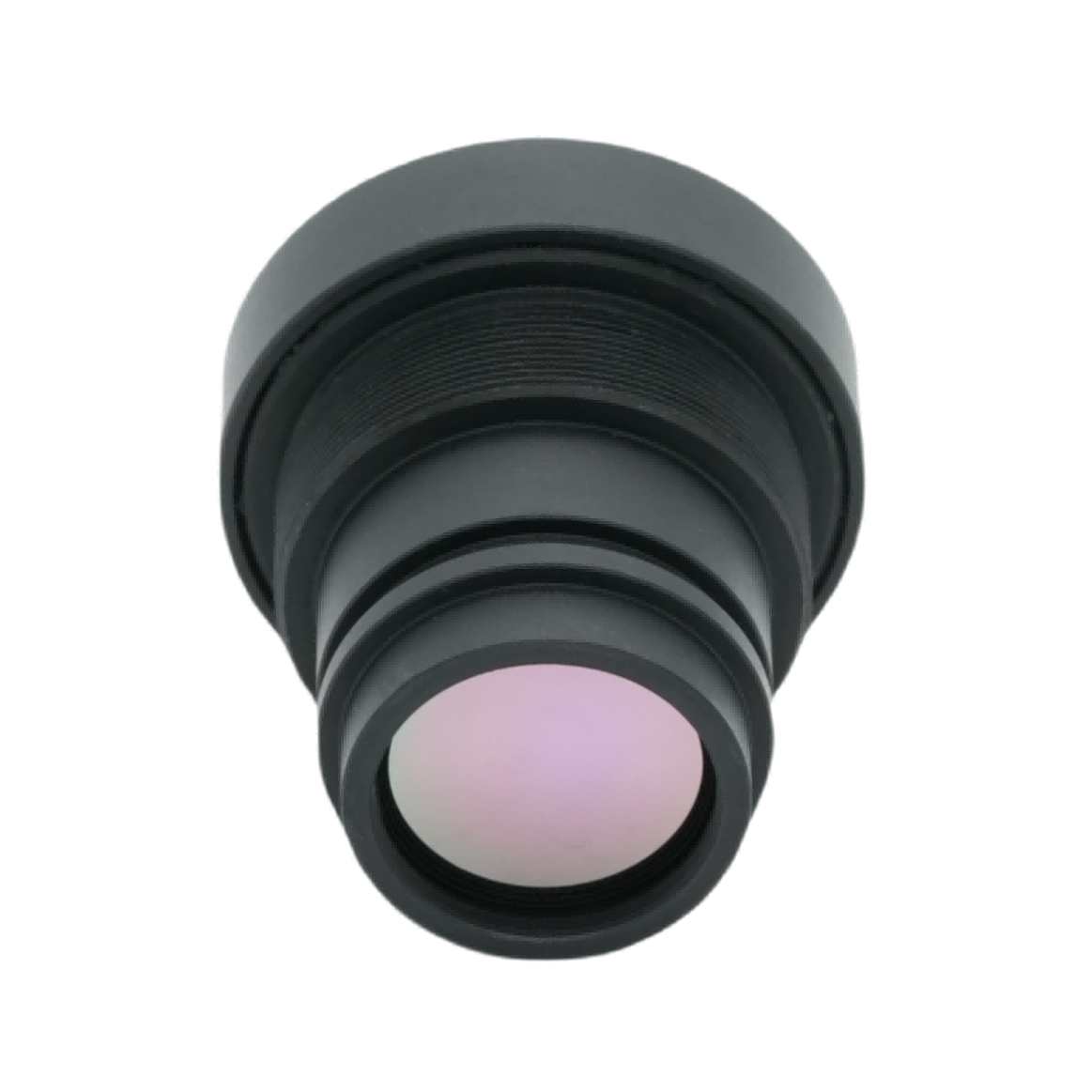

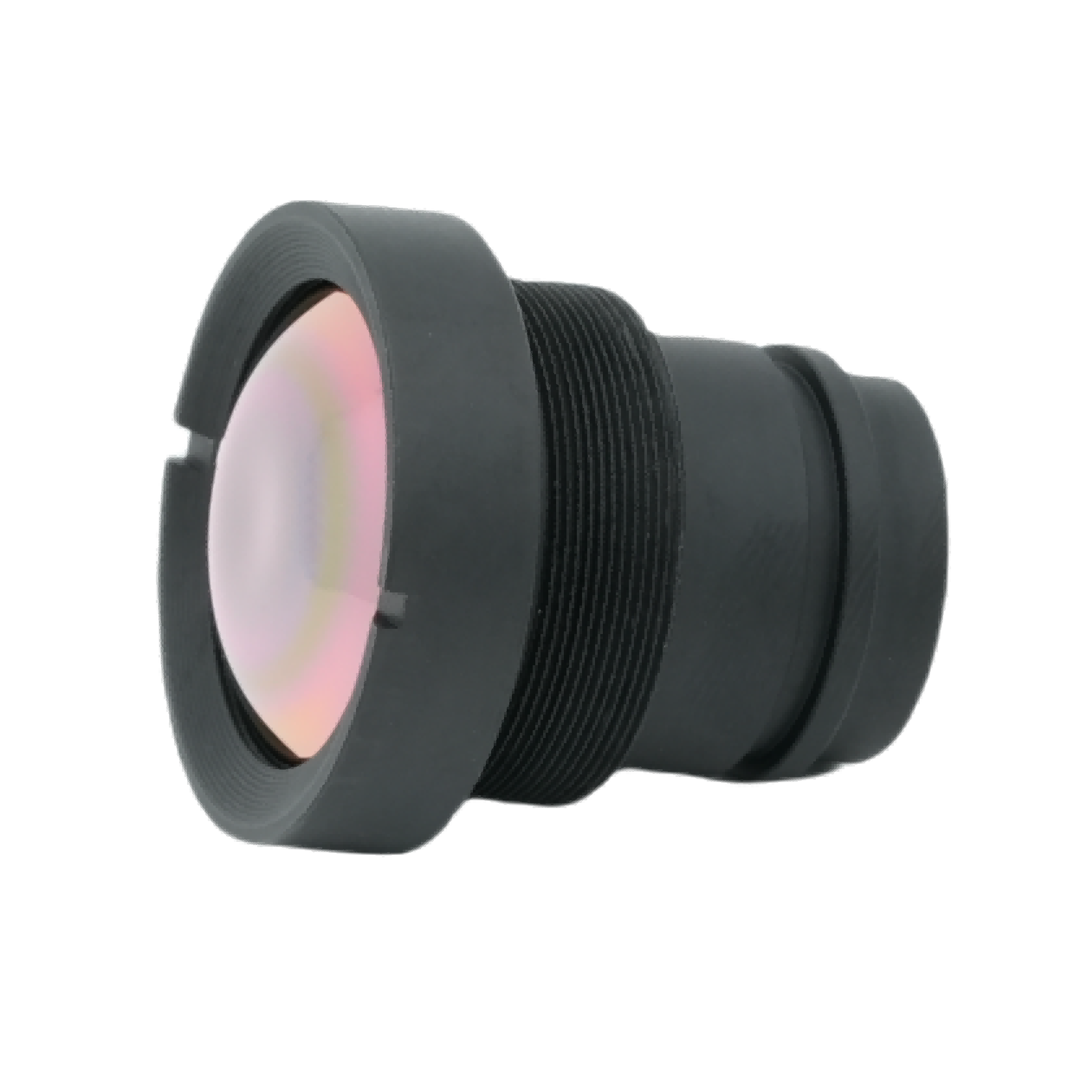

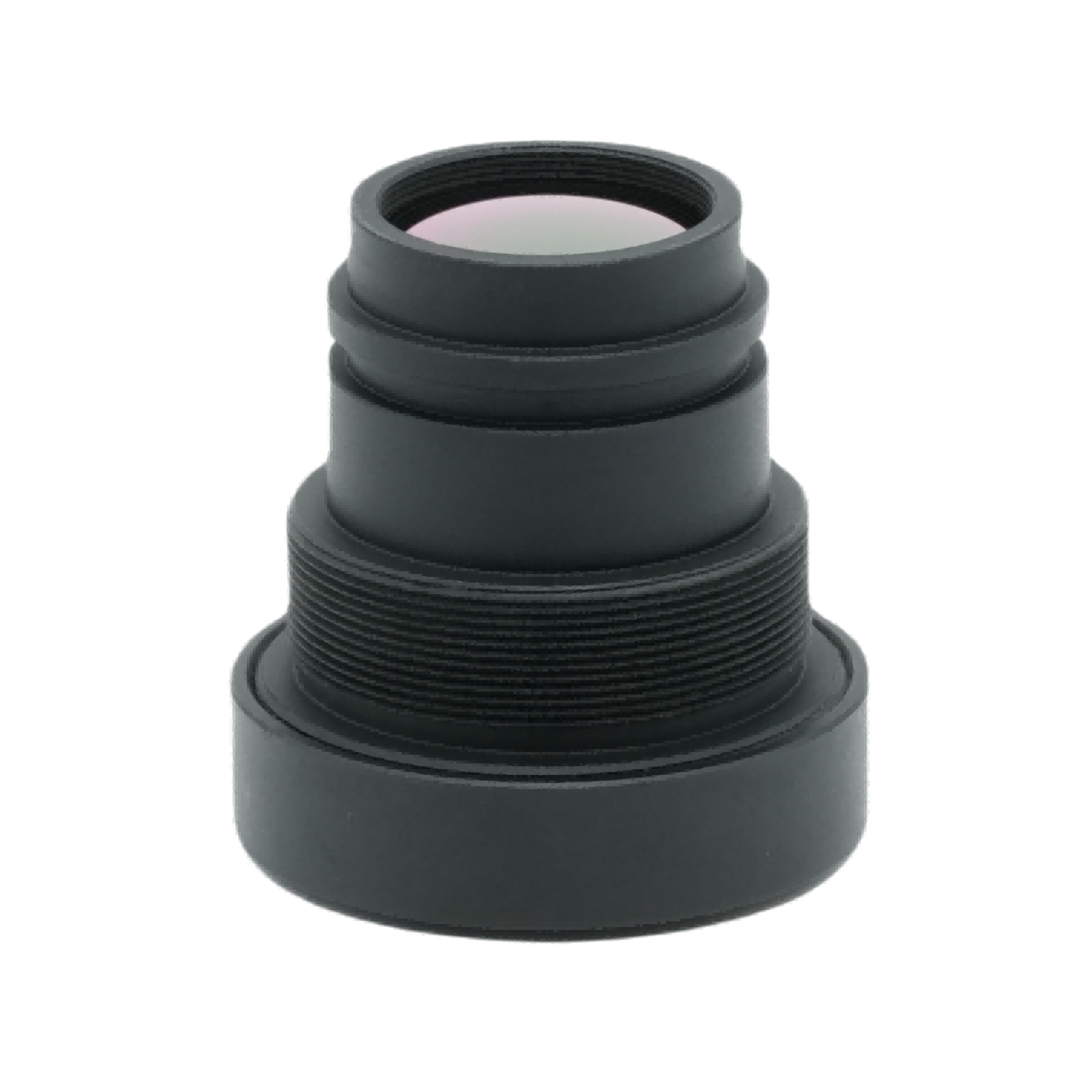

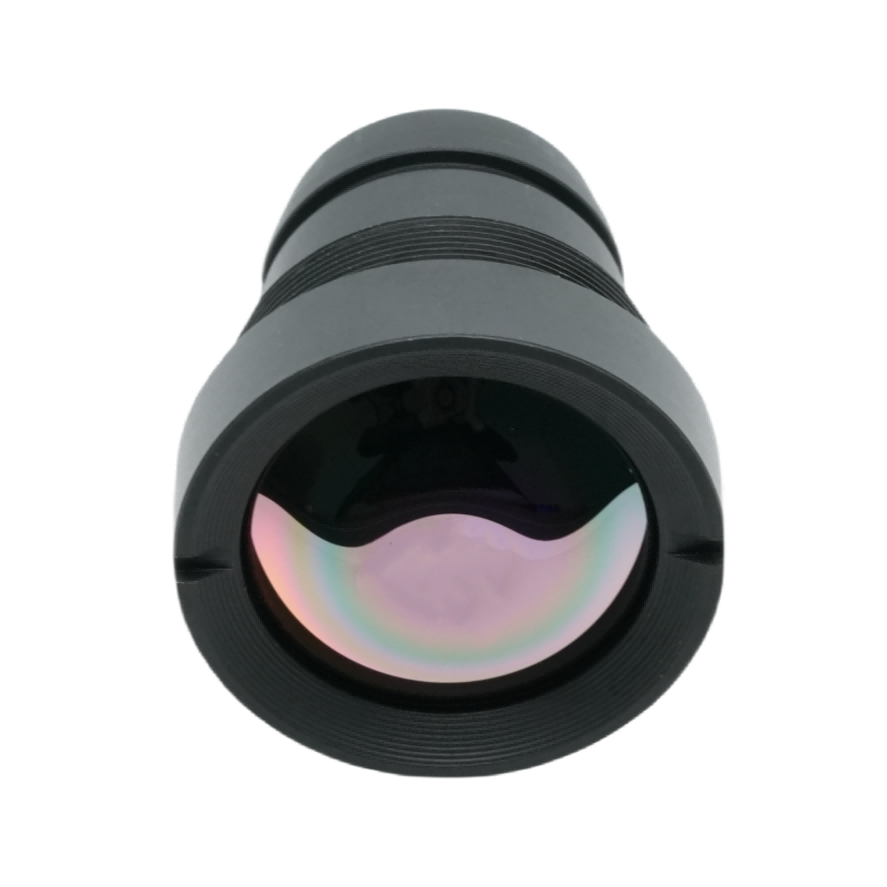

4,1 mm odak uzaklığına sahip Termal Görüntüleme Lensi

Ürün Özeti

tarafından üretilmiş ve tedarik edilmiştir.BOSHI OptikTeknoloji, buF1.0 4,1 mm odak uzaklığına sahip termal görüntüleme lensi640×512 çözünürlük, 12μm piksel soğutmasız kızılötesi odak düzlemi dizileri için özel olarak tasarlanmış ultra geniş açılı kızılötesi hedef görevi görür. Bu termal kızılötesi lens, %88'in üzerinde kızılötesi geçirgenlik sağlamak için gelişmiş açıkta kalan AR yansıma önleyici kaplamayı kullanır. BOSHI Optik Teknolojisinden profesyonel bir kızılötesi optik lens olan bu ünite, IP67 ön lens koruması, yaklaşık 25 g hafif yapı ve güvenilir geniş sıcaklıkta optik stabilite ile birlikte gelir. Kompakt soğutmasız termal kamera sistemlerine kusursuz entegrasyonu destekler ve geniş FOV tasarımı, çeşitli termal görüntüleme dağıtım senaryoları için geniş sahne kapsamı sağlar.

Detaylı Ürün Açıklaması

Parametre

Optik Özellikler. Bu kızılötesi optik lens, 4,1 mm odak uzaklığına ve F1,0 ultra geniş diyafram açıklığına sahiptir. Geniş açıklık değeri yüksek kızılötesi ışık alım kapasitesini beraberinde getirir. Bu tür optik performans, düşük sıcaklık ve düşük parlaklıktaki çalışma koşullarında net termal kızılötesi lens çıkışı için temel garantiyi oluşturur.

Dedektör Eşleştirme. Lens, 640×512 çözünürlüklü, 12μm piksel kızılötesi dedektörler için özel olarak üretilmiştir. Ana soğutmasız termal sensör formatlarıyla yüksek eşleştirme derecesine ulaşır ve lens ile sensör arasındaki uyumsuzluktan kaynaklanan görüntüleme sapmasını önler.

Görüş Alanı. 130° diyagonal, 102° yatay, 83° dikey geniş FOV gerçekleştirir. Kullanıcılar, termal ekipmanın genel mekanik şemasını basitleştiren, mekanik tarama bileşenleri olmadan geniş aralıklı sahne kapsamı elde edebilir.

Odaklanma Performansı. Sürekli odak aralığı 0,5 metreden sonsuza kadardır. Odaklama yeteneği, yakın mesafeli inceleme çalışmalarını ve uzun mesafeli gözetim görevlerini dikkate alır ve bu 4,1 mm odak uzaklığına sahip lens için kullanılabilir mesafe sınırını genişletir.

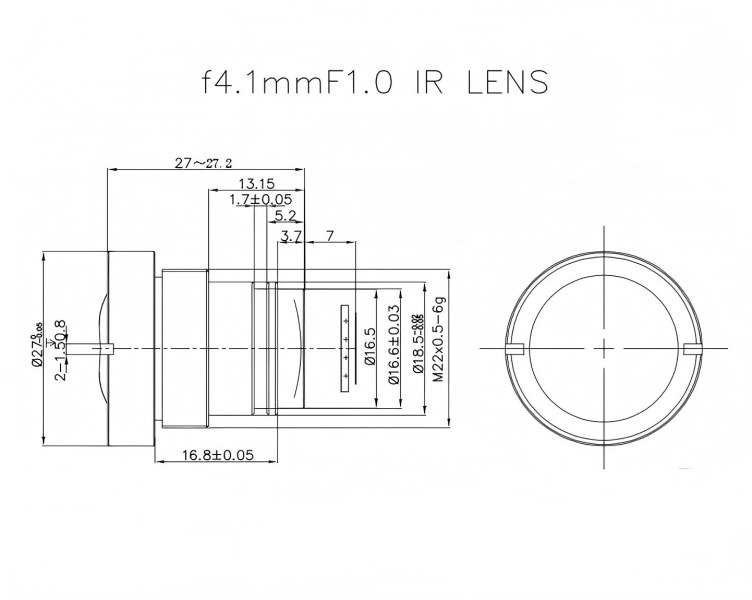

Çevresel ve Mekanik İndeks. Çalışma sıcaklığı aralığı -40°C ~ +80°C'ye ulaşır. Ön lens IP67 su ve toz geçirmezlik derecesine ulaşır. Uygun montaj işlemi için M22×0,5 montaj standart dişli arayüzünü uygular. Net ağırlığın yaklaşık 25 gram kalması, hafif ekipman geliştirme için uygun koşulları yaratır.

Görüntüleme Kalitesi Göstergeleri. AR yansıma önleyici kaplamayla donatılan optik geçirgenlik %88'i aşıyor. Bağıl aydınlatma %80'in üzerinde kalır. Distorsiyon değeri %45'in altında kontrol edilir. Gösterge seti, geniş açılı görüntüleme özelliği ile gerçek görüntü kalitesi performansını dengeler.

Performans Avantajları

Üstün Düşük Işık Termal Hassasiyeti. F1.0 maksimum diyafram açıklığı radyant enerji toplama verimliliğini güçlendirir. Bu termal kızılötesi lens, loş ve düşük radyasyonlu ortamlarla karşı karşıya kaldığınızda termal görüntü kontrastını belirgin bir şekilde artırabilir. Hedef kızılötesi sinyali zayıf olduğunda görüntü bulanıklığı riskini azaltır.

Ultra Geniş Kapsama Alanı. 130° diyagonal geniş FOV, tek cihaz için daha geniş izleme alanını kapsayabilir. Proje tarafı, tam alan izleme için konuşlandırılan termal kameraların miktarını buna göre azaltabilir. Bu, genel sistem inşaat maliyetinde doğrudan azalma sağlar.

Kararlı Görüntüleme Tekdüzeliği. %80'den fazla bağıl aydınlatma, kenar ayrıntısı kaybını etkili bir şekilde bastırır. Parlaklık tüm görüntü çerçevesi boyunca tutarlı kalır. %88'in üzerinde geçirgenlik, optik iletim yolundaki kızılötesi enerji kaybını azaltır. BOSHI Optik Teknolojisi, uzun süreli sürekli çalışma durumunda tekdüze çıktı sağlamak için bu kızılötesi optik lens üzerinde tekrarlanan kalibrasyon gerçekleştirir.

Güçlü Çevresel Dayanıklılık. IP67 ön lens koruması ve geniş sıcaklık çalışma aralığı, yağmur, toz, aşırı soğuk ve yüksek sıcaklık koşullarında kararlı çalışmayı destekler. Lens sık sık manuel bakıma ihtiyaç duymaz ve dış mekan ve zorlu endüstriyel kullanım ortamlarına uygundur.

Kompakt ve Kolay Entegrasyon. 25 gramlık hafif yapı ve standart M22×0,5 montaj parçası, minyatür termal görüntüleme cihazları için mekanik tasarımın zorluğunu azaltır. Ekipman geliştiricileri, ürün entegrasyonu sırasında yapısal değişiklik çalışmalarından tasarruf edebilir.

Esnek Odaklanma Yeteneği. 0,5 m minimum odaklama mesafesi yakın hedef tespitini destekler. Saf uzun mesafeli sabit odaklı lenslerle karşılaştırıldığında bu 4,1 mm odak uzaklığına sahip ürün, uygulama sınırlarını genişletir ve karışık mesafeli gözlem gereksinimlerini karşılar.

Uygulama Alanları

Çevre Güvenliği İzleme. Bu geniş FOV termal kızılötesi lens, fabrikalar, parklar, sınır bölgeleri ve yerleşim alanları için geniş açılı termal gözetim yeteneği sunar. Görünür ışık kaynağı olmadan gece gündüz izinsiz giriş tespit çalışmasını tamamlar. Çevre güvenliği izleme, BOSHI Optical Technology ürünleri için temel uygulama yönlerinden biridir.

Endüstriyel Termal Muayene. Kızılötesi optik lens, ekipman sıcaklık taramasını, elektrik kabini arıza tespitini, boru hattı termal sızıntı denetimini ve fabrika güvenlik devriyesini destekler. Saha personeli, endüstriyel güvenlik kazalarını önlemek için anormal ısı kaynaklarını zamanında tespit edebilir.

Akıllı Ulaşım ve Araç Vizyonu. Otomotiv termal gece görüşü ve karayolu trafiğinin izlenmesi için kullanılabilir. Sis, gece ve görüş mesafesinin düşük olduğu koşullarda, 640×512 çözünürlük eşleştirme performansı, yaya ve engel tanımlama çalışmalarının tamamlanmasına yardımcı olur.

İnsansız Sistemler Yükü. 25g hafiflik özelliğinden yararlanan lens, İHA'lar, robotlar ve insansız kara araçları için hafif bir termal yük görevi görüyor. Arama ve kurtarma, orman yangını izleme ve arazi devriyesi ile ilgili görevleri üstlenir.

Kamu Güvenliği ve Acil Durum Kurtarma. Yangınla mücadelede termal konumlandırma ve arama kurtarma görevlerinde karanlık, dumanlı veya görsel olarak belirsiz ortamlarda iyi çalışır. Termal sinyaller, hedef konumunu kilitlemek için kısmi duman girişimine nüfuz edebilir.

Tarım ve Çevre İzleme. Operatörler bu termal kızılötesi mercek aracılığıyla bitki örtüsü sıcaklığı analizi, yaban hayatı gözlemi ve çevresel ısı dağılımı takibi gerçekleştiriyor. Tarımsal araştırmalar ve ekolojik çevre araştırmaları için etkili veri desteği sağlar.
