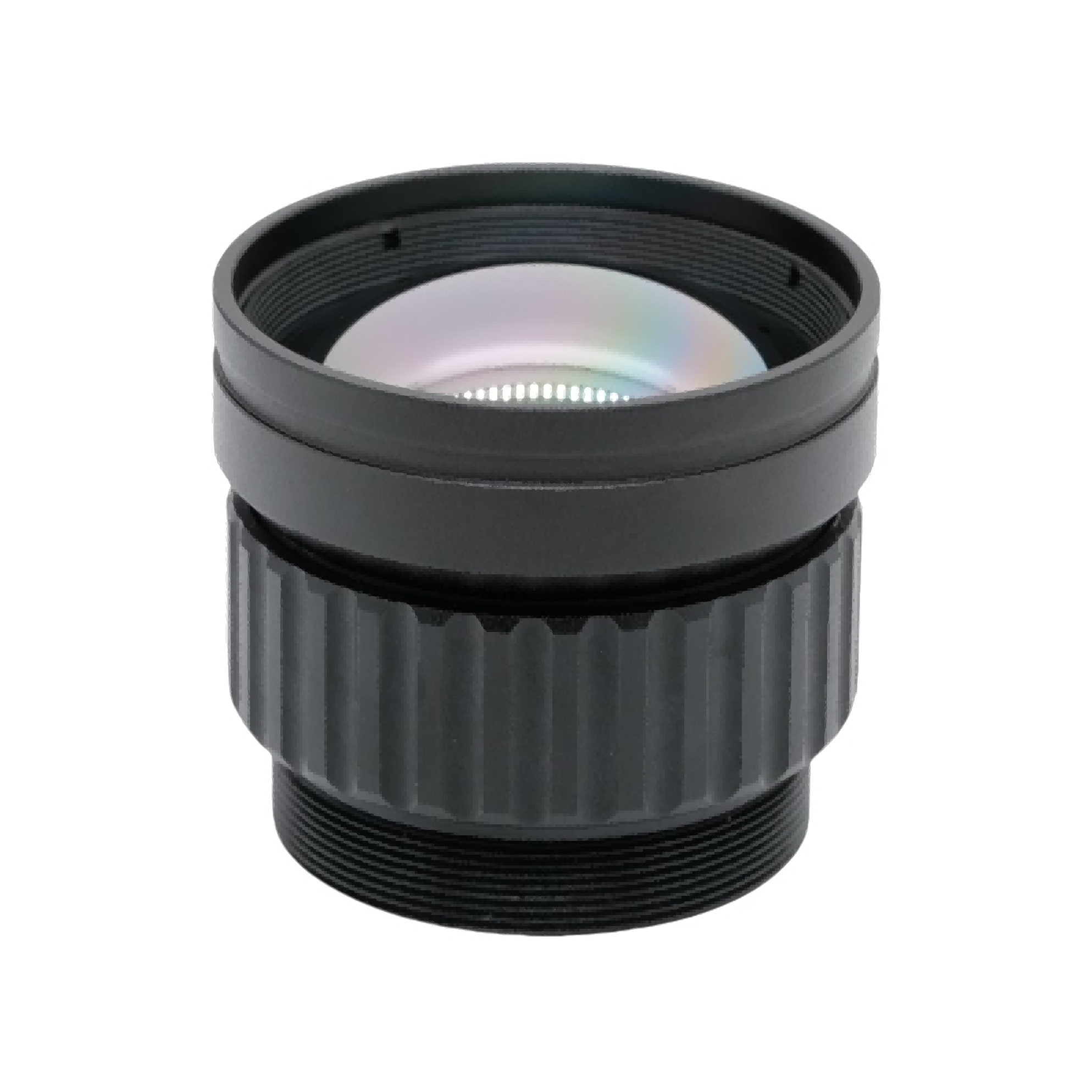

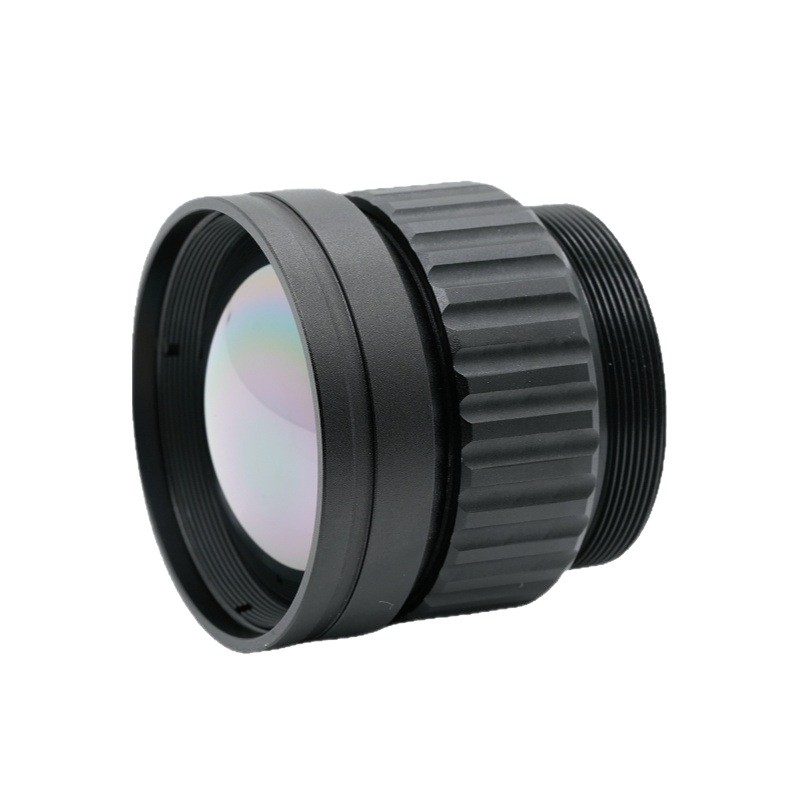

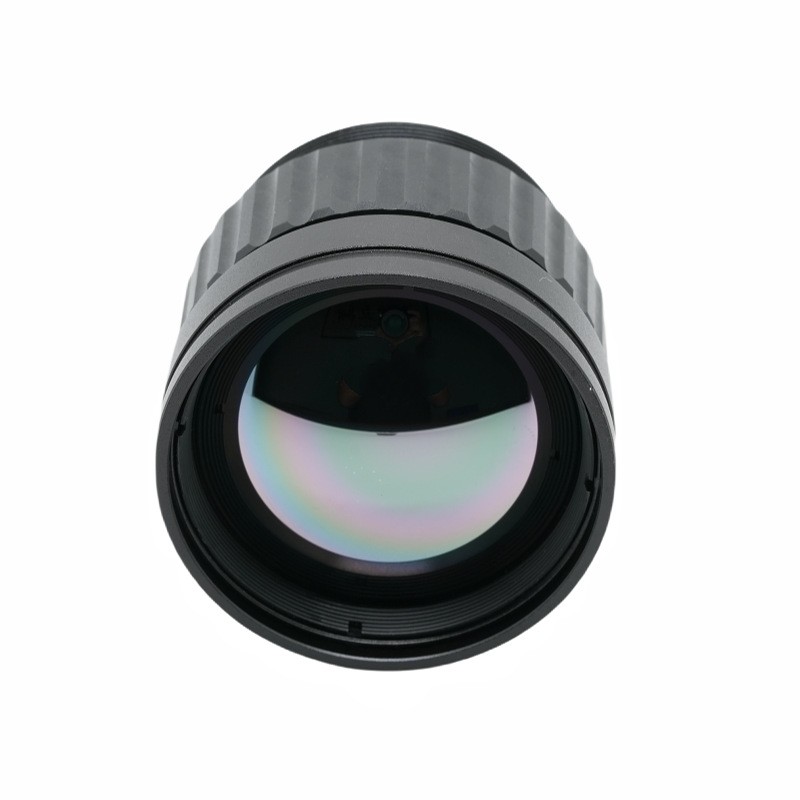

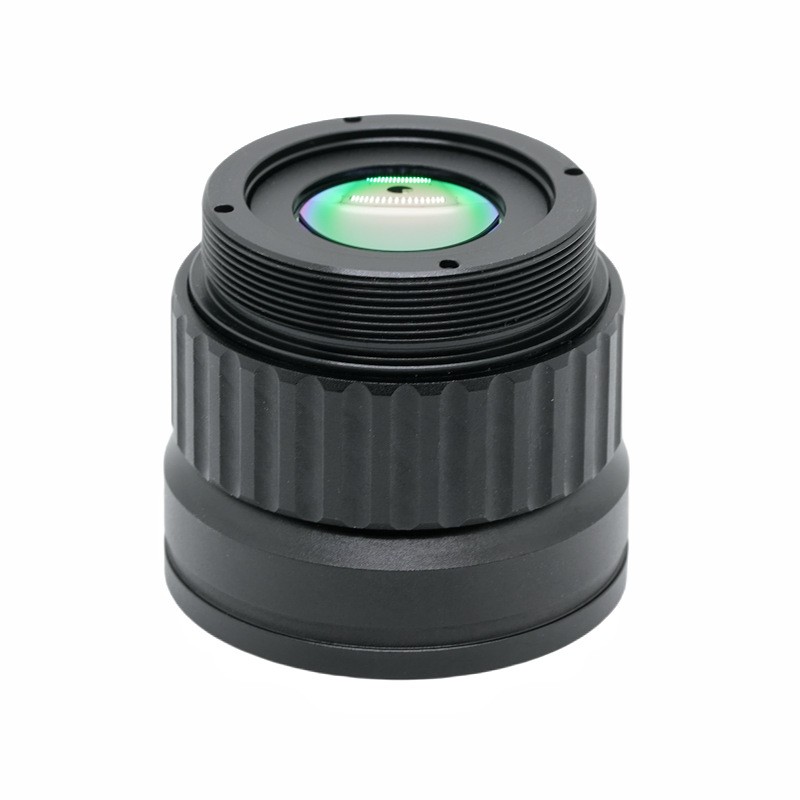

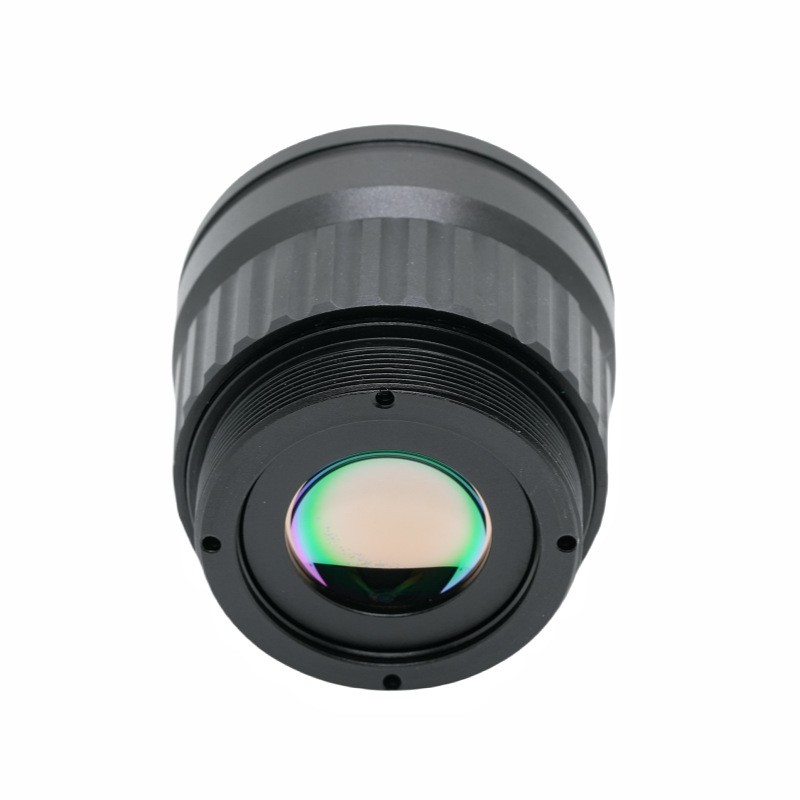

35mm Termal Görüntüleme Lensi

Ürün Kısa Açıklaması

Bu yüksek performanslı 35 mm termal görüntüleme lensi, 8‑12μm spektral bantta çalışan uzun dalga kızılötesi termal görüntüleme cihazları için özel olarak ShangHai SILK Optical Technology CO., LTD tarafından geliştirilmiş ve üretilmiştir. Geniş F1.0 diyafram açıklığına sahip bu kızılötesi lens, düşük ışık ve karmaşık ortam koşullarında net termal görüntüleme çıkışı sağlamak için olağanüstü ışık toplama kapasitesi sunar. 640×512, 12μm soğutmasız kızılötesi dedektörlerle uyumlu olan termal görüntüleme lensi, hem yakın mesafe gözlem hem de uzun mesafe izleme senaryolarına uyum sağlamak için 2 m-sonsuz odak aralığını destekler. Ön eleman IP67 giriş koruma derecesine ulaşarak zorlu dış ortamlarda kararlı çalışmayı mümkün kılar. %92'nin üzerinde yüksek geçirgenlik ve düşük distorsiyon performansıyla bu optik bileşen, tüm görüş alanı boyunca eşit görüntü kalitesini garanti eder. ShangHai SILK Optical Technology CO., LTD, bu lens için optik optimizasyonu sıkı bir şekilde uygulayarak onu endüstriyel izleme, çevre güvenliği ve diğer kızılötesi termal görüş sistemleri için güvenilir bir optik çözüm haline getiriyor.

Detaylı Ürün Açıklaması

1. Parametre

Odak Uzaklığı ve Diyafram:F1.0 geniş diyafram açıklığıyla eşleştirilmiş 35 mm odak uzaklığı. Büyük diyafram açıklığı, uzun dalga kızılötesi lensin zayıf sinyal yakalaması için kritik olan ışık akısını büyük ölçüde artırır.

Dedektör Uyumluluğu:640×512,12μm dedektörle eşleşir ve kütle düzeyinde termal kameralar için ana akım soğutmasız kızılötesi lens donanımını mükemmel şekilde uyarlar.

Optik İndeks:Geçirgenlik ≥%92, bağıl aydınlatma ≥%90, distorsiyon ≤‑%1,5. HD'ye maruz kalan optik kaplama, termal görüntüleme lensi için kızılötesi yansıma kaybını azaltır.

Odak ve Görüş Alanı:12,5°(Y)×10,3°(D) görüş alanı, 2 metreden sonsuza kadar odak aralığı, hem yakın mesafeli incelemeyi hem de uzun mesafeli gözlemi destekler.

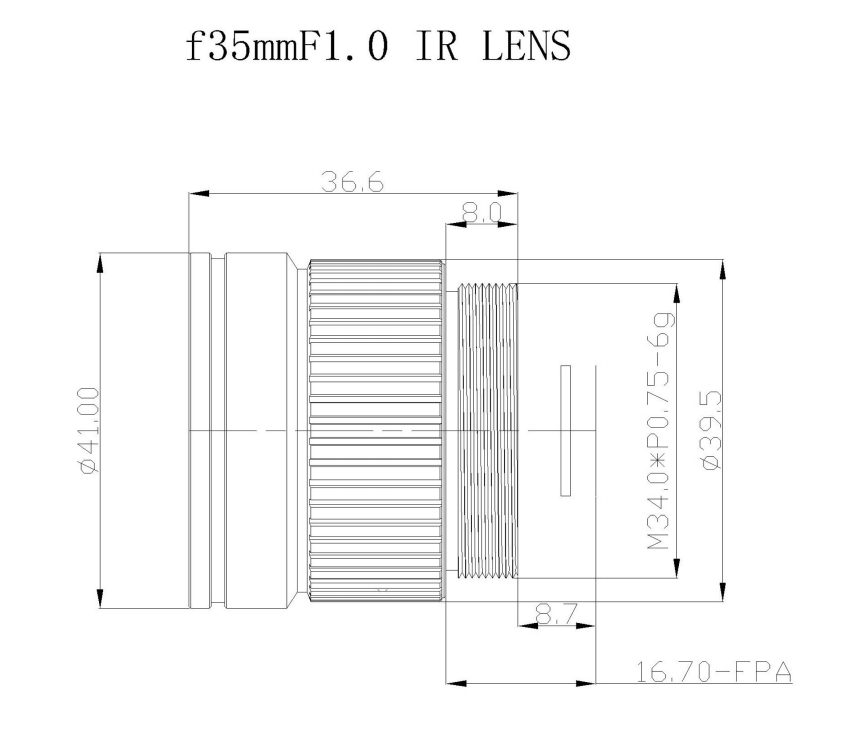

Mekanik ve Çevresel Özellikler:Kolay montaj için M34×0,75 montaj parçası; ön tarafta IP67 su geçirmezlik derecesi; çalışma sıcaklığı‑40°C ~ +80°C. 8‑12μm çalışma dalga boyu, standart LWIR termal görüntüleme gereksinimlerine uygundur.

Tarafından üretilmiştirShangHai SILK Optik Teknolojisi CO., LTD,Bu kızılötesi merceğin her parametresi pratik saha kullanımı için kalibre edilmiştir.

2. Performans Avantajları

Üstün Kızılötesi Işık Kullanımı:Yüksek dereceli bir termal görüntüleme lensi olarak ≥%92 geçirgenlik, kızılötesi sinyal kaybını en aza indirir; HD yansıma önleyici kaplama, uzun dalga kızılötesi lensin sinyal alma verimliliğini daha da artırır.

Mükemmel Görüntü Tekdüzeliği:≥%90 bağıl aydınlatma, tüm görüntü çerçevesi boyunca tutarlı parlaklık sağlar ve kızılötesi lens için belirgin karanlık köşeler oluşmaz. Distorsiyon ≤‑%1,5, çıkışların izlenmesi için gerçek sahne geometrisini korur.

Sağlam Dış Mekan Uyarlanabilirliği:Termal görüntüleme lensi için IP67 ön eleman koruması toza, yağmura ve su sıçramasına karşı dayanıklıdır. Geniş çalışma sıcaklığı aralığı (40°C~+80°C), soğuk kışlarda ve yüksek sıcaklıktaki dış ortamlarda kararlı çalışmayı destekler.

Esnek Odak Ayarı:2 m‑∞ odak aralığı, soğutulmamış kızılötesi lensin, lens değiştirmeye gerek kalmadan kısa mesafeli nokta kontrolü ile uzun menzilli gözetim arasında geçiş yapmasına olanak tanır.

Standartlaştırılmış Arayüz:M34×0,75 dişli montaj, kamera entegrasyonunu basitleştirerek müşterilerin bu termal görüntüleme lensini hızlı bir şekilde bitmiş termal cihazlara dönüştürmesine yardımcı olur.

ShangHai SILK Optical Technology CO., LTD, teslimattan önce bu kızılötesi lensin her ünitesi için sıkı optik testler gerçekleştirir.

3. Uygulama Alanları

Çevre Gözetleme ve Sınır Savunması:Bu termal görüntüleme lensi, 24 saat boyunca her türlü hava koşulunda izinsiz girişi tespit etmek için dış mekan termal kameralarına hizmet eder; Geniş diyafram açıklığına sahip kızılötesi lens, gece ve gündüz görünür ışık olmadan ısı izlerini yakalar.

Endüstriyel Durum İzleme:Uzun dalga kızılötesi lens, ekipmanın aşırı ısınma denetimine, elektrik şebekesi ekipmanının termal denetimine uygundur; IP67 özelliği, soğutulmamış kızılötesi lensin dış mekandaki endüstriyel alanlarda çalışmasına olanak tanır.

Güvenlik ve Trafik İzleme:Termal görüntüleme merceği, trafik akışının izlenmesi, tünellerde ve yol kenarlarında anormal ısı kaynağı alarmı için termal gözetleme kameralarına entegre edilmiştir.

Yangın Önleme ve Erken Uyarı:8‑12μm kızılötesi lens, orman yangınının önlenmesi ve depo riskinin izlenmesi için erken aşamadaki yangın ısı izlerini algılar.

Araç Üzerindeki Termal Gözlem:Bu termal görüntüleme merceğinin sağlam yapısı, araca monteli termal sistemleri her türlü hava koşulunda keşif için uyarlar.

ShangHai SILK Optical Technology CO., LTD, yukarıda belirtilen senaryolarda bu kızılötesi lensi uygulayan müşterilere özelleştirilebilir teknik destek sağlar.
