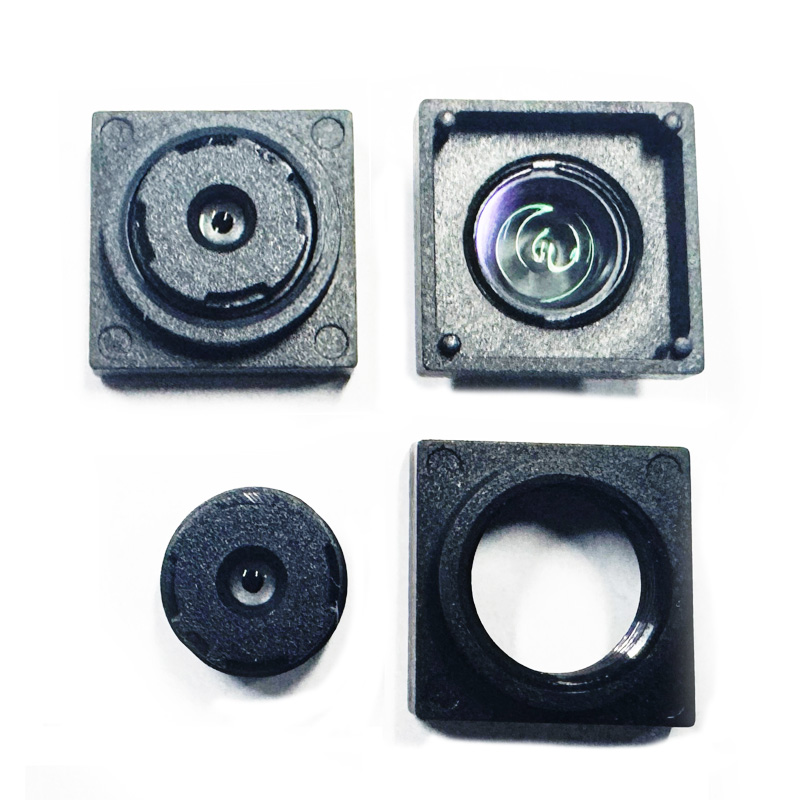

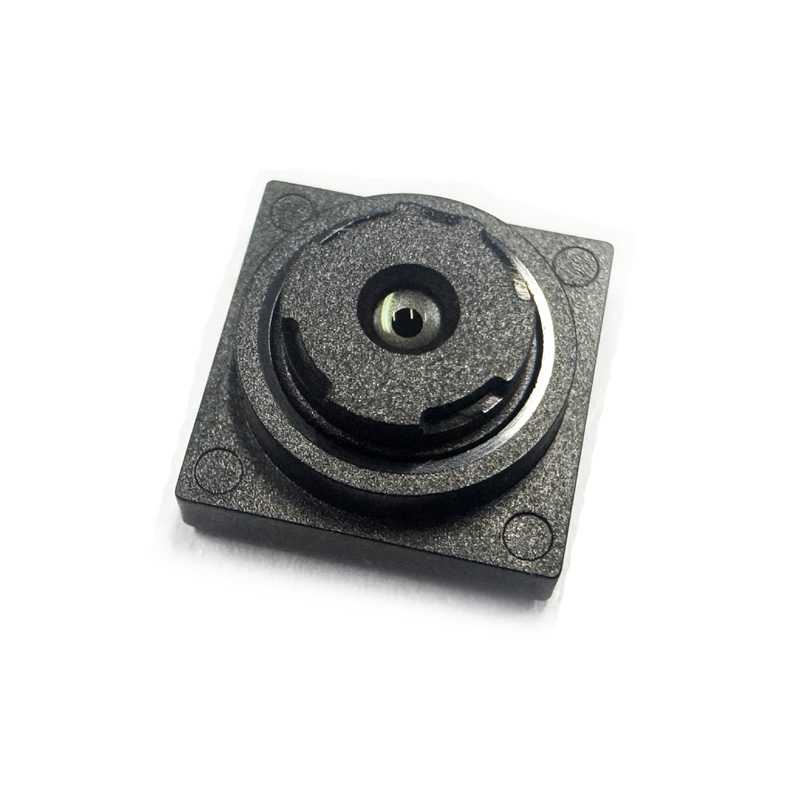

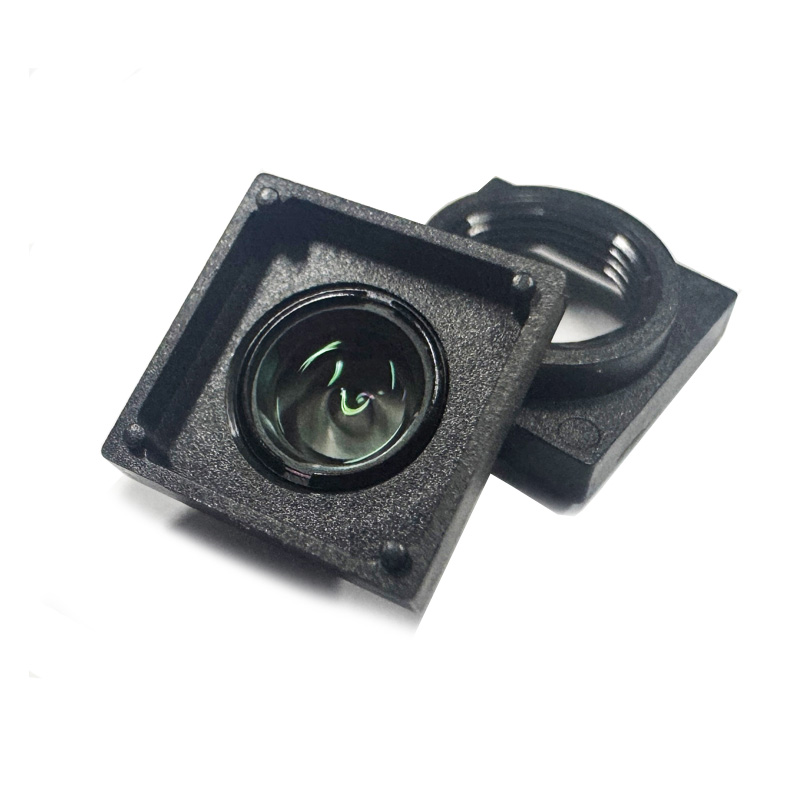

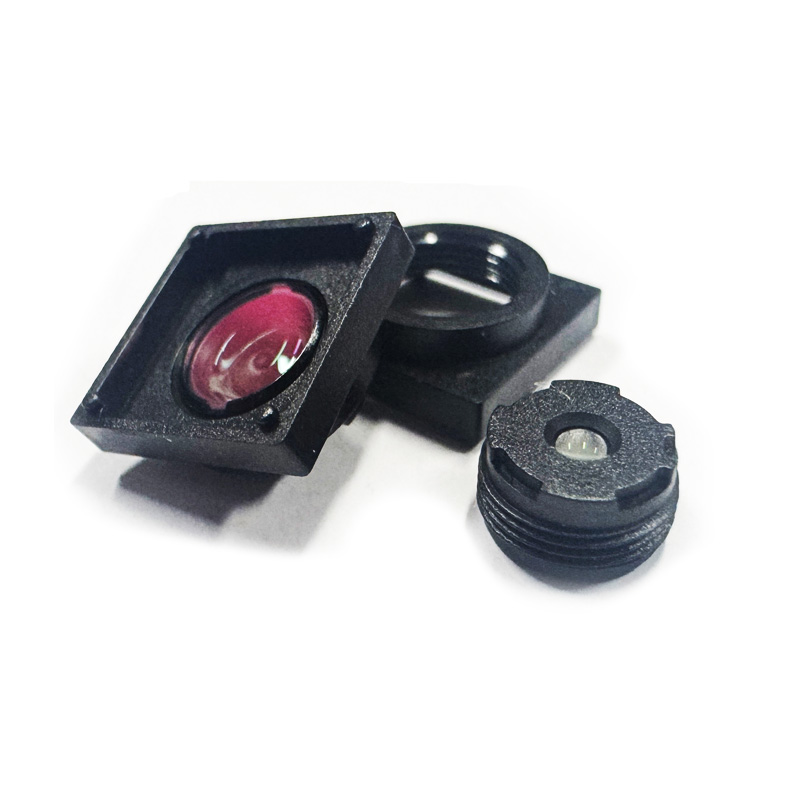

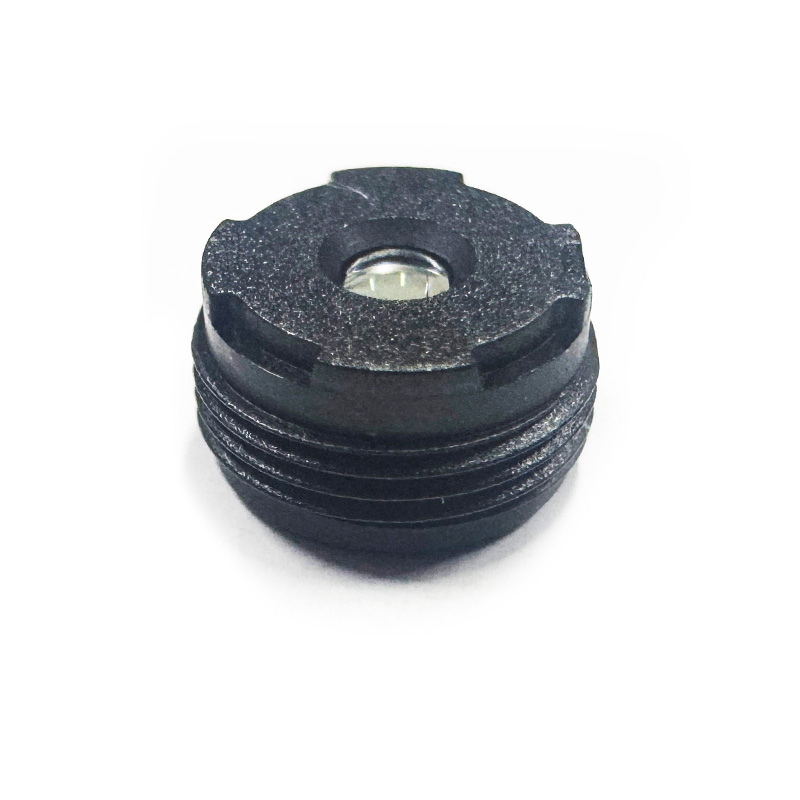

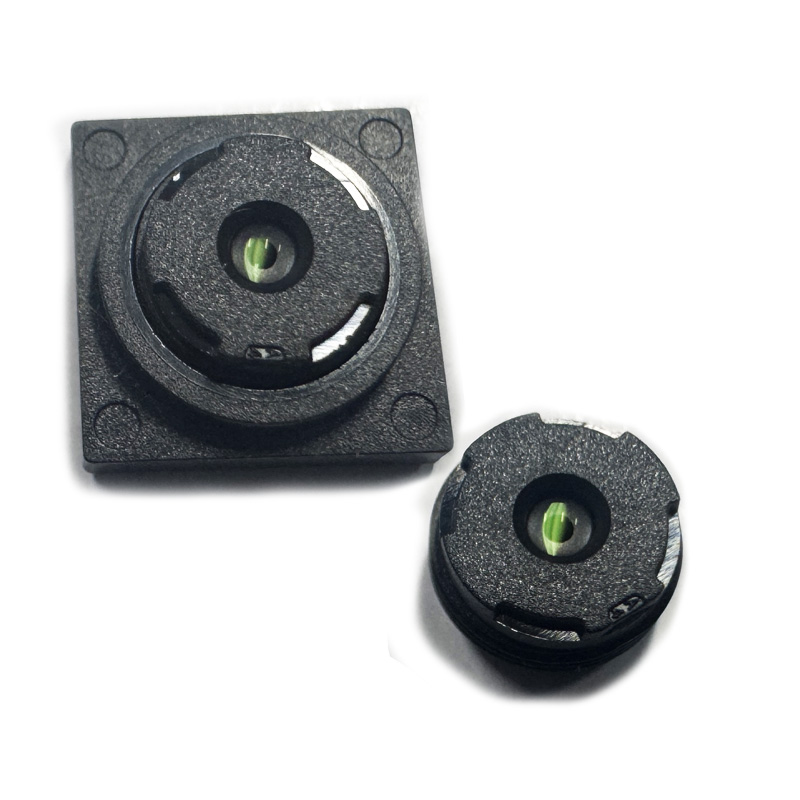

3,05 mm Konik Koni Lens

Ürün Özeti

Bu kompakt makine görüşü lensi, ShangHai SILK Optical Technology CO., LTD tarafından üretilmiştir ve 2592*1944 çözünürlüklü 1/4" sensör için optimize edilmiştir. Güvenilir optik düzen ile oluşturulan bu mini kart lensi, sabit görüntüleme performansı sunar.3,05 mmodak uzaklığı ve F5.0 diyafram açıklığı. 4,8 mm'lik görüntü dairesini ve 72 derecelik diyagonal FOV'yi destekleyerek kompakt görüntüleme modüllerinin geniş görüş gereksinimlerini karşılar. Düşük distorsiyonlu lens tasarımı, istenmeyen kızılötesi parazitleri filtreleyen 650nm IRCF dalga boyuyla birlikte TV distorsiyonunu %1,5'in altında tutar. 3,6 mm'lik ultra kısa TTL, alanı kısıtlı cihaz entegrasyonuna uygun hale getirir. ShangHai SILK Optical Technology CO., LTD, her ünite için sıkı bir optik denetim gerçekleştirerek seri üretim projeleri için tutarlı parti kalitesi sağlar. Bu uygun maliyetli M5.5 montajlı optik bileşen, birden fazla tüketici ve endüstriyel senaryoda küçük boyutlu yerleşik kamera sistemleri için idealdir.

Detaylı Ürün Açıklaması

Parametreetreson

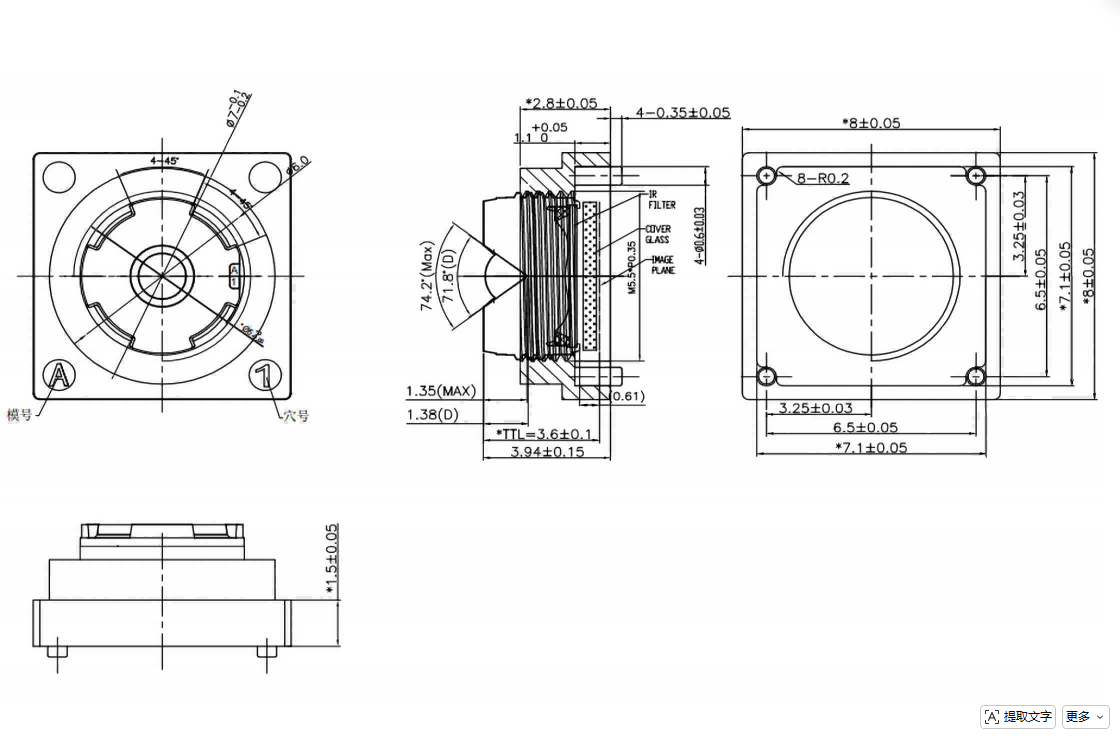

Temel Optik Parametreler: Lens benimser3,05 mm±%5 toleranslı odak uzaklığı, F5.0 diyafram açıklığı ±%5 toleransla eşleştirilir, alan derinliği ve görüntüleme parlaklığı dengelenir. Ultra kompakt montaj için TTL 3,6±0,1 mm'ye ulaşır. 650nm IRCF dalga boyu, gerçek renkli gündüz çıkışı için kızılötesi dağınık ışığı etkili bir şekilde engeller.

Görüntüleme Formatı ve Görüş Alanı: Maksimum görüntü dairesi Φ4,8 mm'dir ve 1/4" COMS sensörüyle (2592*1944) mükemmel uyum sağlar. Çapraz FOV 72°'ye, yatay FOV 61°'ye, dikey FOV 47°'ye ulaşır ve küçük kameralar için geniş kapsama alanı sunar.

Distorsiyon ve Aydınlatma ve CRA: Düz çizgide gösterim için TV distorsiyonu <%1,5; bağıl aydınlatma %42,8±%5, merkezden köşeye eşit parlaklık sağlar; CRA＜32,7°, ana akım 1/4” sensör pikseli ana ışın açısıyla eşleşerek kenar ayrıntısı kaybını ve renk kaymasını önler.

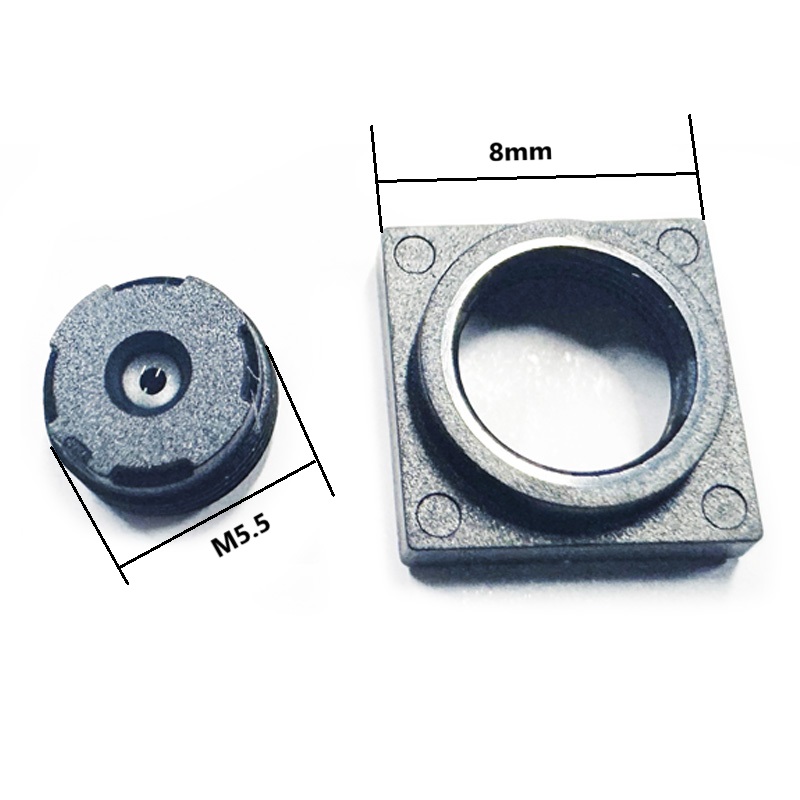

Mekanik Arayüz: Standart M5.5 montajlı, mikro kamera modülleri için hizalanması ve montajı kolaydır.

Performans Avantajıge

Düşük distorsiyonlu optik performans: Düşük distorsiyonlu bir lens olarak, %1,5'in altındaki TV distorsiyonu, tanıma ve tarama görevleri için kritik olan görüntü çarpıklığını azaltır.

Kompakt mekanik boyut: Bu mini kart lensi yalnızca 3,6 mm toplam iz uzunluğuna sahiptir ve dahili alanın son derece sınırlı olduğu ince yerleşik donanımlar için çok uygundur.

Uyumlu sensör uyumluluğu: 1/4" sensör lensi uygulaması için özel olarak tasarlanan 4,8 mm görüntü dairesi ve <32,7° CRA, karanlık köşeleri ve renk kaymasını önleyerek sensör piksel kapasitesine tam anlamıyla yer verir.

Kararlı kızılötesi filtreleme: 650 nm IR kesme, kızılötesi gürültüyü ortadan kaldırarak görünür ışığın yakalanması için renk doğruluğunu artırır.

Tutarlı seri üretim kalitesi: ShangHai SILK Optical Technology CO., LTD tarafından üretilen her lens, büyük hacimli siparişler için parametre tutarlılığını garanti eden sıkı optik testlere tabi tutulur.

Başvurun Alan

Akıllı ev minyatür kameraları: Bu M5.5 yuvalı lensi, sınırlı kasa alanı içinde geniş açılı net canlı görüntü yakalamak için küçük boyutlu iç mekan izleme kameraları ve kapı zili kameraları için uygulayın.

Taşınabilir tarama cihazları: Düşük distorsiyonlu lens, barkod ve QR kod taramayı destekleyerek hızlı kod çözme için bozulmamış görüntü sunar.

Giyilebilir görüntüleme ekipmanı: 3,05 mm odak uzaklığına sahip mini kart lensi, küçük giyilebilir kameralara ve vücuda takılan kayıt cihazlarına uyar ve kompakt düzen talebini karşılar.

Makine görüşü yardımcı modülleri: Kompakt makine görüşü merceği olarak, 1/4" sensör merceği donanımıyla basit nesne algılama, görsel sayma ve yardımcı algılama için çalışır.

Eğitici ve deneysel kamera kitleri: Öğrencilerin görmeyle ilgili proje geliştirmeleri için uygun maliyetli optik bileşen.2. Ürün Özeti

Bu kompakt makine görüşü lensi, ShangHai SILK Optical Technology CO., LTD tarafından üretilmiştir ve 2592*1944 çözünürlüklü 1/4" sensör için optimize edilmiştir. Güvenilir optik düzen ile oluşturulan bu mini kart lens, 3,05 mm odak uzaklığı ve F5,0 diyafram açıklığıyla istikrarlı görüntüleme performansı sunar. 4,8 mm görüntü dairesini ve 72 derecelik diyagonal FOV'yi destekleyerek kompakt görüntüleme modüllerinin geniş görüş gereksinimlerini karşılar. Düşük distorsiyonlu lens tasarımı, İstenmeyen kızılötesi parazitleri filtrelemek için 650 nm IRCF dalga boyuyla birlikte %1,5'in altındaki TV distorsiyonu, 3,6 mm'deki ultra kısa TTL, alanı kısıtlı cihaz entegrasyonuna uygun hale getirir. ShangHai SILK Optical Technology CO., LTD, seri üretim projeleri için tutarlı toplu kalite sağlar. endüstriyel senaryolar.

Detaylı Ürün Açıklaması

Parametreetreson

Temel Optik Parametreler: Lens, F5.0 diyafram açıklığı ±%5 toleransla eşleştirilmiş, alan derinliğini ve görüntüleme parlaklığını dengeleyen, ±%5 toleranslı 3,05 mm odak uzaklığını benimser. Ultra kompakt montaj için TTL 3,6±0,1 mm'ye ulaşır. 650nm IRCF dalga boyu, gerçek renkli gündüz çıkışı için kızılötesi dağınık ışığı etkili bir şekilde engeller.

Görüntüleme Formatı ve Görüş Alanı: Maksimum görüntü dairesi Φ4,8 mm'dir ve 1/4" COMS sensörüyle (2592*1944) mükemmel uyum sağlar. Çapraz FOV 72°'ye, yatay FOV 61°'ye, dikey FOV 47°'ye ulaşır ve küçük kameralar için geniş kapsama alanı sunar.

Distorsiyon ve Aydınlatma ve CRA: Düz çizgide gösterim için TV distorsiyonu <%1,5; bağıl aydınlatma %42,8±%5, merkezden köşeye eşit parlaklık sağlar; CRA＜32,7°, ana akım 1/4” sensör pikseli ana ışın açısıyla eşleşerek kenar ayrıntısı kaybını ve renk kaymasını önler.

Mekanik Arayüz: Standart M5.5 montajlı, mikro kamera modülleri için hizalanması ve montajı kolaydır.

Performans Avantajları

Düşük distorsiyonlu optik performans: Düşük distorsiyonlu bir lens olarak, %1,5'in altındaki TV distorsiyonu, tanıma ve tarama görevleri için kritik olan görüntü çarpıklığını azaltır.

Kompakt mekanik boyut: Bu mini kart lensi yalnızca 3,6 mm toplam iz uzunluğuna sahiptir ve dahili alanın son derece sınırlı olduğu ince yerleşik donanımlar için çok uygundur.

Uyumlu sensör uyumluluğu: 1/4" sensör lensi uygulaması için özel olarak tasarlanan 4,8 mm görüntü dairesi ve <32,7° CRA, karanlık köşeleri ve renk kaymasını önleyerek sensör piksel kapasitesine tam anlamıyla yer verir.

Kararlı kızılötesi filtreleme: 650 nm IR kesme, kızılötesi gürültüyü ortadan kaldırarak görünür ışığın yakalanması için renk doğruluğunu artırır.

Tutarlı seri üretim kalitesi: ShangHai SILK Optical Technology CO., LTD tarafından üretilen her lens, büyük hacimli siparişler için parametre tutarlılığını garanti eden sıkı optik testlere tabi tutulur.

 Uygulama Alanı

Akıllı ev minyatür kameraları: Bu M5.5 yuvalı lensi, sınırlı kasa alanı içinde geniş açılı net canlı görüntü yakalamak için küçük boyutlu iç mekan izleme kameraları ve kapı zili kameraları için uygulayın.

Taşınabilir tarama cihazları: Düşük distorsiyonlu lens, barkod ve QR kod taramayı destekleyerek hızlı kod çözme için bozulmamış görüntü sunar.

Giyilebilir görüntüleme ekipmanı: 3,05 mm odak uzaklığına sahip mini kart lensi, küçük giyilebilir kameralara ve vücuda takılan kayıt cihazlarına uyar ve kompakt düzen talebini karşılar.

Makine görüşü yardımcı modülleri: Kompakt makine görüşü merceği olarak, 1/4" sensör merceği donanımıyla basit nesne algılama, görsel sayma ve yardımcı algılama için çalışır.

Eğitici ve deneysel kamera kitleri: Öğrencilerin görmeyle ilgili proje geliştirmeleri için uygun maliyetli optik bileşen.
