24mm Konik Koni Lens

Ürün Özeti

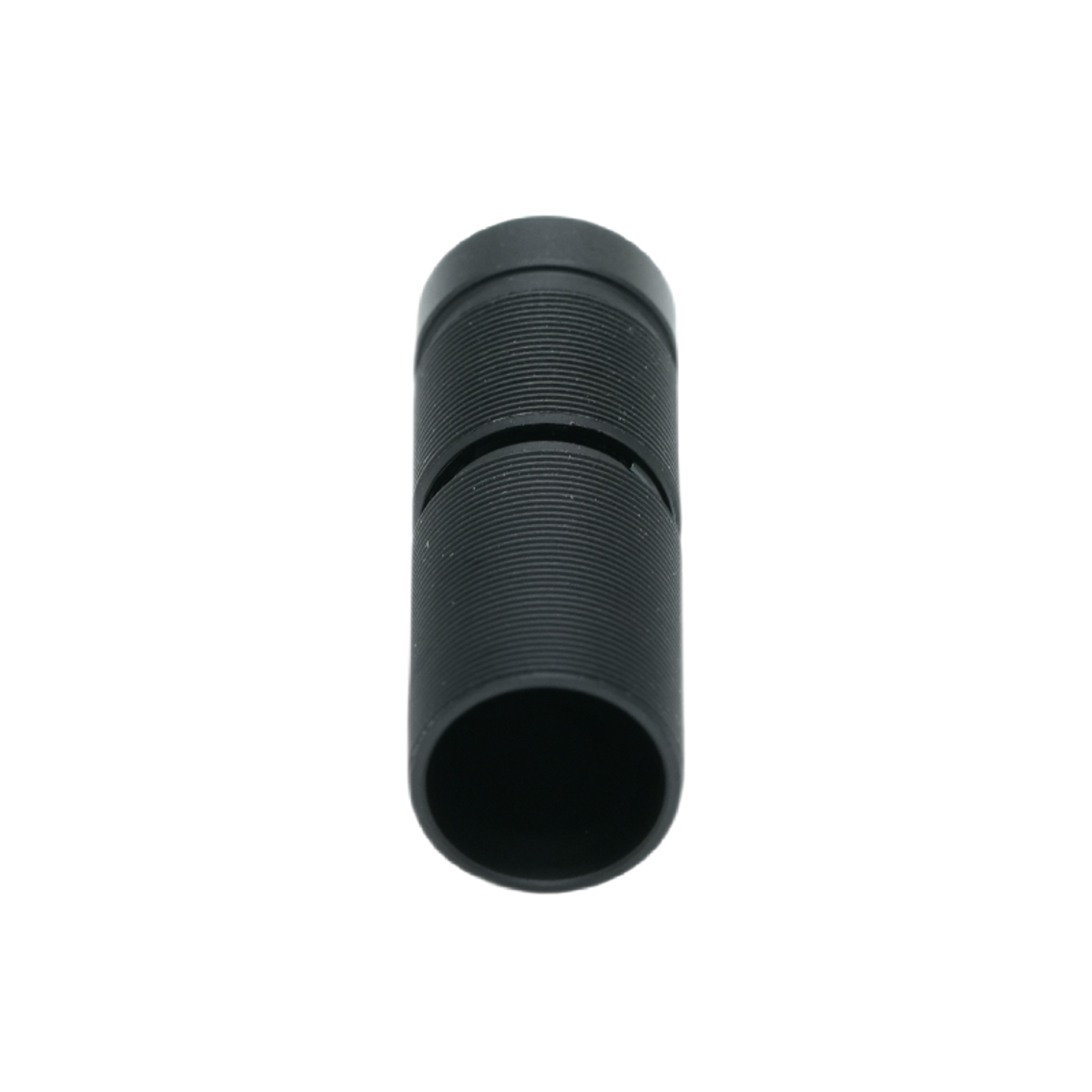

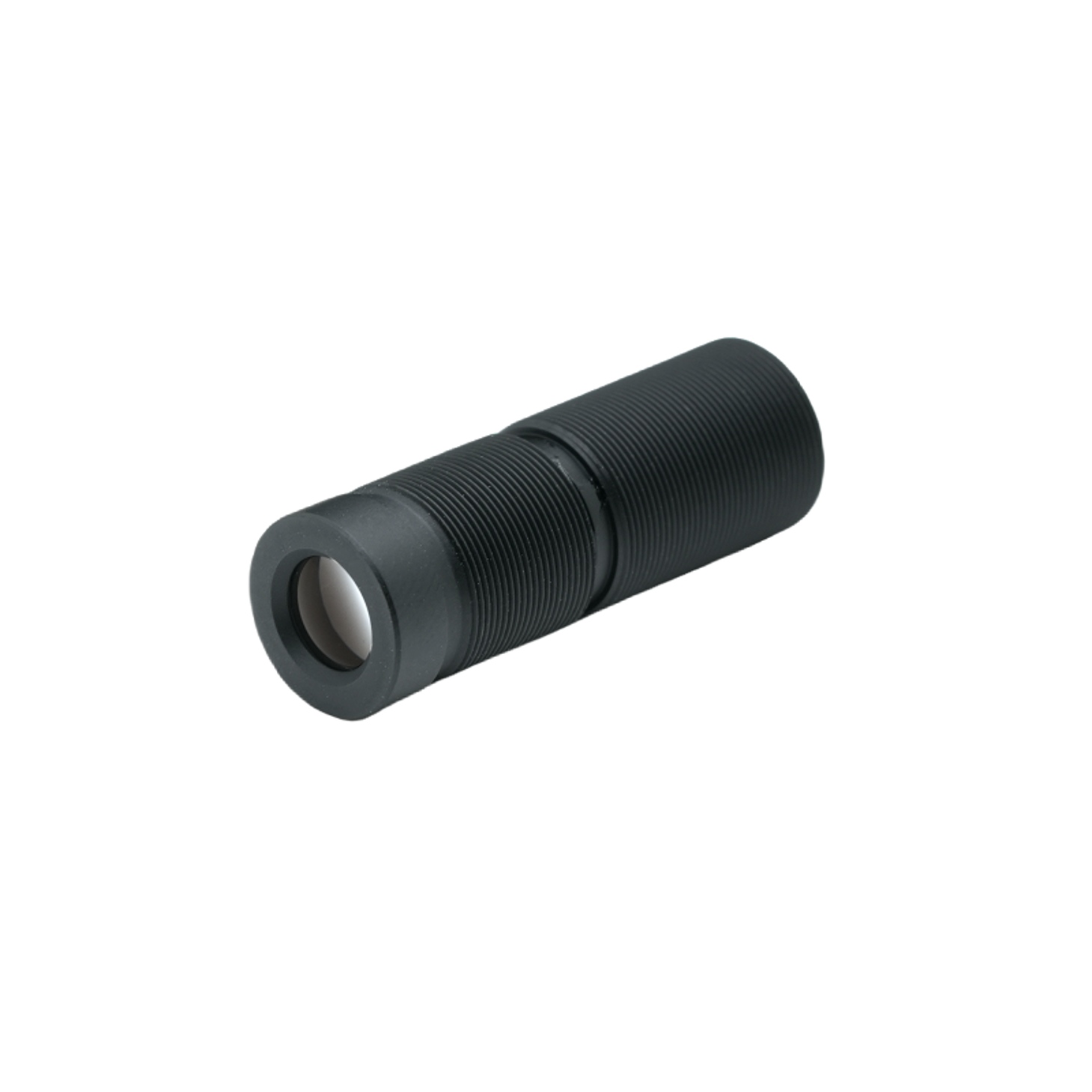

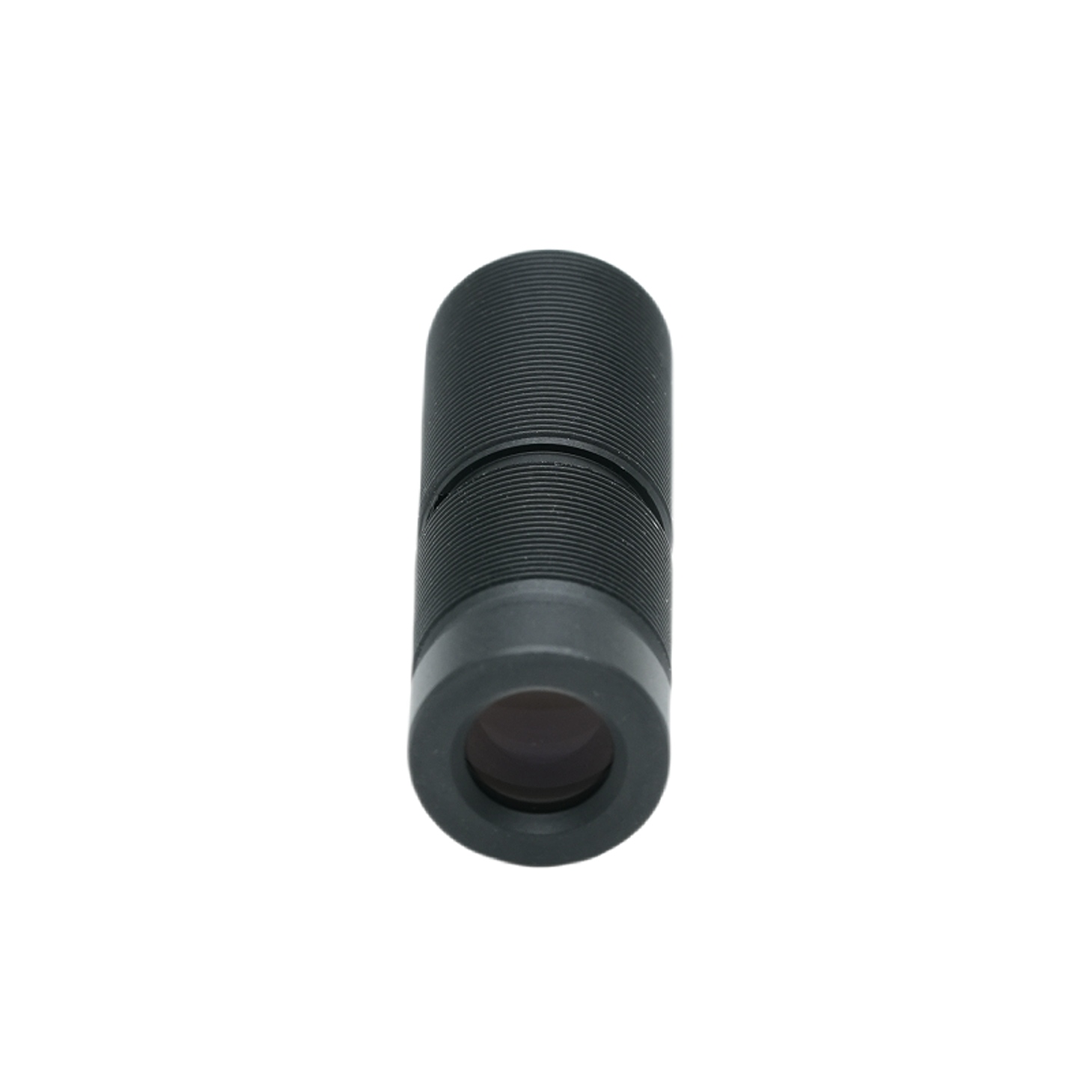

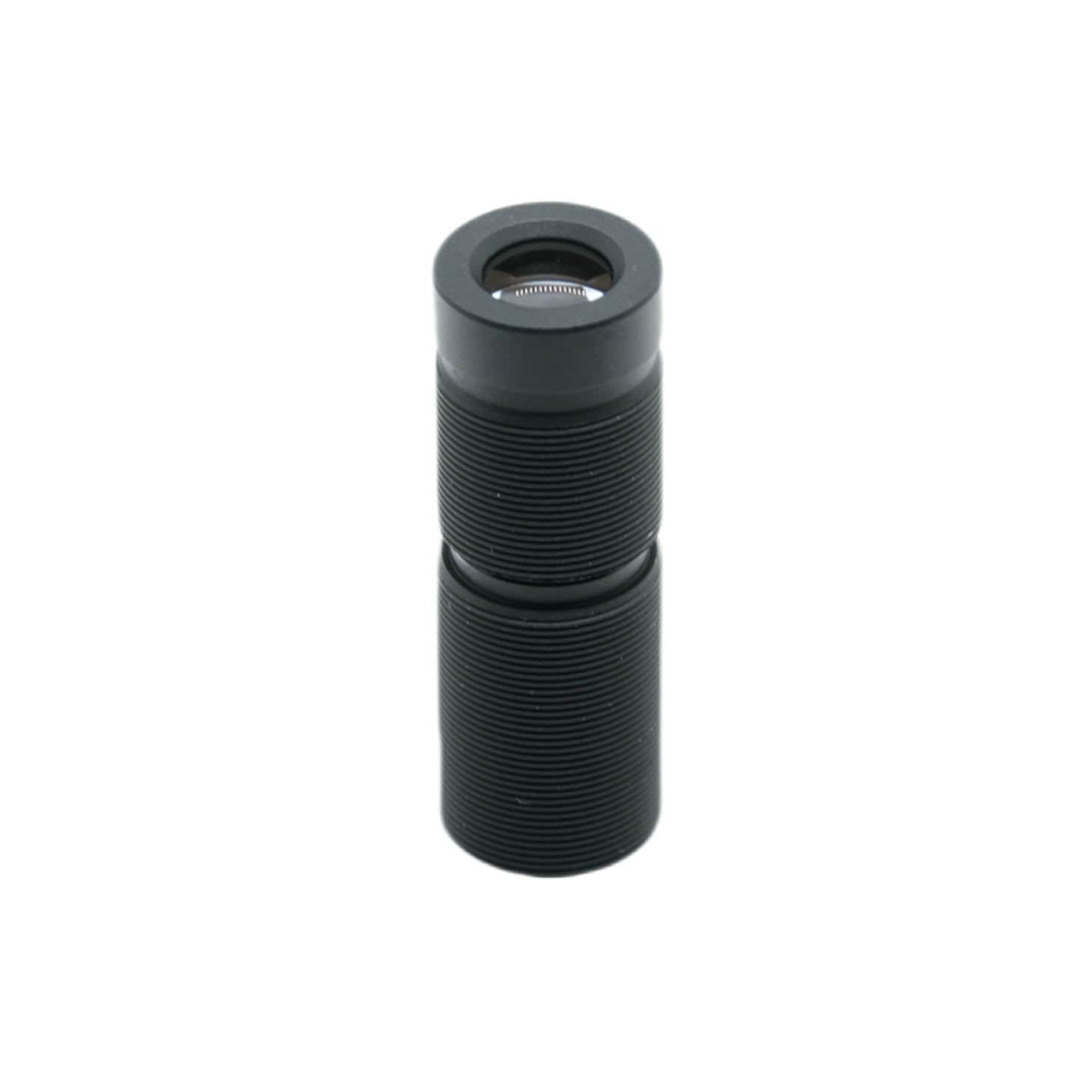

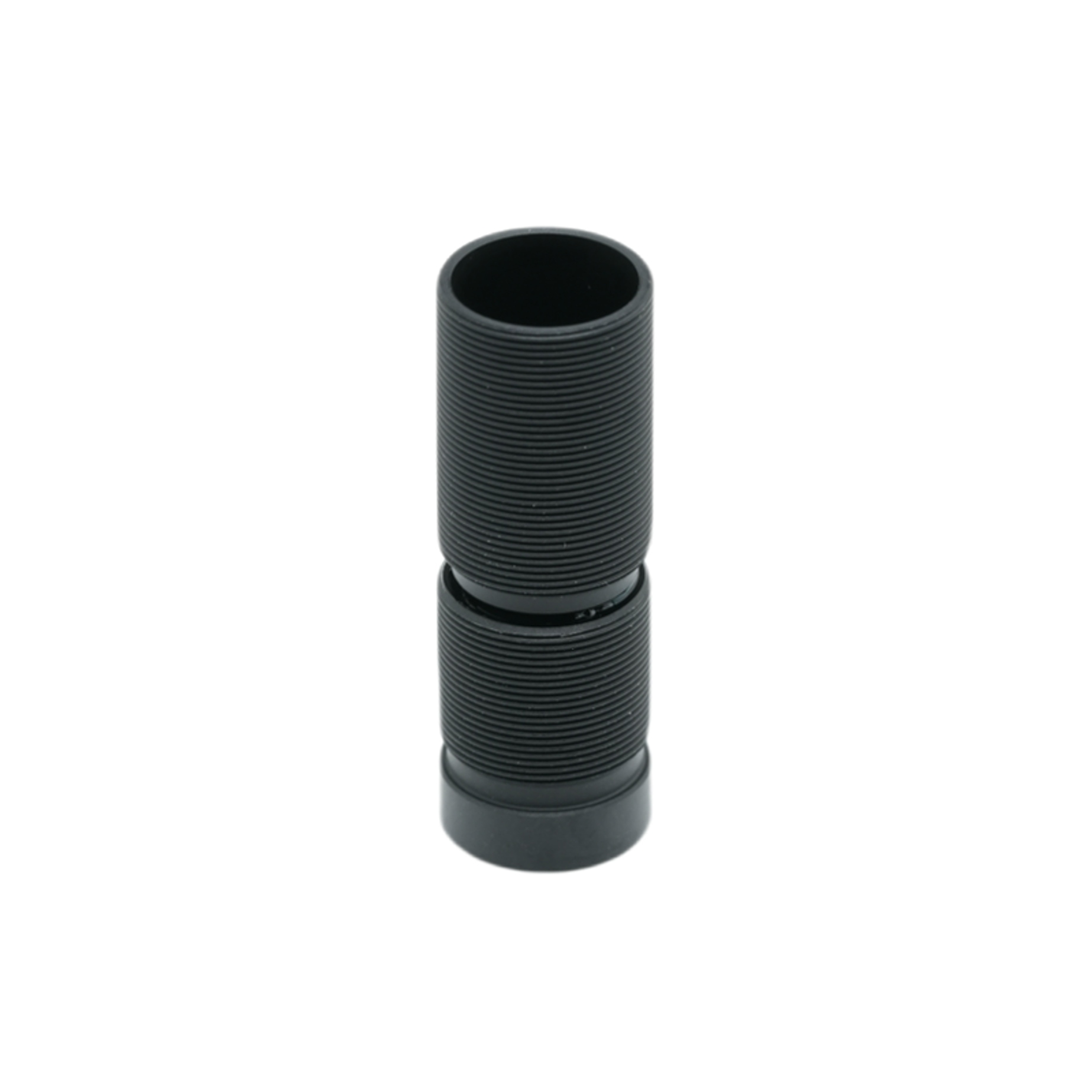

PL-2445D-M9, yüksek çözünürlüklü endüstriyel görüntüleme için BOSHI Optik Teknolojisi tarafından tasarlanan kompakt, sabit odaklı bir lenstir. 24 mm odak uzaklığı ve F/4,5 diyafram açıklığıyla bu lens, 1/2,5" sensörde olağanüstü netlik ve tutarlı parlaklık sunar ve maksimum Ø7,4 mm görüntü dairesini kapsar. Tamamı cam (3 öğeli) yapısı termal kararlılık ve üstün iletim sağlarken, M9 dişli yuvası (P0,35) alanı kısıtlı sistemlere güvenilir mekanik entegrasyon sağlar. Lens, aşağıdakiler için ideal olan dar bir görüş alanı (16,7° diyagonal) sunar: Yalnızca -%0,05'lik bir TV distorsiyonu ve %97,0'lik bağıl aydınlatma ile uzun mesafeli inceleme; aslına sadık geometrik çoğaltma ve minimum ayrıntı kaybını garanti eden değerler. Ana ışın açısı (CRA) 6,6°'nin altında kalarak, modern sensör mikro lens dizileriyle mükemmel uyumluluk sağlar. BOSHI Optik Teknolojisinin bu 24 mm odak uzunluklu lensi, merkezden kenara keskinliği korur. tasarım, değişen sıcaklıklarda tutarlı performansı destekler; bu da onu, boyuttan veya maliyetten ödün vermeden tekrarlanabilir görüntüleme kalitesi talep eden OEM entegratörleri için güvenilir bir seçim haline getirir.

Detaylı Ürün Açıklaması

BOSHI Optical Technology, 1/2,5" sensör platformları için özel olarak tasarlanmış hassas bir optik lens olan PL‑2445D‑M9'u sunar. Aşağıda bu lensin teknik özelliklerinin, performans avantajlarının ve uygulama senaryolarının kapsamlı bir dökümü bulunmaktadır.

1. Temel Optik Parametreler

Odak Uzaklığı: 24 mm ±%5 – orta düzeyde bir telefoto perspektifi sağlayarak, yönetilebilir çalışma mesafelerini korurken uzaktaki nesnelerin büyütülmesine olanak tanır.

Diyafram (F/NO.): F/4,5 ±%5 – ışık çıkışını alan derinliğiyle dengeler; iyi aydınlatılmış fabrika zeminleri ve dış ortamlar için uygundur.

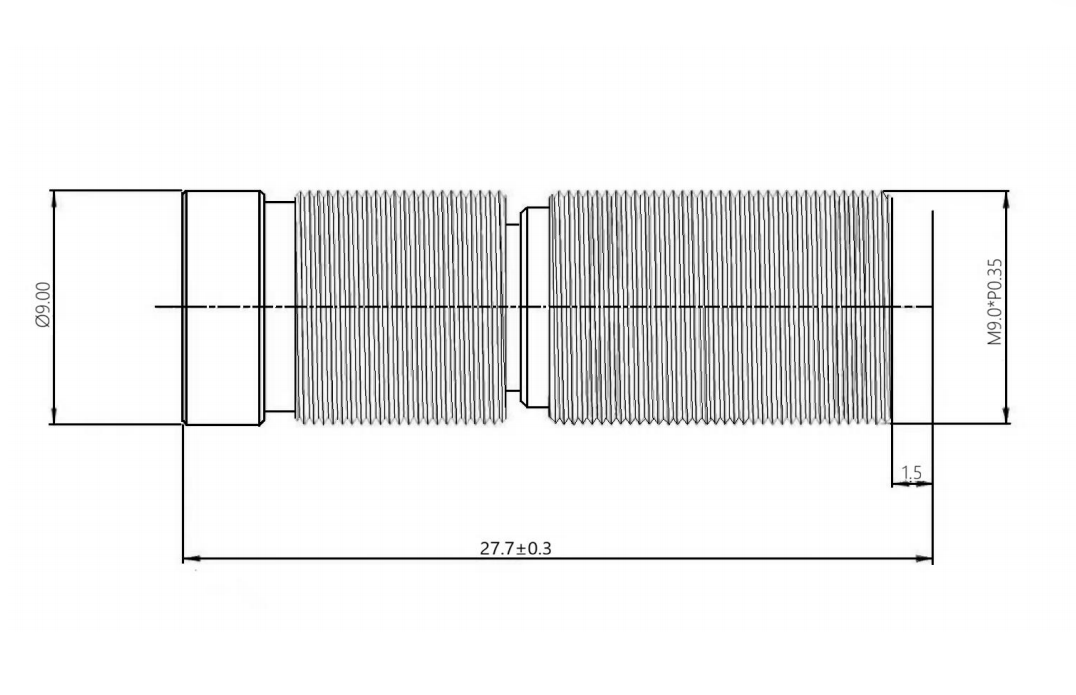

Toplam Ray Uzunluğu (TTL): 27,7±0,3 mm – minyatür kamera modülleri için ultra kompakt kaplama alanı.

Arka Odak Uzaklığı (BFL): 17,65 mm – filtre veya kapak camı kurulumu için geniş açıklık sunar.

Maksimum Görüntü Dairesi: Ø7,4 mm – 1/2,5" sensörün aktif alanını kırpma olmadan tamamen kaplar.

Görüş Alanı: Çapraz 16,7°, Yatay 13,4°, Dikey 10,7° – menzildeki küçük hedeflerin ayrıntılı denetimi için ideal dar açılı geometri.

Montaj: M9×P0,35 – minyatür lensler için standart bir diş olup, mevcut M9 tabanlı muhafazalarla kolay değiştirilebilmesini sağlar.

2. Performans Avantajları

Olağanüstü Düşük Bozulma: TV distorsiyonu -%0,05 olarak belirtilmiştir ve neredeyse fıçı veya iğne yastığı etkilerini ortadan kaldırır. Bu, metroloji ve hizalama görevleri için kritik olan doğru boyut ölçümünü ve düz çizginin korunmasını sağlar.

Yüksek Göreli Aydınlatma: %97,0 düzeyindeki lens, sensörün tamamında eşit parlaklığı koruyarak işlem sonrası gölgeleme düzeltmesi ihtiyacını azaltır ve çevredeki sinyal-gürültü oranını iyileştirir.

Optimize Edilmiş Şef Işın Açısı: <6,6°'lik CRA, çoğu 1/2,5" sensörün mikrolens eğimiyle eşleşerek renk kaymalarını ve kenarlardaki hassasiyet kaybını en aza indirir. Bu uyumluluk genel sistem kuantum verimliliğini artırır.

Tamamen Cam Tasarım (3 öğe): 3 öğeli cam yapı, plastik alternatiflere kıyasla üstün termal stabilite, çizilme direnci ve UV direnci sağlar. Geniş bir sıcaklık aralığında (-20°C ila +70°C) tekrarlanabilir odaklanmayı garanti eder.

Hassas M9 Dişi: İnce adımlı M9 yuvası, hassas odak ayarına ve güvenli kilitlemeye olanak tanıyarak titreşim veya şok sırasında kazara merkezden çıkmayı önler.

3. Uygulama Alanları

Makine Görüşü ve Otomatik Muayene: 24 mm odak uzaklığı ve düşük distorsiyonu ile bu lens, PCB muayenesinde, yüzey hatası tespitinde ve minyatür bileşenlerin hizalanmasında mükemmeldir. Dar görüş alanı, ince ayrıntıları çözmek için yüksek çözünürlüklü 1/2,5" sensörlerle iyi bir şekilde eşleşir (örn. 5‑10 µm özellikler).

Endüstriyel Metroloji: Sıfıra yakın distorsiyon ve yüksek bağıl aydınlatma, onu mutlak doğruluğun çok önemli olduğu gösterge ölçümü, 3D tarama ve kalibrasyon sistemleri için ideal kılar.

Güvenlik ve Gözetim: Koridorlarda, tünellerde veya çevre çitlerinde uzun mesafeli izleme için, F/4,5 diyafram açıklığıyla birleştirilmiş telefoto özelliği, nesneleri geniş bir mesafe aralığında odakta tutmak için yeterli alan derinliği sunar.

Gömülü Görüntü Sistemleri: Kompakt boyut (TTL <28 mm) ve M9 vida dişi, ağırlık ve alanın kritik olduğu drone'lara, robotiklere ve el tipi inceleme cihazlarına entegrasyona olanak tanır.

Bilimsel ve Laboratuvar Görüntüleme: Kararlı optik performansı, mikroskopi yardımcı görüntülemesini, ışın profili oluşturmayı ve düz numunelerin yüksek kontrastlı belgelenmesini destekler.

BOSHI Optical Technology, PL‑2445D‑M9'u modern endüstriyel optiklerin zorlu taleplerini karşılayacak şekilde tasarladı. 24 mm odak uzaklığının ve F/4,5 diyafram açıklığının tutarlı kalite sunduğundan emin olmak için her ünite ayrı ayrı kolimasyon ve çözünürlük testlerinden geçer. Lensin düşük CRA'sı ve minimum distorsiyonu, görüntü işleme hatlarındaki algoritmik karmaşıklığı daha da azaltarak sistem entegratörleri için dağıtım döngülerini hızlandırır. İster yüksek hızlı üretim hatlarında ister sabit ölçüm istasyonlarında kullanılsın, bu lens BOSHI Optik Teknolojisinin onlarca yıllık üretim uzmanlığından yararlanan güvenilir, uygun maliyetli bir çözüm sunar. Fabrika, özel montaj uyarlamaları veya AR kaplama çeşitleri için esnek OEM desteği sağlayarak PL-2445D-M9'un mevcut optik mimarinize kusursuz bir şekilde uymasını sağlar.
