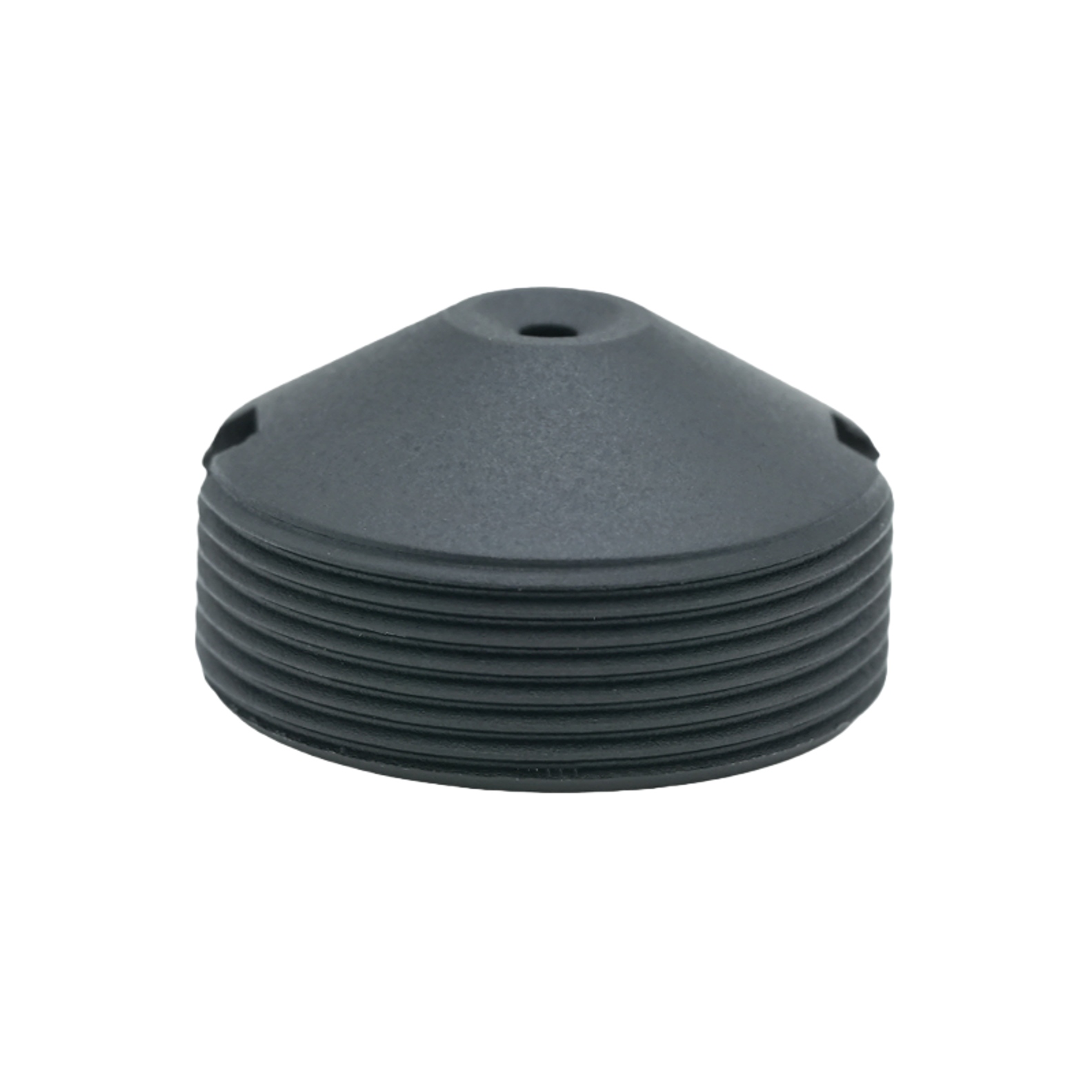

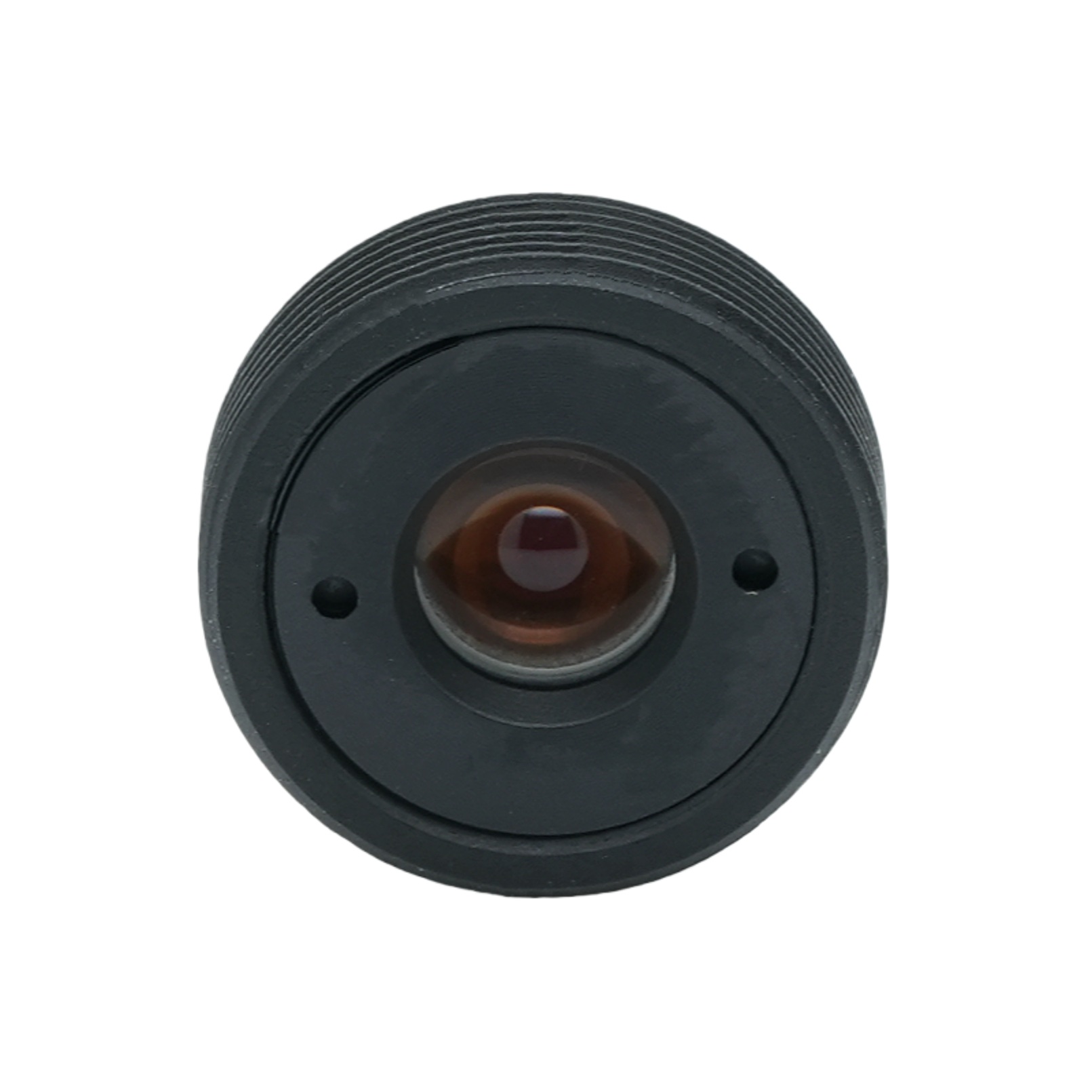

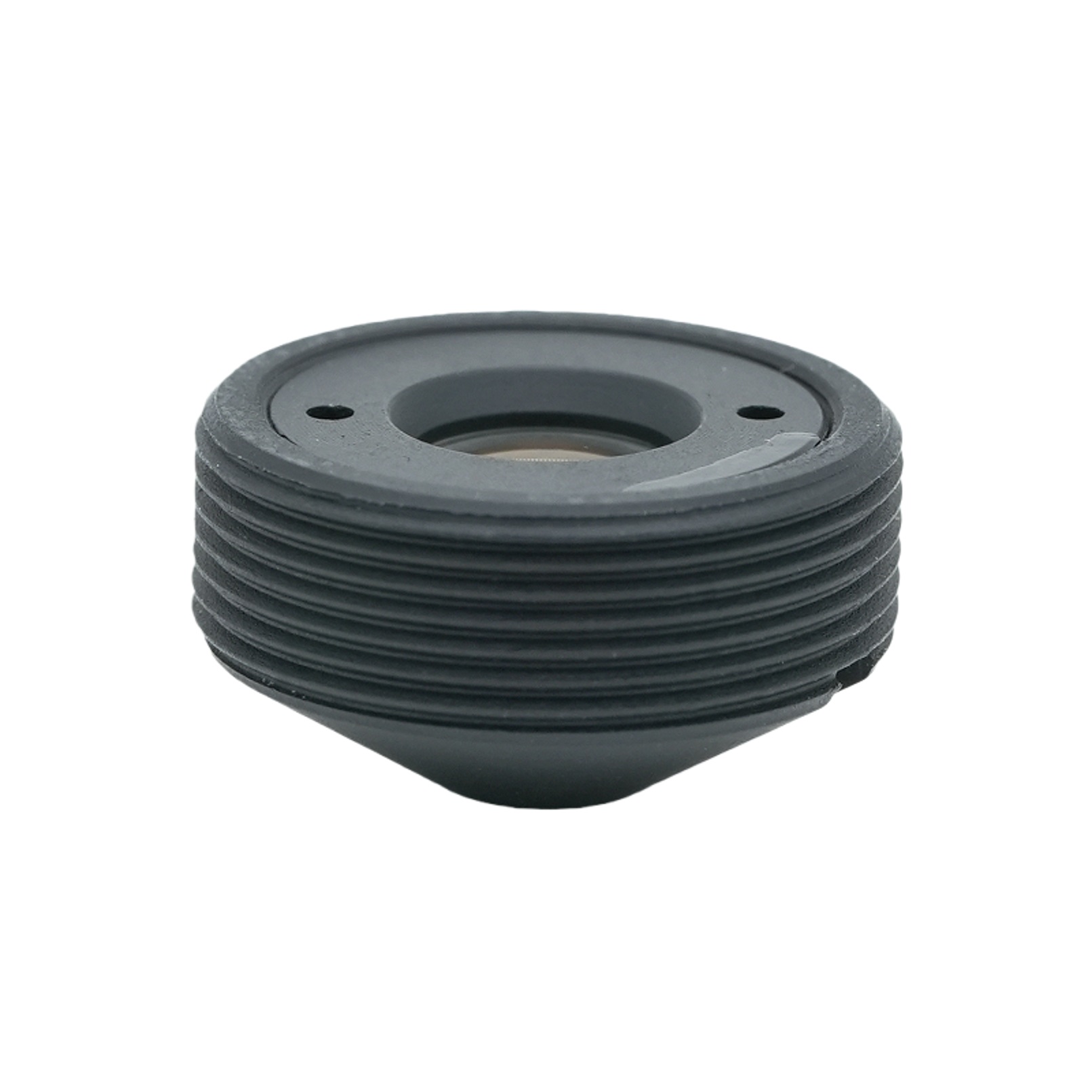

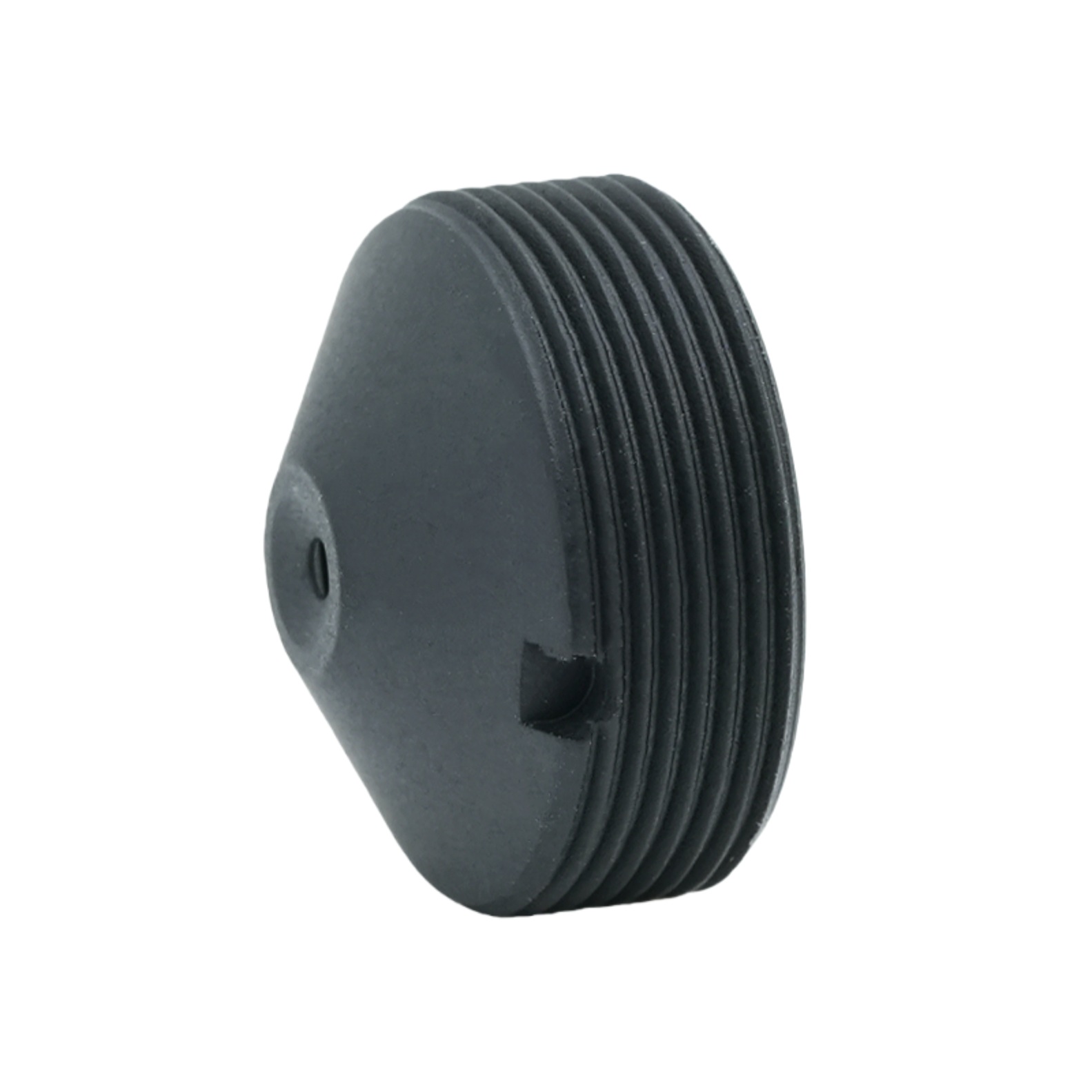

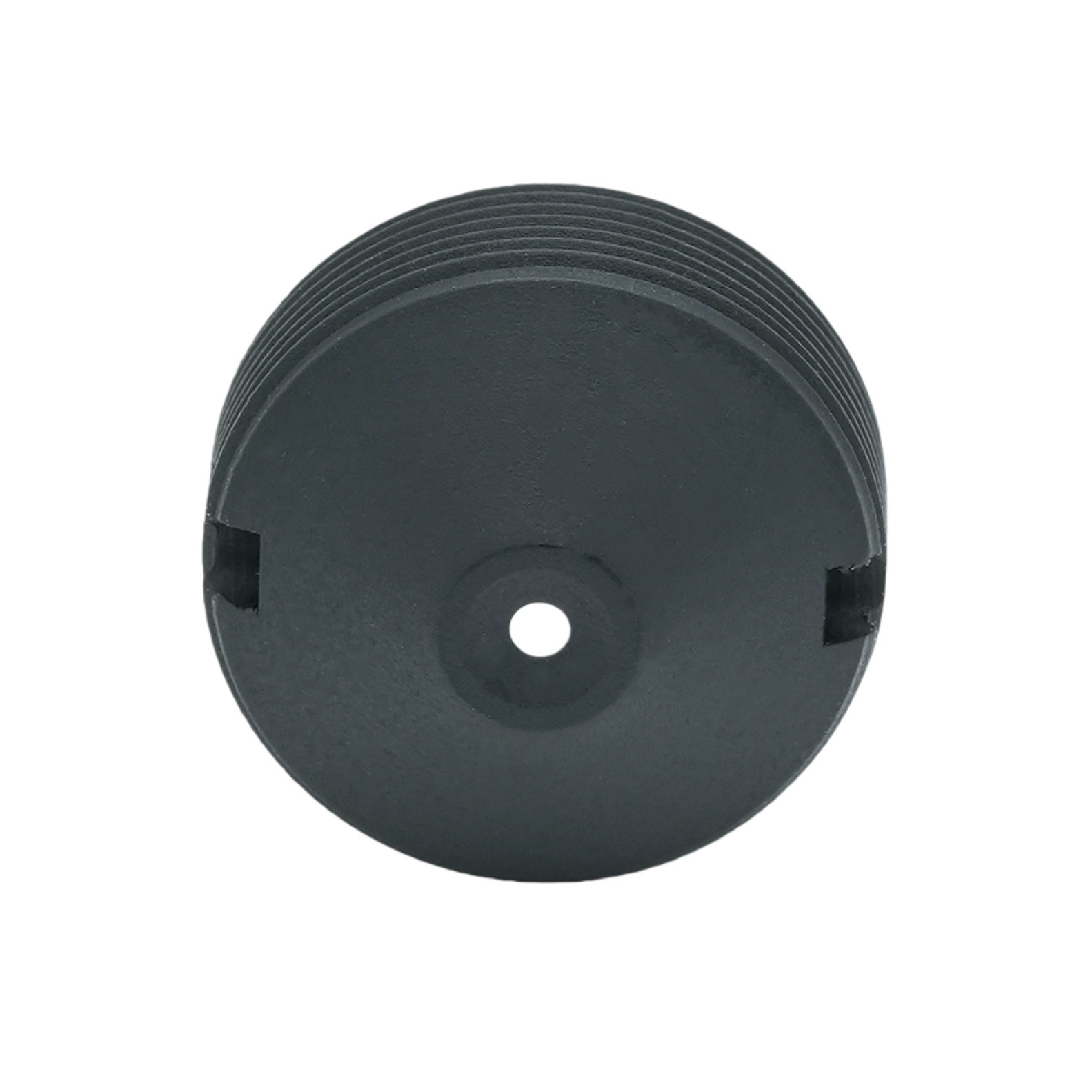

2,9 mm Konik Koni Lens

Ürün Özeti

BOSHI Optik Teknolojisi, 1/4" formatlı sensörler için tasarlanmış yüksek performanslı geniş açılı sabit lens olan PL‑02934H‑M12'yi sunar. 2,9 mm odak uzaklığı ve hızlı F3,4 diyafram açıklığıyla bu lens, 119° cömert bir diyagonal görüş alanı sunarak dar alanlarda geniş sahne kapsamı gerektiren uygulamalar için idealdir. Tamamı camdan yapılmış yapısı (3 öğe), termal stabilite ve tutarlı görüntü kalitesi sağlar Lens, 6,63°'den daha düşük kontrollü bir ana ışın açısına sahiptir; bu, modern CMOS sensörlerle eşleştirildiğinde renk doğruluğunu korur. 8,9 mm'lik kompakt toplam iz uzunluğuna rağmen, 2,46 mm'lik mekanik arka odak mesafesi, standart M12 yuvalarıyla esnek entegrasyon sunar; dijital olarak düzeltilebilir ve kenarda %30 bağıl aydınlatma sayesinde düşük ışık koşullarında bile kullanılabilir parlaklık sağlar. Bu lens, ister bir araç kamerası ister kapı zili kamerası tasarlıyor olun, 2,9 mm odak uzaklığının ve geniş 119° kapsama alanının gerekli olduğu gömülü görüş, güvenlik kameraları, araç içi çevre görüş sistemleri ve endüstriyel inceleme için uygun maliyetli bir çözümdür. PL‑02934H‑M12, 1/4" sensörler ve M12 arayüzleriyle tam uyumlulukla BOSHI Optik Teknolojisinin bildiği optik performansı ve mekanik sağlamlığı sunar.

Ürün Detaylı Açıklaması

1. Optik Parametre Analizi

Odak Uzaklığı (EFL): 2,9 mm ±%5 – yakın mesafelerden geniş alanların yakalanması için kritik önem taşıyan, ultra geniş bir perspektif sağlayan kısa odak uzaklığı. Bu 2,9 mm odak uzaklığı, lensin açısal kapsamının birincil belirleyicisidir.

Diyafram (F/NO): F3,4 ±%5 – ışık verimini alan derinliğiyle dengeleyen, değişen aydınlatmaya sahip hem iç hem de dış ortamlar için uygun orta hız.

Görüntü Dairesi ve Sensör Formatı: Maksimum görüntü dairesi Φ4,65 mm, özellikle 1/4" sensörler için tasarlanmıştır (standart diyagonal ~4,5 mm). 1/4" formatı, sensörün aktif alanının ayrıntı kaybı olmadan tam olarak kullanılmasını sağlar.

Görüş Alanı: Çapraz 119°, Yatay 81,6°, Dikey 58° – bu 119° görüş alanı geniş bir pencere sağlayarak tam panoramik kapsama için gereken kamera sayısını azaltır.

TV Bozulması: ‑%14,27 (varil tipi) – yazılımda kolayca düzeltilebilen öngörülebilir ve tekrarlanabilir bir bozulma modeli, makine görüşü görevleri için doğrusal çıktıyı mümkün kılar.

Baş Işın Açısı (CRA): <6,63° – modern sensör mikromercek dizileriyle eşleşen, özellikle 119° alan kenarlarında çapraz konuşmayı ve renk kaymasını bastıran düşük bir CRA.

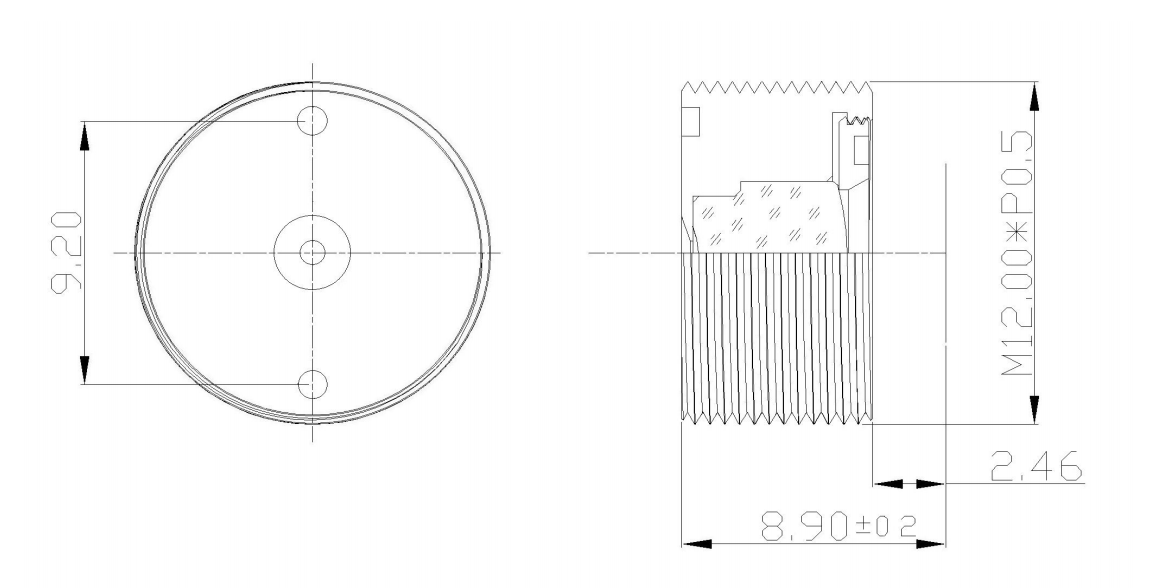

Mekanik Arka Odak Uzaklığı (BFL): 2,46 mm ±0,2 – kompakt M12 montaj alanını korurken IR kesme filtresi veya kapak camı için yeterli açıklık sağlar.

Toplam Ray Uzunluğu (TTL): 8,90 mm ±0,3 – alanı kısıtlı muhafazalara entegrasyona olanak tanıyan ince bir profil.

Göreceli Aydınlatma: %30,0 ​​– köşe parlaklığının kabul edilebilir düzeyde kalmasını sağlayarak gözetim ve otomotiv uygulamalarında güvenilir kenar algılamayı kolaylaştırır.

Montaj: M12 dişli (standart) – hızlı mekanik bağlantı ve kullanıma hazır lens tutucularla geniş uyumluluk sunar.

2. Performans Avantajları

Ultra Geniş Ancak Düzeltilebilir Bozulma: %-14,27 TV distorsiyonu, geniş açılı optikler için kasıtlı bir tasarım tercihidir. BOSHI Optik Teknolojisi, (boyutu ve maliyeti artıracak) sıfır bozulmayı denemek yerine, çevresel çözünürlükten ödün vermeden 2,9 mm odak uzaklığı avantajını koruyarak, dijital görüntü işleme ile tamamen telafi edilebilecek oldukça tutarlı bir bozulma profili sağlar.

Sensör Uyumluluğu için Düşük CRA: 6,63°'nin altında bir ana ışın açısına sahip olan lens, sığ piksel yuvalarına sahip 1/4" sensörlerle sorunsuz şekilde çalışır. Bu, kenar ayrıntısı kaybını ve renk düzensizliğini en aza indirerek tam 119° görüş alanında çekilen görüntülerin merkezden köşeye doğal renk dengesini korumasını sağlar.

Termal Açıdan Kararlı Cam Yapı: 3 öğeli tamamen cam tasarım (plastik değil), -20°C ile +70°C arasındaki sıcaklıklarda sabit odaklama ve çözünürlüğü garanti eder, bu da onu sıcaklık dalgalanmalarının yaygın olduğu dış mekan gözetimi ve araç içi kameralar için güvenilir kılar.

Kompakt Entegrasyon: 8,9 mm TTL ve M12 montajı, mevcut kamera modüllerinin doğrudan takılıp değiştirilmesine olanak tanır. 2,46 mm'lik mekanik arka odak mesafesi, isteğe bağlı filtreler için yer bırakırken, F/3,4 diyafram açıklığı, 0,3 m'den sonsuzluğa kadar olan nesneler için iyi bir alan derinliği sunarak otomatik odaklama mekanizmalarına olan ihtiyacı azaltır.

Tutarlı Aydınlatma: Bağıl aydınlatma %30 olmasına rağmen bu, 119°'lik bir lens için tipiktir; kademeli azalma, sensör kazancı veya dijital gölgeleme düzeltmesi ile telafi edilebilir. Lensin düşük F değeri, yeterli merkezi parlaklık sağlayarak 10 lüks koşullarında bile görüntülerin kullanılabilir olmasını sağlar.

3. Uygulama Alanları

Gözetim ve Güvenlik: Kubbe kameralar, kapı görüntüleyicileri ve koridor monitörleri, tek bir üniteyle geniş alanları kapsamak için 119° görüş alanından yararlanır. 2,9 mm odak uzaklığı, oda köşelerinin kör noktalar olmadan yakalanması gereken iç mekan izleme için idealdir. M12 montajı mevcut güvenlik muhafazalarına sonradan takılmasını kolaylaştırır.

Otomotiv ve Mobilite: Araçlara yönelik çevre görüş sistemleri, kör nokta kameraları ve arka görüş kameraları, kör bölgeleri ortadan kaldırmak için geniş 119° diyagonalden yararlanır. Sağlam cam yapı ve sıcaklık karşısında istikrarlı optik performans, otomotiv yeterlilik gereksinimleriyle uyumludur.

Makine Görüşü ve Robotik: Nesne algılama, navigasyon ve seçme ve yerleştirme rehberliği için merceğin tahmin edilebilir distorsiyonu ve düşük CRA'sı, düzeltme sonrasında doğru metrik ölçümü mümkün kılar. Kompakt 8,9 mm TTL, drone yüklerine veya el tipi tarayıcılara entegrasyona olanak tanır.

Tüketici Elektroniği: Akıllı kapı zilleri, VR/AR kulaklıklar ve 360° konferans kameraları, sürükleyici deneyimler sunmak için 1/4" sensör uyumluluğundan ve geniş görüş alanından yararlanır. F/3,4 diyafram açıklığı, değişen mesafelerde yüz tanıma için yeterli alan derinliği sağlar.

Endüstriyel IoT ve Gömülü Görüş: Sabit odak uzaklığı ve basit M12 arayüzü ile bu lens, 119°'lik bir görünümün büyük PCB panellerini veya ambalaj yüzeylerini tek bir çerçevede denetleyebildiği üretim hatlarındaki denetim sistemleri için idealdir. BOSHI Optik Teknolojisi, farklı sensör kapak camlarına uyum sağlamak için mekanik arka odak uzaklığının özelleştirilmesini destekleyerek lensin çok yönlülüğünü daha da artırır.

Tüm bu uygulamalarda temel özellikler (2,9 mm odak uzaklığı, F/3,4 diyafram açıklığı, 1/4" sensör formatı, 119° görüş alanı, düşük TV distorsiyonu, kontrollü ana ışın açısı ve M12 montajı) BOSHI Optical Technology lensinin minimum işlem sonrası çabayla tutarlı, yüksek kaliteli görüntüleme sunmasını sağlar. Bu ürün, geniş kapsama alanı, kompakt boyut ve maliyet verimliliği arasında bir denge arayan mühendisler için birinci sınıf bir seçimdir.
