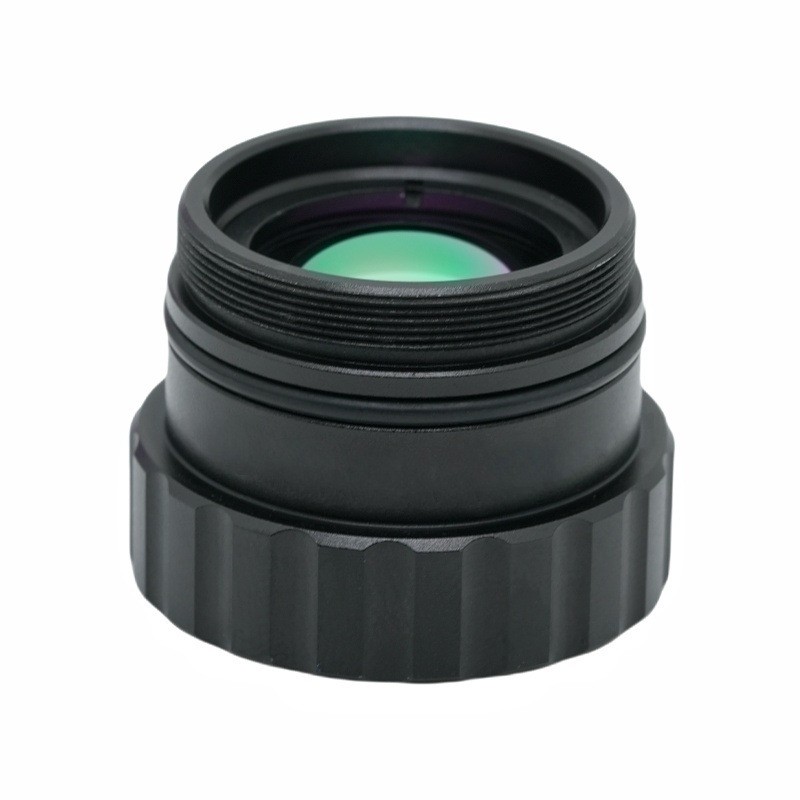

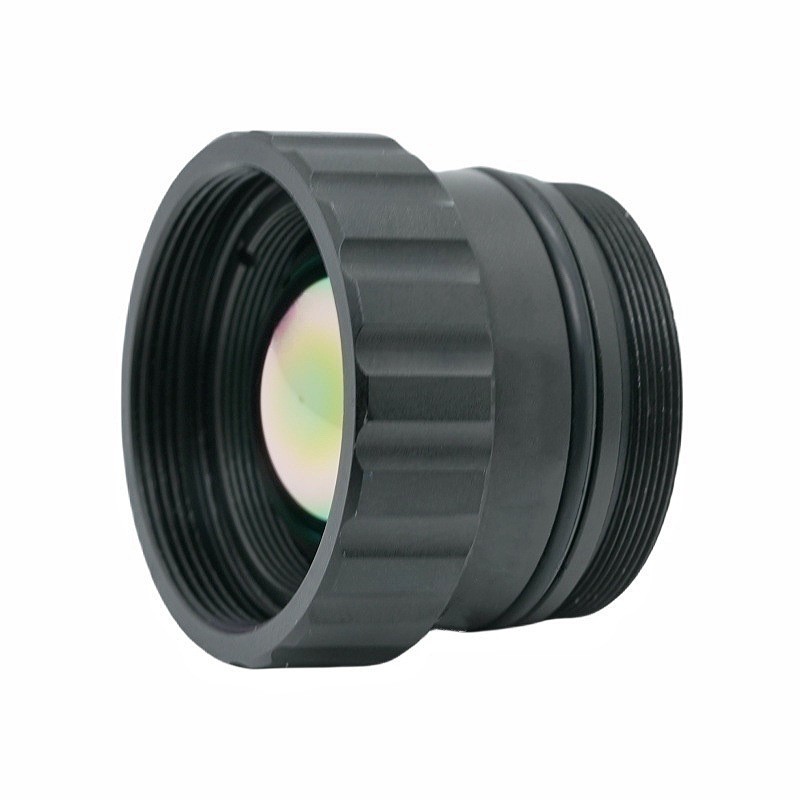

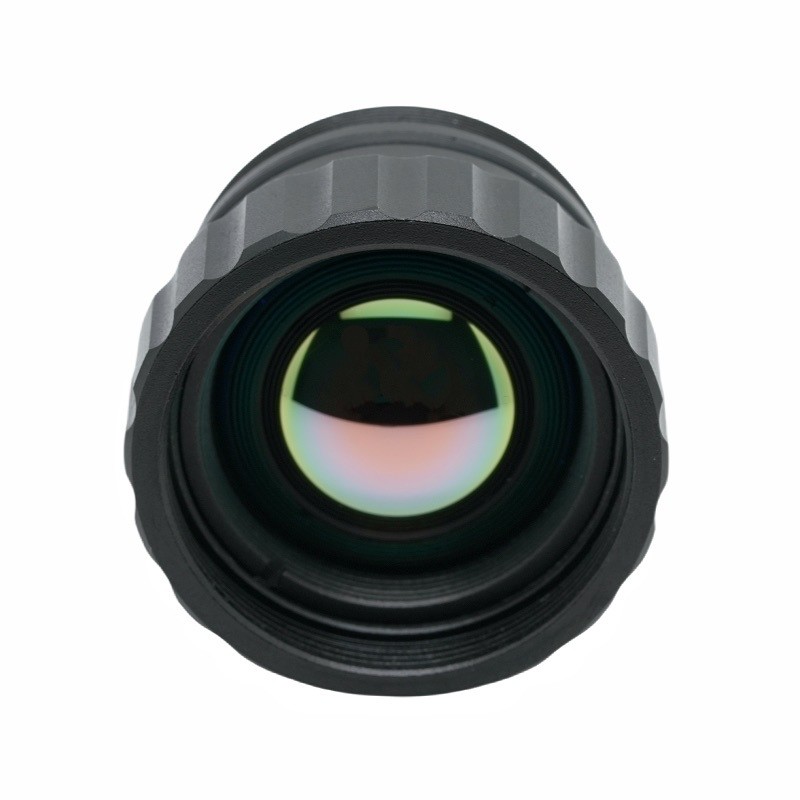

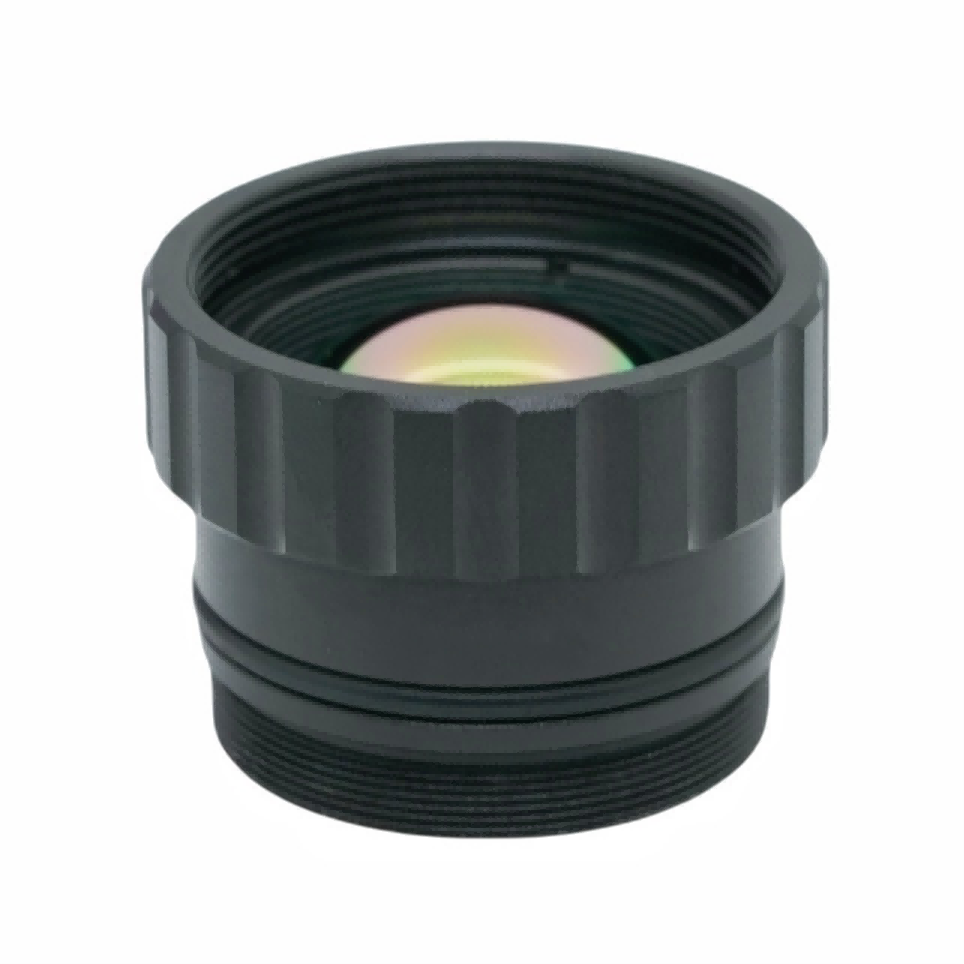

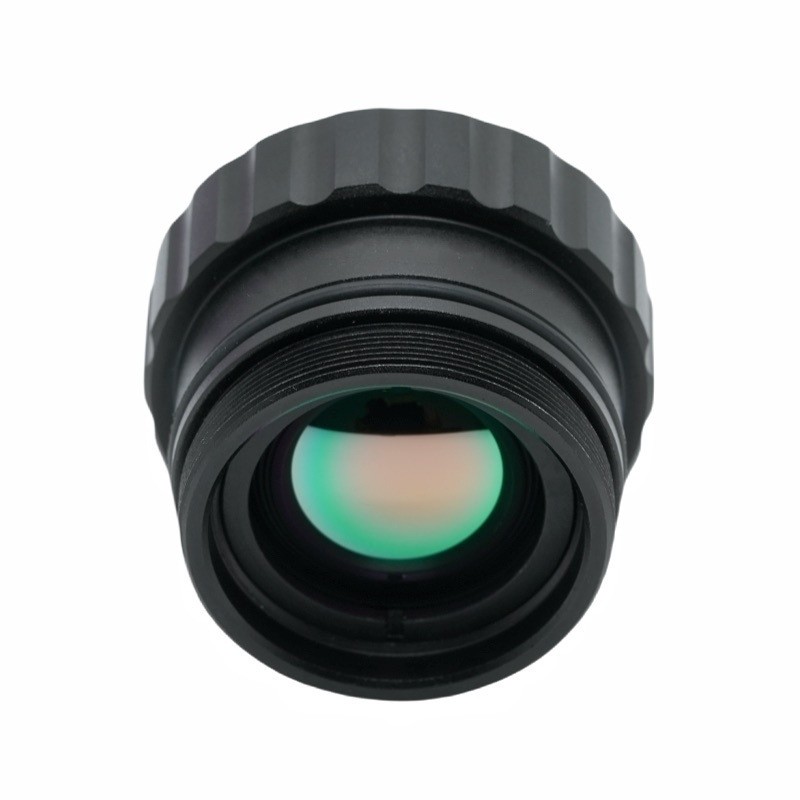

Ürün Açıklaması19mm F1.0 M22 12um AR Lens Uzun dalga Kızılötesi Termal Görüntüleme Lensi
BOSHI LENS Çin'in önde gelen Standart M12 Lens üreticisi, tedarikçisi ve ihracatçısıdır. Mükemmel ürün kalitesi arayışına bağlı kalarak Standart M12 Lensimiz birçok müşteri tarafından memnun edildi. Olağanüstü tasarım, kaliteli hammaddeler, yüksek performans ve rekabetçi fiyat her müşterinin istediği şeydir ve biz de size sunabileceğimiz şeylerdir. Size en iyi satış sonrası hizmeti ve zamanında teslimatı sağlayacağız.

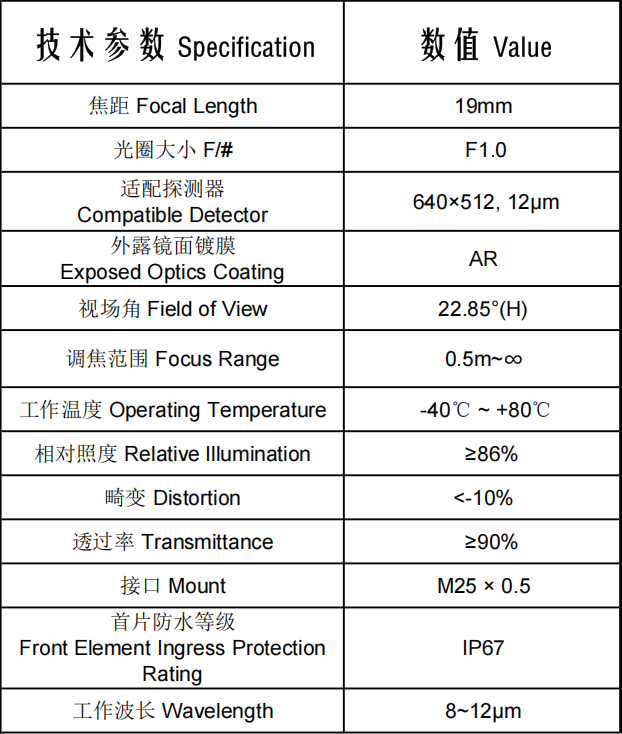

I. Temel Parametrelerin Ayrıntılı Yorumlanması

1. Derinlemesine Parametre Dökümü

1. 19mm Odak Uzaklığı, Ultra Geniş Açıklık F1.0

F1.0, LWIR lensler arasında nadir bulunan geniş bir diyaframdır; geleneksel F1.4/F1.8 modellerine göre çok daha yüksek ışık akısı sağlar ve düşük sıcaklıktaki sönük ısı kaynakları için sinyal-gürültü oranını önemli ölçüde artırır.

19 mm uzunluğundaki odak uzaklığı, görüş alanını daraltır ve uzaktaki hedefleri büyütür; net ayrıntı tanıma gerektiren ince taneli uzun mesafe sıcaklık ölçümü ve gözetimi için uzmanlaşmıştır.

2. Çalışma Dalga Boyu: 8~12μm

İnsan vücudunun, elektrikli ekipmanın ve makinelerin termal görüntülemesi ve sıcaklık ölçümü için soğutulmamış vanadyum oksit termal kamera çekirdekleriyle uyumlu, uzun dalga kızılötesi için standart atmosferik iletim penceresi.

3. Uyumlu Dedektör: 640×512, 12μm Piksel Aralığı

Guide, Hikvision, Dahua, Dali ve diğer üreticilerin ana akım endüstriyel soğutmasız kızılötesi çekirdekleriyle eşleşir. 12μm piksel aralığı, görüntüleme çözünürlüğünü ve genel ekipman maliyetini dengeler.

4. Yatay Görüş Alanı: 22,85°

Dar FOV özelliği: eşit gözlem mesafelerinde hedefler daha büyük görünür ve uzaktan ince termal ayrıntıları ortaya çıkarır. Geniş alanlı panoramik kapsama yerine sabit noktalı uzun mesafeli izleme için optimize edilmiştir.

5. Odak Aralığı: 0,5m ~ ∞

0,5 m'lik ultra kısa minimum odak mesafesi, küçük bileşenlerin yakından incelenmesine olanak tanırken, sonsuz odaklama, tek bir lenste hem mikro bileşen termal testini hem de geniş alanlı uzaktan incelemeyi kapsayan uzun menzilli devriyeleri destekler.

2. Temel Görüntü Kalitesi Ölçümleri

1. Açıkta Kalan Optiklerde AR Yansıma Önleyici Kaplama + Geçirgenlik ≥90%

8–12μm bant için optimize edilmiş özel yansıma önleyici kaplama. ≥%90 tam dalga geçirgenliği, sektör ortalaması olan %70~%85'in üzerinde performans göstererek, yoğun ışık altında minimum parlama ve hayalet görüntülerle soluk ısı noktalarını tespit etmek için kızılötesi enerji yakalamayı maksimuma çıkarır.

2.Bağıl Aydınlatma ≥86%

Görüntü köşeleri, ihmal edilebilir kenar parlaklığı kaybıyla merkezi parlaklığın %86'sını korur. Tekdüze çerçeve, kenarlardaki sıcaklık okuma hatalarını ortadan kaldırır ve geniş alan taraması sırasında çevresel alanların zorla yazılımla aydınlatılmasının neden olduğu gürültü artışlarını önler.

3.Bozulma < -10%

Negatif değer, uzun dar FOV kızılötesi lensler için ortak bir ödün olan namlu distorsiyonunu gösterir. Üstün geçirgenlik ve bağıl aydınlatma elde etmek için hafif geometrik doğrusallıktan ödün verir. Bu lens, yüksek hassasiyetli boyut ölçümü için değil, sıcaklık tespiti ve hedef tanımlama için optimize edilmiştir.

3. Çevresel ve Mekanik Tasarım

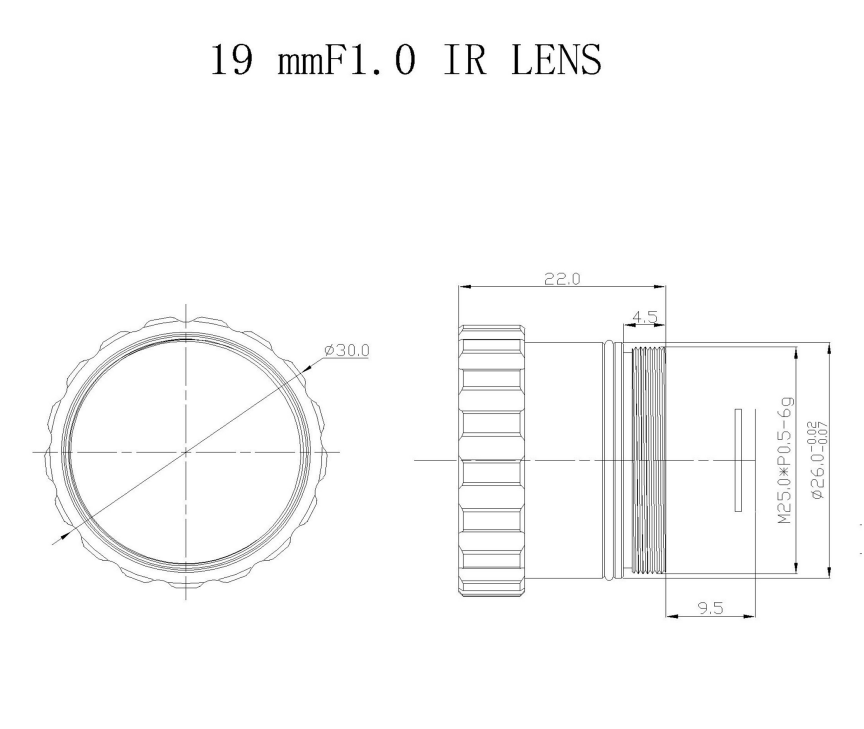

1. Montaj: M25 × 0,5

Uzun odaklı kızılötesi lenslere ayrılmış standart dişli arayüz, 640 piksellik uzun dalga termal kamera çekirdeklerinin tamamıyla kusursuz entegrasyon sunar.

2.Ön Eleman Giriş Koruma Derecesi: IP67

Ön lens elemanı için dahili toz geçirmez ve su geçirmez koruma. Dış mekan cihazlarının yapısal tasarımını basitleştirirken, yağmur sıçramalarına ve kum fırtınalarına karşı direnç göstererek, ek koruyucu pencereler olmadan dış mekanlara yerleştirilebilir.

3.Çalışma Sıcaklığı: -40°C ~ +80°C

Soğuk kuzey kışlarını, bunaltıcı yaz sıcağını ve yüksek sıcaklıktaki endüstriyel atölyeleri kapsayan ultra geniş sıcaklık tolerans aralığı. Yıl boyunca 24 saat çalışma için aşırı sıcaklık dalgalanmaları altında katmanlara ayrılmadan veya odaklanmadan sabit odaklanmayı ve bozulmamış kaplamayı korur.

II. Temel Performans Avantajları

Avantaj 1: Sınıfında Lider Kızılötesi Işık İletimi: F1.0 Geniş Açıklık + ≥%90 Ultra Yüksek Geçirgenlik

Eşdeğer özelliklere sahip az sayıda uzun odaklı kızılötesi lens %90 geçirgenliğe ulaşır. F1.0 ultra geniş diyafram açıklığıyla birleştiğinde, düşük sıcaklıktaki hedeflerin net görüntülenmesiyle, küçük kablo aşırı ısınması ve gizli ekipman sıcaklığı artışları gibi uzun mesafeli zayıf ısı kaynaklarının tespitinde sektör lideri hassasiyet sunar.

Avantaj 2: Doğru Kenar Sıcaklığı Okumaları için Üstün Çerçeve Tekdüzeliği

≥%86 ultra yüksek bağıl aydınlatma, görüntü köşelerindeki parlaklık zayıflamasını en aza indirir. Fotovoltaik paneller ve şalter dolapları gibi geniş ekipman dizilerini tararken, çerçeve kenarlarındaki sıcaklık değerleri belirgin bir sapma olmaksızın tutarlı kalır.

Avantaj 3: Makro ve Uzun Mesafe Senaryoları için Çift Aralıklı Odaklama

0,5 m yakın odaklama özelliği devre kartlarının, küçük kablo terminallerinin ve yatakların termal incelemesine olanak sağlarken uzun mesafeli sonsuz odaklama, çok kilometrelik devriyeleri destekler. Tek bir lens hem hassas mikro bileşen testini hem de uzaktan sabit nokta denetimini karşılar.

Avantaj 4: Her Hava Koşullarında Dış Mekan Sağlamlığı ve Geniş Sıcaklık Kararlılığı

-40~+80°C geniş çalışma sıcaklığıyla eşleştirilmiş IP67 ön lens koruması, aşırı sıcaklıklar altında odak kayması veya kaplamanın soyulması riski olmadan, madenler, trafo merkezleri, vahşi doğa ve tüneller gibi zorlu ortamlarda doğrudan kullanıma olanak tanır.

Avantaj 5: Büyütülmüş Uzun Mesafe Ayrıntıları için Uzun Odaklı Dar Görüş Alanı

Daha kısa 13 mm lenslerle karşılaştırıldığında, 19 mm odak uzaklığı ve 22,85° dar FOV, aynı mesafede daha yüksek hedef büyütme sağlar; hasarlı yalıtkanlar, kırık tel telleri ve ekipmanın ince sıcak noktaları gibi küçük termal kusurları uzaktan tespit etmek için idealdir.

III. Hedef Uygulama Alanları

1.Güç Şebekesi Denetimi (Birincil Uygulama)

·Yüksek gerilim iletim hatları ve direkleri için uzun mesafeli sıcaklık ölçümü: 19 mm uzunluğundaki odak uzaklığı, binlerce metre uzaktaki izolatörleri ve kablo bağlantılarını büyütürken F1.0 yüksek geçirgenliği, hafif aşırı ısınma kusurlarını yakalar. IP67 koruması ve geniş sıcaklık toleransı, dağlık dış mekan trafo merkezlerine uyum sağlar.

·PV panel sıcak nokta tespiti: Yüksek bağıl aydınlatma, panel kenarlarında hassas sıcaklık okumalarını garanti eder ve ≥%90 geçirgenlik, zayıf akü sıcak noktalarını algılar.

·Yüksek gerilim şalt cihazları ve transformatörlerin hassas termal testi: 0,5 m minimum odaklama, kompakt elektrikli bileşenler üzerindeki gizli sıcaklık anormalliklerinin yakından taranmasını destekler.

2. Hassas Endüstriyel Ekipmanlar için Kestirimci Bakım

·Motorların, yatakların ve metalurji makinelerinin uzaktan izlenmesi: Tüm üretim hatlarını uzaktan taramak ve aşırı ısınma arızalarını önceden uyarmak için +80°C'ye kadar ortam sıcaklıklarını tolere eder.

·Elektronik bileşenlerin ve enerji depolama pil kabinlerinin incelenmesi: 0,5 m makro odaklama, devre kartları ve pil hücrelerindeki ince termal anormallikleri saptar.

·Uzun mesafeli kimyasal boru hatları ve depolama tankları için ısı kaçağı devriyesi: Küçük izolasyon hasarlarını ve ısı kaybı noktalarını tespit etmek için tüm boru hattı rotalarını uzaktan tarar.

3.Uzun Menzilli Dış Mekan Güvenliği ve Sınır Gözetleme

·Petrol sahaları, madenler ve endüstriyel parklar için sabit noktalı çevre erken uyarısı: Dar görüş alanı, izinsiz giren personeli ve araçları termal imzalarıyla tespit etmek için uzaktaki tepelere ve sınır duvarlarına kilitlenir.

·Sınır ve kıyı savunması için her türlü hava koşulunda gece görüşü: -40°C düşük sıcaklık direnci, soğuk vahşi doğaya uygundur ve IP67 koruması, yağmur, kar ve kum fırtınalarında istikrarlı görüntüleme sağlar.

4. Demiryolu Taşımacılığı ve Araca Monte Kızılötesi İzleme

· Yüksek hızlı demiryolu kontak kablolarının uzun mesafeli termal denetimi: Uzun odak uzaklığı, kontak hatlarındaki ve konumlandırma donanımındaki aşırı ısınmayı tespit etmek için havai kabloları büyütür; ön lens, buğulanma olmaksızın tünel ortamlarından gelen sis ve toza karşı dayanıklıdır.

·Çelik rayların ve bağlantı elemanlarının uzaktan sıcaklık testi ve ayrıca yerleşik sistemler için uzun odaklı gece görüş yardımı.

5.Orman Yangınlarının Önlenmesi ve Doğal Kaynakların İzlenmesi

Yerdeki pan-tilt üniteleri veya İHA'lar aracılığıyla orman yangını izleme: Birkaç kilometre uzaktaki ormanda gizli olan için için yananları erken tespit eder. Yüksek geçirgenlik, gelişmiş kontrol edilemeyen yangın erken uyarısı için zayıf düşük sıcaklıktaki yangın kaynaklarını yakalar.

6. Özel Ekipman Acil Durum Denetimi

Yangın sahnelerinin uzun mesafeli termal gözlemi, büyük depolarda gizli yüksek sıcaklık tehlike taraması ve ağır liman makinelerinin uzaktan termal izlenmesi.

IV. Ürün Takas Açıklaması (Sınırlama Notu)

Önemli namlu distorsiyonu (<-%10), bu lensi yüksek hassasiyetli boyut ölçümü veya geometrik haritalama gerektiren uygulamalar için uygunsuz hale getirir. Optik tasarımı geçirgenliğe, kenar bütünlüğüne ve uzun mesafeli sıcaklık algılama hassasiyetine öncelik verir ve yalnızca termal ölçüm ve hedef tanıma senaryoları için optimize edilmiştir.
