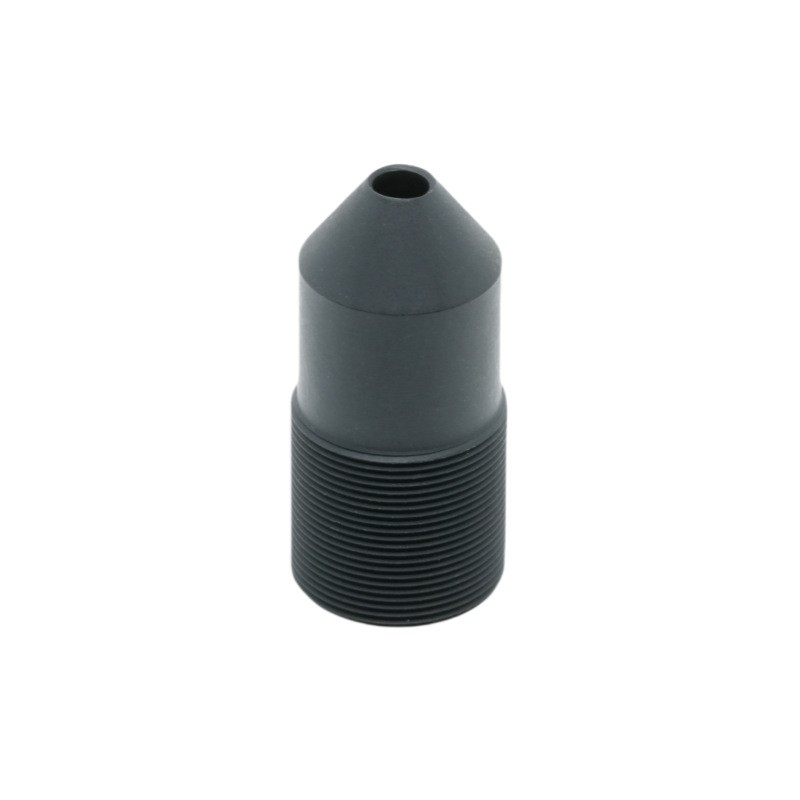

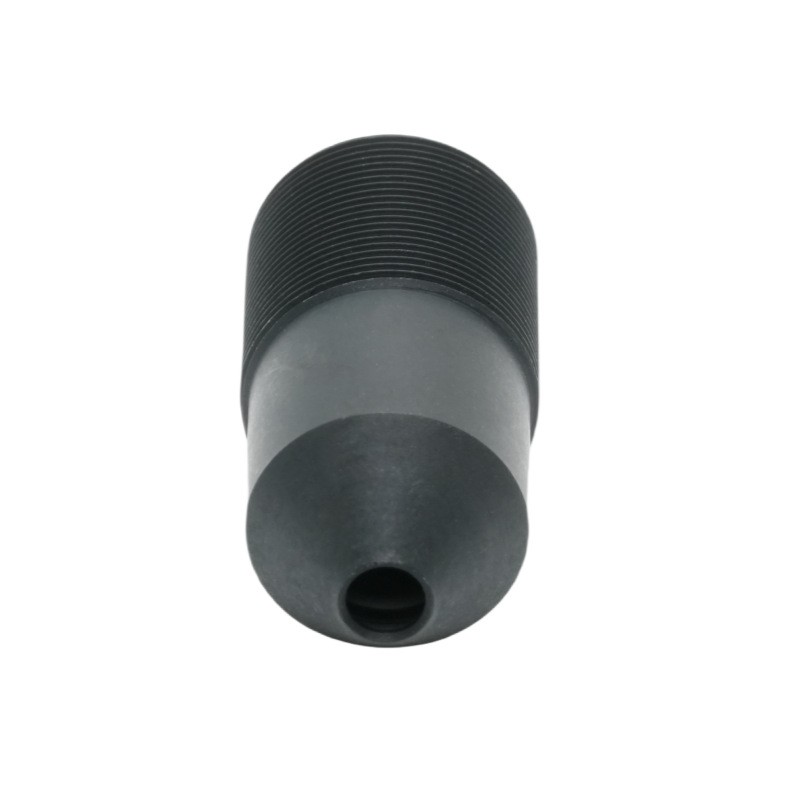

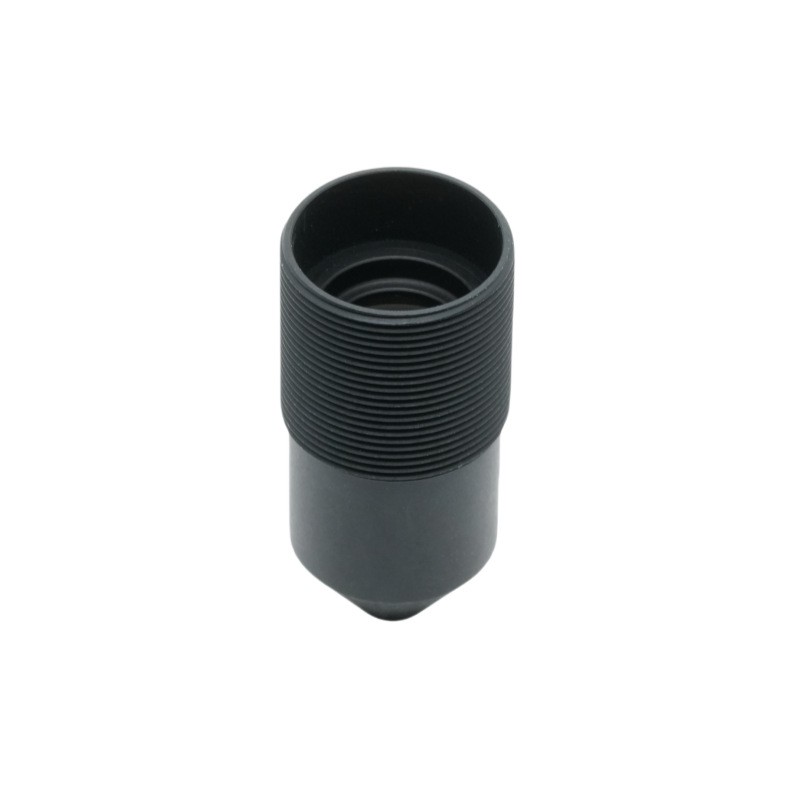

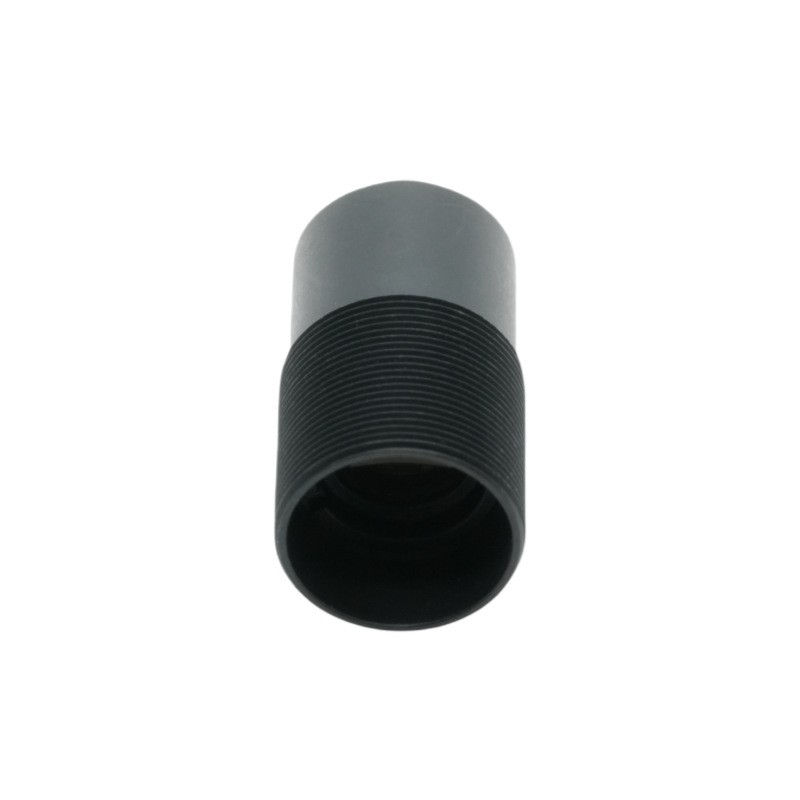

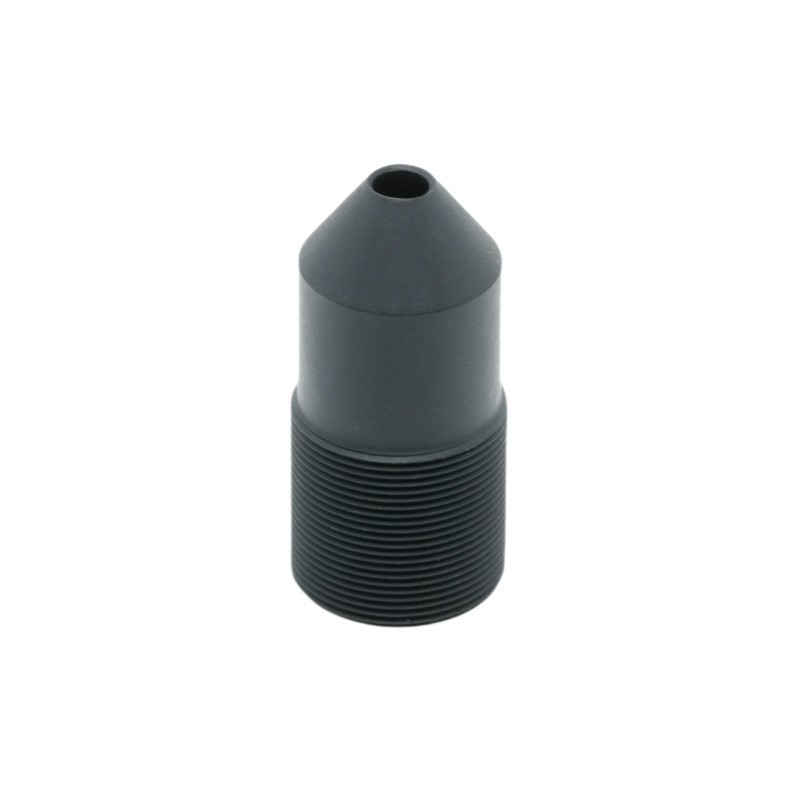

16mm Konik Koni Lens

Ürün Özeti:

BOSHI Optik Teknolojisinden PL-1645F-M12, 1/2" formatlı sensörler için özel olarak tasarlanmış, kompakt 16 mm odak uzaklığına sahip, F4,5 diyafram açıklığına sahip sabit odaklı bir lenstir. 4 cam elemanlı tamamen cam yapıyla tasarlanan bu M12 montajlı lens, 28,3° diyagonal görüş alanı sunar ve Ø8,5 mm'lik maksimum görüntü dairesini destekler; bu da onu 1/2" ve daha küçük görüntüleyiciler için ideal kılar. alanı kısıtlı görüş sistemleri. 3,65 mm'lik mekanik arka odak uzaklığı ve yalnızca 28,65 mm'lik toplam iz uzunluğuyla PL-1645F-M12, endüstriyel inceleme, biyometrik tanımlama ve yerleşik görüntüleme uygulamaları için kart düzeyindeki kamera modüllerine sorunsuz bir şekilde entegre olur. BOSHI Optik Teknolojisi, bu 16 mm F4,5 lensi üstün uçtan uca aydınlatma için optimize ederek %95 bağıl aydınlatma ve -%0,25'lik ultra düşük TV distorsiyonu elde ederek yüksek kontrastlı sahnelerde bile aslına sadık görüntü üretimi sağlar. Ana ışın açısı 8°'nin altında sıkı bir şekilde kontrol edilir ve modern CMOS sensörleriyle eşleştirildiğinde kenar ayrıntısı kaybını ve renk kaymasını en aza indirir. İster fabrika otomasyonunda, ister lojistik barkod okuyucularda, ister tıbbi görüntüleme cihazlarında kullanılsın, bu 1/2" sensör lensi çözünürlük, kompaktlık ve maliyet etkinliğinin dengeli bir karışımını sunar. PL-1645F-M12'nin M12 lens kategorisinde hassasiyet açısından referans noktasını belirlemesiyle yeni nesil görsel denetim ürününüz için güvenilir optik performans sunmak için BOSHI Optik Teknolojisine güvenin.

Ürün Detaylı Açıklaması:

1. Ayrıntılı Parametre

Odak Uzaklığı (EFL):16mm ±%5 - Orta telefoto perspektifi sağlar; 100 mm ile 2000 mm arasındaki çalışma mesafelerinde nesne tanıma için idealdir.

Diyafram (F/NO):F4,5 ±%5 - Çözünürlükten ödün vermeden iç ve iyi aydınlatılmış dış ortamlar için uygun olan ışık çıkışını alan derinliğiyle dengeler.

Optik Yapı:4G (tamamen cam elemanlar) - Hibrit plastik cam tasarımlara kıyasla termal kararlılık, yüksek geçirgenlik ve çevresel bozulmaya karşı direnç sağlar.

Görüntü Çemberi:Ø8,5 mm maks - 1/2" sensörleri (diyagonal ~8 mm) tamamen kapsar ve 1/2,3" ve 1/3" formatlarıyla geriye dönük olarak uyumludur.

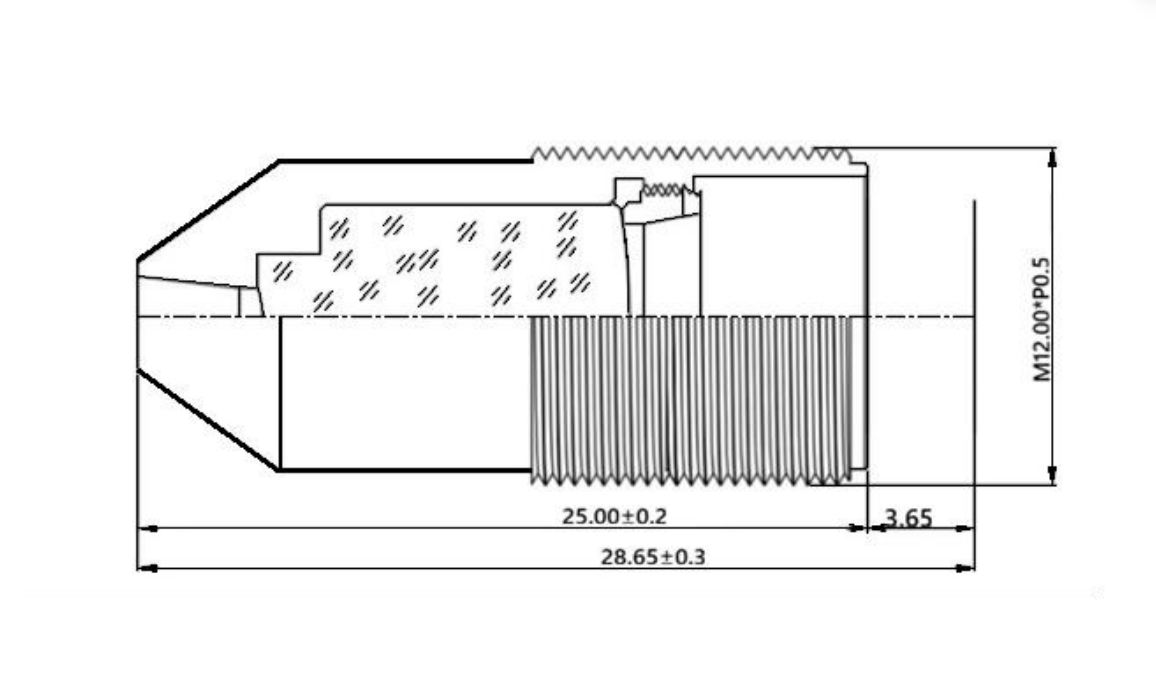

Mekanik Arka Odak Uzaklığı:3,65 mm ±0,2 - Standart M12 sensör kartları ve isteğe bağlı IR kesme filtre tutucularıyla basit entegrasyona olanak tanır.

Toplam Parça Uzunluğu:28,65 mm ±0,3 - Drone'lardaki, elde taşınan cihazlarda ve gözetim düğümlerindeki minyatür kameralar için ultra kompakt profil.

TV Bozulması:-%0,25 - Neredeyse görünmez varil distorsiyonu, ölçüm ve OCR uygulamaları için kritik öneme sahiptir.

Bağıl Aydınlatma:%95,0 - İşlem sonrası düz alan düzeltme ihtiyacını azaltan olağanüstü tekdüzelik.

CRA (Baş Işın Açısı):<8°- Çoğu Sony, ON Semi ve OmniVision 1/2" sensörün mikrolens dizisiyle eşleşerek renk gölgelenmesini önler.

Montaj:M12×P0,5 - Hızlı değiştirilebilirlik ve aktif hizalama için endüstri standardı diş.

2. Performans Avantajları

Yüksek Tekdüzelik ve Düşük Bozulma: %95 bağıl aydınlatma ve %-0,25 bozulma, 16 mm odak uzaklığına sahip F4.5 diyafram açıklığına sahip lensin, minimum kayıpla geometrik olarak doğru görüntüler üretmesini sağlar ve makine görüşü boru hatlarındaki algoritmik düzeltme yükünü azaltır.

Modern Sensörler için Optimize Edilmiş CRA: 8°'nin altında bir ana ışın açısına sahip olan bu 1/2" sensör lensi, çevresel renk bozulmalarını ortadan kaldırarak tüm alanda tutarlı beyaz dengesi ve renk doğruluğu sağlar; yüz tanıma ve renk tabanlı sıralama için kritik bir avantajdır.

Tamamen Cam Sağlamlık: 4G yapısı, sıcaklık dalgalanmaları (-20°C ila +70°C) nedeniyle odak kaymasına karşı direnç göstererek M12 montajlı endüstriyel lensi fabrika zeminlerinde, dış mekan kiosklarında ve otomotiv yardımcı kameralarında güvenilir kılar.

Kompakt Mekanik Tasarım: Yalnızca 28,65 mm uzunluğuyla ince muhafazalara sığar; 3,65 mm BFL ise kapak camı veya filtre yığınları için geniş alan sağlayarak sistem entegratörleri için mekanik tasarımı basitleştirir.

Tak ve Çalıştır Uyumluluğu: M12 iş parçacığı ve standart arka odak mesafesi, mevcut lenslerin mekanik olarak yeniden tasarlanmasına gerek kalmadan doğrudan değiştirilmesine olanak tanır ve kamera OEM'lerinin pazara sunma süresini kısaltır.

3. Uygulama Alanı

Endüstriyel Makine Görüşü: 16 mm F4.5 konfigürasyonu, orta düzeyde büyütme ve düşük distorsiyonun çok önemli olduğu üretim hatlarında (örn. PCB denetimi, yüzey çizik analizi) kusur tespitinde mükemmeldir.

Biyometri ve Erişim Kontrolü: 1/2" sensör lensi, 30-50 cm çalışma mesafelerinde keskin iris ve yüz özellikleri sunarken <8° CRA, aktif IR aydınlatma için NIR ile geliştirilmiş sensörlerle uyumluluk sağlar.

Lojistik ve Barkod Okuma: 28,3° görüş alanı ve yüksek bağıl aydınlatma, eşit olmayan aydınlatma koşullarında bile, değişen paket boyutlarında 1D/2D kodların güvenilir şekilde çözülmesine olanak tanır.

Gömülü OEM Sistemleri: Drone engellerinden kaçınmadan tıbbi endoskopiye kadar M12 montajlı lens, hızlı entegrasyon için tam optik ve mekanik dokümantasyon sağlayan BOSHI Optik Teknolojisi ile hacimli üretim için kanıtlanmış bir form faktörü sunar.

Akıllı Perakende ve Raf İzleme: Düşük distorsiyon profili, doğru ürün boyutu tahminini ve planogram uyumluluğunu desteklerken kompakt muhafaza, gizli tavana monte veya raf kenarı kameralara sığar.
