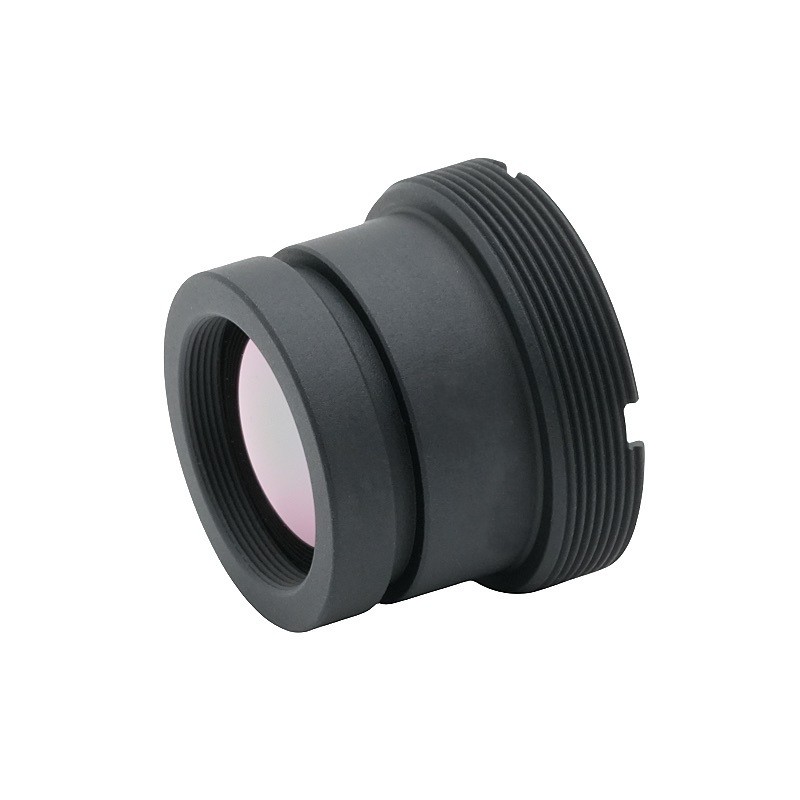

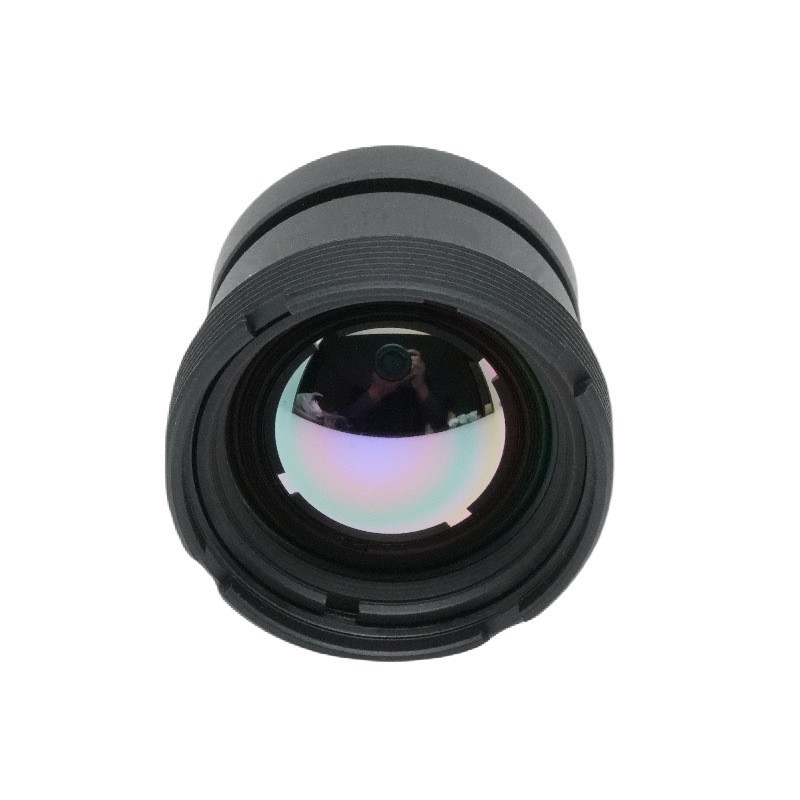

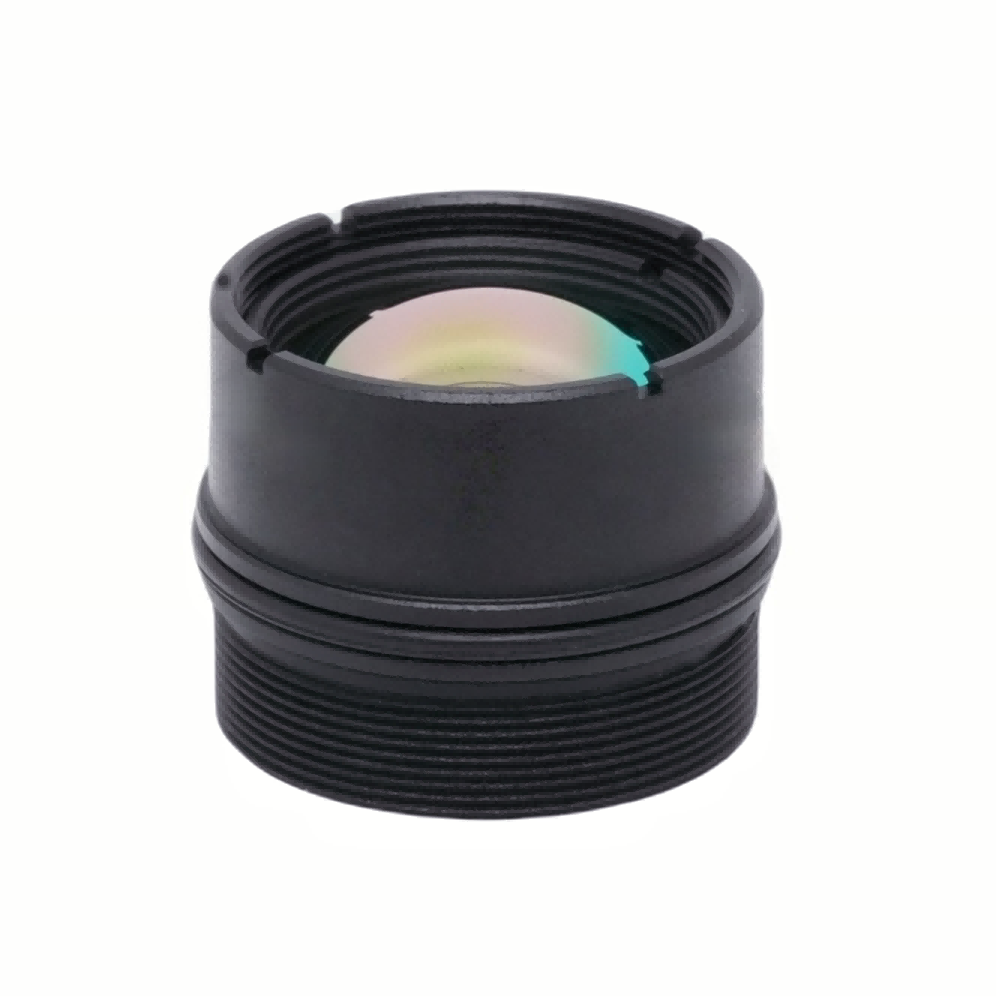

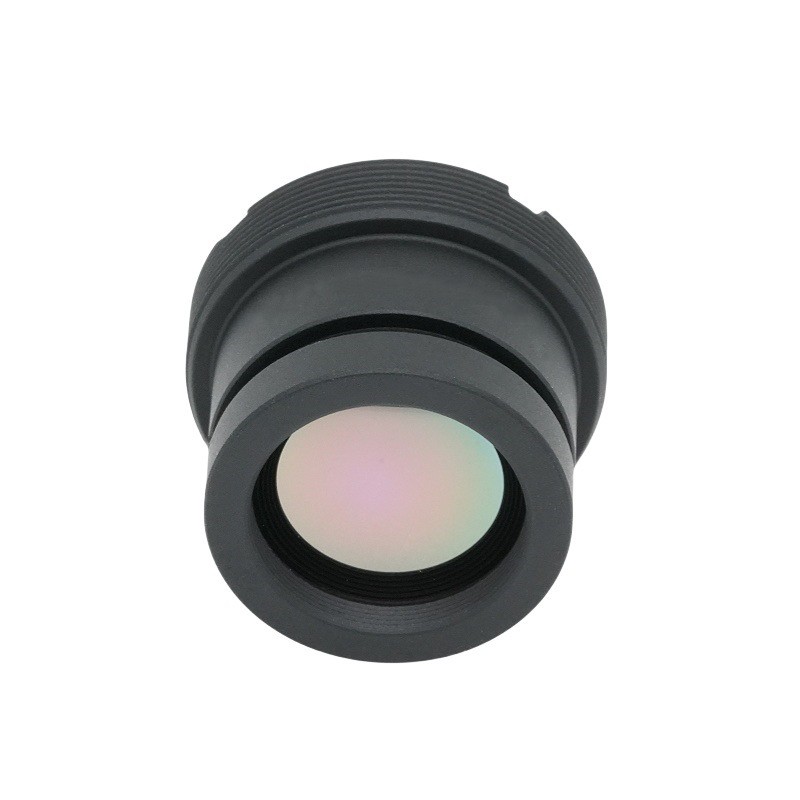

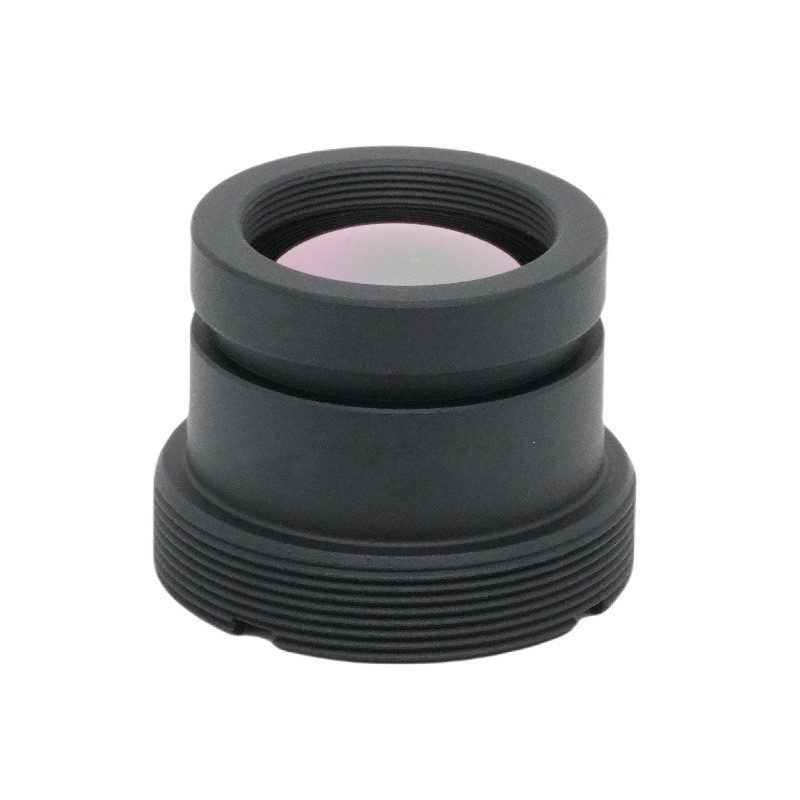

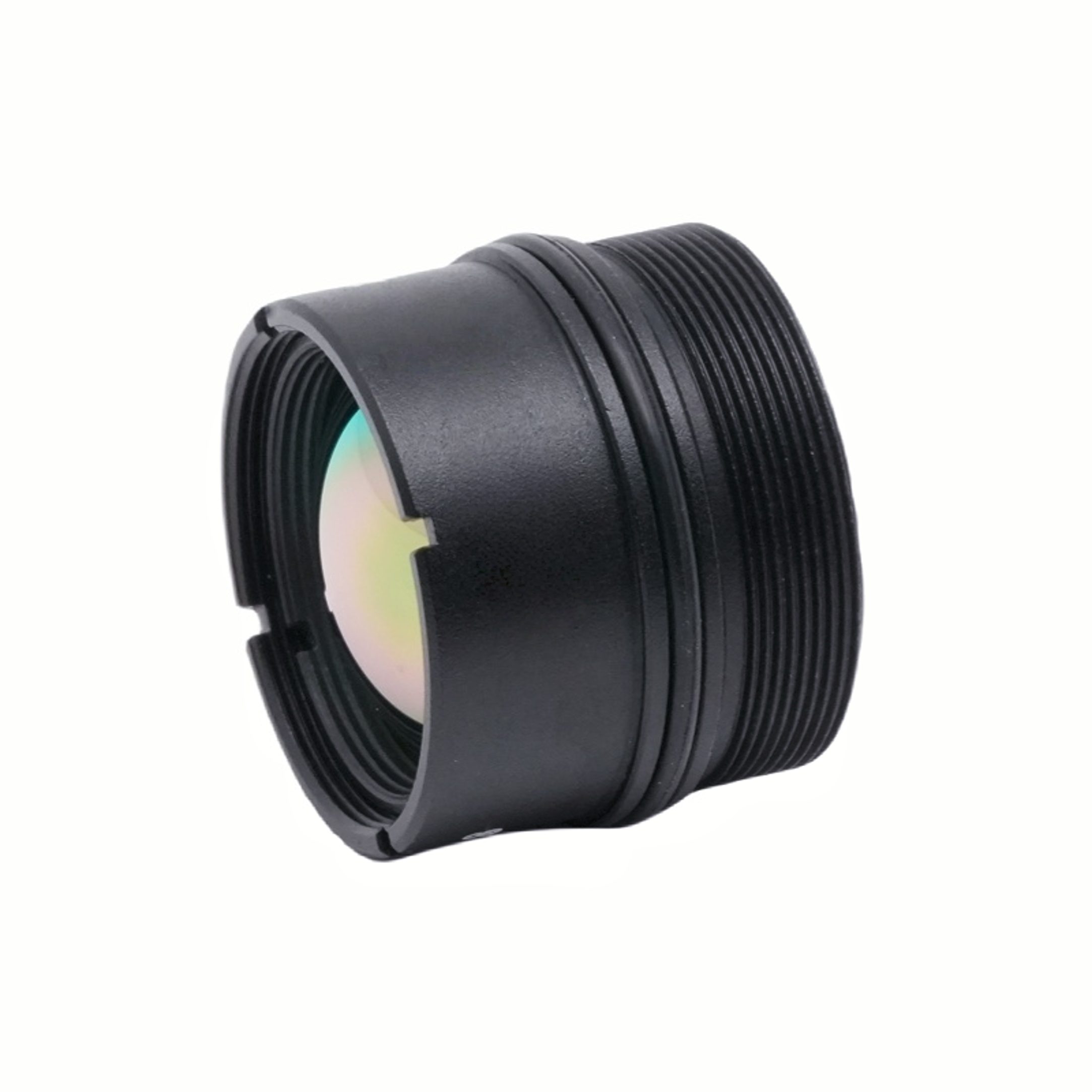

13mm odak uzaklığı Kızılötesi Termal Lens

Ürün Özeti

Tarafından üretilmiştirBOSHI OptikTeknoloji sayesinde bu 13 mm F1.0 Soğutmasız Termal Lens, 8‑12μm uzun dalga kızılötesi bant için optimize edilmiştir. BuTermal Görüntüleme Lensi12μm Piksel boyutuna sahip 640×512 çözünürlüklü dedektörlerle mükemmel uyum sağlar. F1.0 geniş diyafram açıklığını benimseyen lens, düşük kontrastlı sahnelerde net termal çıktılar sunmak için zayıf kızılötesi radyasyonu yakalar. Ön optik elemanı IP67 koruma sınıfına ulaşır ve açıkta kalan yüzeyler, karmaşık dış ortamlarda istikrarlı performansı sürdürmek için dayanıklı AR kaplamayla kaplanır. Odaklanma 1 metreden sonsuza kadar alanı kapsar ve çalışma sıcaklığı -40°C ila +80°C arasındadır. Kompakt M20×0,5 Montaj Parçası, kolay montajı destekler. BOSHI Optik Teknolojisi, termal görüntüleme cihazlarının toplu entegrasyonu için istikrarlı ve tutarlı optik kaliteyi garanti etmek amacıyla sıkı optik kalibrasyon gerçekleştirir.

Detaylı Ürün Açıklaması

Parametre

1. Odak Uzunluğu ve Açıklığı: Bu Soğutmasız Termal Lens, ultra hızlı F1.0 diyafram açıklığıyla birlikte sabit 13 mm odak uzaklığına sahiptir. Geniş açıklık yapısı, kızılötesi fotonların alımını en üst düzeye çıkararak, eşleşen termal sensörler için sinyal-gürültü oranında dikkate değer bir iyileşme sağlar ve yüksek kaliteli termal görüntü çıkışı için temel oluşturur.

2. Çalışma Spektrumu: Pasif termal algılama için ana atmosferik iletim penceresi görevi gören 8‑12μm LWIR bandında çalışır ve çoğu dış mekan çalışma koşulunda güvenilir termal sinyal edinimi sağlar.

3. Dedektör Uyumluluğu: Lens, 12μm Piksel ile donatılmış 640×512 çözünürlüklü dedektörler için özel olarak tasarlanmıştır. Çapraz 40,7° görüş alanı, yatay 32,6° görüş alanı ve dikey 26,3° görüş alanı sunar ve orta menzilli gözlem gereksinimlerini karşılar.

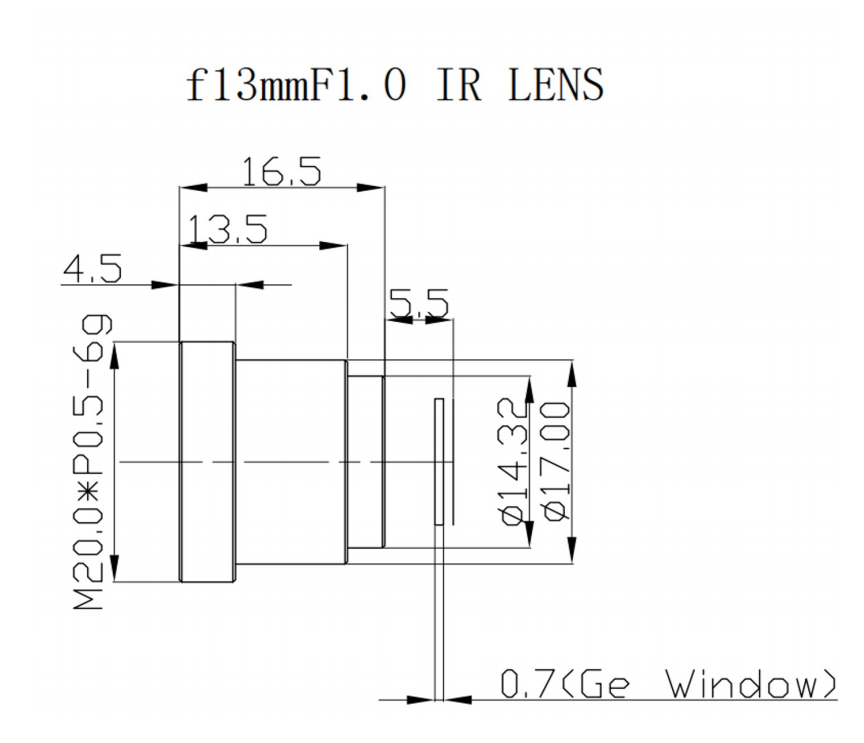

4. Mekanik ve Çevresel Özellikler: Basit ve güvenilir montaj için M20×0,5 Montajı benimser. Ön optik bileşen IP67 giriş korumasını gerçekleştirir. Çalışma sıcaklığı ‑40°C ile +80°C arasında değişir, böylece aşırı soğuk ve sıcak dış ortamlara uyum sağlar. Odak aralığı 1 metreden sonsuza kadar uzanır ve hem yakın hem de uzak mesafe için termal hedef tespitini destekler.

5. Optik İndeks: Genel geçirgenlik %86'dan az olmaz, bağıl aydınlatma %75'ten az değildir. Bozulma ≤‑%1,5 dahilinde kontrol edilir. Yüzey yansıma kaybını azaltmak için açıktaki optik yüzeylere yansıma önleyici kaplama uygulanır. Tüm parametre göstergeleri, toplu ürün tutarlılığı açısından BOSHI Optik Teknolojisi tarafından sıkı bir şekilde denetlenir.

Performans Avantajları

1. Düşük ışıkta olağanüstü termal hassasiyet. Bir F1.0 LWIR Lens olarak, daha küçük açıklık değerine sahip kızılötesi lenslerle karşılaştırıldığında çok daha fazla kızılötesi enerji toplar. Bu yetenek, uzun mesafeli algılama görevleri sırasında görüntü tanımını yükseltir ve düşük kontrastlı termal sahnelerde güvenilir görüntüleme performansı sağlar.

2. Uygun optik tekdüzelik. Yüksek bağıl aydınlatma, tüm görüntü çerçevesi boyunca eşit parlaklık sağlar ve karanlık köşe olgusunu önler. Düşük distorsiyon, hedeflerin gerçek geometrik özelliklerini korur ve hedef ölçümü ve hedef tanıma çalışmaları için güvenilir görüntü temeli oluşturur.

3. Yüksek spektral kullanım verimliliği. AR kaplama ve ≥%86 toplam geçirgenlik, kızılötesi enerji kaybını maksimum ölçüde azaltır. Eşleştirilmiş soğutmasız kızılötesi dedektörlerin performans potansiyelini tamamen ortaya çıkarabilir ve Termal Görüntüleme Lensinin donanım kapasitesinden tam anlamıyla faydalanabilir.

4. Güçlü çevresel uyumluluk. IP67 ön uç lensin suya ve toza dayanıklı yapısı, birçok kurulum senaryosu için ekstra harici koruyucu pencere ihtiyacını ortadan kaldırır. Geniş çalışma sıcaklığı kapsamı, ortam sıcaklığı büyük ölçüde değiştiğinde odaklanmayı ve performans kaymasını engeller. BOSHI Optical Technology, bu ürün için çok sayıda çevresel güvenilirlik doğrulamasını tamamlar.

5. Kullanışlı kompakt entegrasyon. Standart M20×0,5 Montaj Parçası, işbirlikçi sistem geliştiricileri tarafından geliştirilen minyatür termal kameralara kusursuz kurulumu destekler. Genel yapı kompakttır ve termal görüntüleme ekipmanı için yerleşim alanından tasarruf sağlar.

Uygulama Alanları

1. Sınır güvenliği ve çevre gözetimi. Soğutmasız Termal Lens, 24 saat dış mekan termal izlemeyi destekler. Gece ve gündüz izinsiz giren nesnelerin termal imzalarını yakalar ve güvenlik bölgeleri için çevre izinsiz giriş tespitine yardımcı olur.

2. Endüstriyel kestirimci bakım. BuTermal Görüntüleme LensiGüç ekipmanlarından, mekanik tesislerden ve boru hatlarından aşırı ısınma termal sinyallerini alır. Operatörlerin ekipman arızasından önce gizli aşırı ısınma hatalarını keşfetmesine yardımcı olur ve endüstriyel ekipman durum denetimini destekler.

3. Otomotiv termal görüşü. Satış sonrası kızılötesi gece görüşlü sürüş destek sistemlerine hizmet eder. 8‑12μm spektral tepki, araç sistemlerinin gece veya görüşün zayıf olduğu sürüş koşullarında yoldaki engelleri ve canlı hedefleri tespit etmesine yardımcı olur.

4. İnsansız sistemler. Küçük İHA'lara ve insansız kara araçlarına takılan termal yük olarak çalışır. Arama kurtarma görevleri, saha devriyesi ve durum algılama görevleri için termal görüntüleme verileri sağlar.

5. Yangın önleme ve orman izleme. LWIR Lens orman alanlarındaki gizli ısı kaynaklarını erkenden tespit eder. Açık alev ortaya çıkmadan önce kontrol edilemeyen yangın risklerine yönelik erken uyarıyı destekler.

6. Bina enerji denetimi. Bina yapılarının ısıl muayenesini yapar. Kullanıcılar, binanın enerji tasarrufu sağlayacak şekilde yenilenmesine rehberlik etmek için termal görüntüler aracılığıyla ısı kaybı konumunu, hava sızıntı noktasını ve yalıtım kusurlarını bulabilir.

7. Deniz gözetimi. Sisli deniz koşullarında gündüz-gece deniz hedefi tespitini gerçekleştirir. Açık deniz izleme görevleri için istikrarlı termal görüntüleme çıkışı sağlar.
