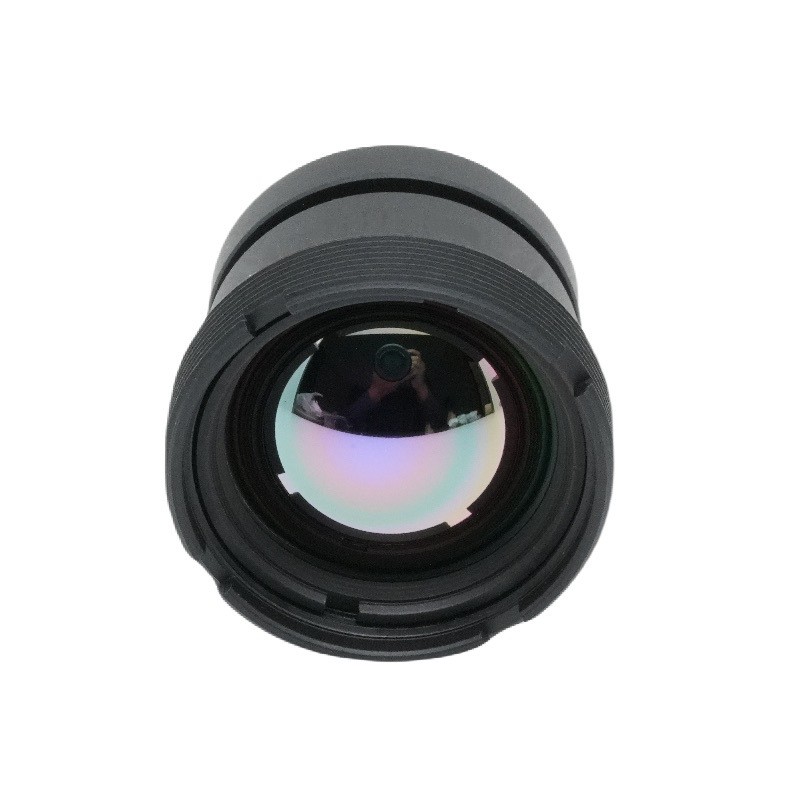

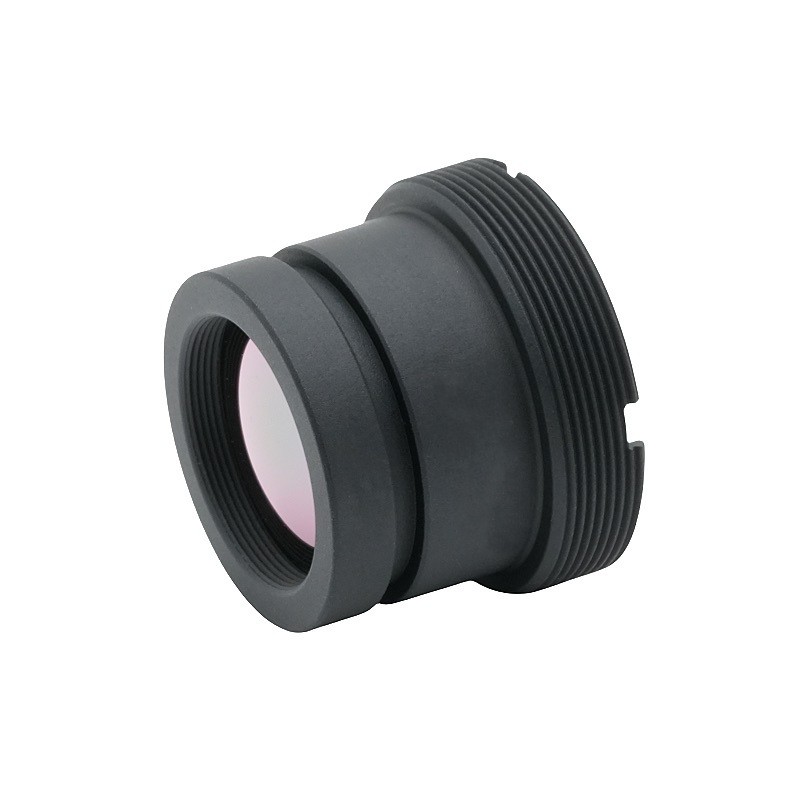

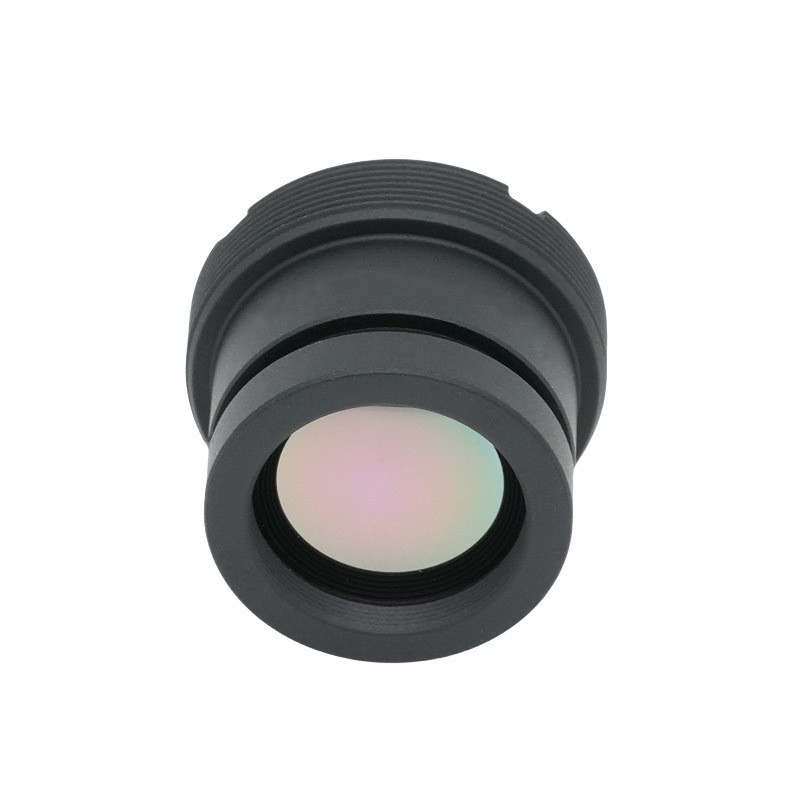

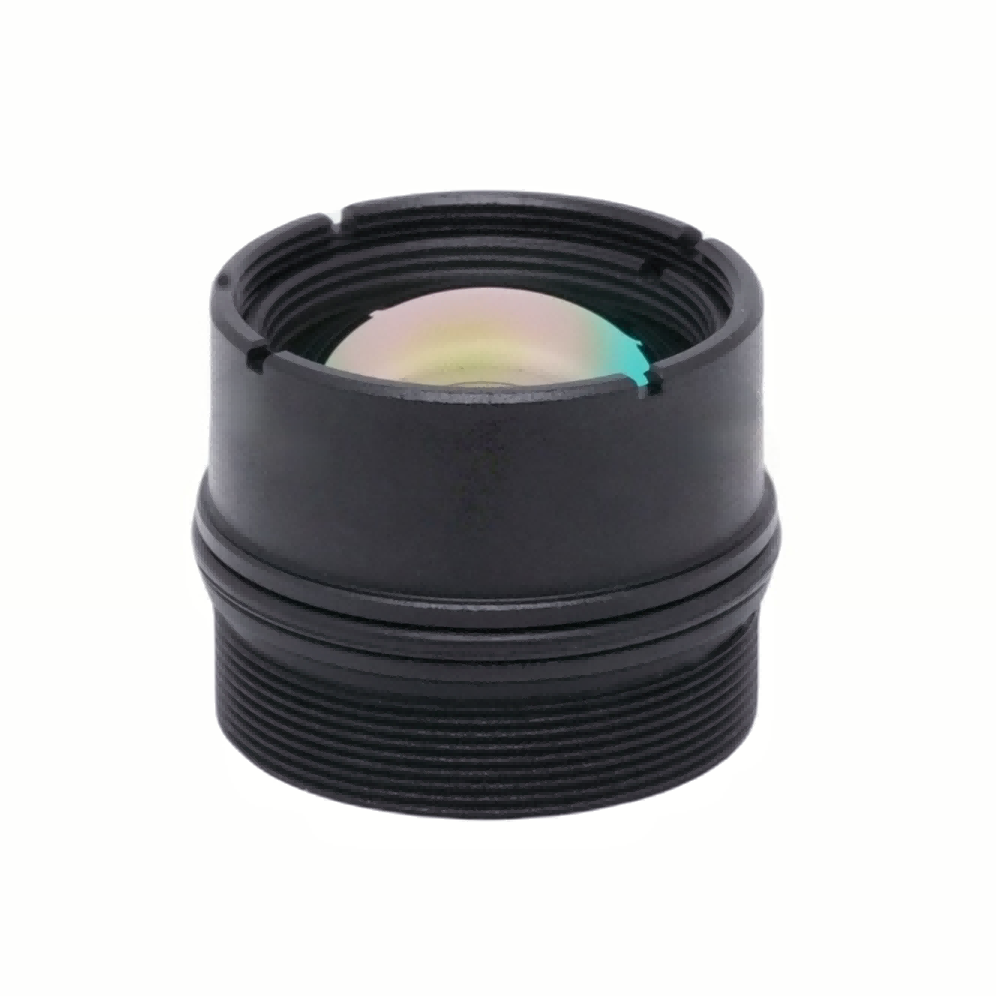

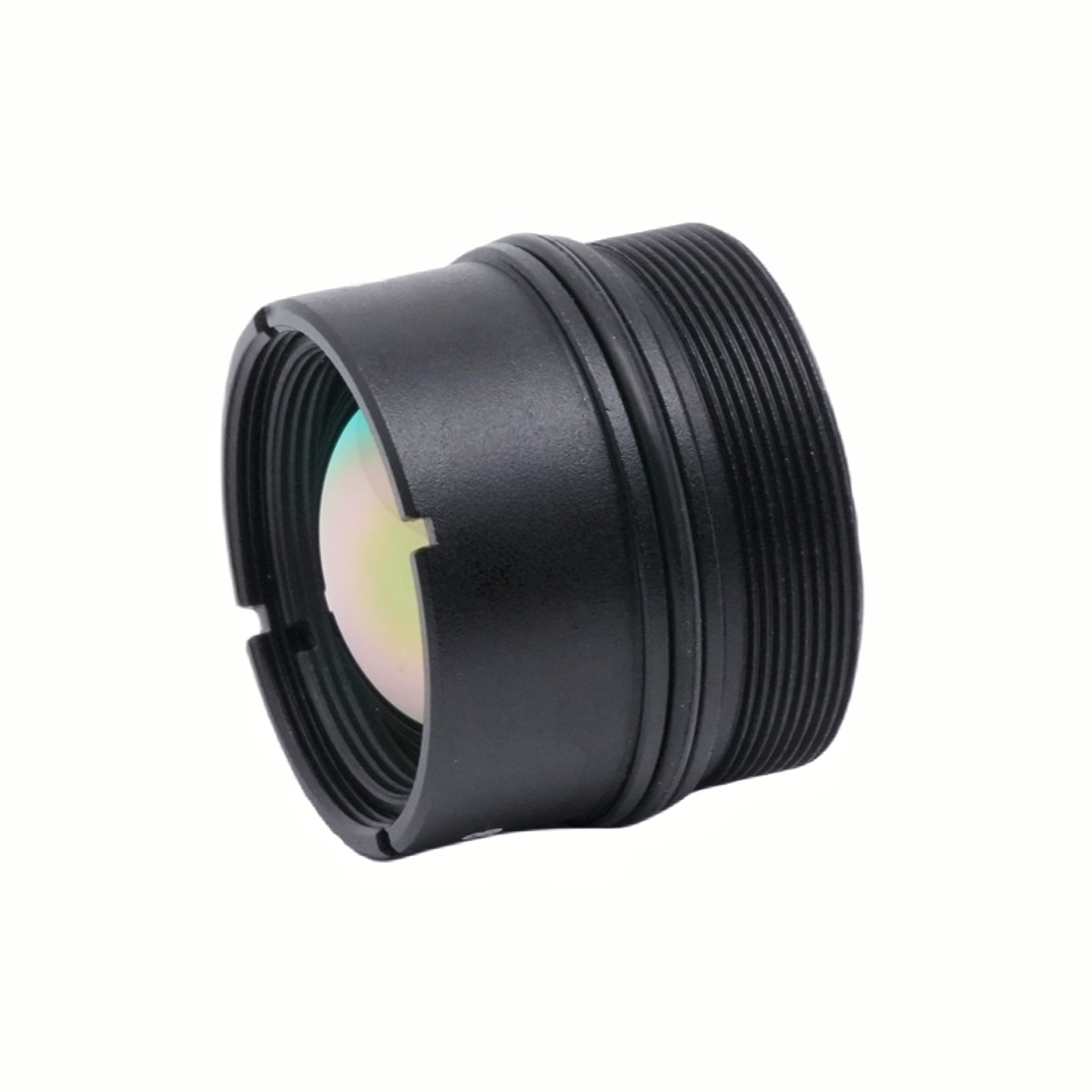

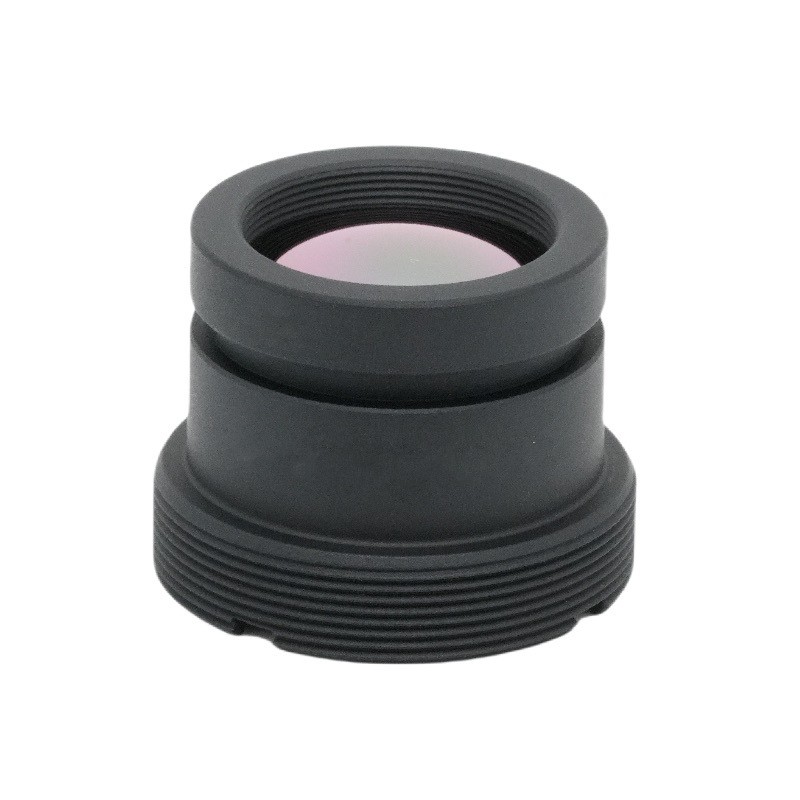

Ürün Açıklaması13mm F1.0 M22 12um HD Lens Uzun dalga Kızılötesi Termal Görüntüleme Lensi
BOSHI LENS Çin'in önde gelen Standart M12 Lens üreticisi, tedarikçisi ve ihracatçısıdır. Mükemmel ürün kalitesi arayışına bağlı kalarak Standart M12 Lensimiz birçok müşteri tarafından memnun edildi. Olağanüstü tasarım, kaliteli hammaddeler, yüksek performans ve rekabetçi fiyat her müşterinin istediği şeydir ve biz de size sunabileceğimiz şeylerdir. Size en iyi satış sonrası hizmeti ve zamanında teslimatı sağlayacağız.

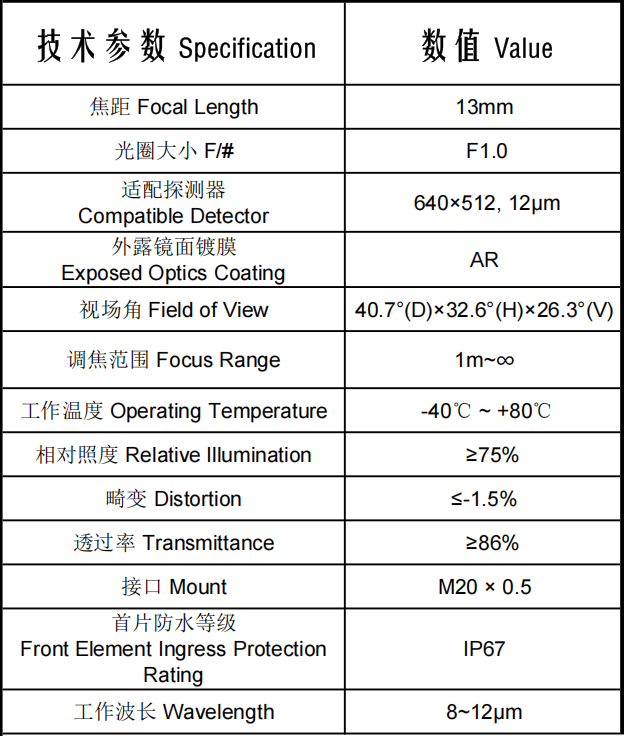

I. Temel Parametrelerin Ayrıntılı Yorumlanması

1. Temel Optik Özellikler

1. 13mm Odak Uzaklığı, F1.0 Geniş Diyafram Açıklığı

F1.0, geleneksel F1.4/F1.8 kızılötesi lenslerden çok daha yüksek ışık akısı ile kızılötesi lensler arasında ultra geniş bir ışık iletim açıklığını temsil eder. Eşit termal kızılötesi radyasyon altında, dedektör tarafından alınan sinyal yoğunluğu büyük ölçüde iyileştirilir ve düşük sıcaklıktaki zayıf ısı kaynakları ve uzun mesafeli hedef görüntüleme için önemli ölçüde daha iyi sinyal-gürültü oranı sağlanır.

13 mm orta odak uzaklığı, görüş alanı kapsamını ve uzun mesafeli tanımlamayı dengeleyerek geniş açılı gözetim ile orta ve uzun mesafeli sıcaklık ölçümü ve tespiti arasında bir uzlaşma sağlar.

2. Çalışma Dalga Boyu: 8~12μm

Bu, soğutulmamış vanadyum oksit kızılötesi dedektörleri, insan vücudunun izlenmesi için evrensel dalga bandı, ekipman sıcaklığı ölçümü ve dış mekan termal görüntüleme güvenliği ile uyumlu standart uzun dalga kızılötesi (LWIR) atmosferik iletim penceresidir.

3. Uyumlu Dedektör: 640×512, 12μm Piksel Aralığı

Ana akım 640 piksel soğutmasız kızılötesi kamera çekirdekleriyle (Hikvision, Dahua, Kılavuz Kızılötesi, Dali Kızılötesi vb. için evrensel özellikler) eşleşir. 12μm piksel aralığı, endüstriyel ve güvenlik kızılötesi sistemleri için standart piksel boyutudur ve kontrol edilebilir genel ekipman maliyetiyle orta düzeyde görüntüleme çözünürlüğü sağlar.

4. Görüş Alanı: 40,7°(Diyagonal) × 32,6°(Yatay) × 26,3°(Dikey)

Çok yönlü uygulanabilirliğe sahip orta-dar görüş alanı:

·32,6° yatay FOV, yollar, fabrika yerleşkeleri ve sınır çizgileri gibi doğrusal denetim senaryolarına uygundur;

·26,3°'lik dikey FOV, viyadükler, dağlık alanlar ve platformlar dahil olmak üzere büyük yükseklik farklarına sahip sahneleri kapsar;

·Ultra geniş açılı lenslerde yaygın olarak görülen ciddi kenar zayıflamasından muaftır, görüş aralığını ve görüntüleme tekdüzeliğini dengeler.

5.Odak Aralığı: 1m ~ ∞

1 m mesafedeki ekipmanlar için yakın mesafe sıcaklık ölçümünü ve binlerce metre uzaktaki ısı kaynaklarının uzun mesafe termal gözlemini destekleyerek tek lensle kısa mesafeli ekipman denetimi ve uzun mesafeli güvenlik izleme gibi ikili işlevlere olanak tanır.

2. Görüntü Kalitesi Göstergeleri

1.AR Açıkta Kalan Optiklerde Yansıma Önleyici Kaplama

8–12μm dalga bandı için özel kızılötesi yansıma önleyici kaplama, mercek yüzeylerindeki dağınık ışık yansımasını azaltır. ≥%86 genel geçirgenlik ile birleştiğinde, kızılötesi enerji toplanmasını en üst düzeye çıkarır ve hayalet görüntüleri ve parlamayı bastırarak yüksek sıcaklıktaki güçlü ışık koşullarında temiz görüntüleme sağlar.

2. İletim ≥86% (Tam 8~12μm Dalga Bandı)

Sıradan kızılötesi lensler genellikle yalnızca %70~%80 geçirgenlik elde ettiğinden, bu, kızılötesi lensler için mükemmel bir performans ölçütüdür. Yüksek geçirgenlik, F1.0 geniş açıklığın avantajlarını güçlendirir ve düşük sıcaklıktaki zayıf ısı kaynaklarının (örn. elektrik kaçağı, boru hattı ısı kaybı) tanımlanmasını çok daha kolay hale getirir.

3.Bağıl Aydınlatma ≥75%

Görüntü çerçevesinin dört köşesindeki parlaklık, merkez parlaklığının %75'inden az olmayacak şekilde kalır ve geniş alanlı panoramik izleme sırasında kenarlardaki belirgin kararmaları ortadan kaldırır. Ağır bir yazılım kenarı parlatma (aşırı gürültüyü tetikleyecek) gerekmez.

4. Bozulma ≤-1,5%

Negatif değer, üstün distorsiyon kontrolü ile hafif namlu distorsiyonunu gösterir. Sahnedeki düz çizgiler neredeyse hiç bükülme göstermez, bu da optik distorsiyonun neden olduğu boyut veya sıcaklık ölçümü hatalarını ortadan kaldırır; hassas sıcaklık okuması ve boyut hesaplaması gerektiren endüstriyel senaryolar için idealdir.

3. Mekanik ve Çevresel Uyumluluk

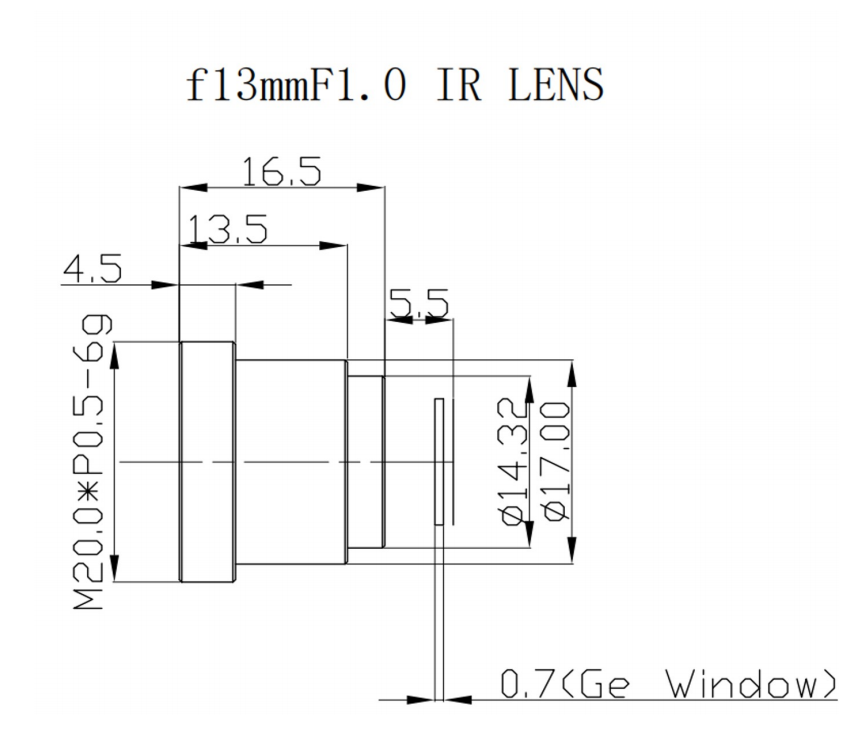

1. Montaj: M20 × 0,5

Kızılötesi endüstrisi için standart evrensel dişli arayüz, piyasadaki ana akım 640 soğutmasız kızılötesi kamera çekirdeklerinin çoğuyla doğrudan uyumludur, güçlü uyumluluk ve düşük değiştirme/entegrasyon maliyetleri sağlar.

2.Ön Eleman Giriş Koruma Derecesi: IP67

Ön lens elemanı toz geçirmez ve su geçirmez olup, ek koruyucu muhafazalara gerek kalmadan doğrudan dış mekana yerleştirmeye olanak tanır. Kısa süreli yağmur sıçramalarına, kum tozuna ve nemli ortamlara karşı dayanıklıdır ve dış mekan komple ekipmanının yapısal tasarımını büyük ölçüde basitleştirir.

3.Çalışma Sıcaklığı: -40°C ~ +80°C

Soğuk kuzey kışlarını, kavurucu güney yazlarını ve yüksek sıcaklıktaki endüstriyel atölyeleri/eritme çevrelerini kapsayan ultra geniş sıcaklık tolerans aralığı. Lens optikleri, silindiri ve kaplaması, 24 saat istikrarlı çalışma için aşırı yüksek/düşük sıcaklıklarda katmanlara ayrılmayı, deformasyonu ve odak kaymasını önler.

II. Temel Performans Avantajlarının Özeti

Avantaj 1: Aşırı Düşük Isıda Kızılötesi Algılama Yeteneği (F1.0 Geniş Açıklık + %86 Yüksek Geçirgenlik)

Aynı odak uzaklığına sahip çok az lens F1.0 ışık iletim açıklığını kullanır. Yüksek iletimli AR kaplamayla birlikte düşük sıcaklıktaki zayıf ısı kaynaklarına yönelik tanımlama kapasitesi, geleneksel F1.4 lenslerden çok daha iyi performans gösterir. Uzun mesafeli küçük sıcak noktaları, yeraltı boru hattı ısı sızıntısını ve elektrikli ekipmanlardaki küçük sıcaklık artışlarını net bir şekilde yakalayarak sıcaklık ölçüm doğruluğunu ve alarm hassasiyetini artırır.

Avantaj 2: Hem Gözetim hem de Hassas Sıcaklık Ölçümü için Uygun Tekdüze Görüntüleme ve Düşük Bozulma

≥%75 kenar bağıl aydınlatması, geniş açılı kızılötesi lenslerin yaygın "karanlık dört köşe" kusurunu çözer. %1,5 oranında kontrol edilen distorsiyon, görüntünün geometrik doğruluğunu sağlar. Endüstriyel sıcaklık ölçümü, güç hatası denetimi ve demiryolu taşımacılığı termal algılaması sırasında optik bozulmanın neden olduğu yanlış sıcaklık okumaları meydana gelmez; niceliksel denetim uygulamaları için mükemmeldir.

Avantaj 3: Basitleştirilmiş Koruma ve Kararlı Geniş Sıcaklık Performansı ile Tüm Hava Koşullarında Dış Mekanda Kullanım

IP67 ön lens koruması ve -40~80°C geniş sıcaklık aralığı, özelleştirilmiş su geçirmez muhafazalar olmadan açık alanlarda, trafo merkezlerinde, madenlerde ve otoyollarda doğrudan kurulumu destekler. Aşırı sıcaklıklarda odak kayması veya kaplama hatası meydana gelmez, bu da genel ekipman entegrasyon maliyetlerini ve arıza oranlarını azaltır.

Avantaj 4: Yüksek Çok Yönlülük, Mainstream 640 Kızılötesi Kamera Çekirdekleriyle Uyumlu

12μm 640×512 formatı, soğutmasız kızılötesi dedektörler için en popüler spesifikasyondur. M20×0,5 standart dişli montajı, güvenlik, endüstriyel sıcaklık ölçümü ve araca monteli kızılötesi ekipman üreticilerinin olgun tedarik zinciri uyumuyla toplu entegrasyonunu sağlar.

Avantaj 5: Entegre Yakın ve Uzun Menzil Odaklama

1 m yakın mesafeden sonsuza kadar sürekli odaklama, tek bir lensin iki senaryoyu karşılamasını sağlar: kısa mesafeli ekipman denetimi (anahtar kabinleri, motorlar) ve uzun mesafeli güvenlik izleme (sınır hatları, fabrika çevresi). Farklı odak uzunluklarına sahip lensleri stoklama ihtiyacını ortadan kaldırarak envanter çeşitliliğini azaltır.

III. Segmentlere Ayrılmış Uygulama Alanları

1.Güç ve Enerji Endüstrisi (Temel Uygulama Senaryosu)

·Trafo merkezleri ve güç dağıtım odaları için kızılötesi sıcaklık ölçümü: Konektörler, baralar ve devre kesicilerdeki hafif sıcaklık artışlarını yakalar; düşük distorsiyon hassas sıcaklık ölçümlerini garanti eder; IP67 koruması, dış mekan trafo merkezi ortamlarına uyum sağlar.

·İletim hatlarının ve direklerinin uzun mesafeli denetimi: F1.0 geniş diyafram açıklığıyla eşleştirilmiş 13 mm odak uzaklığı, binlerce metre ötedeki tel demeti kırılmasını ve yalıtkan ısıtma kusurlarını tanımlar; geniş sıcaklık toleransı, sahadaki şiddetli sıcaklık dalgalanmalarına uyum sağlar.

·Fotovoltaik enerji santralleri için sıcak nokta tespiti: Yüksek geçirgenlik, PV panellerindeki soluk sıcak noktaları tanımlarken, tekdüze bağıl aydınlatma tüm PV dizisinin gölgesiz görüntülenmesini sağlar.

2. Dış Mekan Güvenliği ve Sınır Gözetleme

· Fabrika tesisleri, petrol sahaları ve madenler için izinsiz giriş erken uyarısı: 8–12μm dalga bandı tamamen karanlığa ve ince sise nüfuz eder; F1.0 diyafram açıklığı, insan vücudunun zayıf kızılötesi radyasyonunu yakalar ve 32,6° yatay FOV, doğrusal duvar çevre düzenine uyar.

· Sınırlar ve kıyı savunması için her türlü hava koşulunda gece görüşü: -40°C düşük sıcaklık direnci, soğuk kuzey iklimlerine uyum sağlar ve IP67 derecesi, uzun mesafelerdeki personel ve araç ısı kaynaklarını tanımlamak için yağmur, kar ve kum fırtınalarına dayanır.

· Otoyollar ve tüneller için termal görüntülemeli yangın uyarısı ve hız ölçümü: Düşük distorsiyon, araç boyutu ve konumunun doğru hesaplanmasını sağlar ve lens, nemli tünel ortamlarında buğulanma olmadan sis ve toza karşı dayanıklıdır.

3.Endüstriyel Ekipmanlar için Kestirimci Bakım

·Metalurji ve yüksek sıcaklıklı eritme atölyelerinde ekipman izleme: Yüksek fırınlar, konveyör yatakları ve motorlardaki aşırı ısınma hatalarını tespit etmek için +80°C'ye kadar ortam sıcaklığına tolerans gösterir.

·Kimyasal boru hatları ve depolama tankları için ısı kaçağı denetimi: Ekipmanın yakın mesafeden 1 m yakınlık taramasını ve uzun mesafe tam boru hattı taramasını destekler; yüksek geçirgenlik, küçük ısı sızıntısı noktalarını yakalar.

·Veri merkezi sunucu odaları ve enerji depolama kabinleri için sıcaklık kontrolü tespiti: Erken yangın riski uyarısı için pil paketlerindeki ve sunuculardaki anormal sıcaklık artışlarını tanımlar.

4. Demiryolu Taşımacılığı ve Araca Monte Kızılötesi Sistemler

· Yüksek hızlı trenler ve metro trenleri için yerleşik kızılötesi izleme: Ray bağlantı elemanları ve tren fren sistemlerindeki aşırı ısınmayı algılar; geniş sıcaklık toleransı mevsimsel dış ortam sıcaklık değişimlerine uyum sağlar ve IP67 derecesi tünel su sisi ve tozuna karşı dayanıklıdır.

· Araç gece görüşü sürüş yardımı: Hava karardıktan sonra yayaları ve hayvanların ısı kaynaklarını tanımlar; orta FOV, uzun mesafeli ileri algılamayı ve yol kenarı kapsama alanını dengeler.

5.Orman Yangınlarının Önlenmesi ve Doğal Kaynak Denetimi

İHA veya yer tabanlı pan-tilt orman yangını izleme: Ormanların derinliklerindeki gizli yangın kaynaklarını uzun mesafelerden belirler; zayıf ısı kaynağı algılama özelliği, için için yanan yangınları açık alevlerin önünde erken tespit eder ve karmaşık dağ iklimlerine uyum sağlayan dış mekan su geçirmez ve sıcaklığa dayanıklı tasarımıyla.

6. Sivil Sıcaklık Taraması ve Acil Durum Kurtarma

· Fabrikalarda ve limanlarda personel sıcaklığı taraması: Tekdüze aydınlatma, çerçeve kenarlarında hatasız, çok kişili eşzamanlı sıcaklık ölçümü sağlar ve her türlü hava koşulunda dış mekanda çalıştırma, güneş ışığı ve yağmurdan kaynaklanan paraziti önler.

· İtfaiyeci arama ve kurtarma: Sıkışmış kurbanların yerini tespit etmek için yoğun dumanın içine nüfuz eder; kısa odaklama mesafesi kapalı alan aramasını desteklerken, uzun menzilli mod tüm yangın sahalarını tarar.

IV. Rakip Ürünlere Karşı Fark Yaratan Avantajlar

Aynı odak uzaklığına sahip sıradan 13 mm F1.4/F1.8 uzun dalga kızılötesi lenslerle karşılaştırıldığında bu ürün, temel farkları sunar:

·Düşük sıcaklıktaki ısı kaynaklarına karşı daha yüksek hassasiyet için iki kat ışık iletim kapasitesi;

· Komple ekipman yapısal tasarımını basitleştiren dahili IP67 ön lens koruması;

· Profesyonel sıcaklık ölçümü senaryolarında üstün güvenilirlik için daha düşük distorsiyon ve daha yüksek kenar bağıl aydınlatması;

· Aşırı ortamlara daha güçlü uyum sağlama özelliği ile tam -40~80°C sıcaklık aralığında istikrarlı performans.
