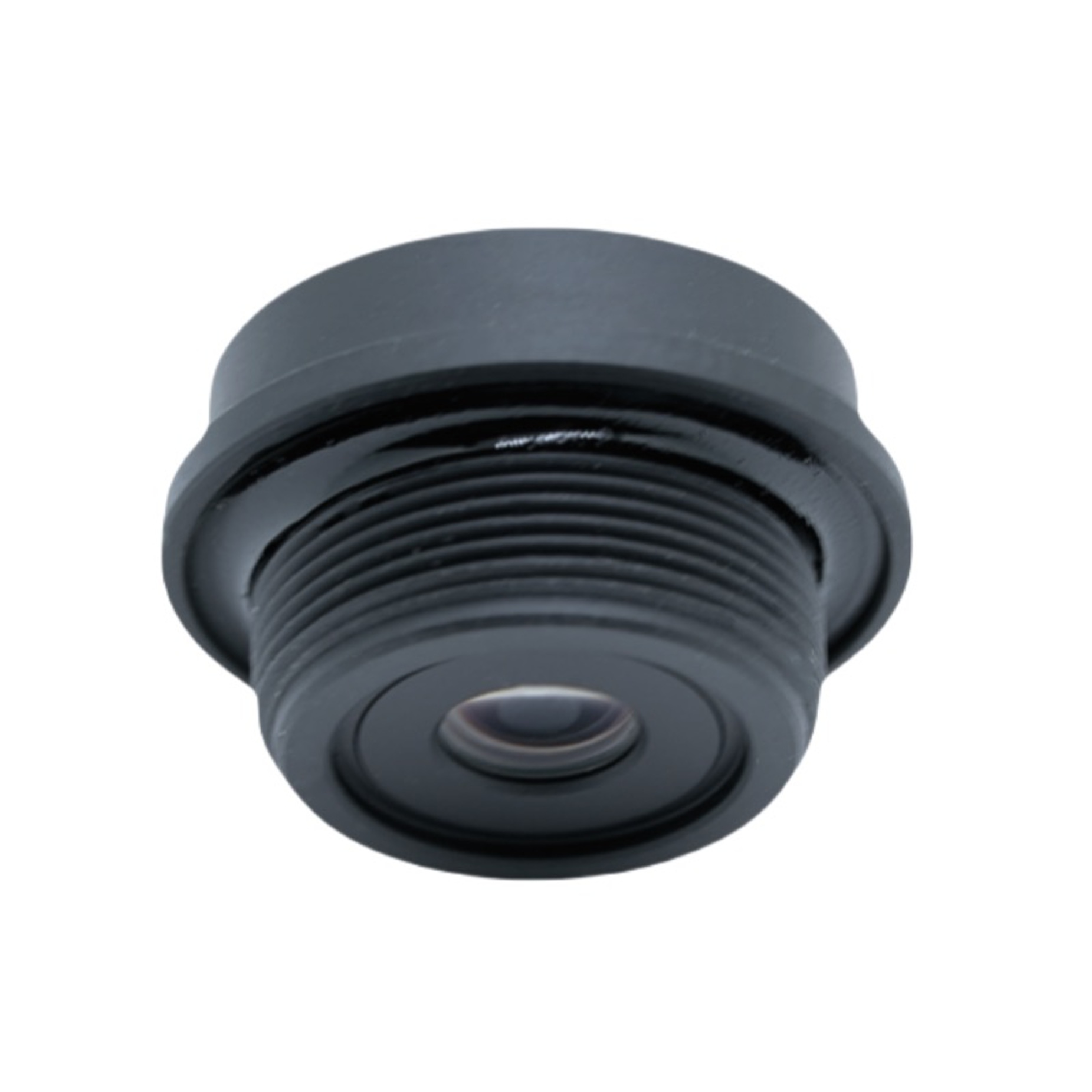

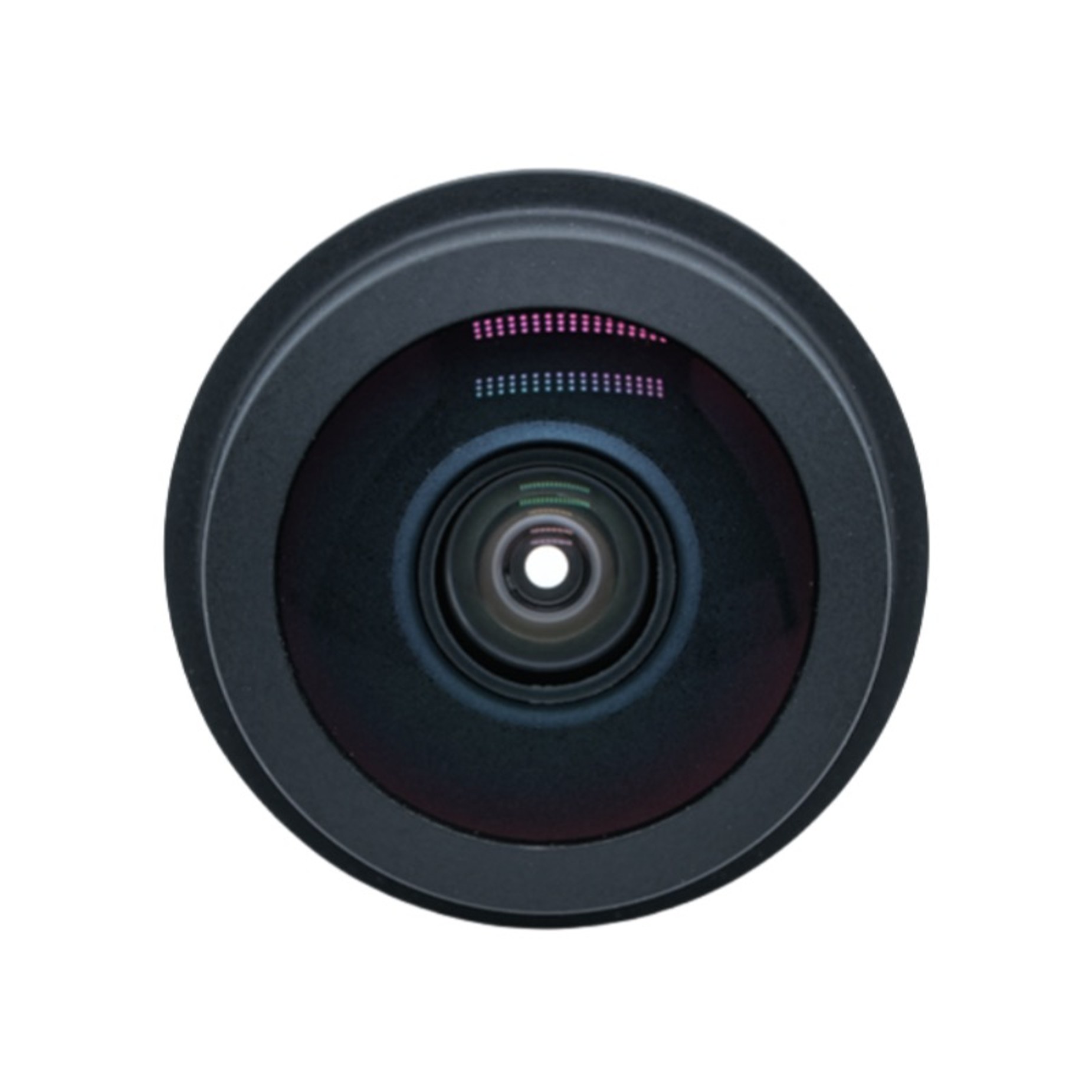

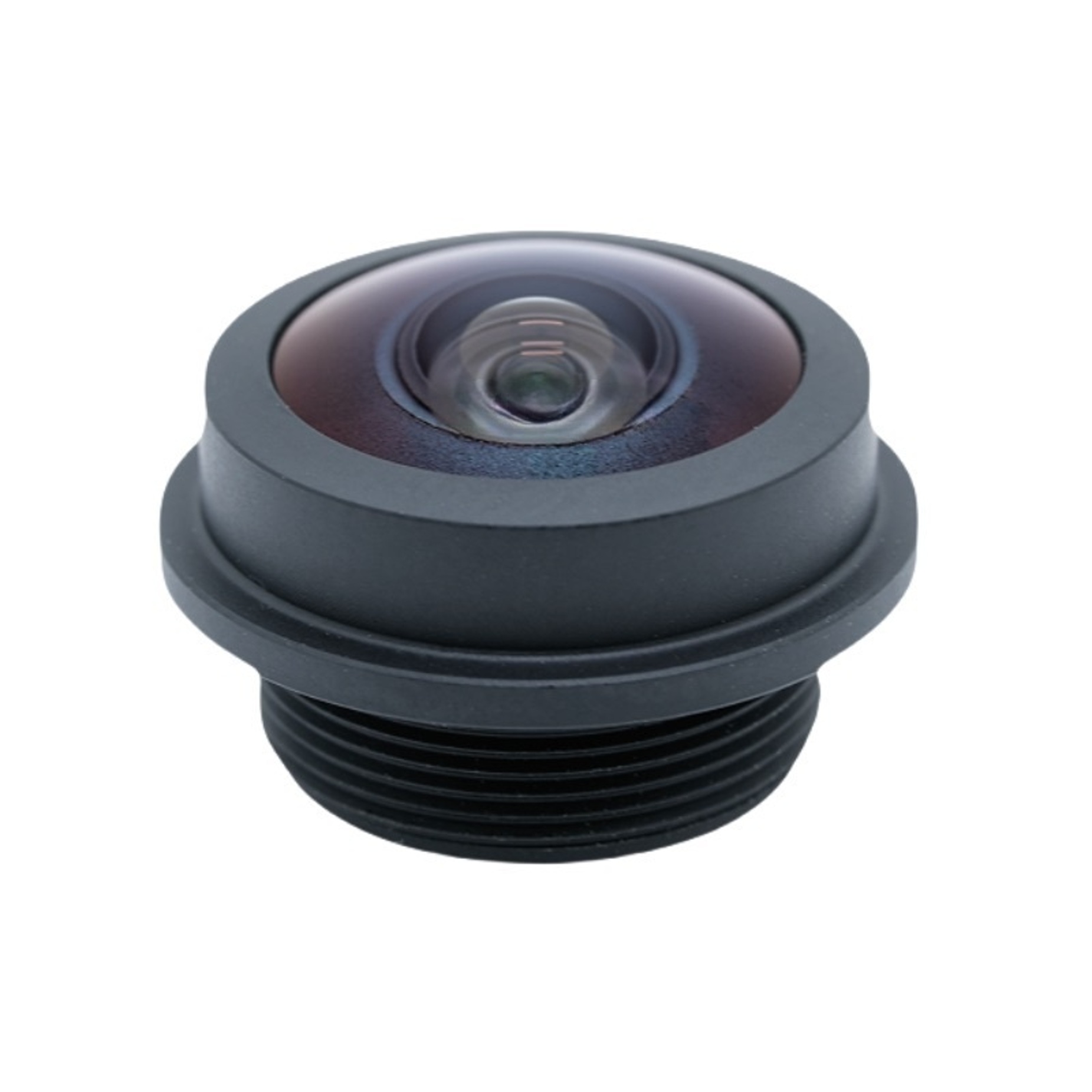

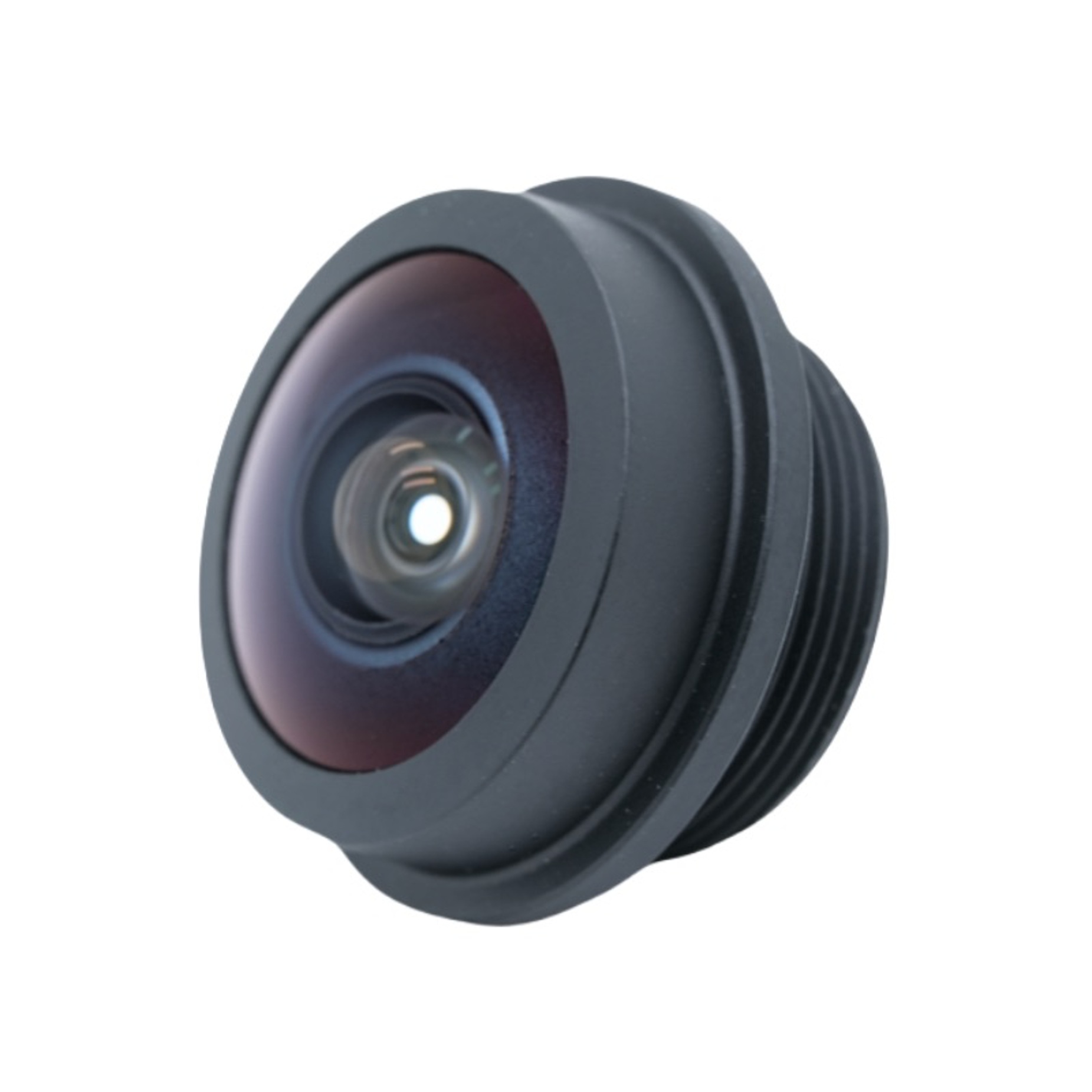

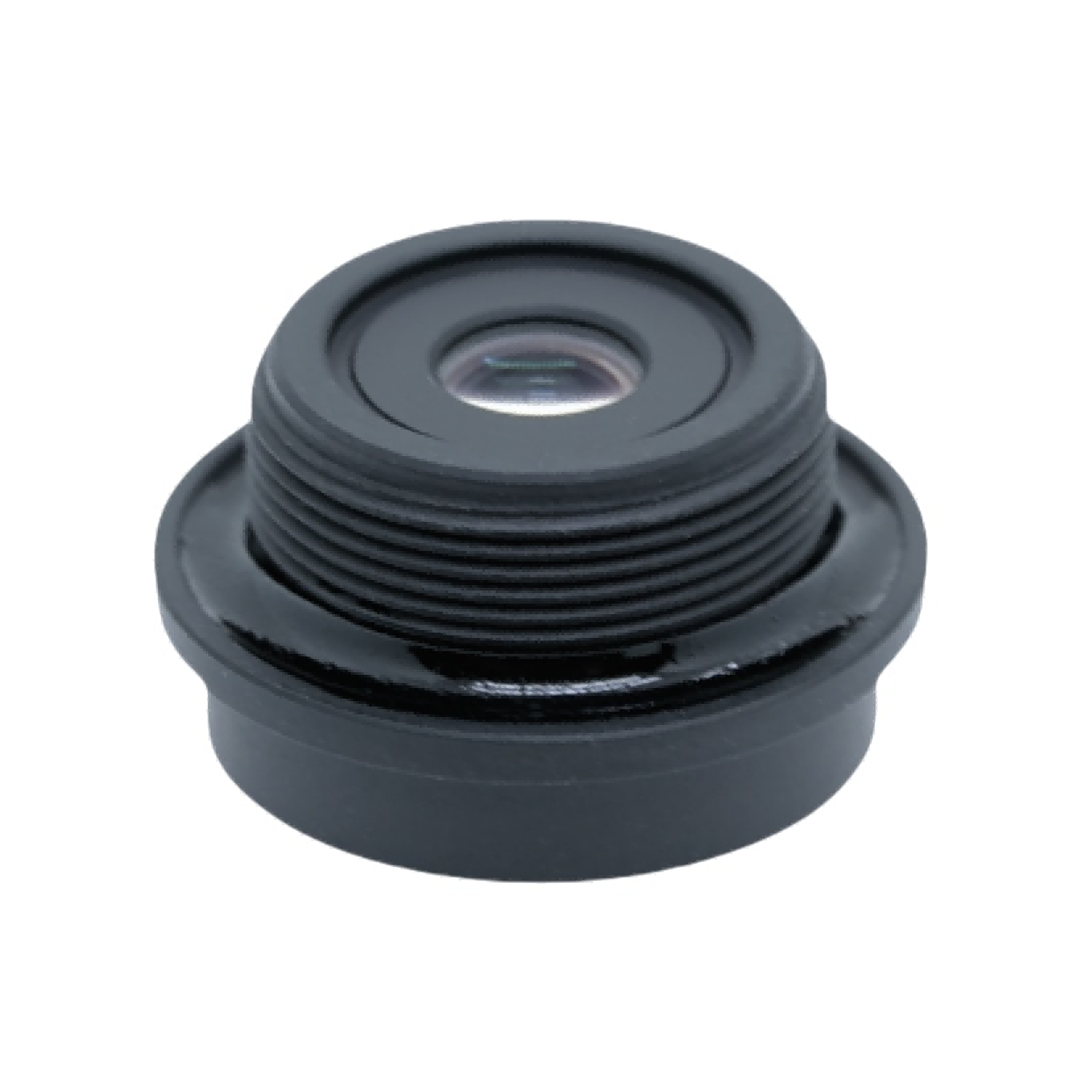

1,8 mm Balıkgözü Lens

Ürün Özeti

BOSHI Optik Teknolojisi tarafından üretilen bu yüksek performanslı ultra geniş açılı M12 yuvalı lens, olağanüstü geniş sahne yakalama kapasitesini gerçekleştirmek için 1,8 mm odak uzaklığı ve F2,0 diyafram açıklığıyla donatılmış, 1/2,9 inç sensör için optimize edilmiştir. Görsel ölü bölgeler olmadan tam panoramik görüntüleme gerçekleştirmek için 208 derecelik diyagonal görüntüleme aralığı sağlar. Kompakt mekanik boyut, küçük biçimli kamera modüllerine kolay yerleştirmeye olanak tanır. Her ünite, istikrarlı yüksek bağıl aydınlatma ve yönetilebilir f-teta distorsiyonunu gerçekleştirmek için sıkı optik testlerden geçer. BOSHI Optik Teknolojisi, panoramik izleme ve makine görüşü optik projelerinin toplu sipariş talepleri için güvenilir ürün tutarlılığını korumak amacıyla olgun optik üretim iş akışından yararlanır.

Ürün Detaylı Açıklaması

1. Parametre

Odak uzaklığı artı ve eksi yüzde 5 toleransla 1,8 mm'ye ulaşır. Bu 1,8 mm odak uzaklığı, ultra geniş izleme açısını destekler ve 1/2,9 inç sensörün spesifikasyon gereksinimlerine uygundur.

Çalışma açıklığı artı ve eksi yüzde 5 toleransla F2.0'dır. Bu F2.0 diyafram açıklığı, düşük ışıklı ortamlarda görüntüleme için yeterli ışık girişi sağlar.

Toplam palet uzunluğu artı ve eksi 0,3 mm toleransla 13,26 mm'dir. Arka odak uzaklığı, doğru sensör odaklama konumu için 3,2 mm'yi korur.

Görüş alanı spesifikasyonu 208 derece diyagonal açı, 173 derece yatay açı ve 93 derece dikey açıyı içerir. Bu 208 derecelik balıkgözü görüntüleme kapasitesi son derece geniş sahne aralığını kapsar.

F-teta bozulma değeri eksi yüzde 8,0'da kontrol edilir. Düşük f-teta distorsiyonu, panoramik çıktı için görüntü deformasyonunu azaltır.

Bağıl aydınlatma yüzde 50,0'a ulaşıyor. Yüksek bağıl aydınlatma, görüntü kenarlarındaki karanlık köşe olgusunu etkili bir şekilde azaltır.

Baş ışın açısı 18,0 derecenin altında kalır. Bu indeks, 1/2,9 inç sensör için ışık olay koşulunu optimize eder.

M12 diş spesifikasyonunun P0,5 ile çarpıldığı standart M12 yuvalı lens arayüzünü benimser. Standart kamera donanımının hızlı montajını ve değiştirilmesini destekler.

2. Performans Avantajları

208 derecelik balıkgözü ultra geniş açı kapsama alanı sunar. Tek lens, devasa alanlı sahneleri yakalayabilir, böylece kullanıcılar panoramik izleme için donanım miktarını ve genel proje maliyetini azaltır.

F2.0 diyafram açıklığı mükemmel ışık toplama yeteneği sağlar. Loş ortamlarda görüntü parlaklığını artırır ve yardımcı dolgu ışık kaynağı gereksinimini azaltır.

İyi ayarlanmış baş ışın açısı CMOS alma özelliğine uygundur. Görüntünün merkezinden görüntünün kenarına kadar eşit parlaklık sağlamak için yüksek bağıl aydınlatmayla birlikte çalışır.

Kontrollü düşük f-teta distorsiyon, geniş açı özelliğini ve görüntü gerçekliğini dengeler. Sıradan balıkgözü ürünleri rahatsız eden ciddi görüntü çarpıklıklarını önler.

Standart M12 yuvalı lens tasarımı güçlü uyumluluk sağlar. Makine görüşü optiği endüstrisindeki ticari minyatür kamera modüllerinin çoğuna sığabilir.

Optimize edilmiş mekanik boyut, minyatürleştirilmiş ürün tasarımını destekler. Kompakt gözetim cihazı, akıllı terminal ve robotik ekipmanlar için dahili alandan tasarruf sağlar.

Ürünler olarakBOSHI Optik Teknolojisi, her lens çoklu prosedür denetiminden geçer. 1,8 mm odak uzaklığının ve F2,0 diyafram açıklığının istikrarlı toleransı, seri üretim teslimatı sırasında tutarlı optik performansı garanti eder.

3. Uygulama Alanı

Güvenlik gözetimi için panoramik izleme.Bu ultra geniş açılı lens, iç mekan hırsızlık önleme kameralarına, lobi izleme cihazlarına ve kapı panoramik kameralarına hizmet eder. 208 derecelik balıkgözü görünümü tüm oda alanını kaplar ve 1/2,9 inç sensörün işbirliğiyle izleme kör noktalarını ortadan kaldırır.

Otomotiv çevresel yardımcı görüş.M12 yuvalı lens, aracın çevre görüş kamerası sistemlerine entegre edilmiştir. Otomobilin etrafındaki tüm bilgileri yakalar ve güvenli geri sürüş ve park etme işlemi için sürücüye yardımcı olur.

Endüstriyel makine görüşü optik senaryoları.Fabrikalar bu lensi geniş alan istasyon denetimi, çevresel güvenlik tespiti ve geniş aralıklı saha anlık görüntüsü için kullanır. Düşük f-teta distorsiyonu, makine algoritmasının görsel verileri doğru bir şekilde işlemesine yardımcı olur.

Akıllı ev görsel donanımı.Ev güvenliğine yönelik kompakt kamera modülleri bu ürünü benimser. Tam açılı ev izleme işlemini tamamlar ve gündüz ve gece net görüntüler elde etmek için yüksek bağıl aydınlatmayla uzaktan gerçek zamanlı görüntülemeyi destekler.

Robot çevre algılama ekipmanı.Servis robotu ve inceleme robotu bu ultra geniş açılı bileşeni donatıyor. Engel tanımlama ve yol planlaması için geniş çevresel bilgiler elde eder.

Minyatür IoT kamera modülleri. Çeşitli nesnelerin interneti görsel terminalleri bu lensi kullanır. 1,8 mm odak uzaklığı ve F2,0 diyafram açıklığı, küçük boyutlu IoT kameraların geniş sahne kaydına yönelik talebi karşılar.
